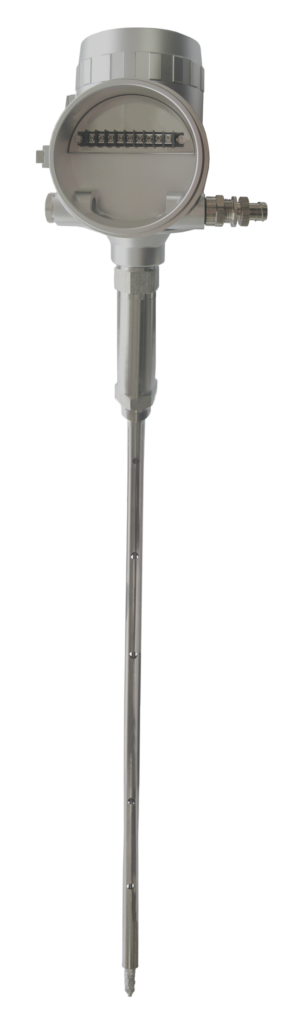

Преобразователи уровня радиоволновые волноводные Луч-4Т

Назначение и принцип действия

Уровнемеры предназначены непрерывного измерения уровня и раздела жидких сред с выдачей в систему верхнего уровня информации об измеренном значении уровня в виде аналогового или цифрового выходного сигнала. Уровнемеры предназначены для использования в автоматизированных системах управления технологическими процессами для сигнализации аварийных и технологических уровней жидкостей.
Уровнемеры предназначены работы в условиях высоких и низких давлений, высоких и низких температур, для контроля уровня агрессивных и опасных сред в технологических резервуарах, емкостях и хранилищах в стационарных условиях и на подвижных объектах, в том числе в корабельных условиях, в том числе во взрывоопасных зонах помещений и наружных установок, в том числе для применения на атомных станциях.
Принцип действия уровнемера основан на явлении радиоволновой рефлектометрии непрерывным высокочастотным сигналом с ограниченной шириной спектра. Чувствительный элемент уровнемера представляет собой волновод (коаксиальный, однопроводный, двухпроводный, тросовый). Радиоволна распространяясь вдоль волновода отражается от неоднородностей (частично), приемное устройство принимает отраженный сигнал. Время распространения сигнала пропорционально измеренному значению уровня контролируемой среды.
Особенности и преимущества
  • одновременный контроль уровня и раздела сред;
  • различные конструкции волноводов (коаксиальный, однопроводный, двухпроводный, тросовый);
  • широкий диапазон температур и давлений контролируемой среды от минус 60 до 450 °С, до 16 МПа;
  • конфигурация по интерфейсу HART или RS-485;
  • независимость измеренного уровня от свойств контролируемой среды;поверка без демонтажа с объекта эксплуатации;
  • реле для сигнализации двух предельных значений уровня;
  • возможность ввода тарировочных таблиц;
  • основная абсолютная погрешность измерений уровня ±2, или ±5 мм;
  • разрешающая способность измерений уровня 1 мм;
  • разнообразие способов присоединения;
  • материалы погружаемой части сталь 12Х18Н10Т, 10Х17Н13М2Т, ВТ1-0;
  • взрывозащищенное исполнение;
  • исполнение для применения на кораблях и судах;
  • атомное исполнение.
Область применения
  • морские и речные корабли и суда, танкеры, химовозы, газовозы, морские буровые платформы;
  • предприятия нефтехимической промышленности;
  • тепловые, атомные и гидроэлектростанции;
  • предприятия пищевой промышленности;
  • предприятия химической промышленности;
  • иное.
  • Уровнемеры предназначены для применения в резервуарных парках, хранилищах, системах автоматического контроля, регулирования и управления технологическими процессами.
Комплектность
  • уровнемер (1 ед.);
  • кабель связи (1 ед.);
  • вторичный преобразователь (1 ед., поставляется по заказу)
  • руководство по эксплуатации;
  • паспорт;
  • методика поверки;
  • комплект поплавков;
  • комплект монтажных частей;

Технические характеристики

  • длина погружаемой части (диапазон измерений) от 800 до 6000 мм (датчик жесткой конструкции), от 800 до 15000 мм (датчик гибкой конструкции);
  • верхний неизмеряемый уровень не более 100 мм, нижний неизмеряемый уровень не более 100 мм;
  • основная абсолютная погрешность измерений уровня ±2, или ±5 мм в зависимости от исполнения;
  • разрешающая способность измерений уровня ±1 мм;
  • минимальное разрешение между уровнем раздела сред и верхним уровнем не более 20 мм;
  • уровнемеры обеспечивают возможность переключения в режим измерений уровня подтоварной воды при контроле невыраженного раздела сред емкостным преобразователем уровня без дополнительной перенастройки уровнемера;
  • уровнемеры нечувствительны к пене и отложениям;
  • волноводы уровнемеров имеют исполнения следующих видов: коаксиальный, стержневой, тросовый и двухпроводный
  • диапазон рабочих температур контролируемой среды в зависимости от исполнения от минус 60 до 100°С, от минус 100 до 250°С, от минус 200 до 450°С;
  • максимальное рабочее давление контролируемой среды определяется исполнением уровнемера, но не более 16 МПа;
  • электропитание уровнемеров напряжением постоянного тока от 18 до 36 В;
  • выходной аналоговый сигнал уровнемеров токовый от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом и длине линии связи не более 1000 м Электропитание уровнемеров с токовым выходным сигналом осуществляется по линии выходного сигнала (двухпроводная схема подключения);
  • уровнемеры с аналоговым выходным сигналом имеют дополнительный цифровой выходной сигнал по интерфейсу HART;
  • уровнемеры имеют исполнение с цифровым выходным сигналом по интерфейсу RS-485 (ModBus RTU);
  • уровнемеры с цифровым выходным сигналом RS-485 имеют дополнительный релейный выходной сигнал для сигнализации предельных значений в двух точках контроля (нагрузочная способность контактов реле не более 1 А при напряжении не более 60 В);
  • программное обеспечение блока электронного допускает изменение уставок срабатывания реле по интерфейсным выходам;
  • программное обеспечение уровнемеров обеспечивает ввод тарировочных таблиц для вычисления объема и массы жидкости в резервуарах;
  • уровнемеры имеют исполнение с индикацией измеренного значения уровня, температуры, вычисленного объема на индикаторе блока электронного;
  • по заказу уровнемеры укомплектовываются вторичным преобразователем, обеспечивающим электропитание блоков электронных, обмен измерительной информацией с блоками электронными, обмен и обработку измерительной информации с нескольких средств измерений, индикацию измеренных и вычисленных значений, выдачу информации по интерфейсу RS-485 в систему верхнего уровня;
  • электропитание вторичных преобразователей в зависимости от исполнения напряжением переменного тока 220 В частотой 50, 60 или 400 Гц или напряжением постоянного тока от 18 до 32 В;
  • климатические исполнения ОМ, УХЛ, О, Т, но для работы при температуре окружающей среды от минус 60 до 75 ºС. Категория размещения – 1, 2, 3, 4 по ГОСТ 15150-69, тип атмосферы III;
  • повышенная влажность до 100 % при температуре до 55 °С;
  • давление окружающей среды от 0,081 до 1,0 МПа;
  • уровнемеры соответствуют требованиям по электромагнитной совместимости (ЭМС) и допустимому уровню напряжения радиопомех, изложенным в Правилах классификации и постройки морских судов Российского морского регистра судоходства, требованиям по электромагнитной совместимости в условиях электромагнитной обстановки средней жесткости по группе исполнения III и качеству функционирования А по ГОСТ Р 32137-2013;
  • уровнемеры устойчивы к воздействию соляного (морского) тумана.
  • уровнемеры устойчивы к воздействию к воздействию инея и росы.
  • уровнемеры обеспечивают безотказную непрерывную работу периодами по 8000 ч с вероятностью Р(8000) = 0,98 без непосредственного технического обслуживания.
  • средняя наработка до отказа уровнемеров не менее 100 000 ч.
  • назначенный срок службы уровнемеров не менее 20 лет (без ограничения ресурса).
  • детали уровнемеров, соприкасающиеся с контролируемой средой, изготавливаются из стали 12Х18Н10Т, 10Х17Н13М2Т, ХН65МВУ, 06ХН28МДТ по ГОСТ 5632-2014, из сплавов ВТ1-0 по ГОСТ 19807-91, стали 12Х18Н10Т с покрытием фторопластом-4 или из иного материала по требованию заказчика.
  • по виду присоединения уровнемеры имеют исполнения с видами присоединения: штуцер; штуцерно-торцевой вид присоединения; фланец; сварка; иное;
  • степень защиты корпуса составных частей IP66/IP67 по ГОСТ 14254.
  • уровнемеры  во взрывозащищенном исполнении имеют маркировку по взрывозащите 0Ex ia IIC T6 Ga и 1Ex db IIC T6 Gb;
  • вторичные преобразователи с входными искробезопасными цепями уровня «ia» выполнены в соответствии с ГОСТ 31610.11, имеют маркировку взрывозащиты [Ex ia Ga] IIC и предназначены для установки вне взрывоопасных зон.
  • уровнемеры  имеют исполнения, предназначенные для применения на объектах атомной энергетики (далее ОАЭ), в том числе на атомных электростанциях (АС);
  • уровнемеры  в зависимости от исполнения относятся к классам безопасности 2Н, 2НУ, 3Н, 3НУ, 4Н по
    НП-022-17;
  • уровнемеры  в зависимости от исполнения относятся к классам безопасности 2Н, 2НУ, 3Н, 3НУ, 4Н по
    НП-001-15;
  • уровнемеры  в зависимости от исполнения относятся к классам безопасности 2Н, 2НУ, 3Н, 3НУ, 4Н по
    НП-016-05;
  • уровнемеры  , предназначенные для работы на ОАЭ, относятся к I категории сейсмостойкости по НП-031-01;
  • уровнемеры  отвечают требованиям Правил Российского Морского Регистра Судоходства и Российского Речного Регистра, предъявляемым к устройствам сигнализации, измерения и контроля неэлектрических величин для судов с неограниченным районом плавания.
