| Стоимость | Срок поставки |
|---|---|
| от 350 000 руб. | от 15-45 рабочих дней |
| Основные технические характеристики | |
|---|---|
| Температура окружающей среды | от -60 °C до +80 °C |
| Температура процесса | от -196 до +450 °C |
| Погрешность | ± 0,2 % |
| Выходной сигнал | 4-20 mA HART |
| Исполнение по взрывозащите |
|
Описание

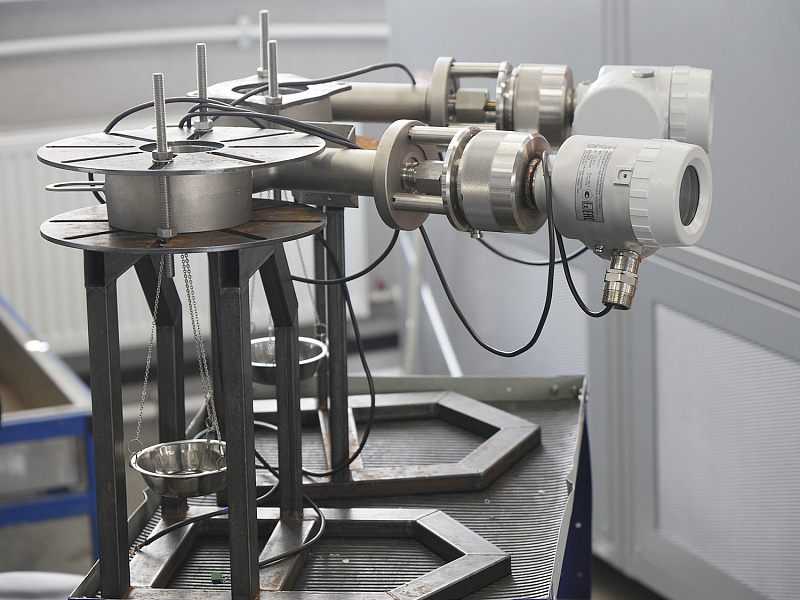

Буйковые уровнемеры представляют собой устройства для непрерывного измерения уровня жидкостей и границ раздела сред в резервуарах. Принцип действия основан на измерении силы, действующей на погруженный в среду буёк, под воздействием гравитации и выталкивающей силы Архимеда.
Принцип работы
Измерение силы: При погружении буйка в жидкость на него действует выталкивающая сила Архимеда, величина которой пропорциональна объему погруженной части буйка и плотности среды. Изменение уровня жидкости приводит к изменению степени погружения буйка и, соответственно, выталкивающей силы.Преобразование механического воздействия: Изменение результирующей силы, действующей на буёк, вызывает поворот торсионной трубки. Этот поворот передается через магнитное сопряжение на датчик.
Электрический выход: Датчик преобразует угол поворота торсионной трубки в пропорциональный электрический сигнал. Этот сигнал обрабатывается электронным блоком и выводится в виде стандартного токового сигнала 4-20 мА по протоколу HART, предназначенного для передачи в системы автоматизации (АСУ).
Визуализация: Предусмотрена возможность отображения измеренного уровня на встроенном дисплее прибора.

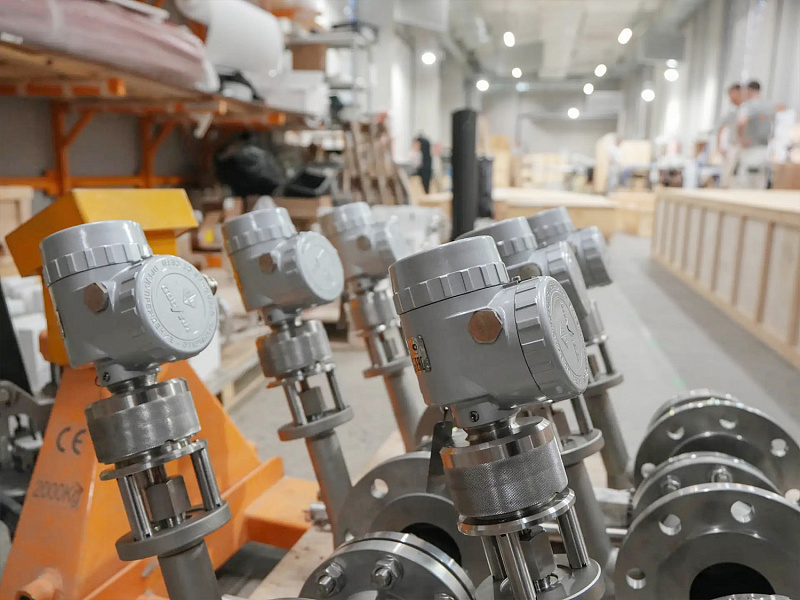

Конструктивные особенности и варианты монтажа

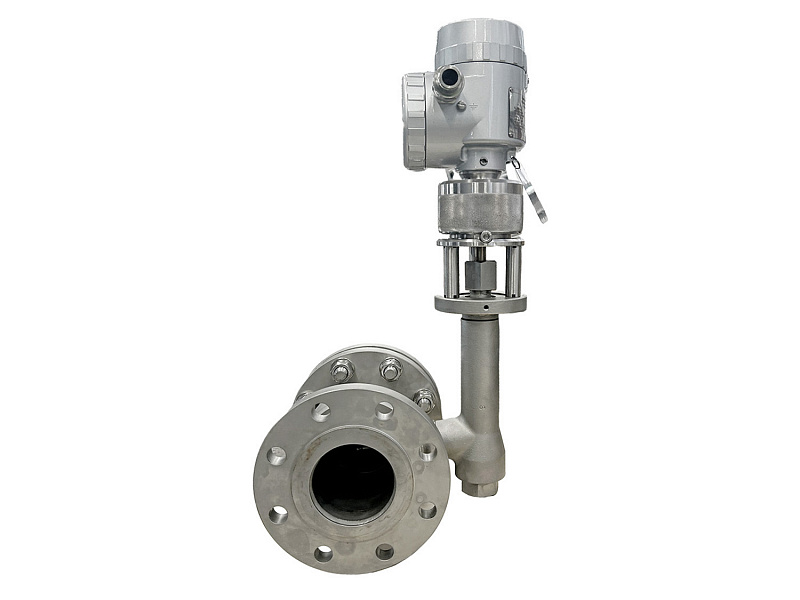

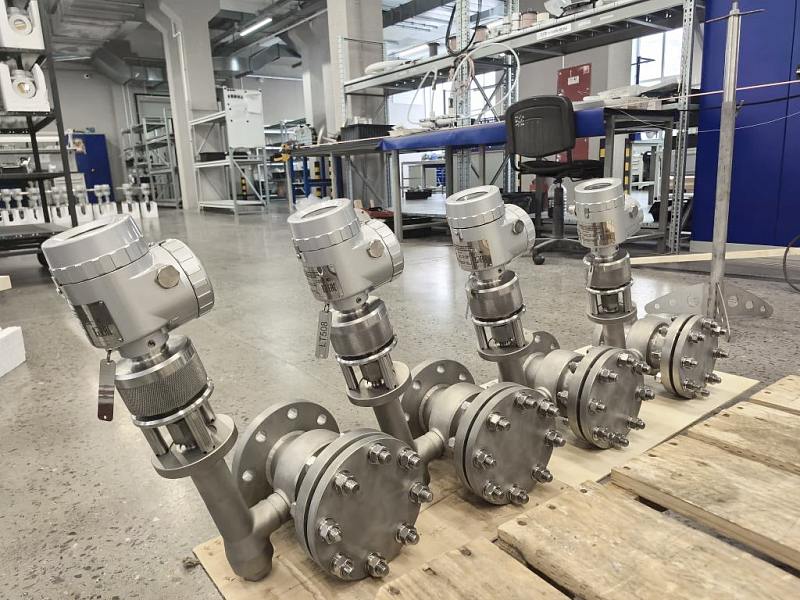

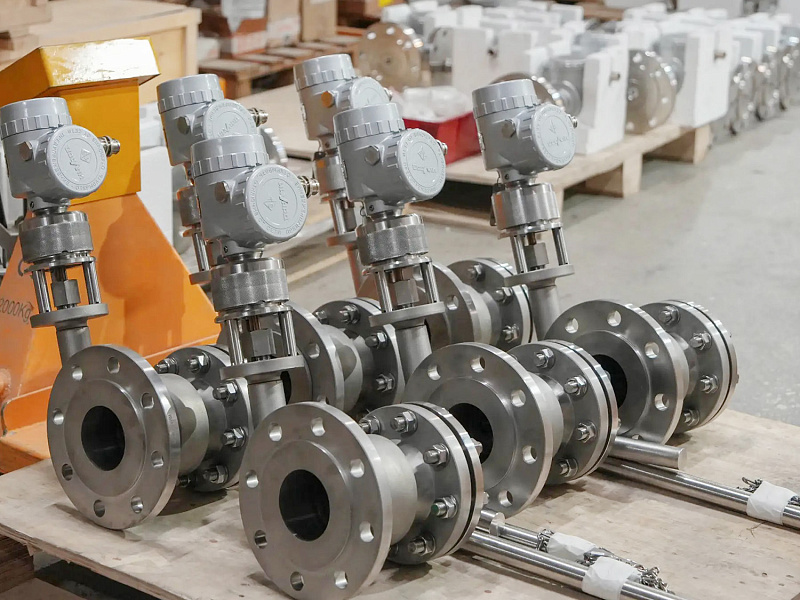

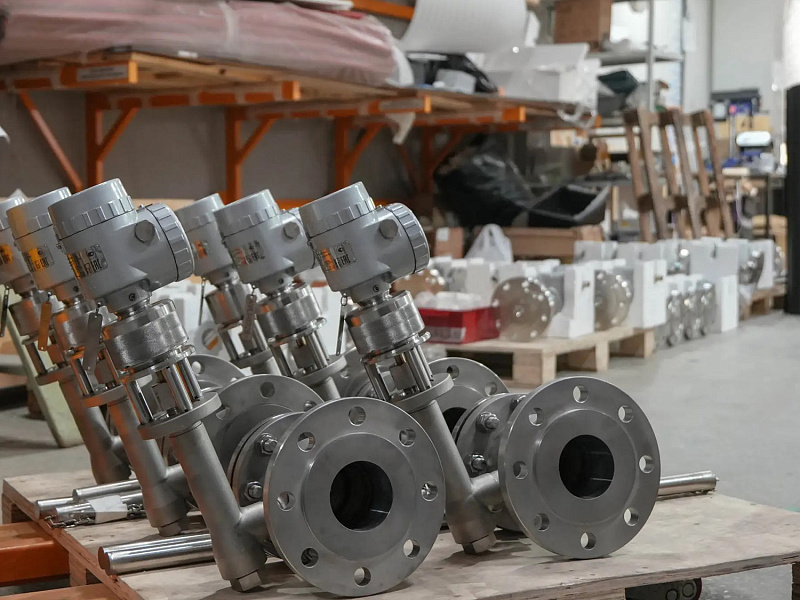

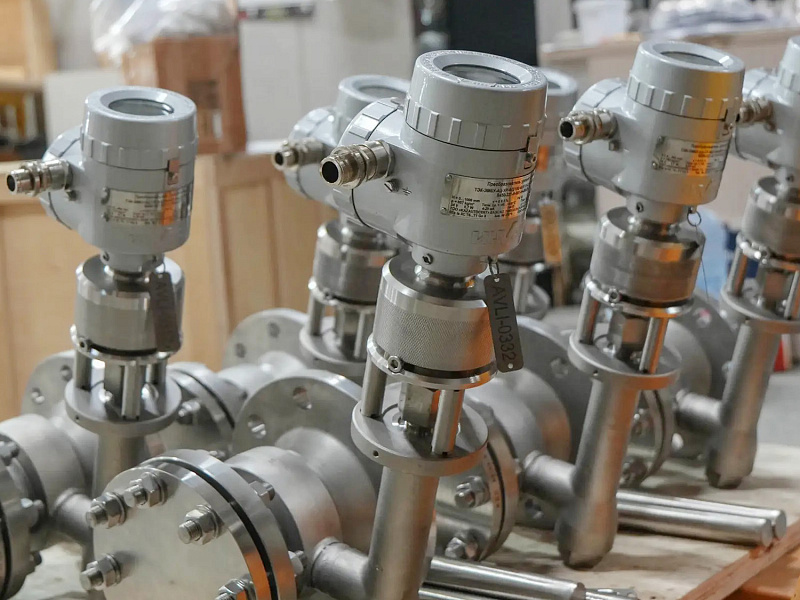

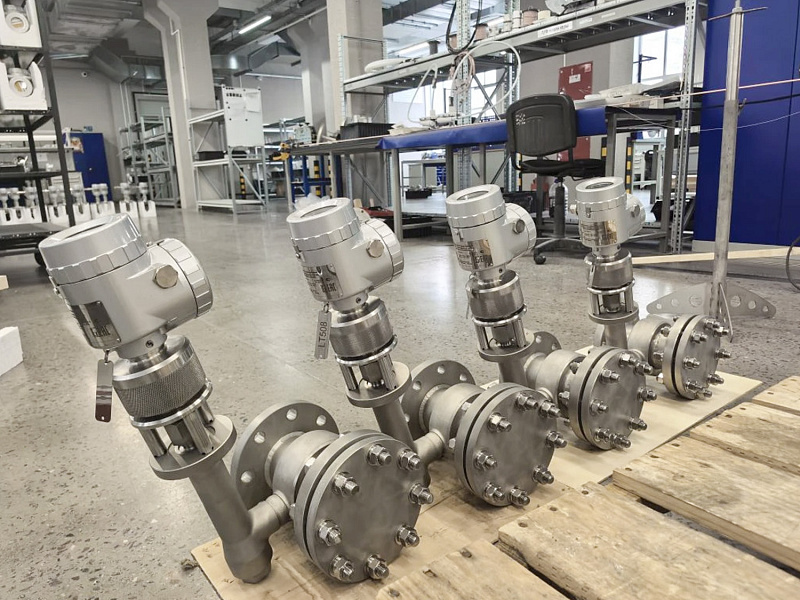

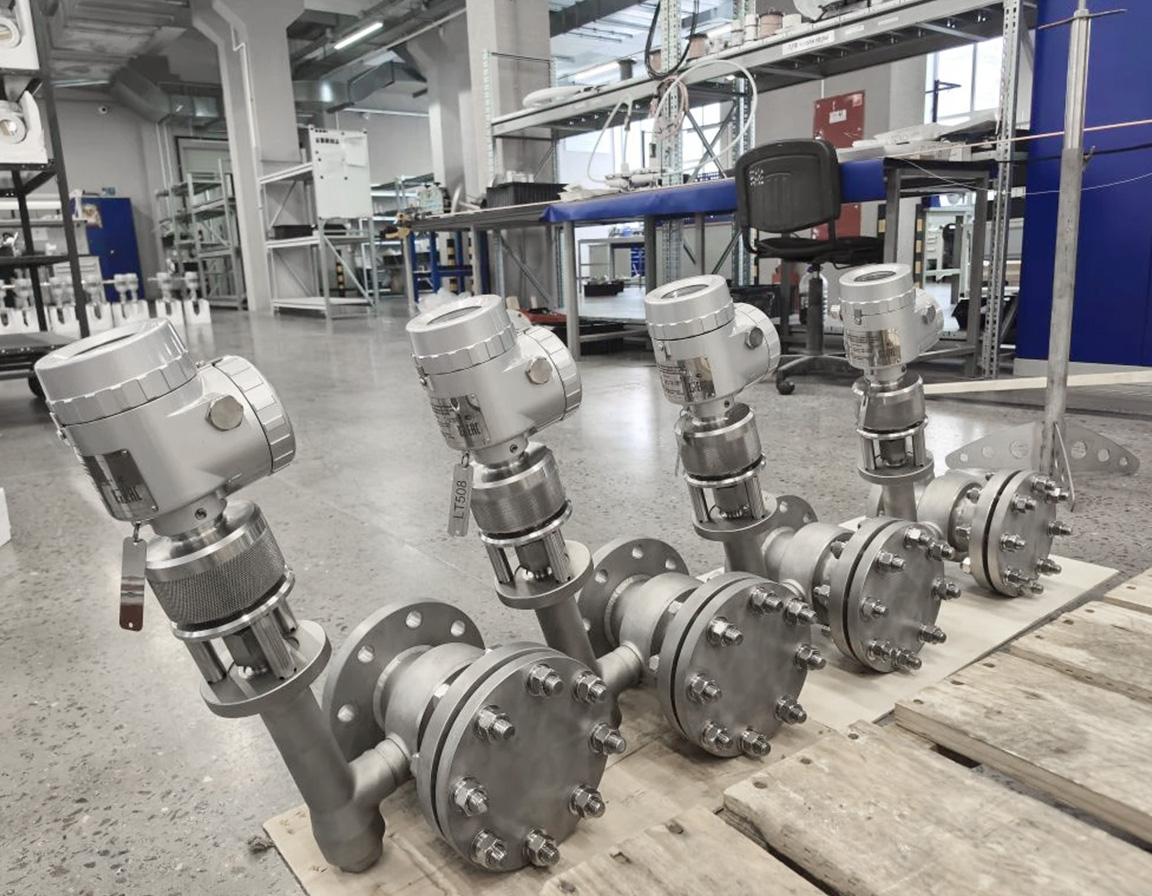

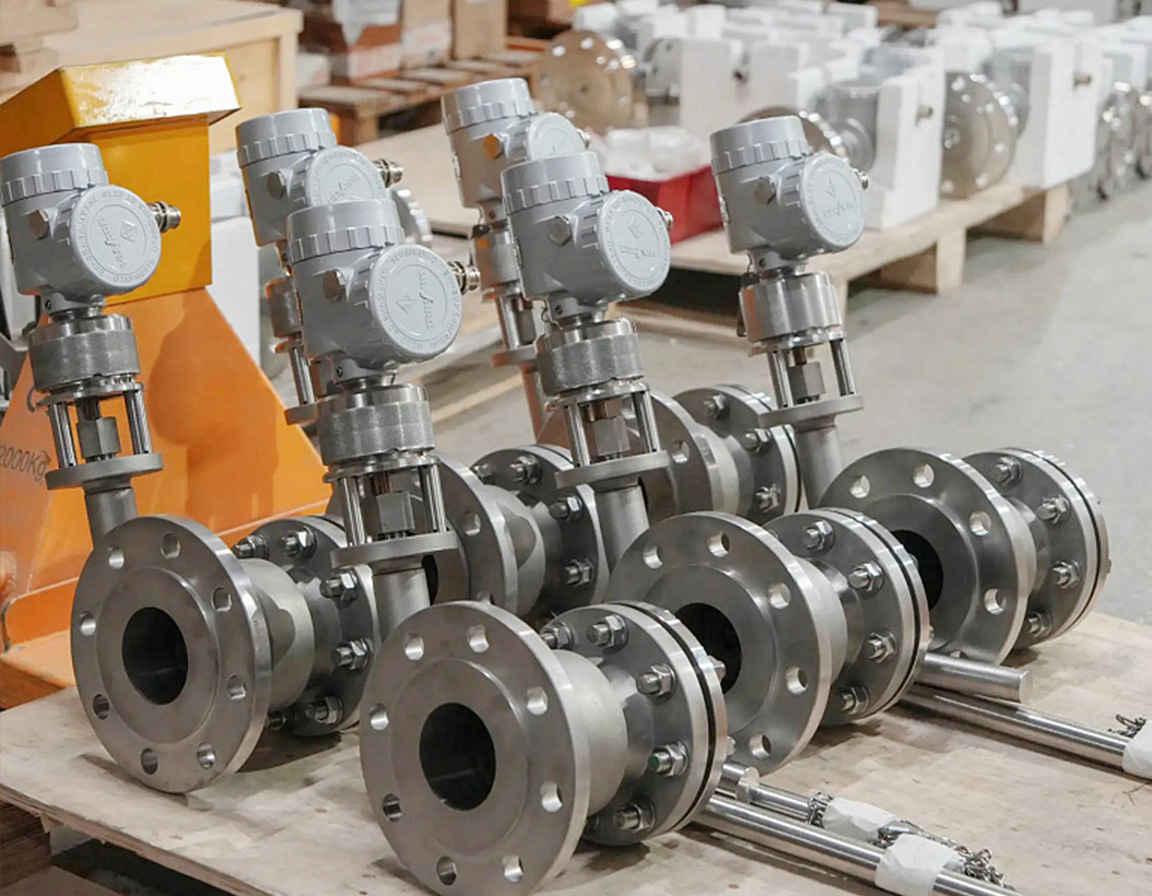

Исполнение с выносной камерой: Уровеньмерная камера монтируется отдельно от основного резервуара и соединяется с ним по принципу сообщающихся сосудов. Буёк располагается внутри этой камеры, что обеспечивает стабильность и точность измерений.Исполнение с прямым подключением: Прибор монтируется непосредственно на резервуар с использованием фланцевого соединения. Буёк находится внутри емкости. Данная конфигурация может включать систему балансировки и механические органы управления, а также электрические сенсоры для преобразования данных.

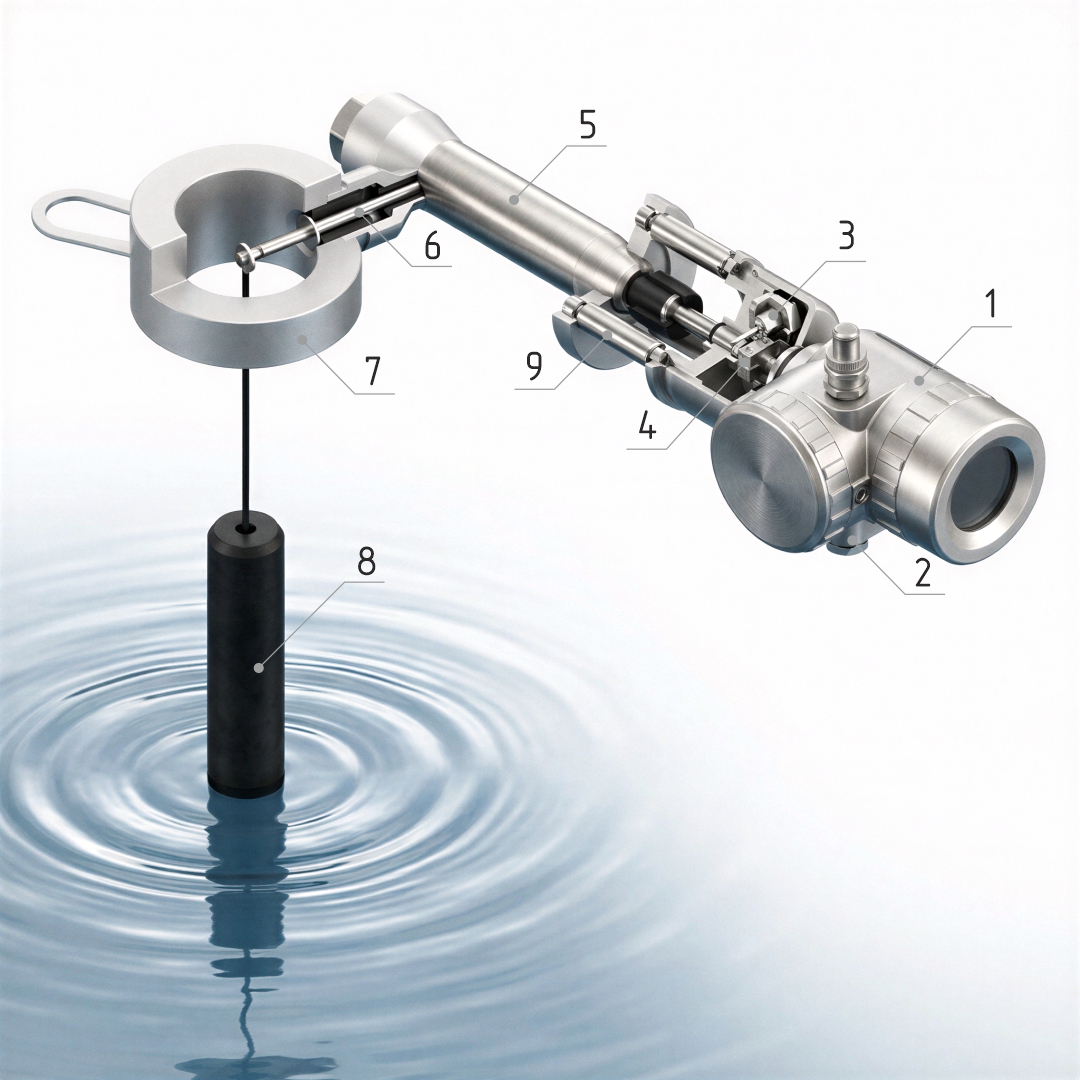

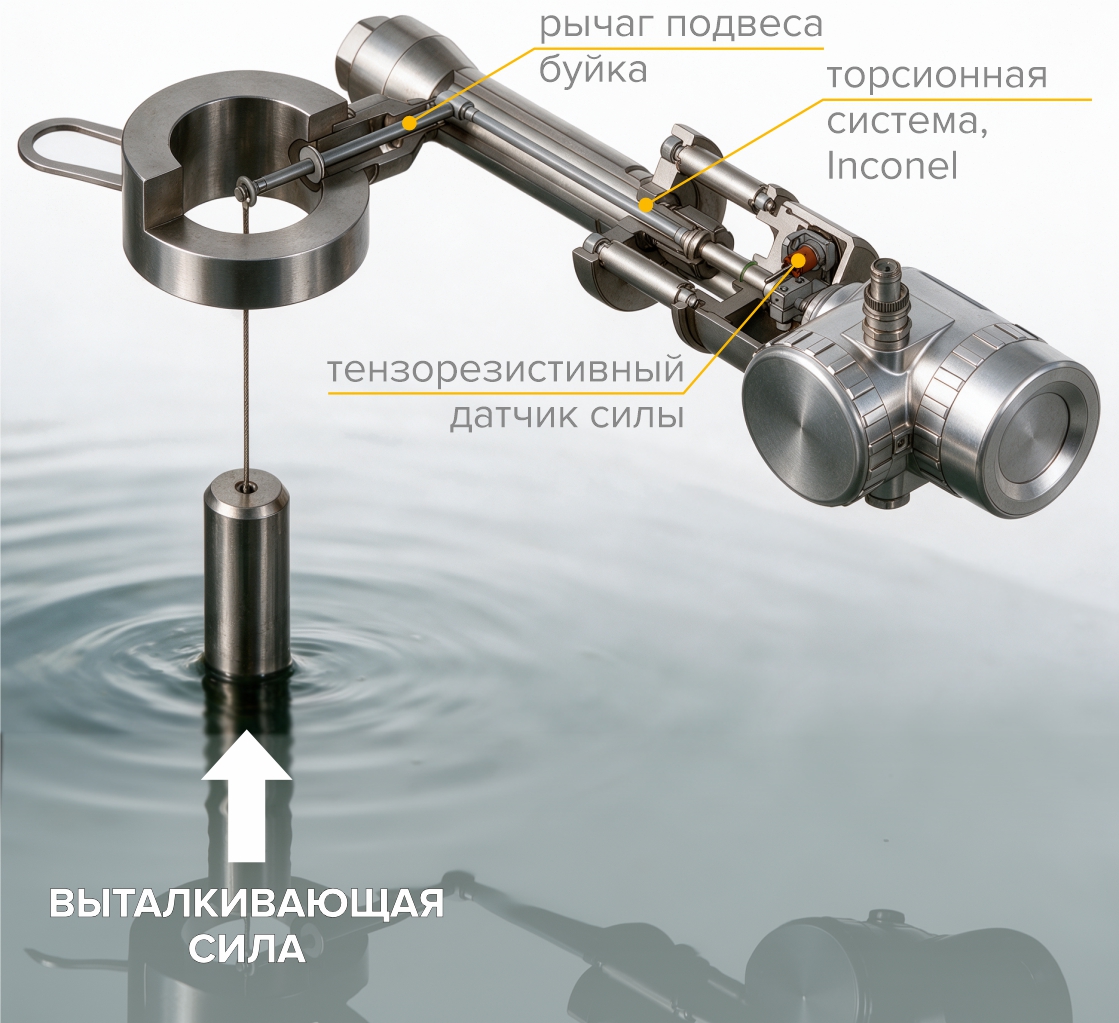

| Устройство преобразователя | |
|---|---|
 | 1 Корпус блока электроники 2 Отсек подключения кабеля питания и связи 3 Первичный сенсор (тензорезистивный датчик силы) 4 Рычаг передачи силы (момента) с торсиона 5 Торсионная трубка 6 Рычаг подвеса буйка 7 Межфланцевый корпус 8 Буёк 9 Втулка разделителя корпусов (радиатора охлаждения) |

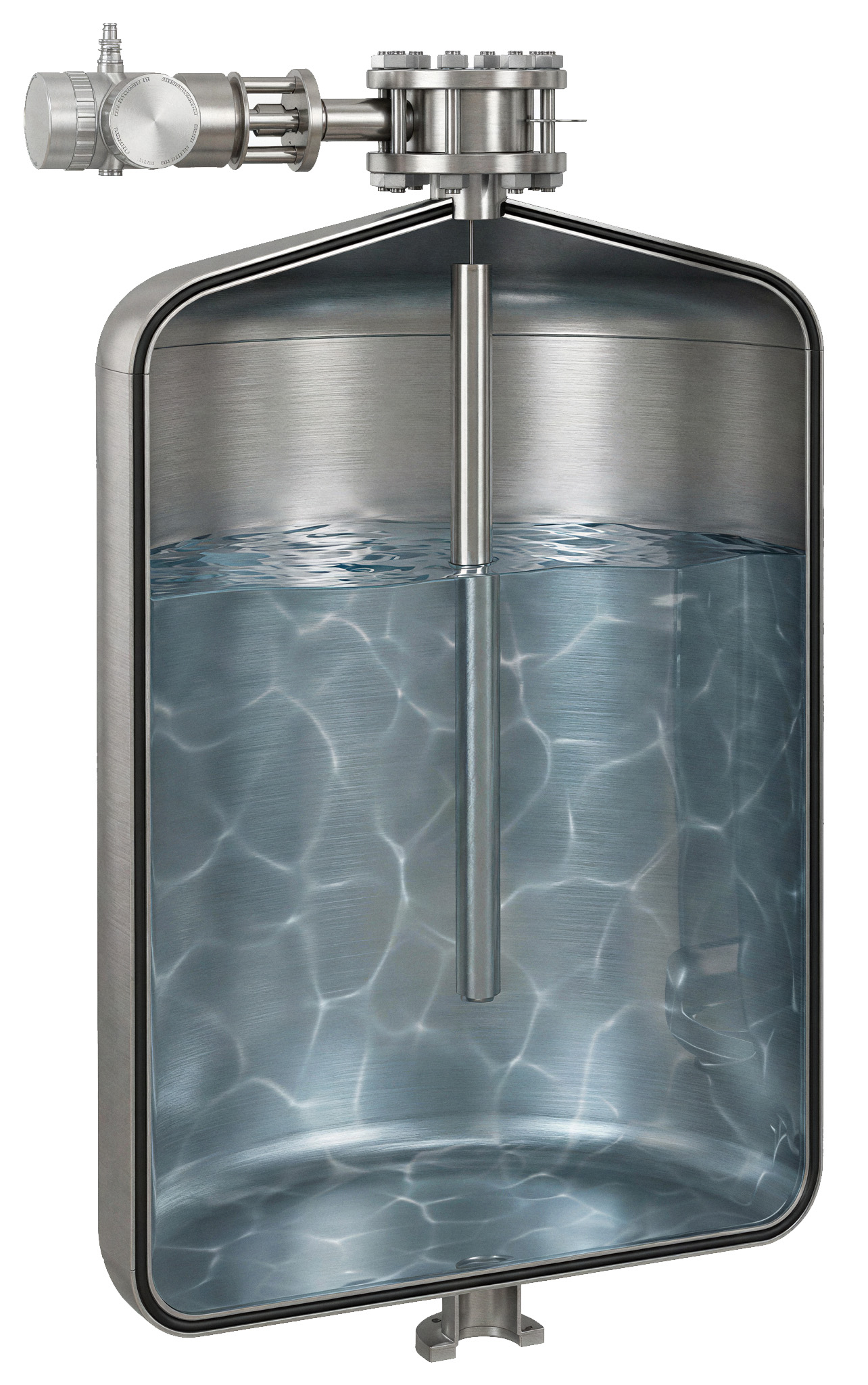

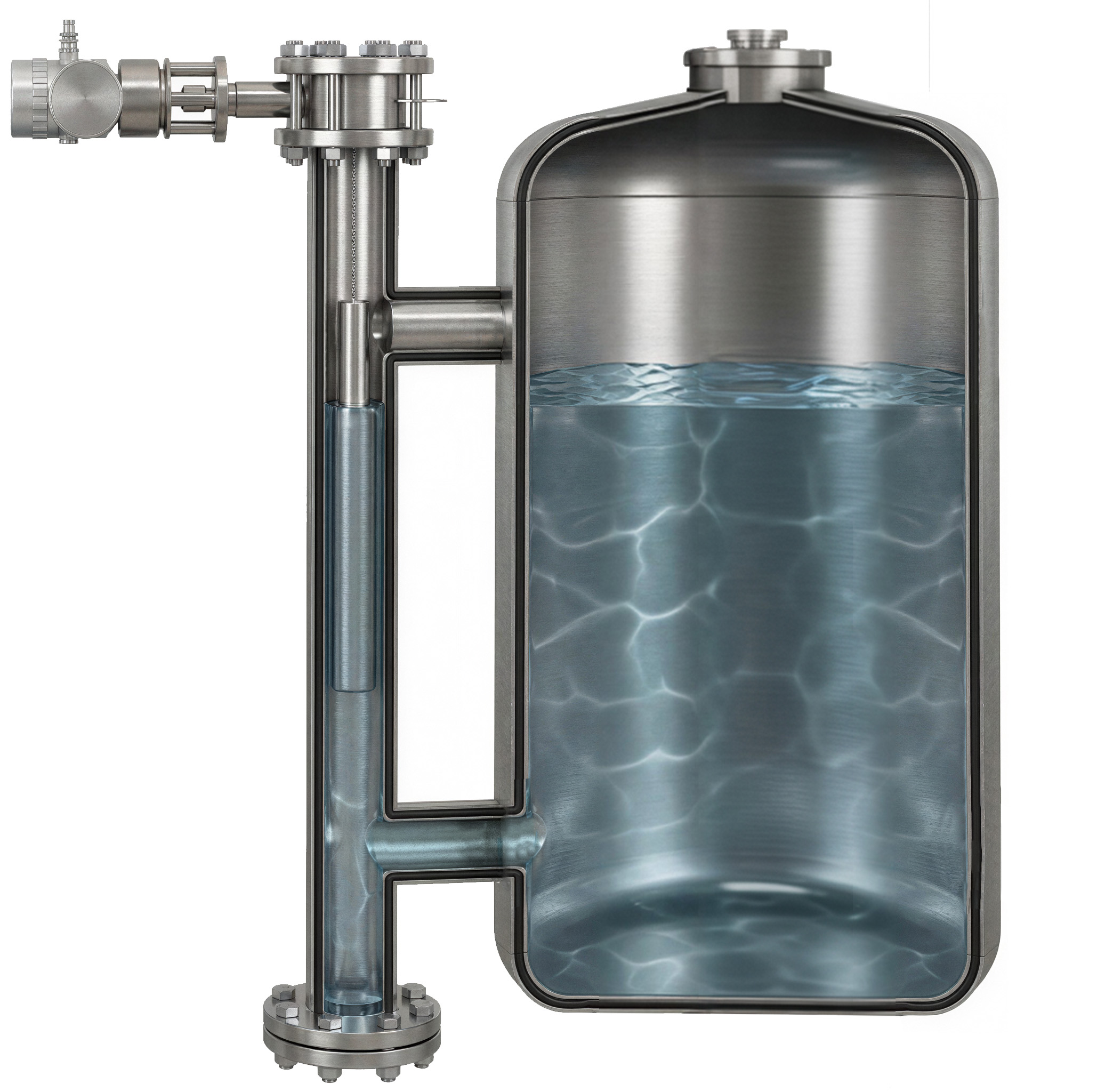

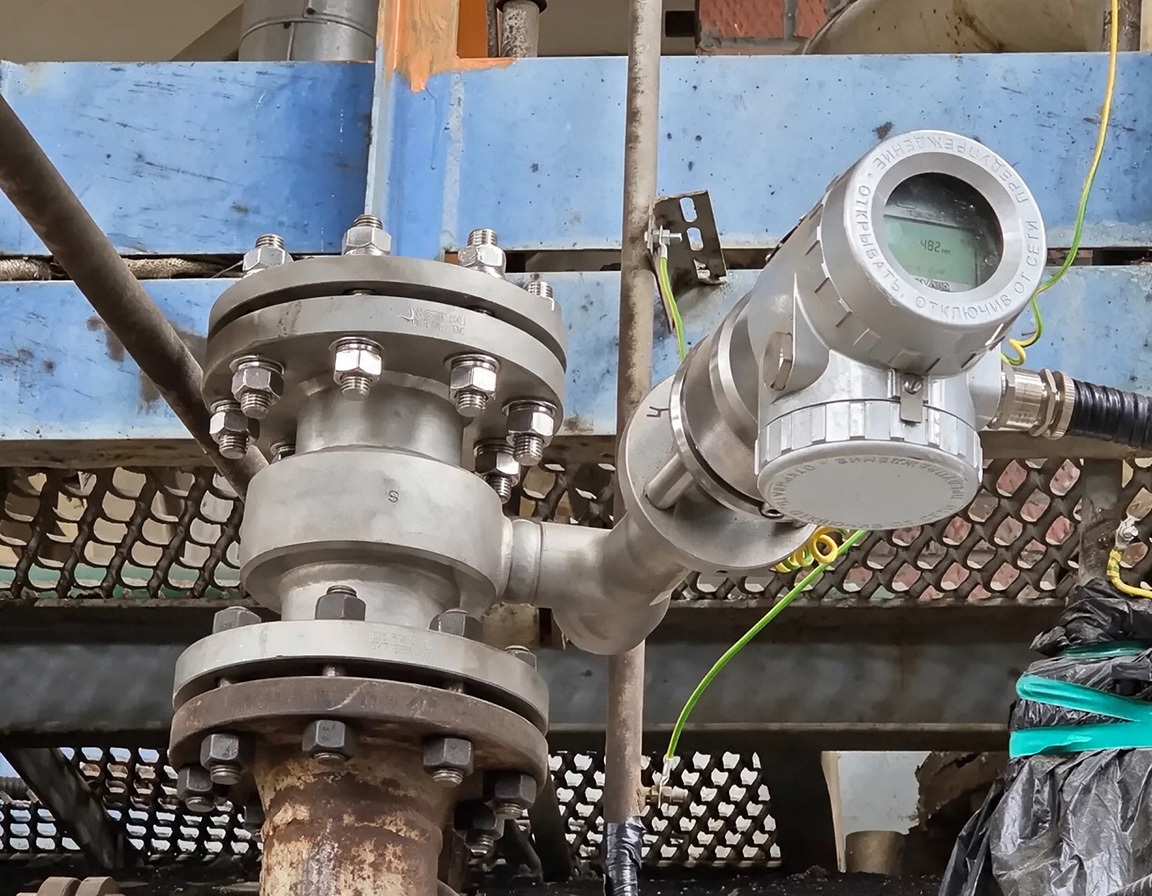

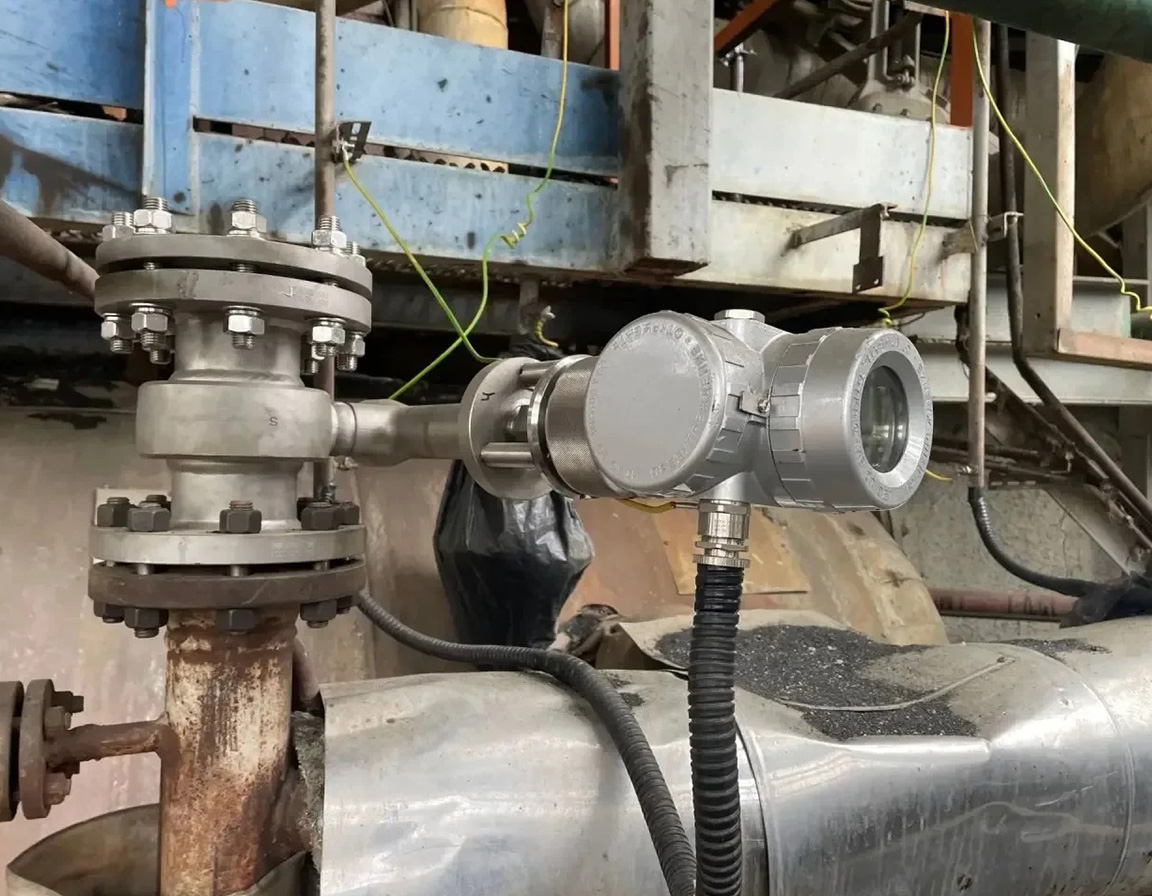

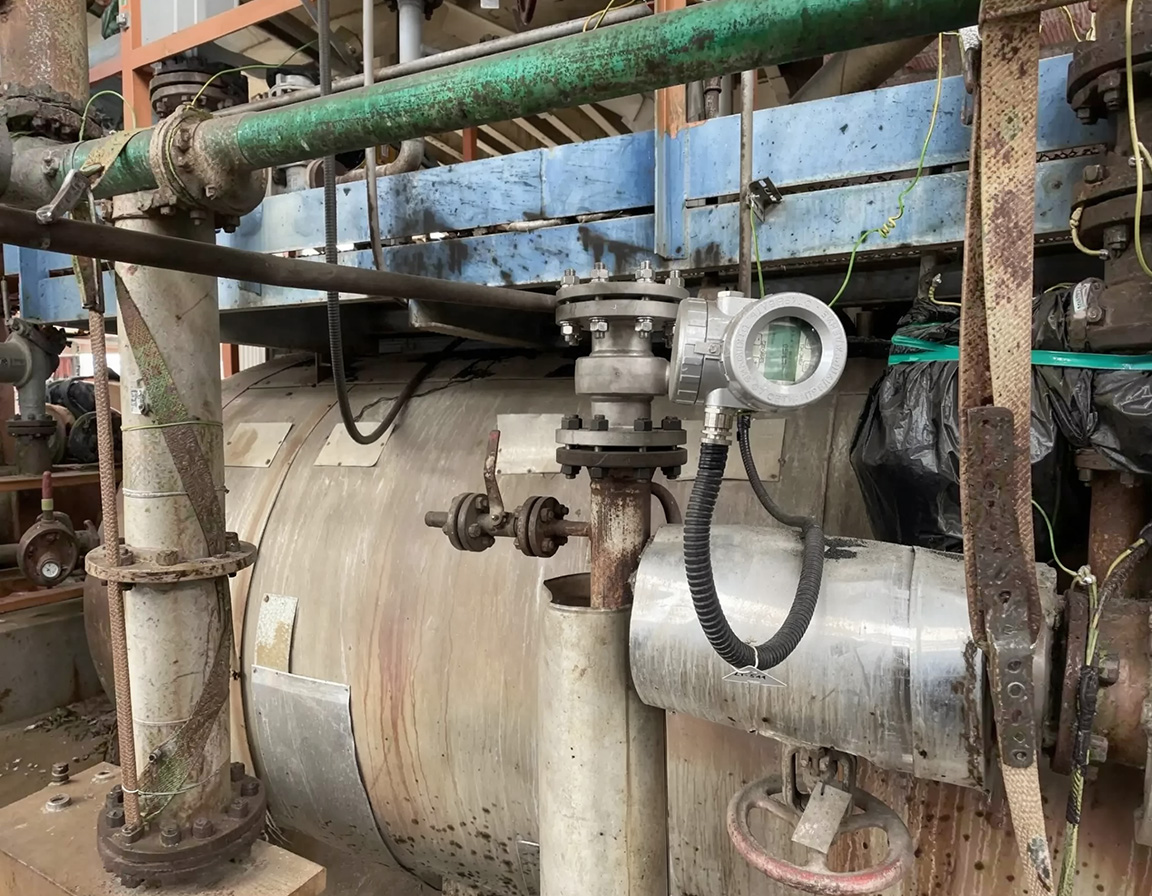

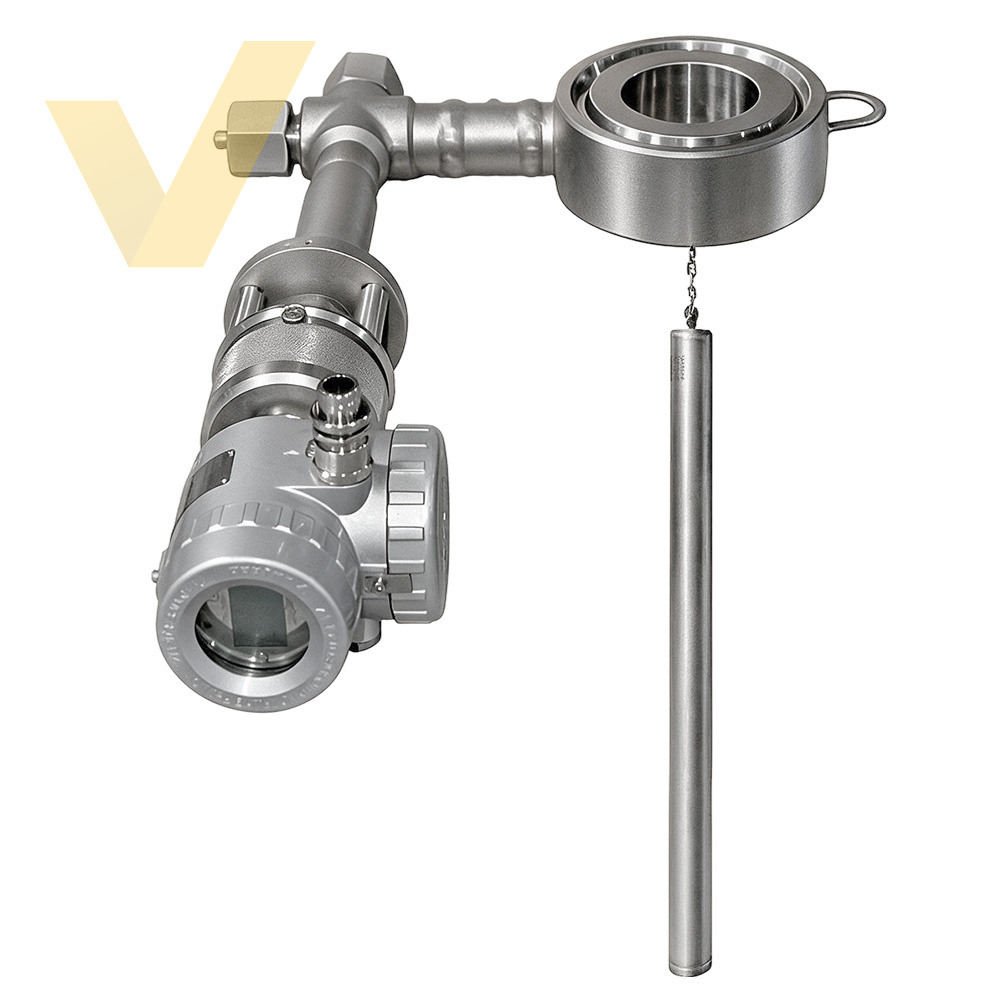

| Монтаж ТЭК-ЭМБУ на емкость | Монтаж ТЭК-ЭМБУ в уровнемерной камере |
 |  |
Технические характеристики
- Назначение: Непрерывное измерение уровня жидких сред и границ раздела веществ в резервуарах высотой до 10 метров.
- Диапазон рабочих давлений: до 42 МПа.
- Диапазон рабочих температур: от -196°C до 450°C.
- Погрешность измерения: ± 0,2%.
- Материалы корпуса: Нержавеющая сталь 316L.
- Материалы торсионных узлов: Никелевый сплав INCONEL.
- Степень защиты корпуса: IP66.
- Опционально: Защитные покрытия (например, фторопласт) для работы в агрессивных средах, специальные покрытия буйка для предотвращения налипания вязких сред.
- Интерфейс: Встроенный дисплей с возможностью настройки и конфигурирования.
Сферы применения
- нефтедобыча, хранение и транспортировка нефтепродуктов;
- химическая и нефтехимическая промышленность;
- металлургия;
- криогеника;
- атомная сфера;
- фармацевтика;
- судостроение;
- пищевая промышленность;
- сельское хозяйство;
- жилищно-коммунальное хозяйство.

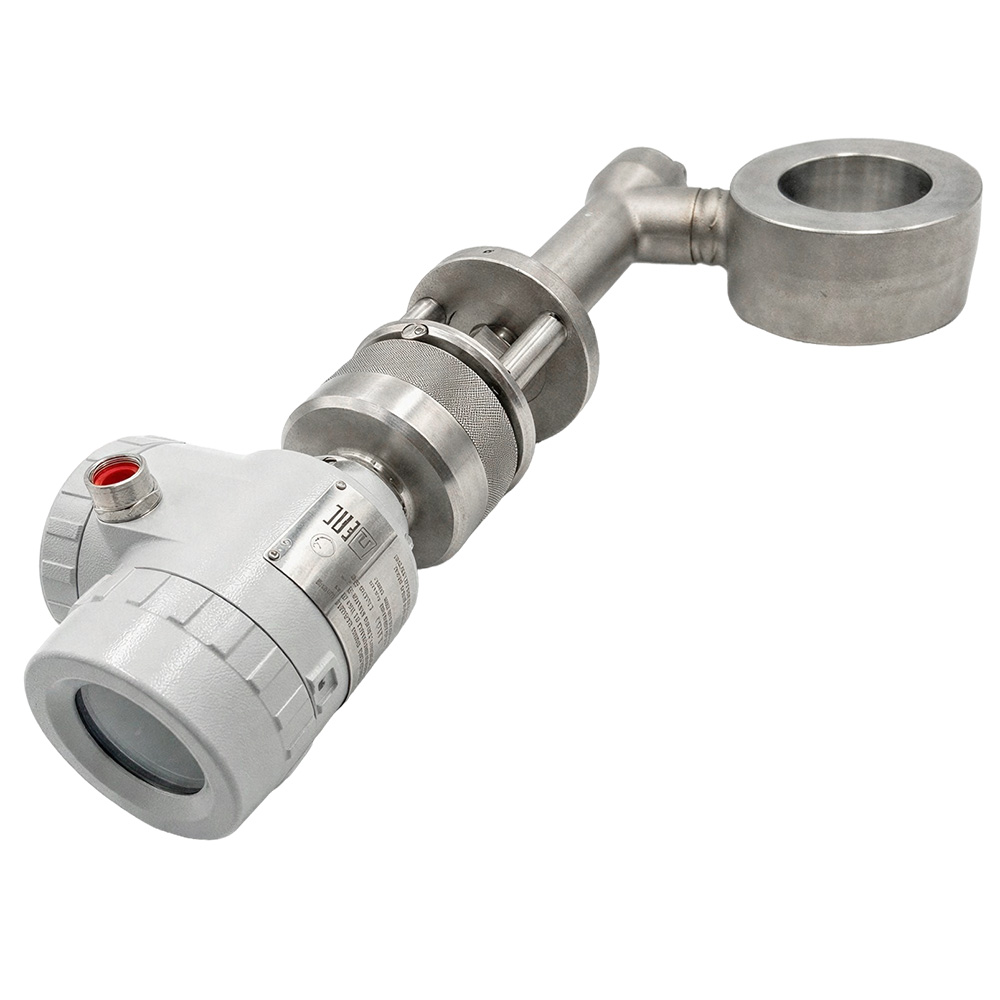

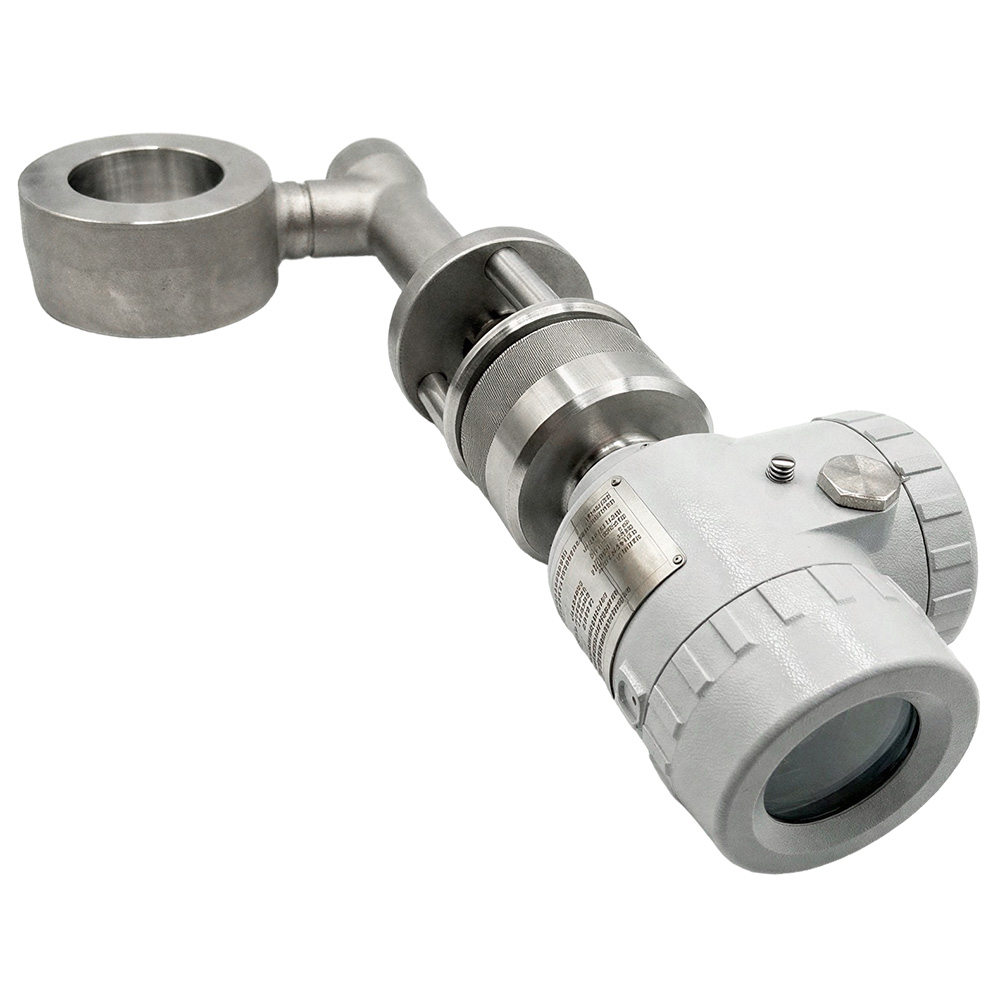

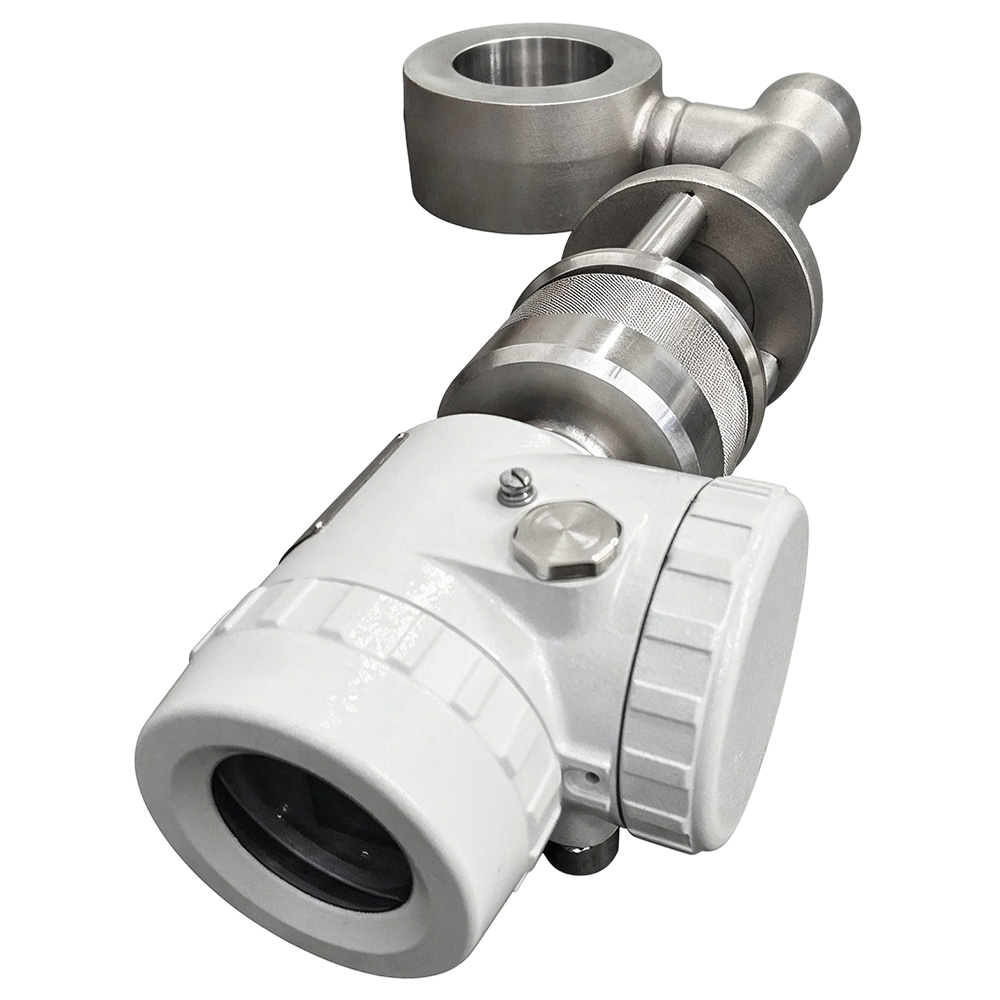

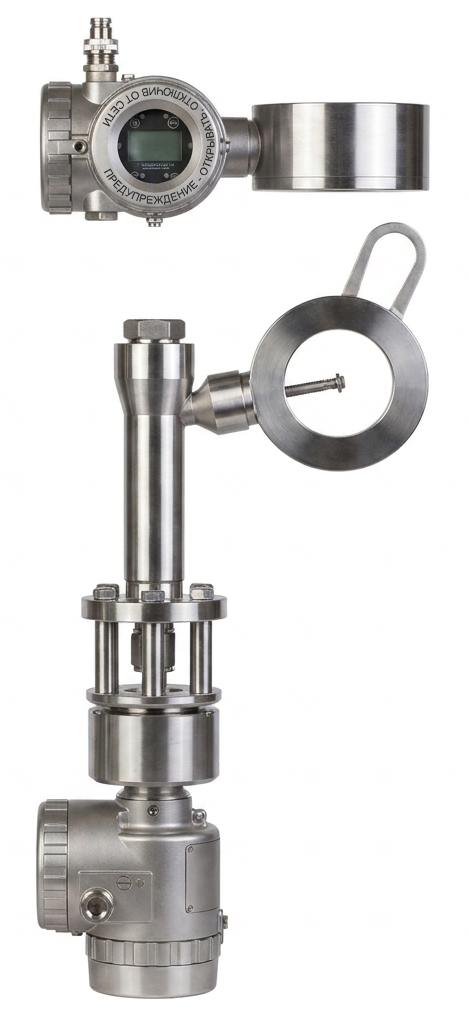

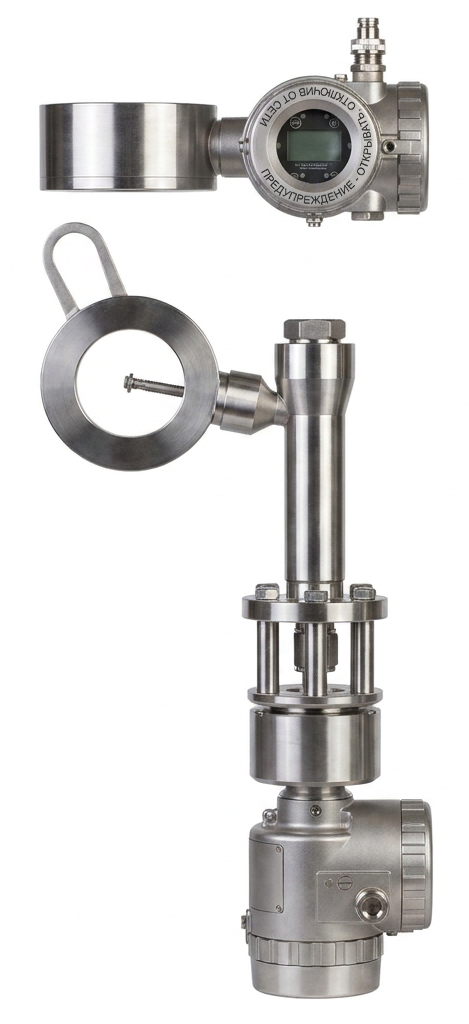

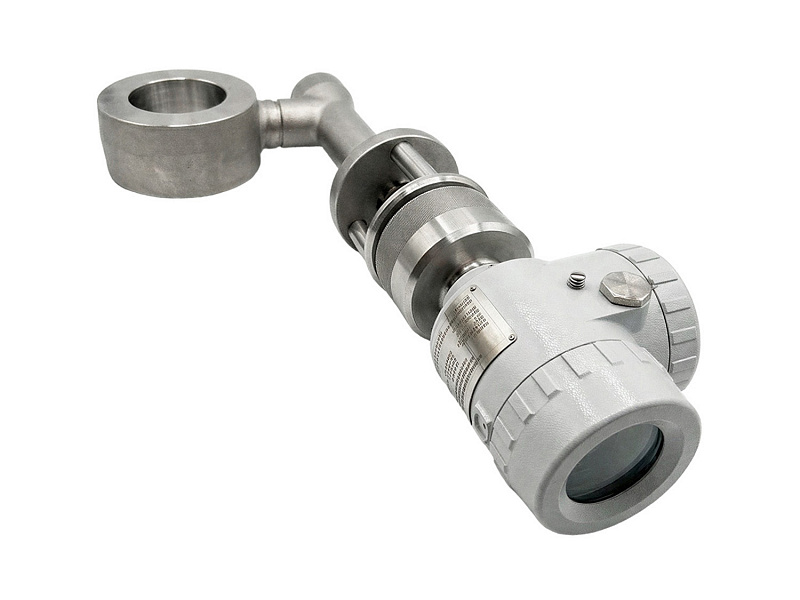

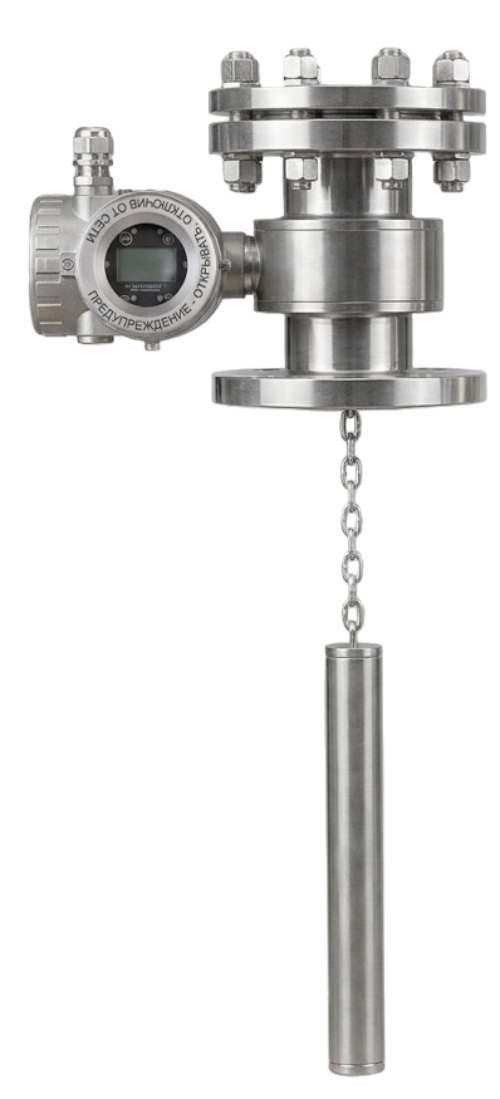

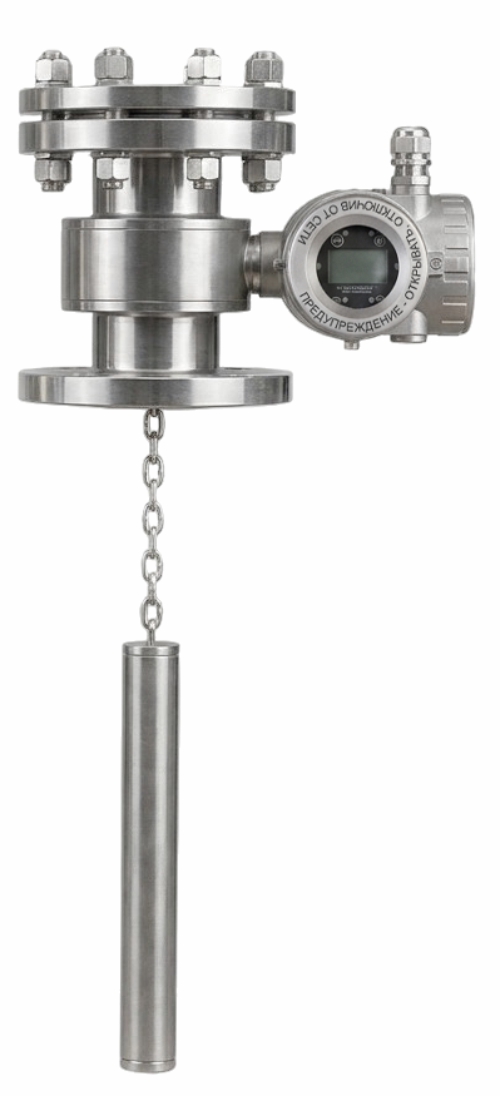

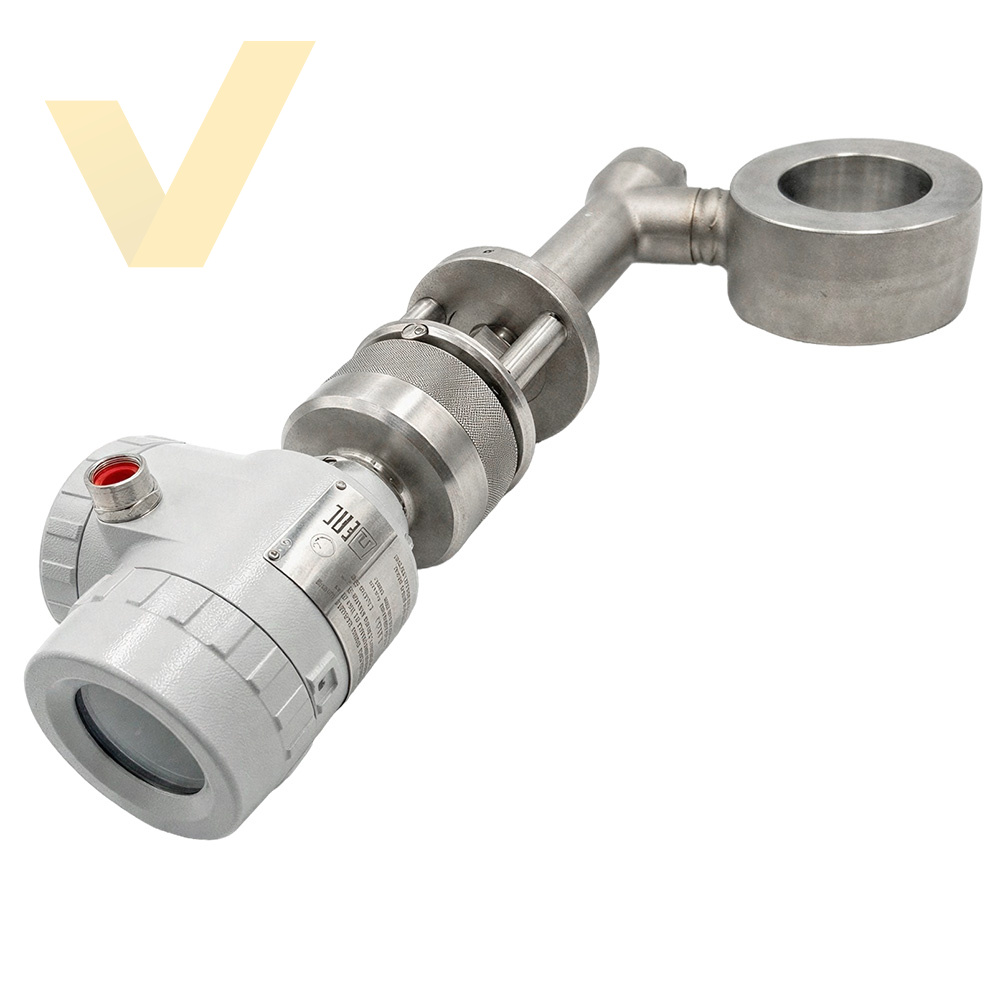

| Присоединение через проставочное кольцо монтаж. Правое подключение | Присоединение через проставочное кольцо монтаж. Левое подключение |
|---|---|
 |  |

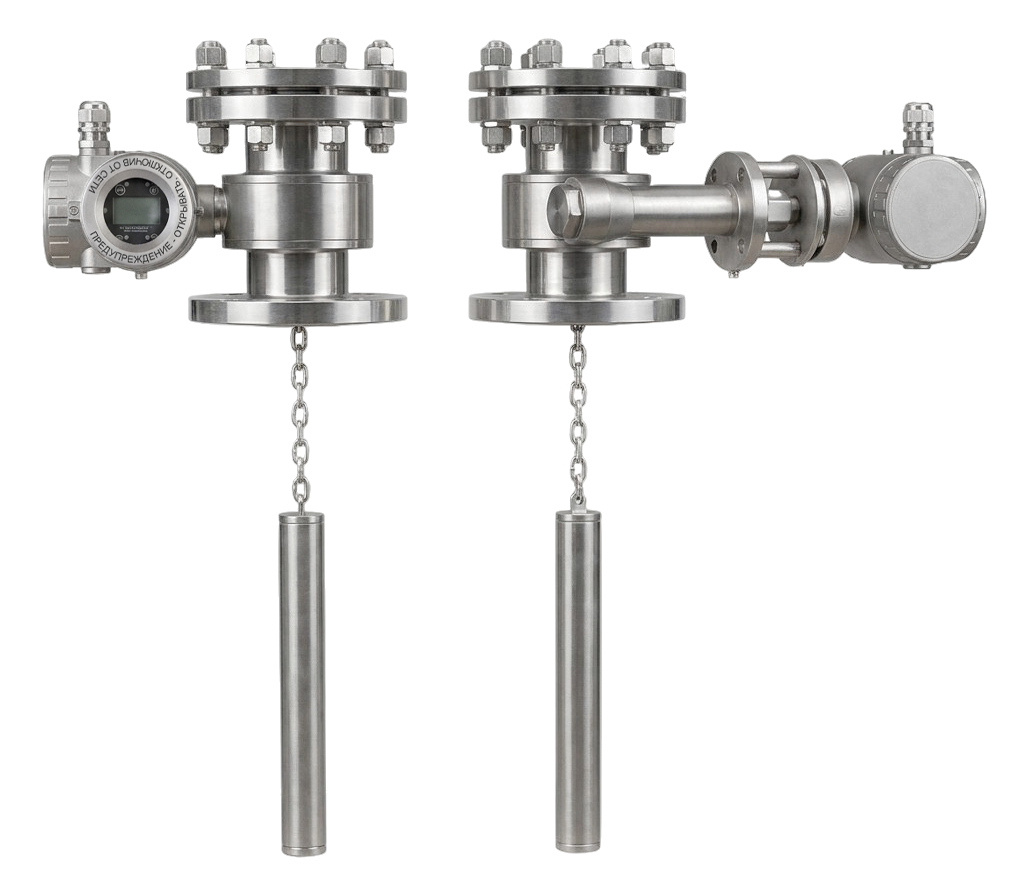

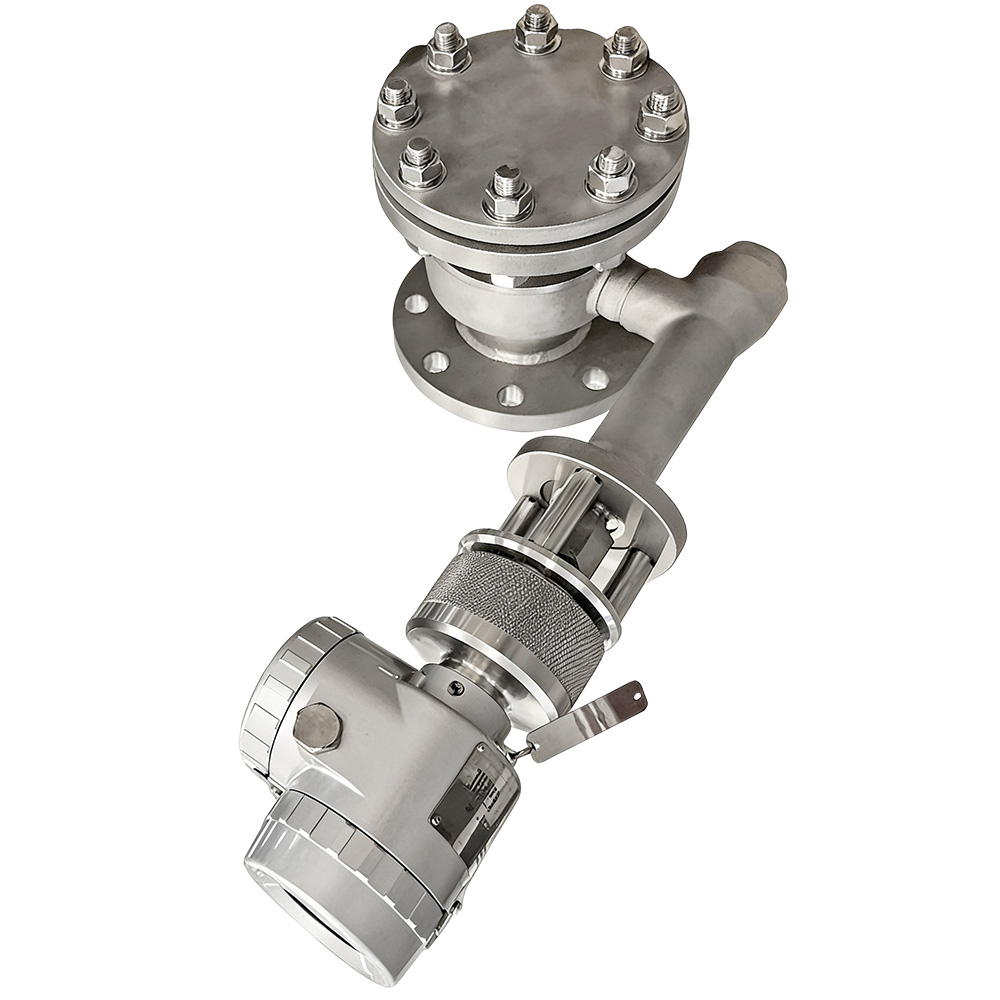

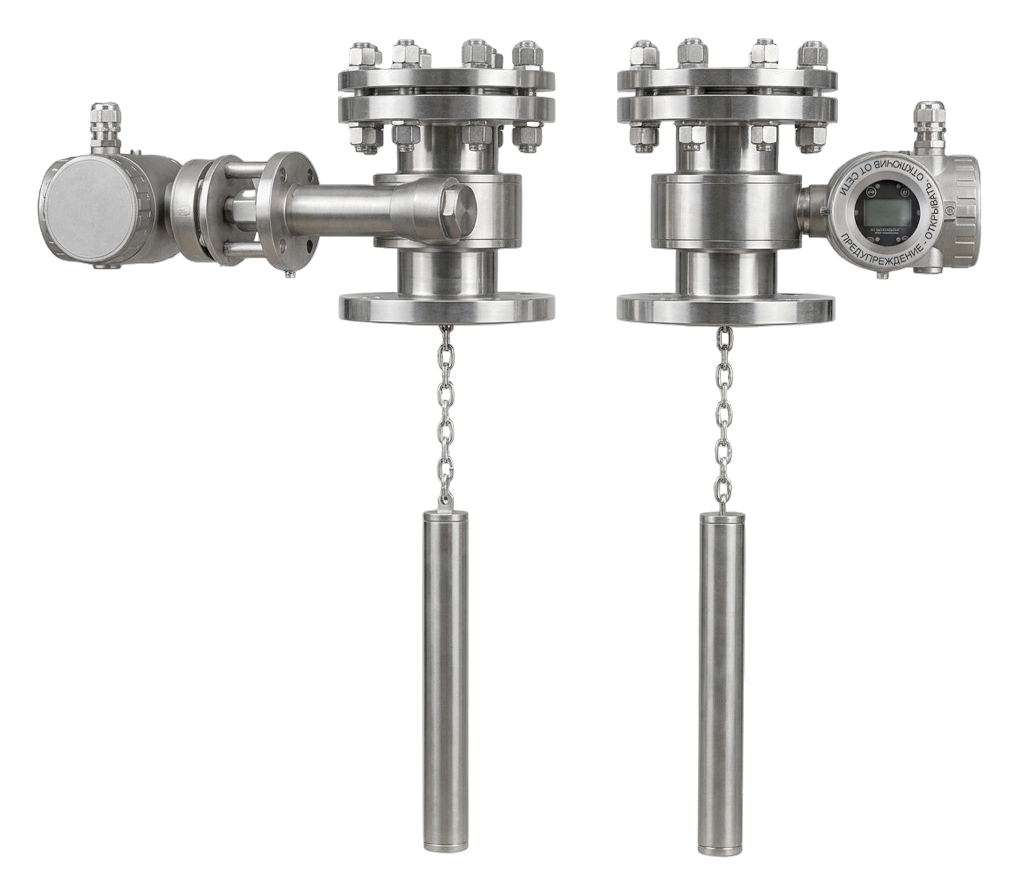

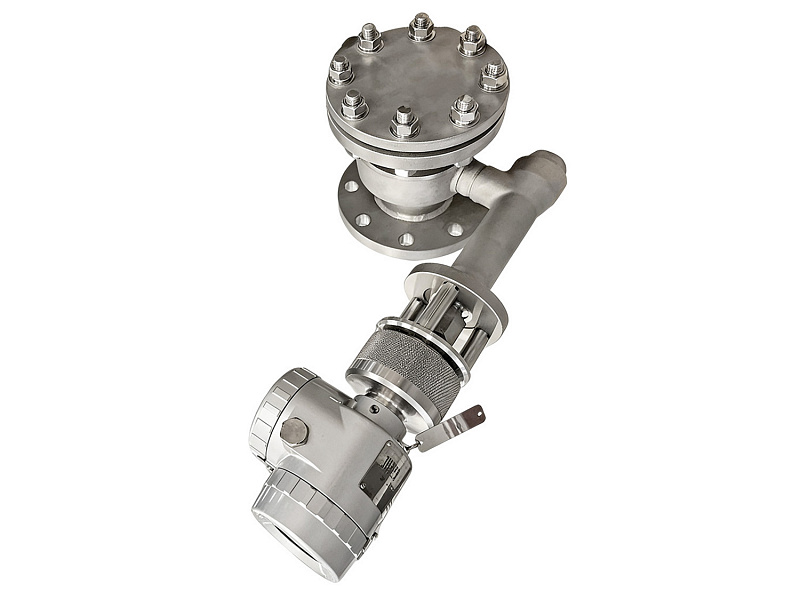

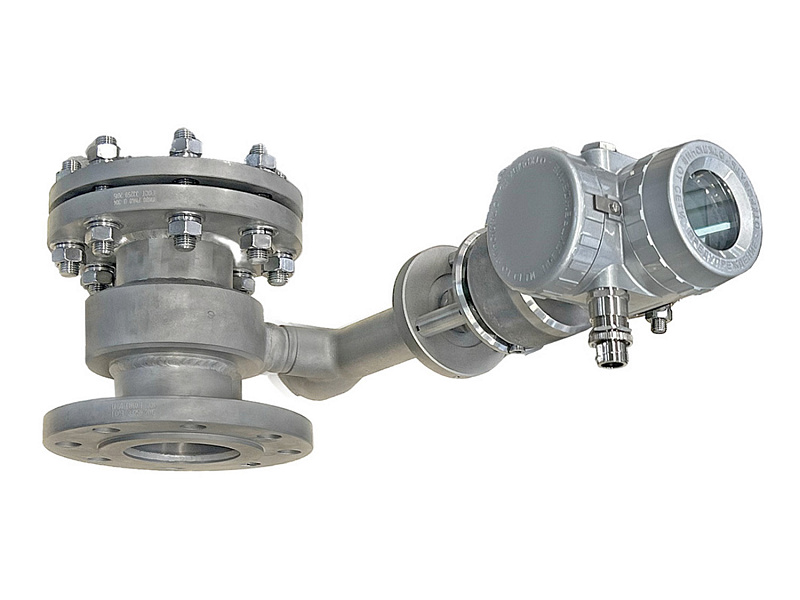

| Присоединение через фланец. Правое подключение | Присоединение через фланец. Левое подключение |
 |  |
Ограничения
Приборы данного типа не предназначены для работы с высокоадгезивными средами, так как налипание вещества на буёк может привести к искажению результатов измерений.

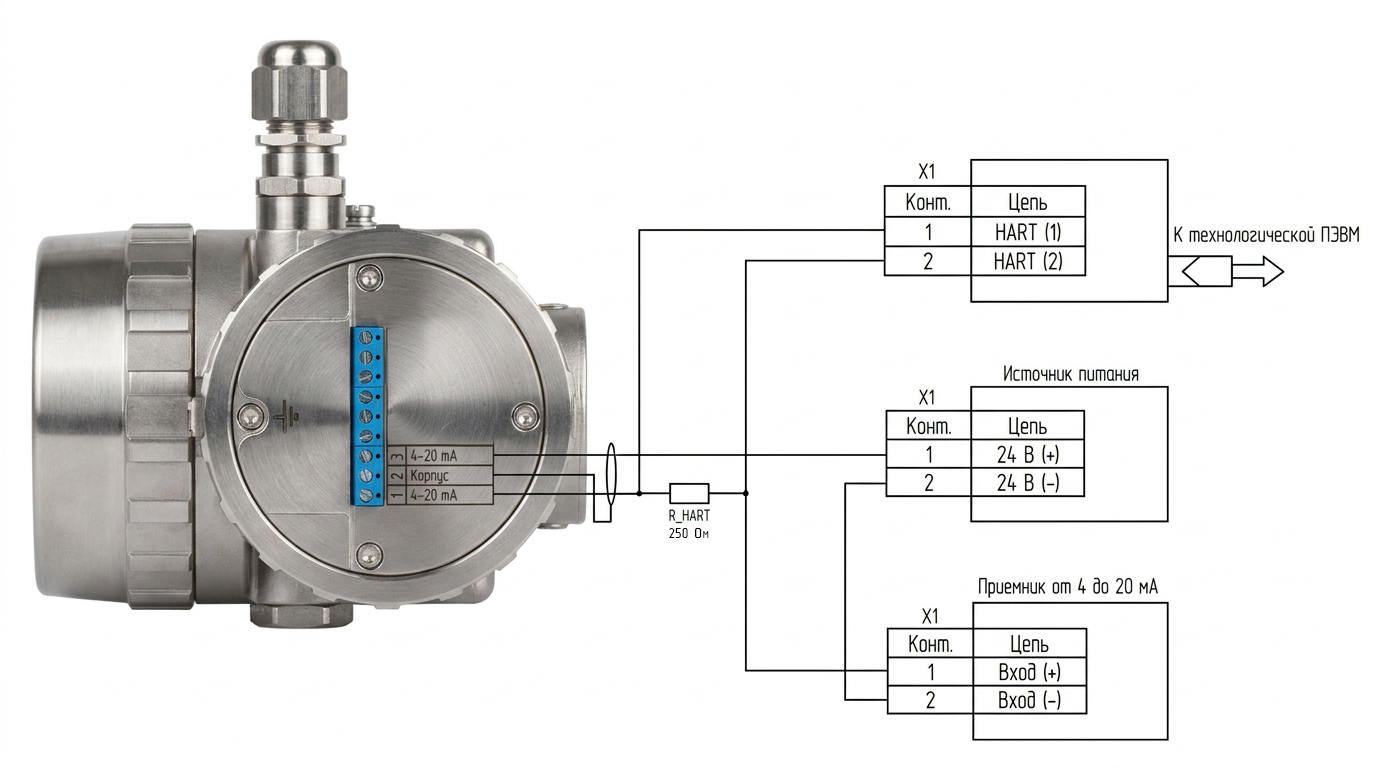

Электрическое подключение

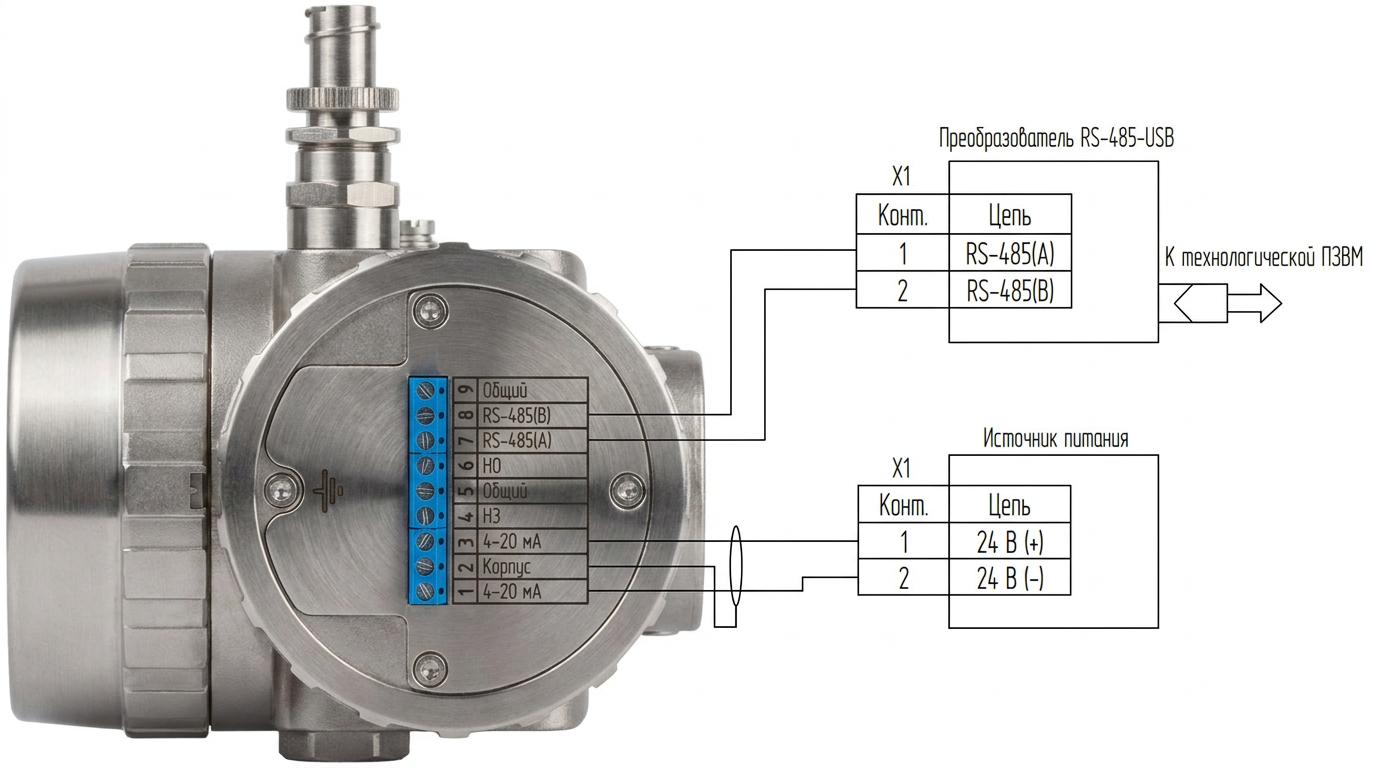

Подключение кабеля к преобразователю исполнения АЦ
Подключение кабеля к преобразователю исполнения ЦС
Присоединение кабеля к прибору
Перед вводом кабеля в кабельный ввод корпуса блока электронного рекомендуется выполнить каплеуловительную петлю из кабеля, что исключит попадание влаги в кабельный ввод. Нижняя часть петли должна быть ниже уровня кабельного ввода корпуса. Данная рекомендация применима прежде всего при монтаже на открытом воздухе или в помещениях с повышенной влажностью, а также на резервуарах с охлаждением или подогревом.
Технические характеристики
Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Длина погружаемой части преобразователей*, мм, не более | 10100 |
| Диапазон температур измеряемой среды* | от - 196 до 450°С |
| Диапазон температур окружающей среды** | от - 60 до + 80°С |
| Относительная влажность окружающей среды, при температуре (55 ± 2) °С | 100% |
| Максимальное рабочее давление измеряемой среды | 40 МПа |
Плотность измеряемой среды, кг/м3, не более | 2000 |
| Разница плотностей измеряемых сред при измерении уровня раздела сред, не менее | 50 кг/м3 |
| Вид выходного сигнала: |
|
| Напряжение электропитания постоянного тока, В*** | 24+8−10 |
| Потребляемая электрическая мощность, Вт, не более: | для преобразователей исполнения АЦ: 0, для преобразователей исполнения ЦС: 1,5 |
| Степень защиты корпуса преобразователей по ГОСТ 14254-2015 | IP66/IP67 |
| Габаритные размеры преобразователя (без учета буйка), не более: | длина: 600 мм ширина: 400 мм высота: 400 мм |
| Масса (без учета массы буйка), не более | 20 кг |
| Температура измеряемой среды | Н196 - для работы при температуре от -196°C до +160°C В160 - для работы при температуре от -60°C до +160°C В250 - для работы при температуре от -60°C до +250°C В450 - для работы при температуре от -60°C до +450°C |
| Температура окружающей среды | от -60 °C до +80 °C |
| Погрешность | ± 0,2 % |
| Давление рабочей среды, МПа | 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 40,0 |
| Плотность измеряемой среды, кг/м3, не более | 2000 |
| Выходной сигнал | 4-20 mA HART |
| Исполнение по взрывозащите | Общепромышленное вид взрывозащиты «искробезопасная цепь» 0Ex ia IIC T6…Т1 Ga Х вид взрывозащиты «взрывонепроницаемая оболочка» 1Ex db IIC T6…Т1 Gb Х |
| * В зависимости от заказа. ** ЖК-индикатор функционирует при температуре от минус 40 до плюс 80 °С. При температуре вне данного диапазона для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. *** Напряжение электропитания измерять на клеммах питания преобразователя. | |
Идентификационные данные программного обеспечения преобразователей
| Идентификационные данные (признаки) | Значение |
|---|---|
| Идентификационное наименование программного обеспечения: | MBU link |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.3.XX* |
| Цифровой идентификатор программного обеспечения | - |
| * XX.XX – метрологически незначимая часть, х принимает значения от 0 до 9. | |
Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Верхний предел диапазона измерений уровня жидкости*, мм | от 300 до 10000 |
| Верхний предел диапазона измерений уровня раздела сред*, мм | от 300 до 2500 |
| Нижний неизмеряемый уровень, мм, не более | 100 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня (уровня раздела сред) по цифровому выходному сигналу или по показаниям дисплея*, γ, % | ± 0,2, ± 0,5, ± 1,0, ± 1,5 |
| Вариация измерений уровня (уровня раздела сред), мм, | £ |γ| |
| Пределы допускаемой приведенной к диапазону выходного аналогового сигнала погрешности преобразования измеренного значения уровня (уровня раздела сред) в выходной аналоговый сигнал, % | ± 0,15 |
| * - В зависимости от заказа. Фактическое значение указывается в паспорте | |
Документация

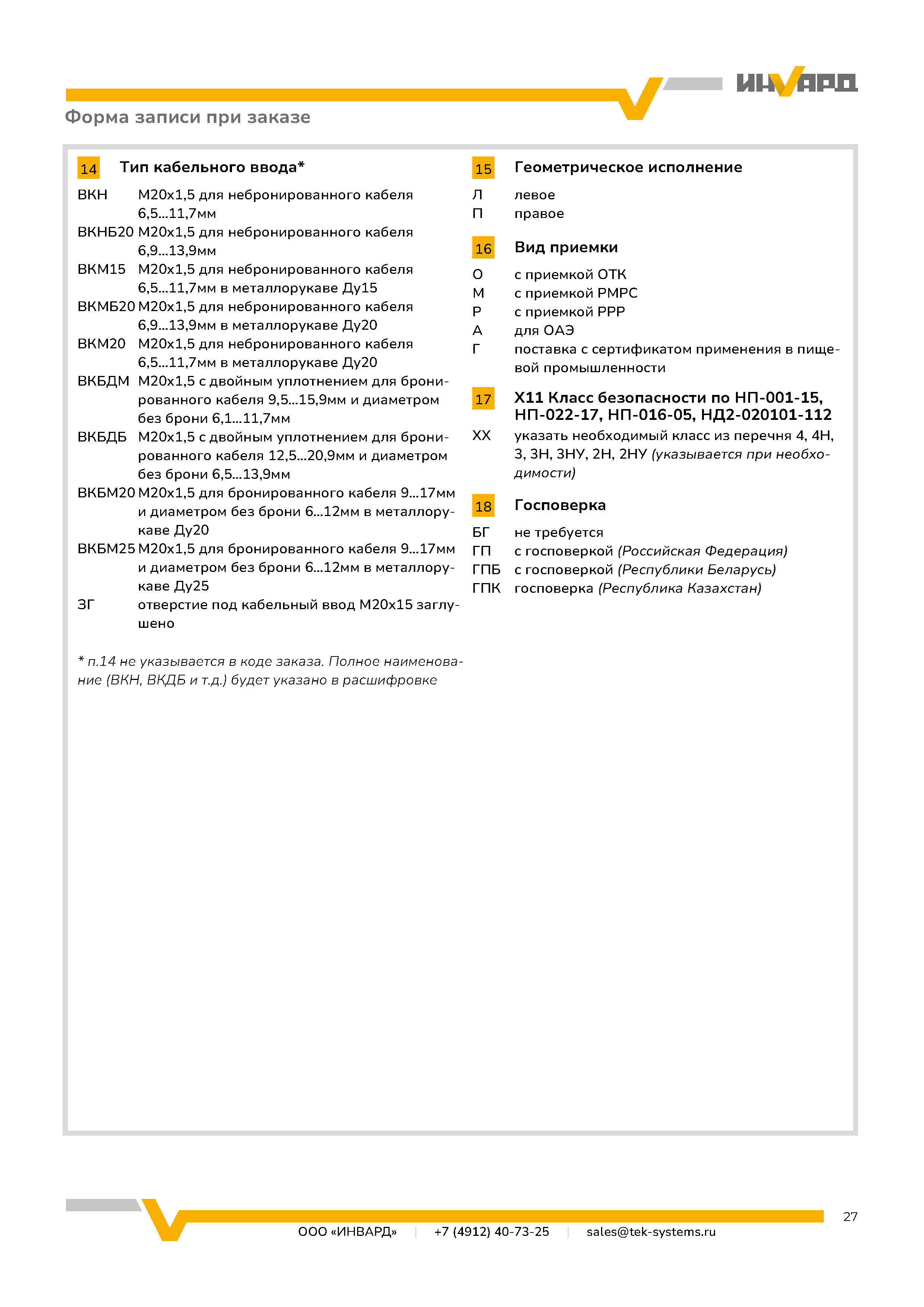

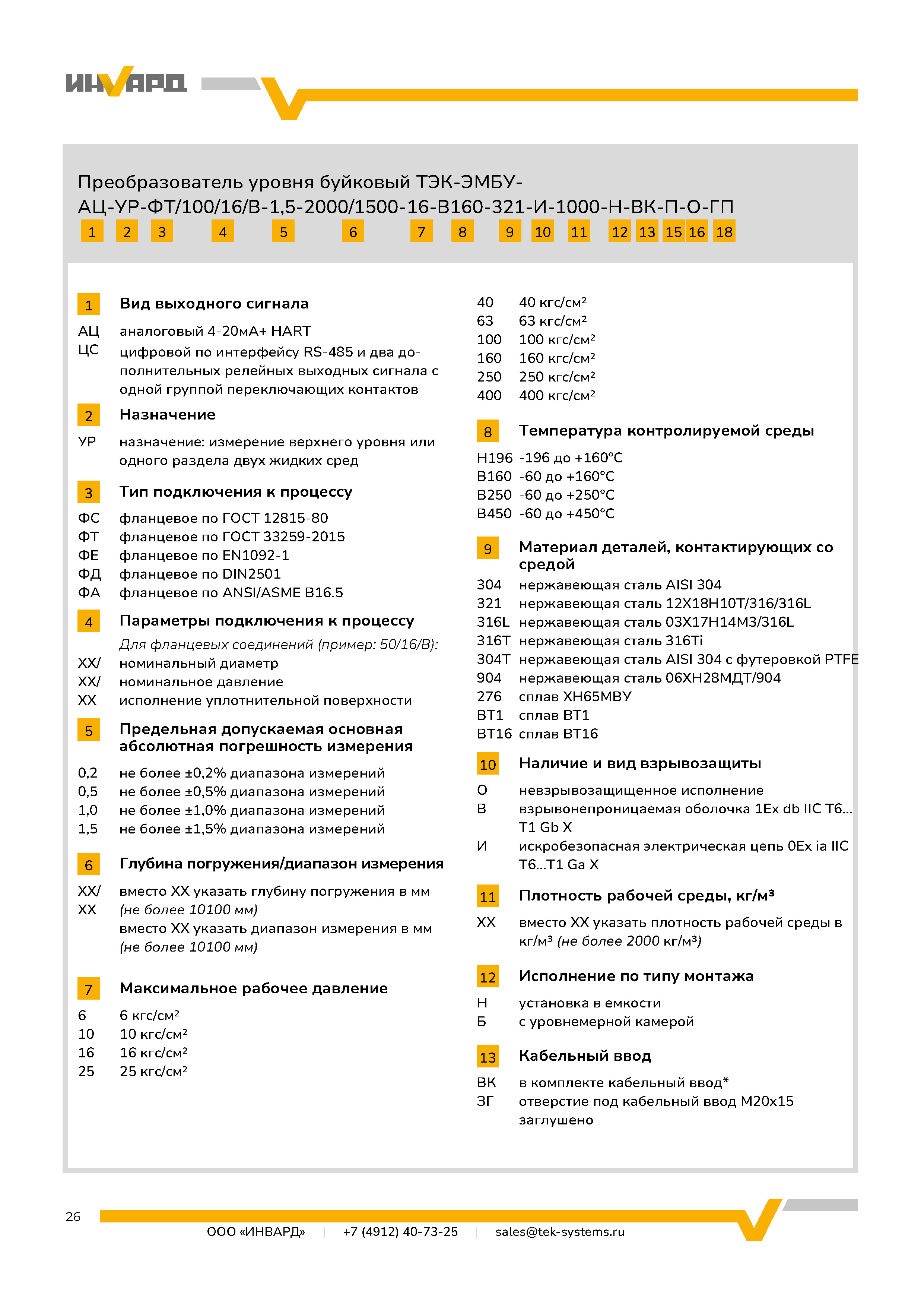

Опросный лист ТЭК-ЭМБУ
88.5 Кб
Сертификат SIL2 ТЭК-ЭМБУ
273.2 Кб
