Основные сферы применения вибрационных датчиков уровня
Модификации вибрационных сигнализаторов уровня ВИБРОТЭК
Вибрационный сигнализатор уровня ВИБРОТЭК – одно из необходимых звеньев систем автоматического управления множества технологических процессов, завязанных на контроле уровня рабочей среды, жидкой или сыпучей, а именно – в качестве датчика предельного уровня, верхнего или нижнего, а также контроле наличия или отсутствия этой среды в трубопроводах. Принцип действия ВИБРОТЭКА основан на технологии фиксирования частоты распространения акустических сигналов (вибраций) в средах с разной плотностью. Компания «Инвард» производит несколько модификаций этого вибрационного датчика, каждая из которых идеально подходит к конкретным техническим условиям:
| ВИБРОТЭК-У | ВИБРОТЭК-РС | ВИБРОТЭК-УС | ВИБРОТЭК-ТО |
|---|
 |  |  |  |

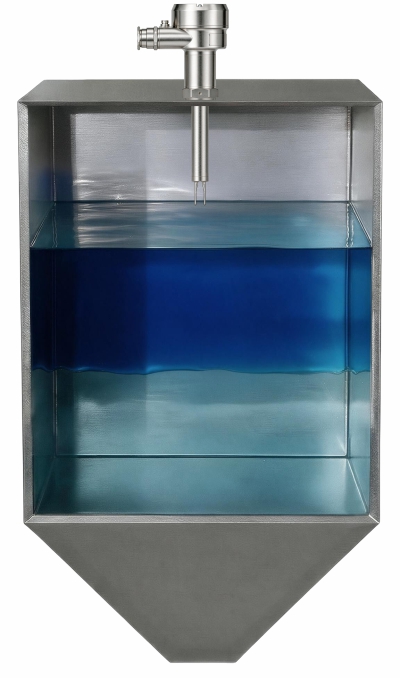

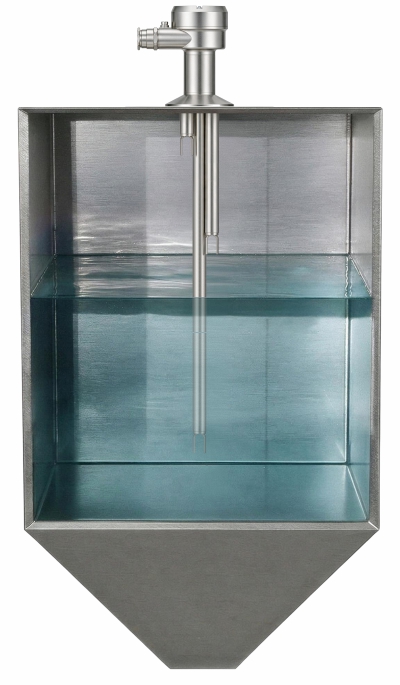

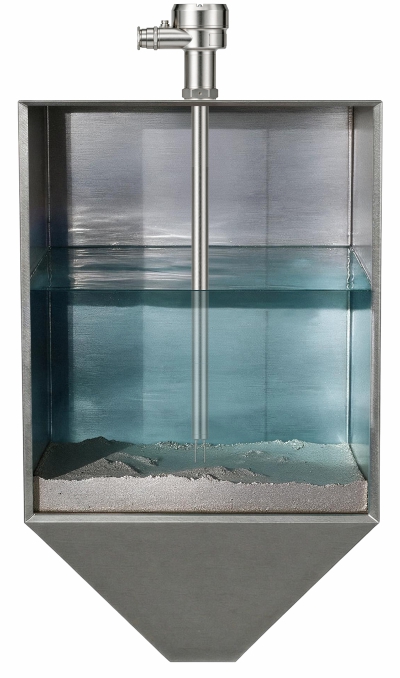

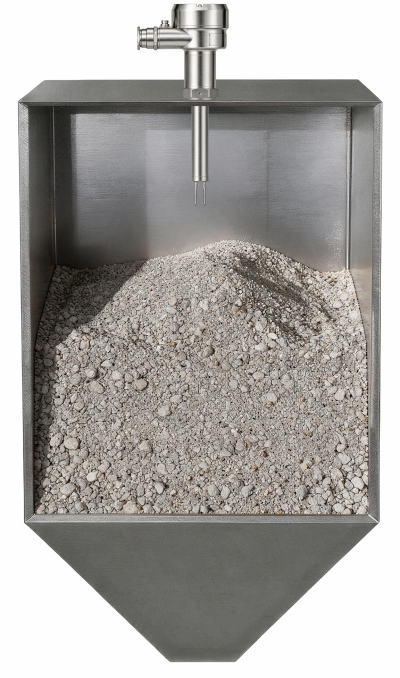

| Датчик уровня/наличия жидкой среды | Сигнализатор уровня раздела двух несмешиваемых сред с разной плотностью (пример: нефть и вода) | Сигнализатор уровня сыпучей среды | датчики наличия твёрдого осадка в жидкости |
Виды сенсора
| ВИБРОТЭК-...-В | ВИБРОТЭК-...-В | ВИБРОТЭК-...-ВК | ВИБРОТЭК-...-ВД | ВИБРОТЭК-...-ВШ | ВИБРОТЭК-...-С |
|---|
 |  |  |  |  |  |
| Для жидких сред | Для жидких сред с температурой от 250°С до 450°С | Исполнение ТО: контроль твердого осадка.
исполнение У (уровень жидкости) при изготовлении датчика из спец. материалов (титан, 904L, Hastelloy и т.д.) | Для сыпучих сред с гранулами размером до 7 мм и плотностью от 200кг/м3 | Для сыпучих сред без ограничения по размеру и форме гранул/сырья и плотностью от 50кг/м3 | Для сыпучих сред с гранулами размером до 30мм и плотностью от 50кг/м3 |
Принцип работы вибрационных датчиков
По принципу действия вибрационный сигнализатор уровня ВИБРОТЭК напоминает камертон – музыкальный инструмент, издающий звук эталонной тональности при ударе по нему. Кстати, и по внешнему виду тоже: чувствительный элемент датчика уровня – это вилка с двумя зубцами (отсюда его широко распространённое название – вибровилка). Интегрированный в устройство пьезоэлемент заставляет вибровилку колебаться с определенной резонансной частотой. При погружении вилки в рабочую среду эта частота меняется. Сигнализаторы ВИБРОТЭК при помощи своего электронного блока отслеживают частоту колебаний вибровилки и при её изменении (погружении чувствительного элемента в среду) подают автоматической системе управления соответствующий сигнал (релейный SPDT, NAMUR, дискретный 4-20 мА или любой другой по желанию заказчика прибора).
Преимущества вибрационного сигнализатора уровня ВИБРОТЭК
Датчики предельного уровня ВИБРОТЭК способны работать с точностью 5 мм с повторяемостью срабатывания не более 1 мм. Вибрационные сигнализаторы функционируют в широком диапазоне температур и давлений, подходят практически для любых резервуаров. Их отличительные особенности:
- минимальный уровень потребности в зарубежных комплектующих/материалах при производстве;
- устойчивая работа с практически любыми средами (жидкости; сыпучие материалы; агрессивная среда);
- улучшенная система самоочистки сенсора датчика от налипания;
- инновационная самодиагностика; индикация и последующая компенсация наличия отложений на сенсоре;
- проверка уровня жидкости в нескольких режимах;
- возможность контроля уровня в 2 точках (двухзондовая версия датчика);
- повышенная устойчивость датчика к неблагоприятным внешним воздействиям; взрывозащищённость (опционально).
Как узнать стоимость нужной модификации вибрационного датчика ВИБРОТЭК
Купить датчики контроля уровня ВИБРОТЭК можно у компании «Инвард». Чтобы купить вибрационный сигнализатор уровня ВИБРОТЭК, достаточно заполнить форму обратной связи на сайте «Инвард» или отправить электронное письмо с заявкой. Срок ответа на обращение составляет не более 1 рабочего дня. Для получения грамотной и оперативной консультации по конкретному датчику можно заказать звонок. Опытный технический специалист обсудит с вами условия замеров (давление, температура и другие свойства контролируемой среды; прочие важные подробности) и предложит подходящую модификацию. Цена датчика напрямую зависит от его модификации, материалов исполнения и условий контроля уровня (например, требований к взрывозащищённости заказываемого прибора).
Скачать техническое описание
