| от 300 000 руб. | от 20 рабочих дней |
| Внесен в Госреестр СИ РФ (№ 98753-26) Межповерочный интервал: 5 лет (жидкость), 4 года (газ) Измерение жидкостей и газов Для монтажа не требуются прямые участки Различные варианты материалов проточной части для использования в коррозионно-агрессивных средах (включая хастеллой, тантал, титан) Одновременное измерение массового и объемного расхода, плотности и температуры Вариативность монтажной длины (при заказе) Компенсация влияния температурных колебаний благодаря встроенным датчикам температуры Кориолисовые расходомеры обеспечивают стабильность нуля; до 0,03 кг/ч Простота и удобство ремонта благодаря модульному исполнению электронного преобразователя |
от 1 до 300 мм
Универсальный расходомер для широкого диапазона расходов. Форма трубок обеспечивает максимальную чувствительность к низким расходам.
от 2 до 100 мм
Малая высота сенсорной части с малым изгибом трубок позволяет проводить высокоточные измерения в ограниченных пространствах.
от 40 до 300 мм
Расходомер с оптимизированной формой сенсора. Оптимальное решение для измерения больших расходов при малой монтажной длине.
от 6 до 25 мм
Расходомер с минимальной монтажной длиной для трубопроводов небольших диаметров.

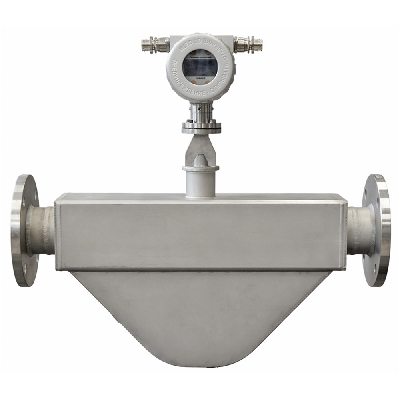

Массовые (кориолисовые) расходомеры ИНМАСС обеспечивают высокоточные измерения свободные от влияния внешних факторов: прямое измерение массового расхода жидкостей и газов, измерение объемного расхода, температуры, плотности. Различные варианты исполнений сенсорной части ИНМАСС обеспечивают оптимальные измерительные характеристики как на новых проектируемых точках, так и на уже существующих, обеспечивая легкую замену импортных или устаревших решений.
Принцип работы
Принцип измерения массового расхода основан на измерении разности фаз амплитуды колебаний трубок первичного преобразователя расхода, возникающей в результате действия силы Кориолиса при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя (при увеличении плотности уменьшается резонансная частота и наоборот). Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем, определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.
Основные сферы применения
Массовые расходомеры серии ИНМАСС представляют собой передовые измерительные устройства, основанные на принципе колебаний трубопроводных элементов с использованием силы Кориолиса. Эти приборы предназначены для высокой точности и надежности измерения нескольких ключевых параметров в индустриальных средах: массового и объёмного расхода, плотности, температуры, а также позволяют осуществлять автоматический контроль и мониторинг параметров транспортируемых жидкостей и газов.
Принцип работы
Принцип действия массового расходомера построен на применении силы Кориолиса, возникающей при колебаниях расходомерных трубок, во время прохождения по ним измеряемой среды. Колебания не являются строго круговыми, они образуют вращающуюся систему координат, в которой действует сила Кориолиса. Массовый расходомер способен измерять сразу нескольких параметров: массовый расход (определяется по фазовому сдвигу синусоиды колебания трубок); плотность (вычисляется по частоте волны колебания трубок); объемный расход (расчитывается, исходя из значений массы и плотности); температура (измеряется встроенным датчиком PT 1000).
