| Стоимость | Срок поставки |
|---|---|
| от 75 000 руб. | от 20 рабочих дней |
| Основные технические характеристики | |
|---|---|
| Давление процесса | до 10,0 МПа |
| Температура процесса | от -100°С до +200°С |
| Выходной сигнал | • аналоговый 4-20мА; • аналоговый 4-20мА+HART; • 4-20мА + 2 релейных выходных сигнала; • RS-485, Modbus RTU; • иной – по запросу |
| Сертификация | ТР ТС 012/2011, ТР ТС 020/2011 Соответствует SIL2 (ГОСТ Р МЭК 61508) |
| Виды приемки | РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения) |
Характеристики
Узнать цену

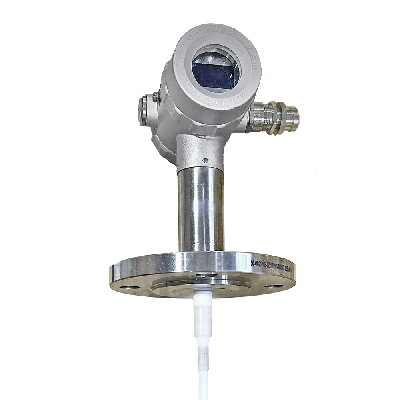

Уровнемеры РИС-121 предназначены для непрерывного измерения уровня жидких и сыпучих сред, а также для сигнализации предельных значений уровня в двух или четырех точках контроля. Уровнемеры предназначены для использования в автоматизированных системах управления технологическими процессами для сигнализации аварийных и технологических уровней жидкостей и сыпучих продуктов.
РИС-121 предназначены для работы в условиях высоких и низких температур, высокого давления, вибрационных и ударных нагрузок, агрессивных и опасных сред в технологических резервуарах, емкостях и хранилищах в стационарных условиях и на подвижных объектах, в том числе в корабельных условиях, во взрывоопасных зонах помещений и наружных установок.
Принцип действия уровнемеров РИС-121 основан на зависимости комплексного сопротивления чувствительного элемента от его глубины погружения в контролируемую среду.
Емкость и среда: Электрическая емкость определяется геометрическими параметрами электродов и свойствами диэлектрического слоя между ними. Диэлектрическая постоянная среды сильно влияет на величину емкости. Жидкости обладают значительно большей диэлектрической постоянной, чем воздух, следовательно, при повышении уровня жидкости увеличивается общая емкость системы.
Регистрация изменений: При увеличении уровня жидкости пространство между электродами постепенно заполняется веществом с высоким значением диэлектрической постоянной, что увеличивает общую емкость. Эта разница фиксируются электронным модулем.
Преобразование сигнала: Электронная схема анализирует изменение емкости и преобразует его в выходной сигнал, пропорциональный уровню жидкости. Сигнал передается далее в систему управления технологическим процессом или на местный индикатор.
РИС-121 предназначены для работы в условиях высоких и низких температур, высокого давления, вибрационных и ударных нагрузок, агрессивных и опасных сред в технологических резервуарах, емкостях и хранилищах в стационарных условиях и на подвижных объектах, в том числе в корабельных условиях, во взрывоопасных зонах помещений и наружных установок.
Принцип действия уровнемеров РИС-121 основан на зависимости комплексного сопротивления чувствительного элемента от его глубины погружения в контролируемую среду.
Область применения
- морские и речные корабли и суда, танкеры, химовозы, газовозы, морские буровые платформы;
- предприятия нефтехимической промышленности;
- тепловые, гидро- и атомные электростанции;
- предприятия пищевой промышленности.
Особенности и преимущества
- одноблочное и многоблочное исполнения;
- аналоговый и цифровой выходные сигналы;
- конфигурация по интерфейсу HART или RS-485;
- релейный выходной сигнал уровнемера и вторичного преобразователя;
- исполнение с индикацией измеренного значения уровня на индикаторе блока одноблочной конструкции;
- непрерывная диагностика целостности кабеля связи;
- оригинальная конструкция чувствительного элемента, обеспечивающая сохранение прочности и герметичности при резких изменениях температуры и давления контролируемой среды;
- регулировка уровня и дифференциала срабатывания потребителем при эксплуатации.
Комплектность
- первичный преобразователь (1 ед.);
- вторичный преобразователь (1 ед., поставляется по заказу);
- кабель связи (поставляется по заказу, по одному на каждый первичный преобразователь);
- руководство по эксплуатации;
- паспорт;
- комплект монтажных частей.
Принцип действия
Уровнемер РИС-121 работает по емкостному принципу, обеспечивающему надежный и точный контроль уровня жидкости в резервуаре. Емкостной метод базируется на изменении электрической емкости чувствительного элемента при взаимодействии с различными средами.Емкость и среда: Электрическая емкость определяется геометрическими параметрами электродов и свойствами диэлектрического слоя между ними. Диэлектрическая постоянная среды сильно влияет на величину емкости. Жидкости обладают значительно большей диэлектрической постоянной, чем воздух, следовательно, при повышении уровня жидкости увеличивается общая емкость системы.
Регистрация изменений: При увеличении уровня жидкости пространство между электродами постепенно заполняется веществом с высоким значением диэлектрической постоянной, что увеличивает общую емкость. Эта разница фиксируются электронным модулем.
Преобразование сигнала: Электронная схема анализирует изменение емкости и преобразует его в выходной сигнал, пропорциональный уровню жидкости. Сигнал передается далее в систему управления технологическим процессом или на местный индикатор.
