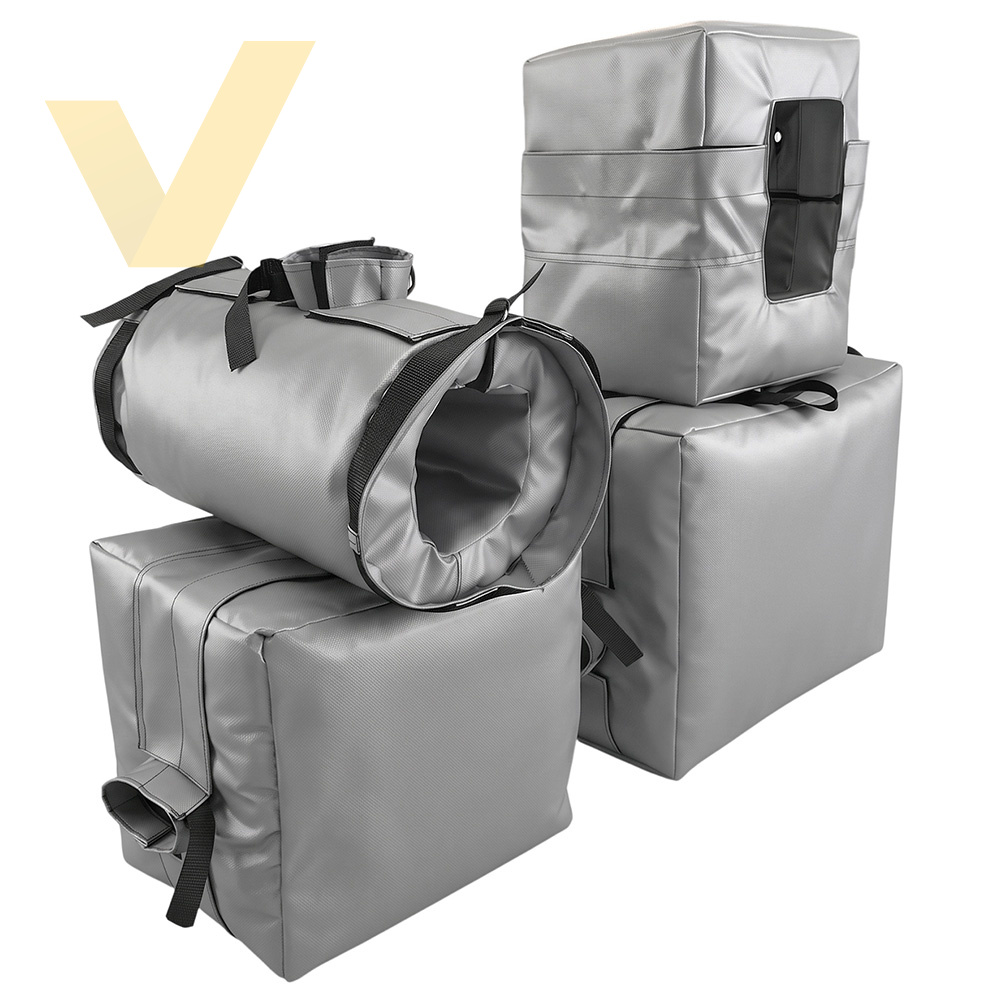

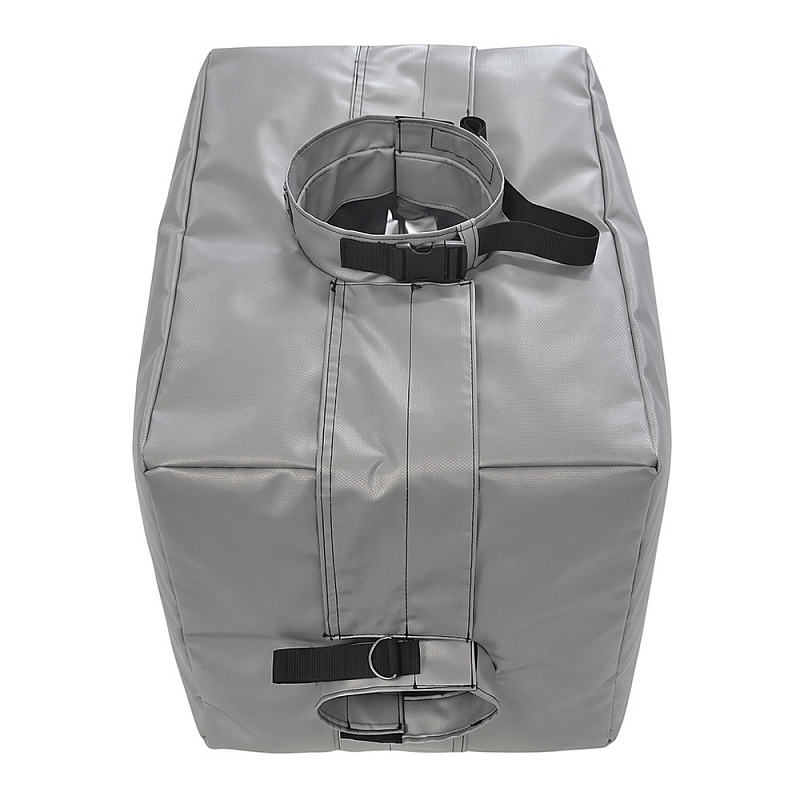

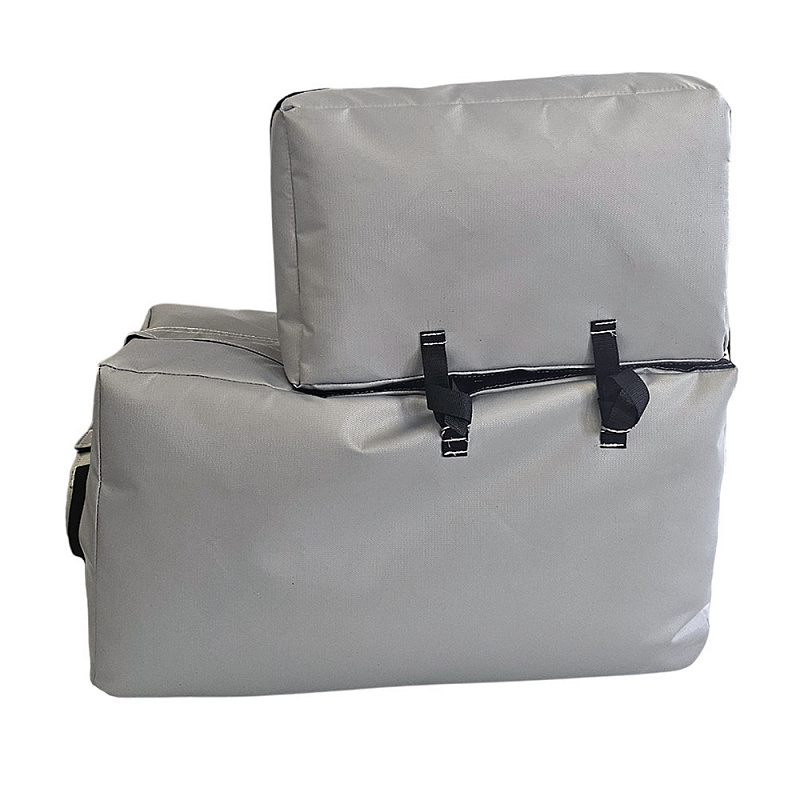

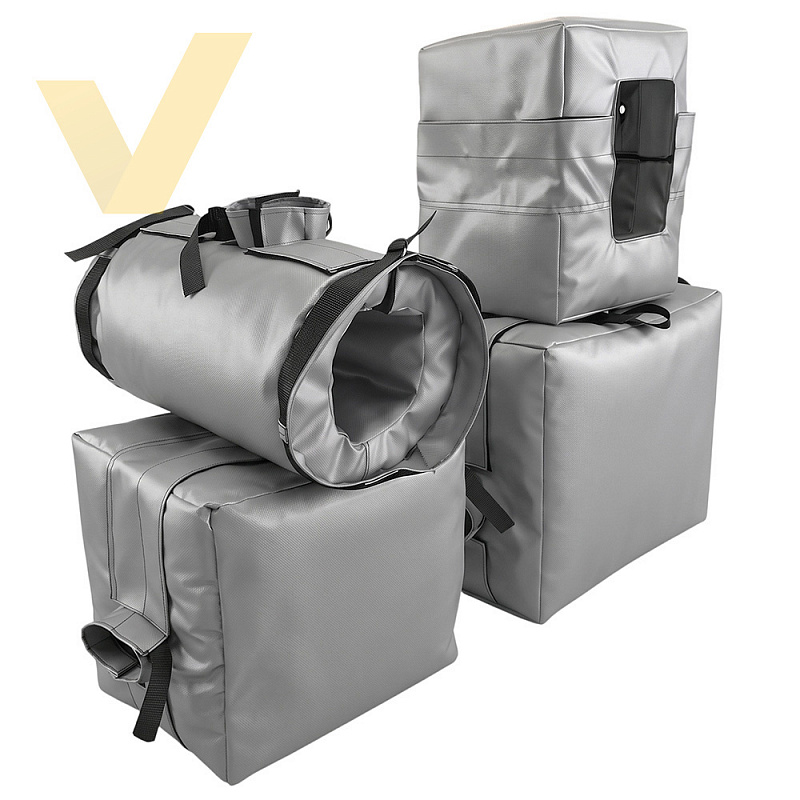

ТЭК-ИЗОЛ - термочехлы для запорной арматуры и элементов трубопроводов

Температура

от -200°С до +1100°С

Класс пожаробезопасности

НГ (негорючий)

Толщина стенки

от 20 мм

Срок службы

не менее 10 лет

Область применения

Теплоизоляционные изделия ТЭК-ИЗОЛ предназначены для снижения тепловых потерь оборудования, арматуры и отдельных участков технологических коммуникаций. Они формируют защитный слой вокруг нагретой поверхности, помогают поддерживать требуемый температурный режим и уменьшают риск получения ожогов сотрудниками при работе рядом с горячими узлами. Конструкция выполняется с учетом формы, габаритов и условий эксплуатации конкретного объекта.

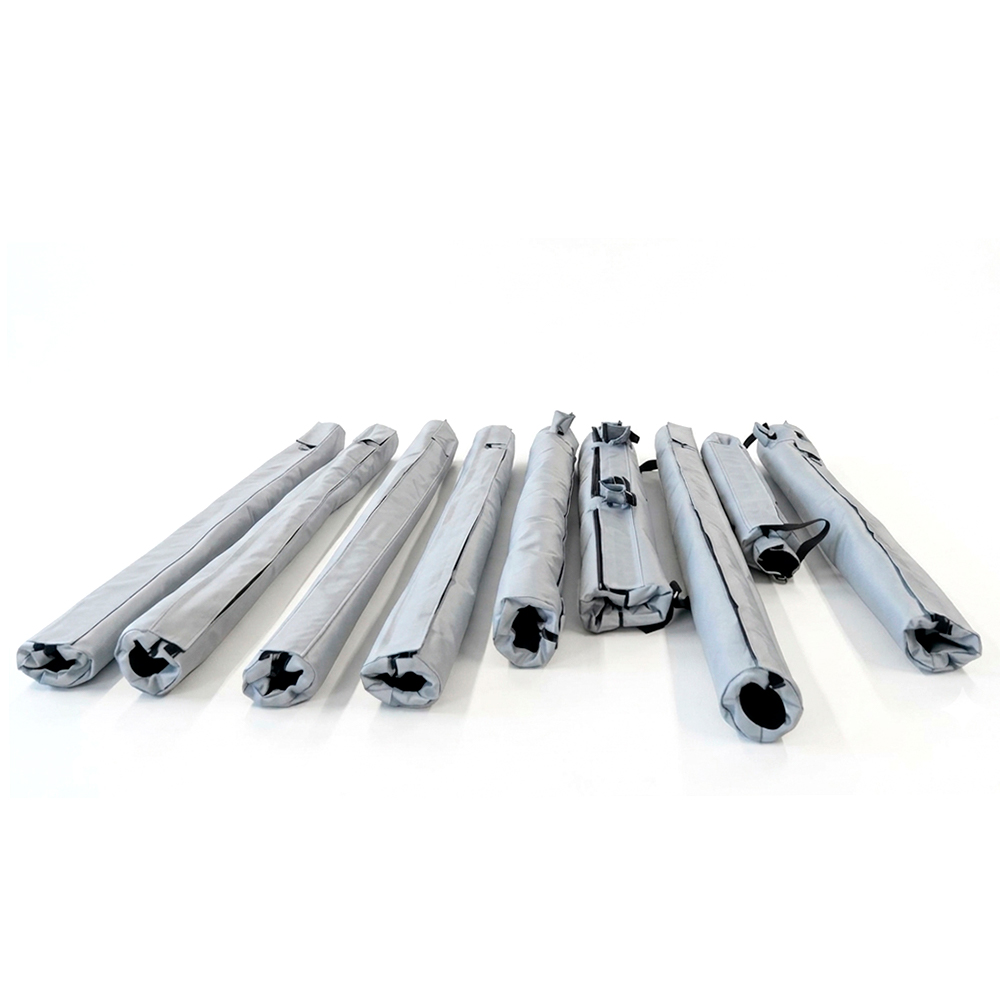

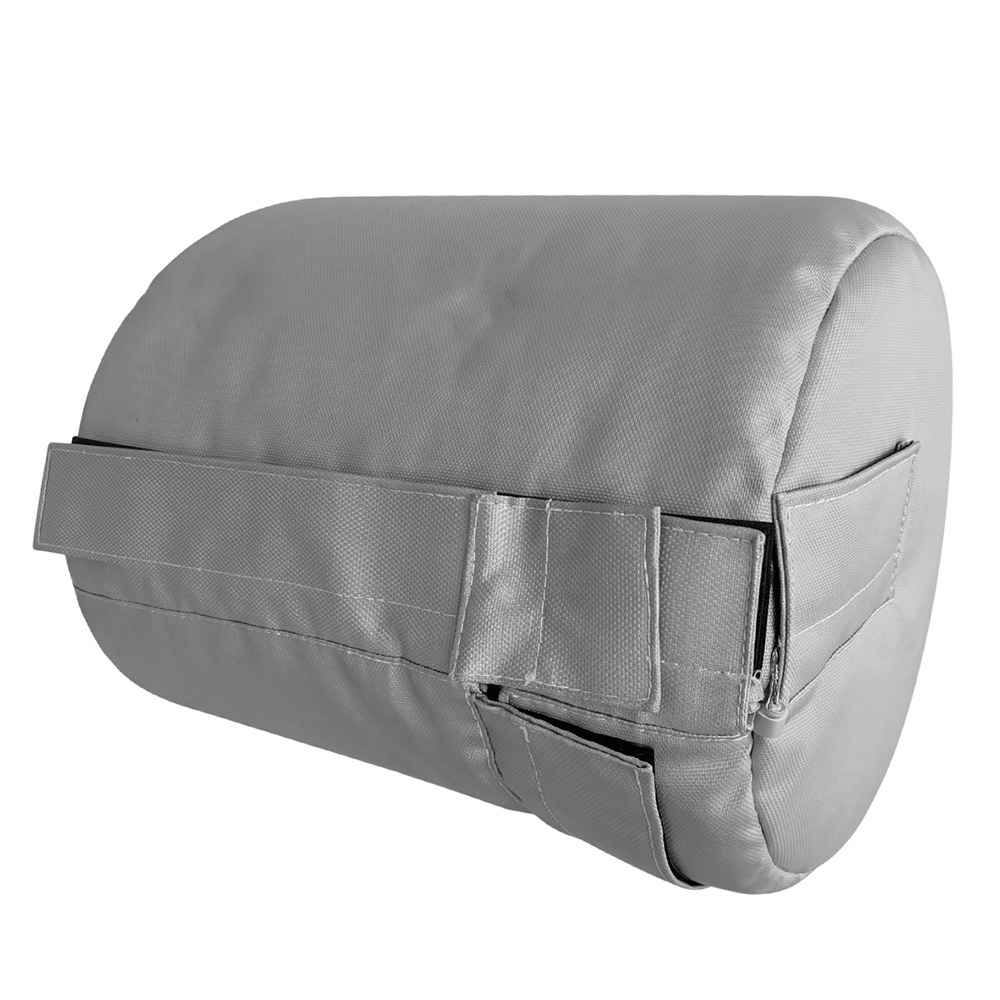

Быстросъемное исполнение позволяет демонтировать изоляцию перед осмотром, ремонтом либо заменой оборудования, а затем устанавливать ее повторно. Такое решение особенно удобно на участках, где необходим регулярный доступ к обслуживаемым механизмам. термочехлы для труб применяются для локальной защиты коммуникаций, где использование стационарной изоляции затрудняет проведение технических работ.

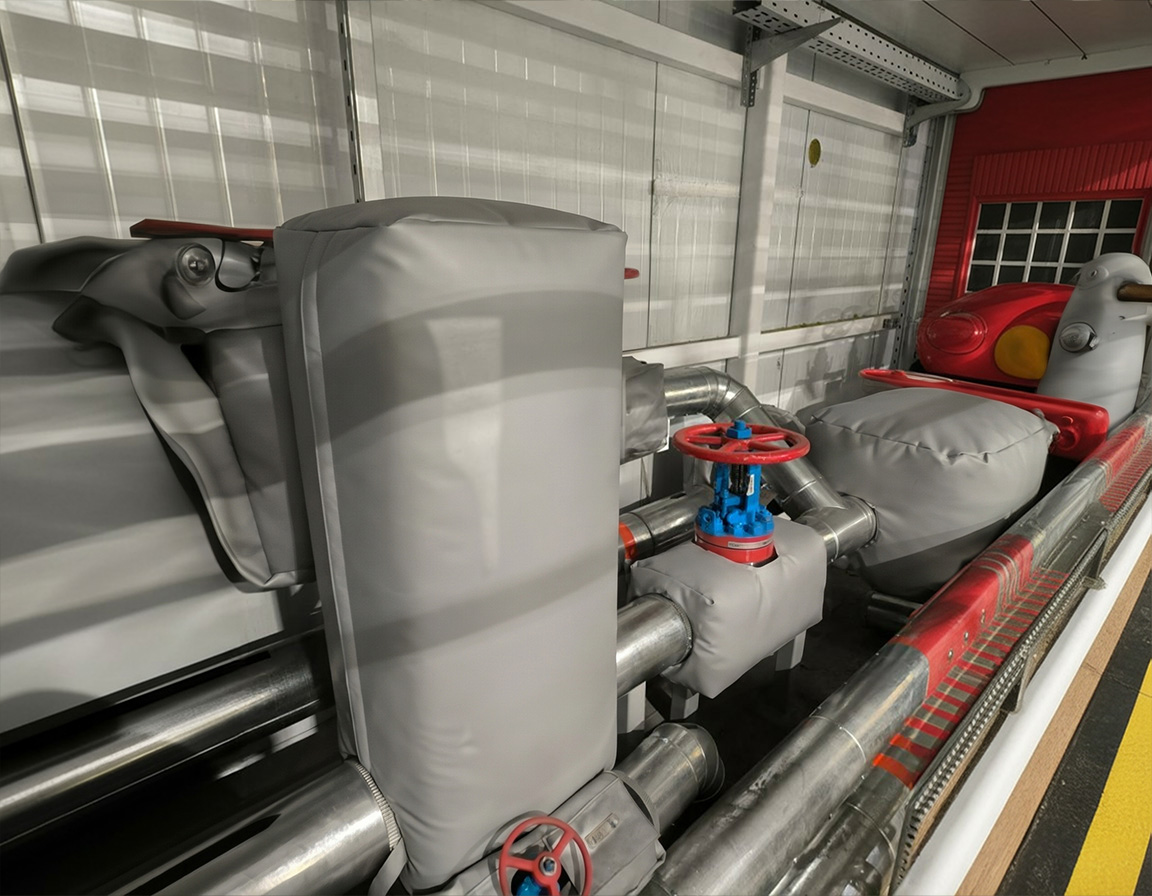

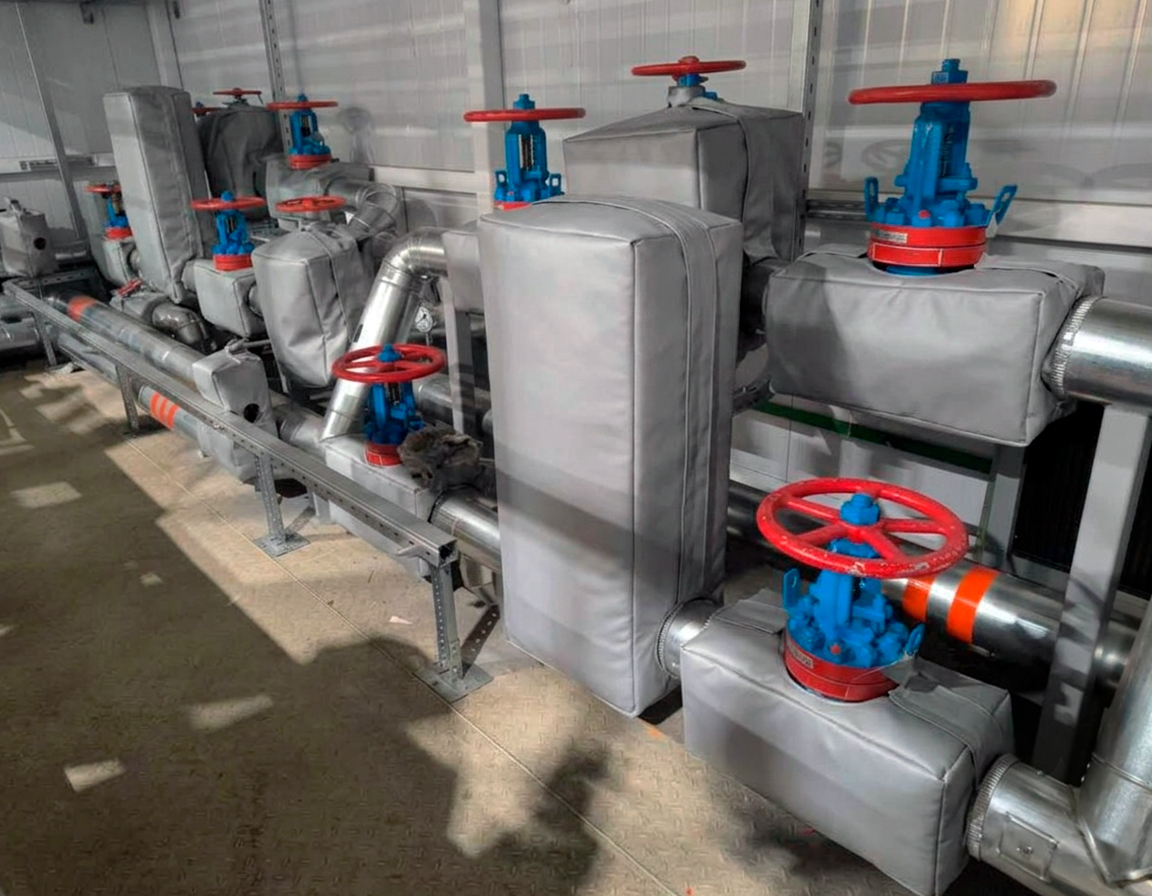

ТЭК-ИЗОЛ: примеры применения

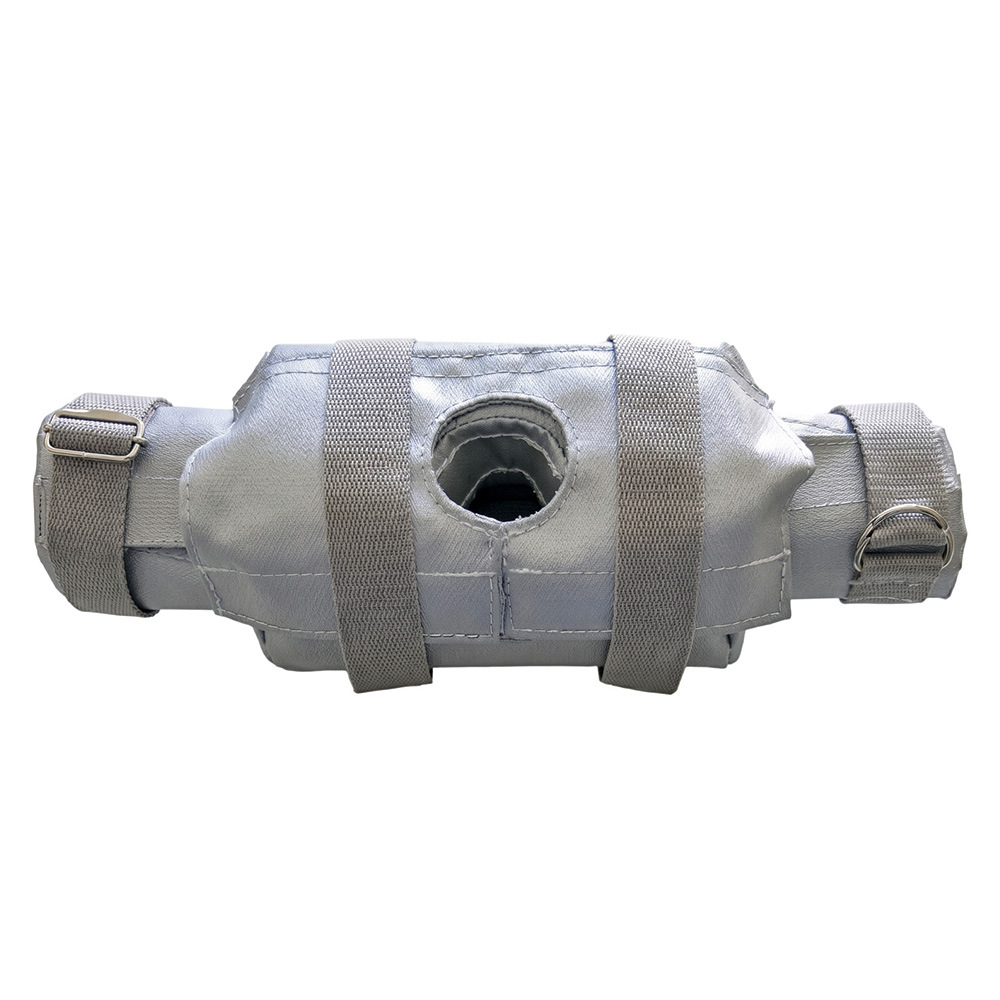

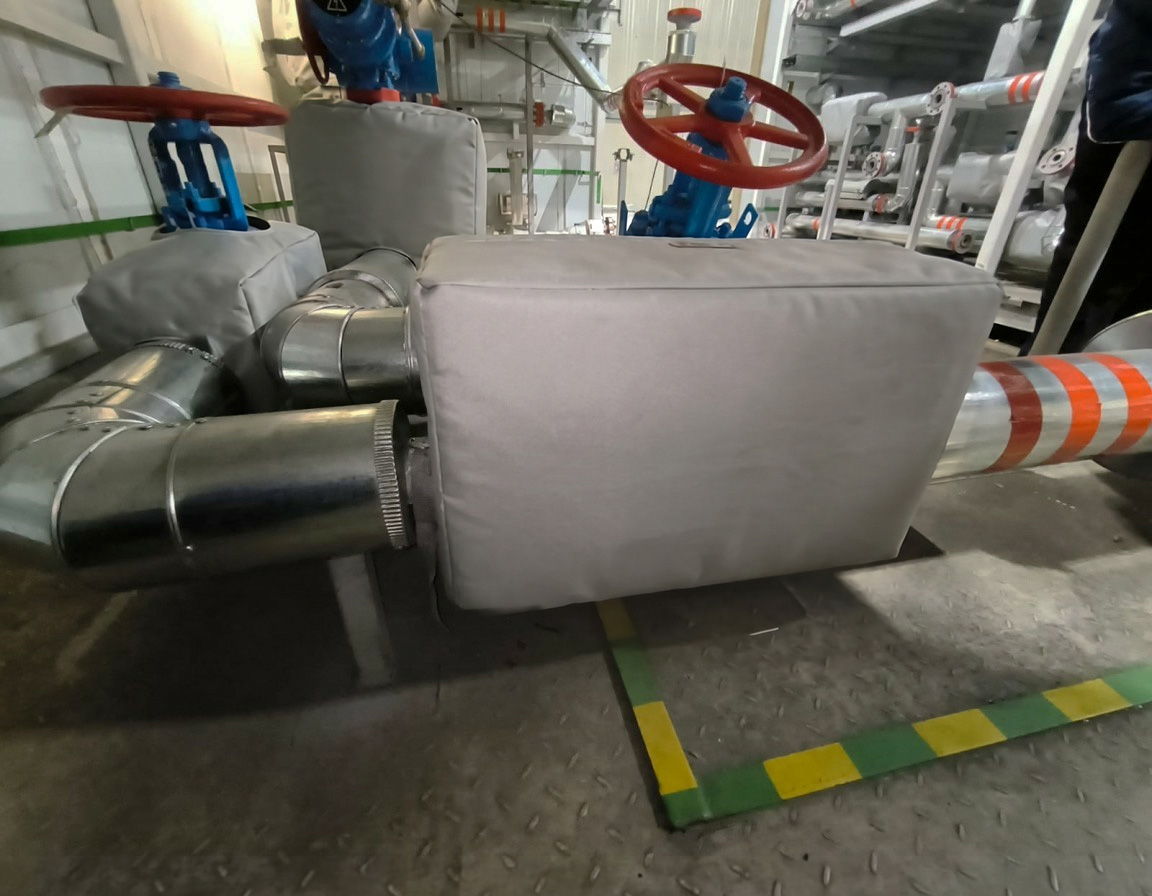

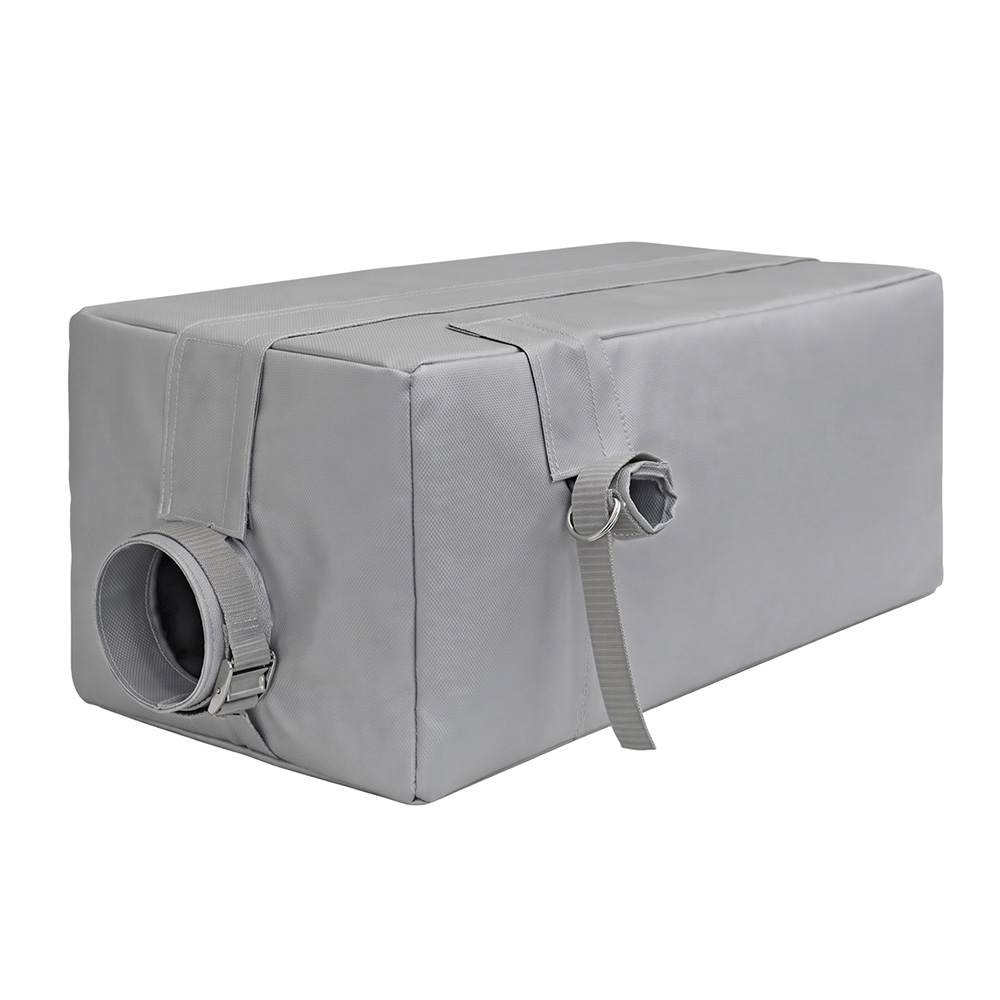

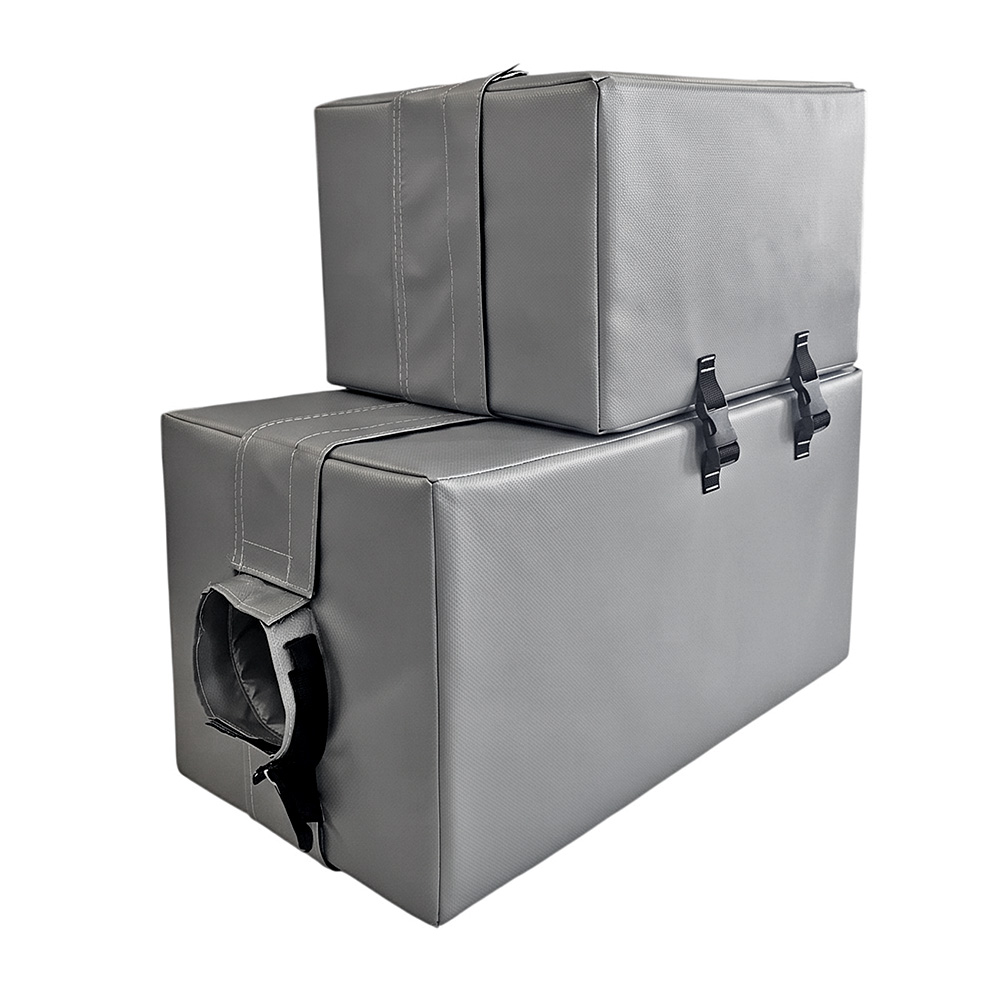

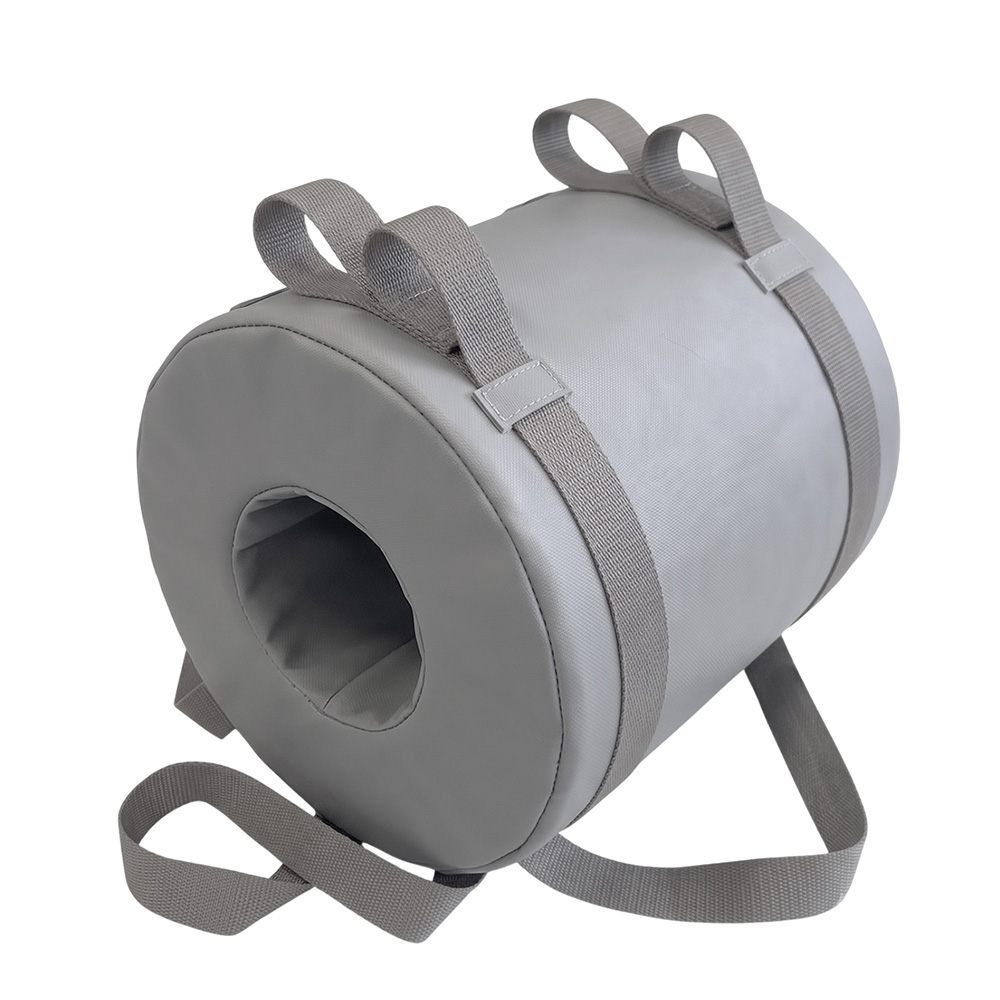

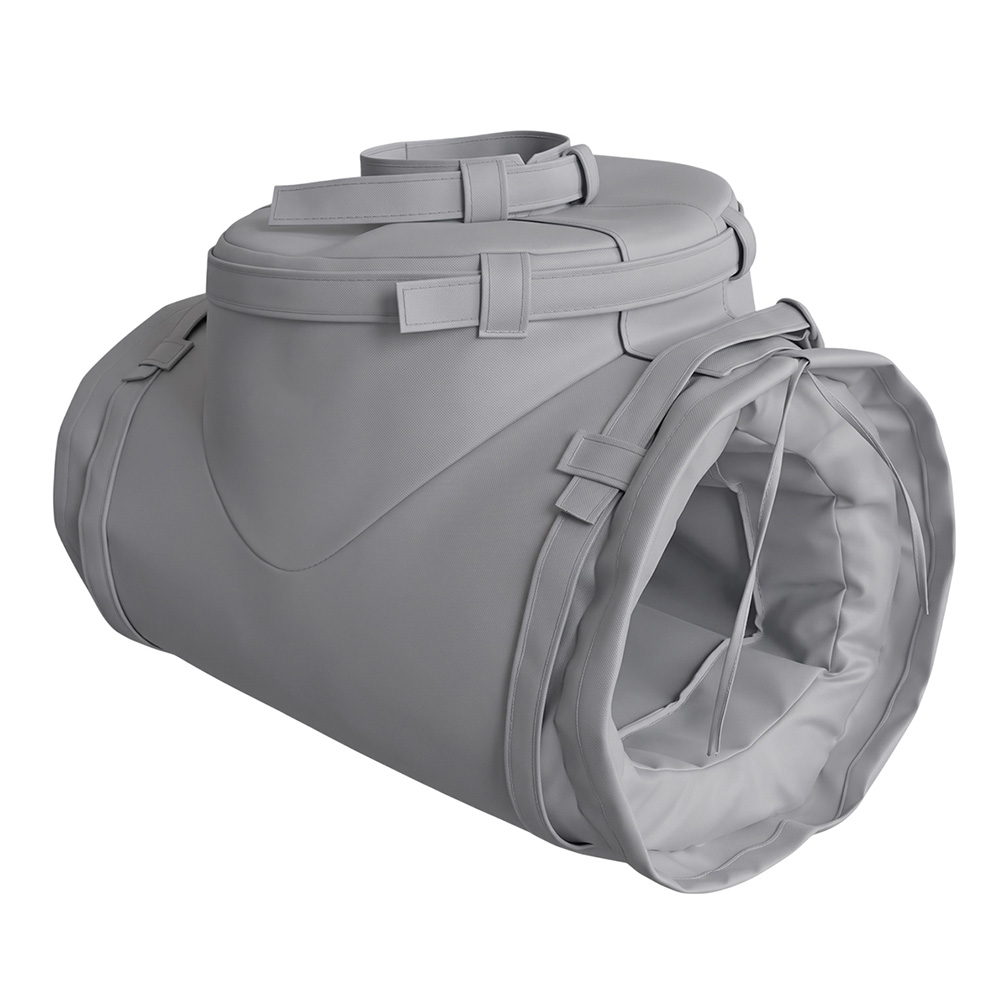

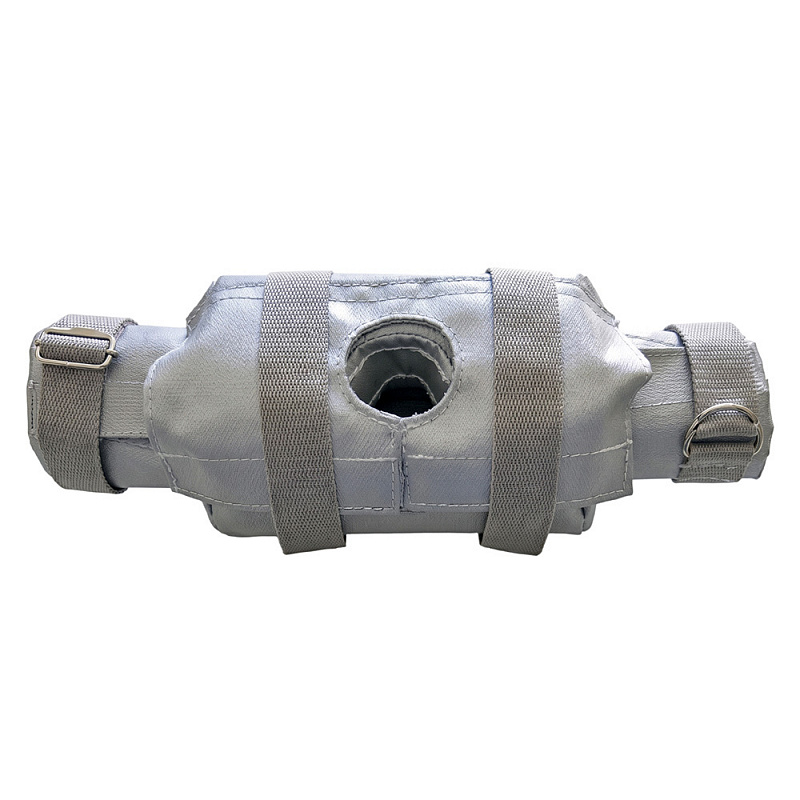

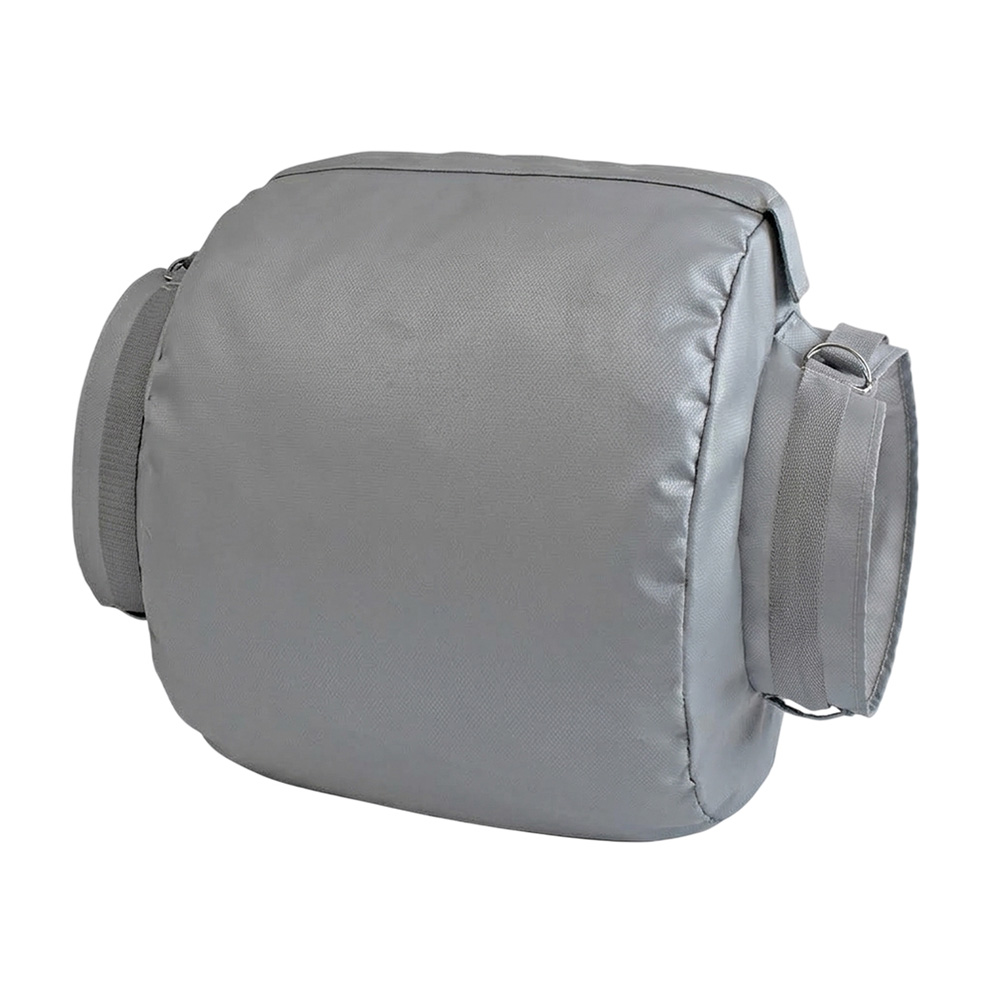

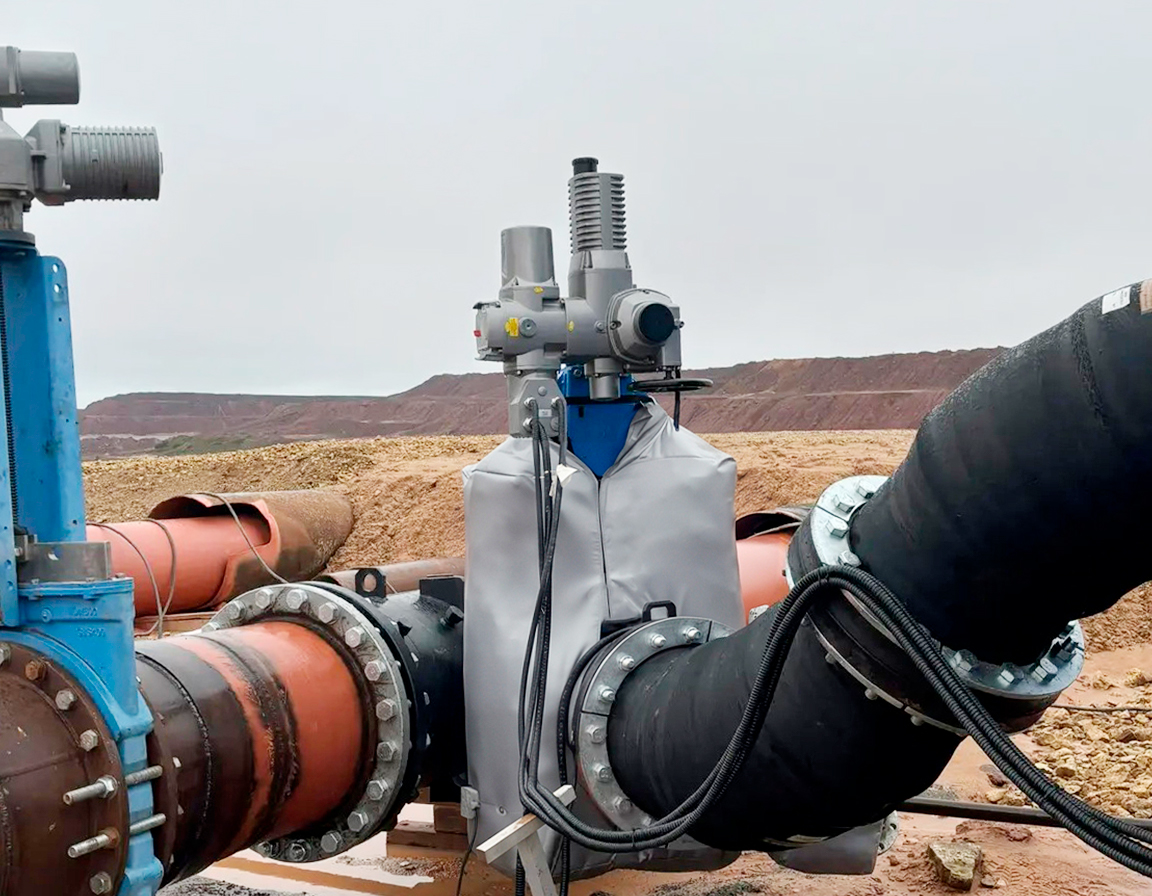

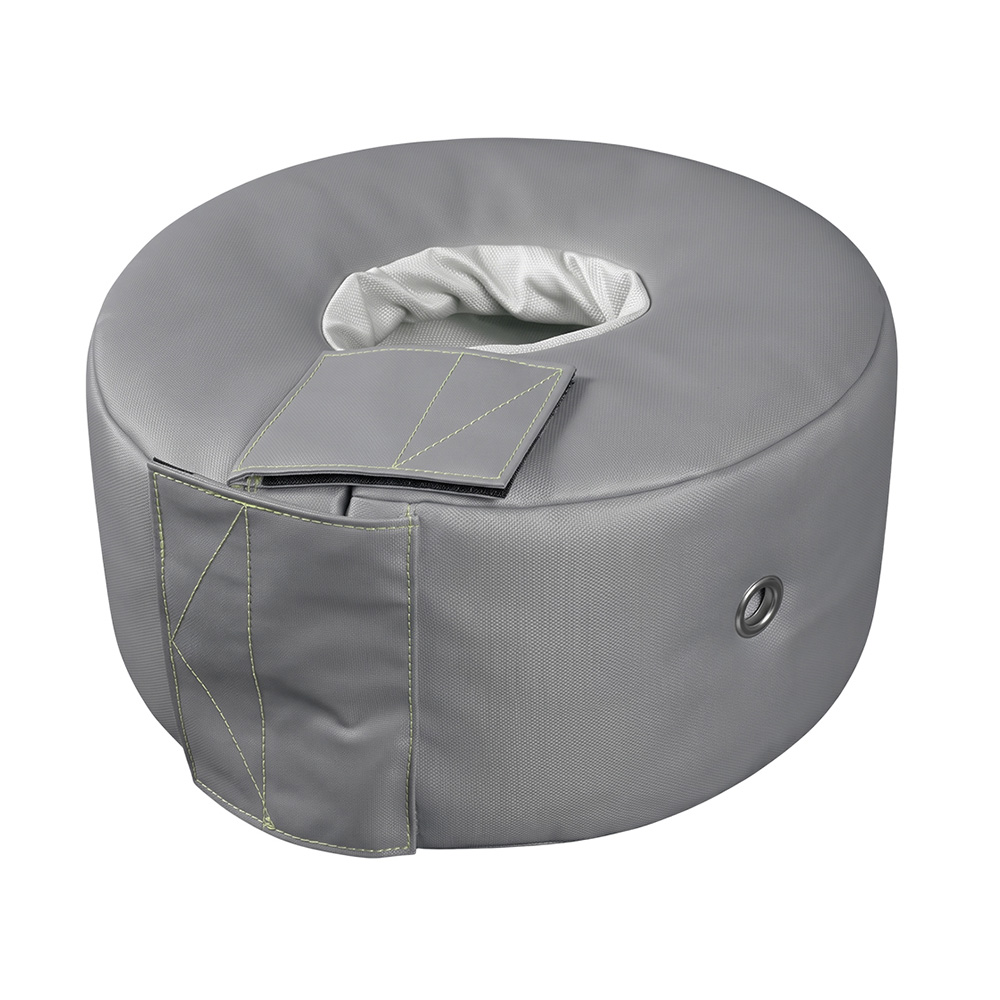

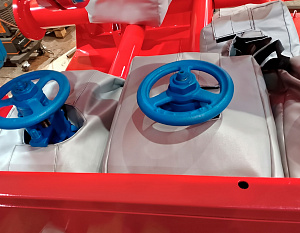

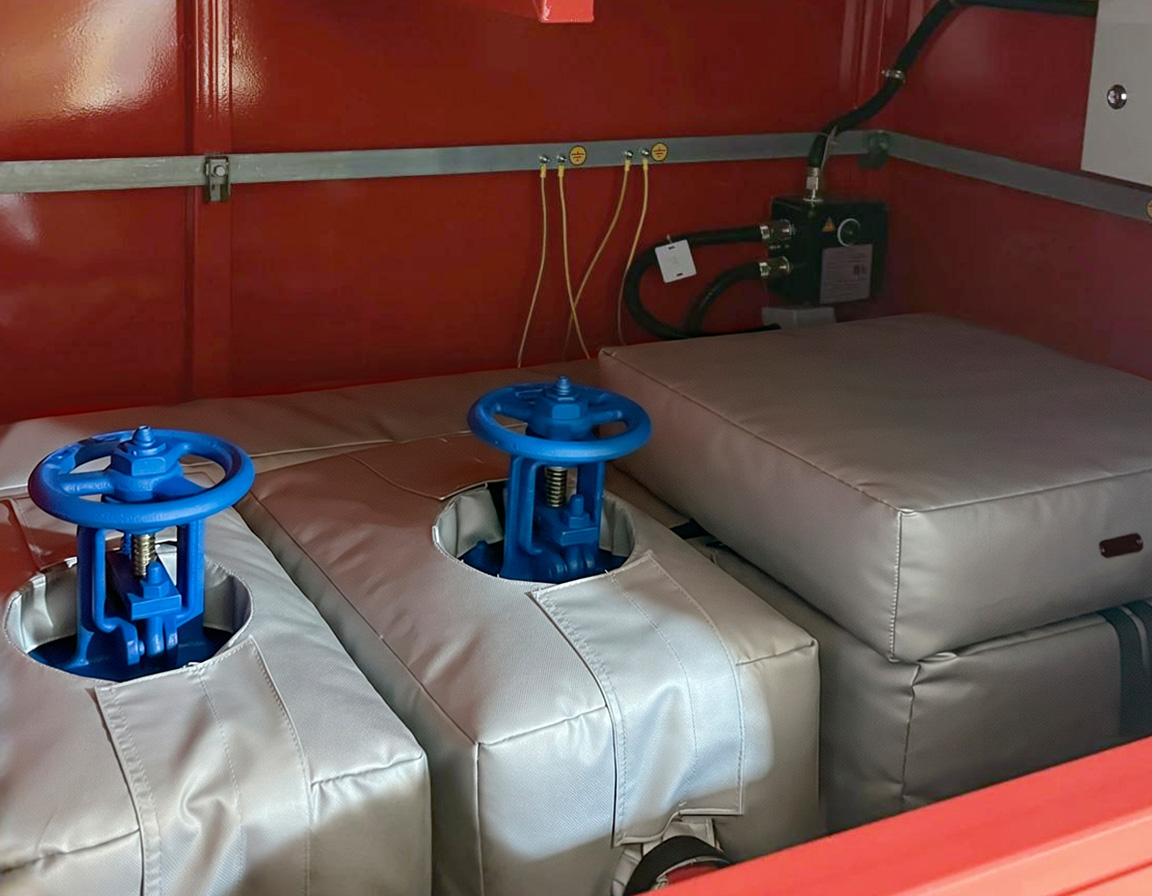

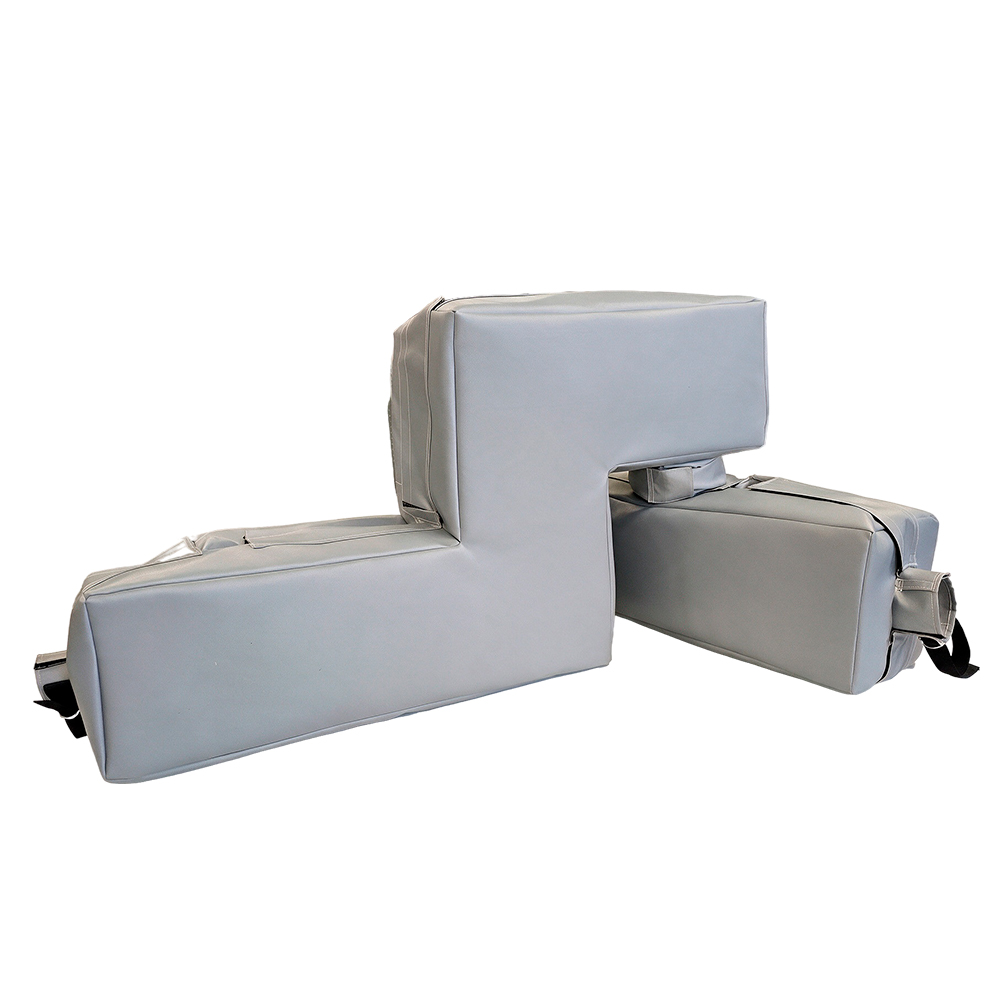

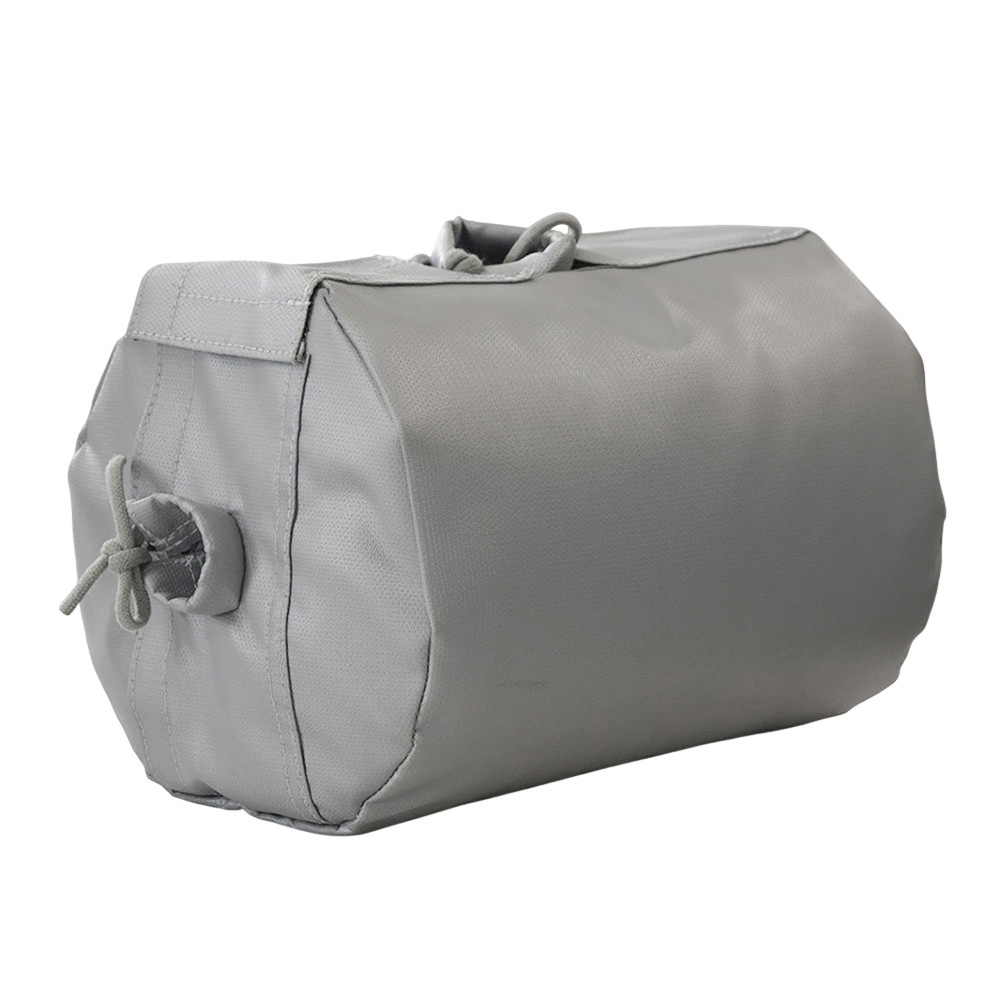

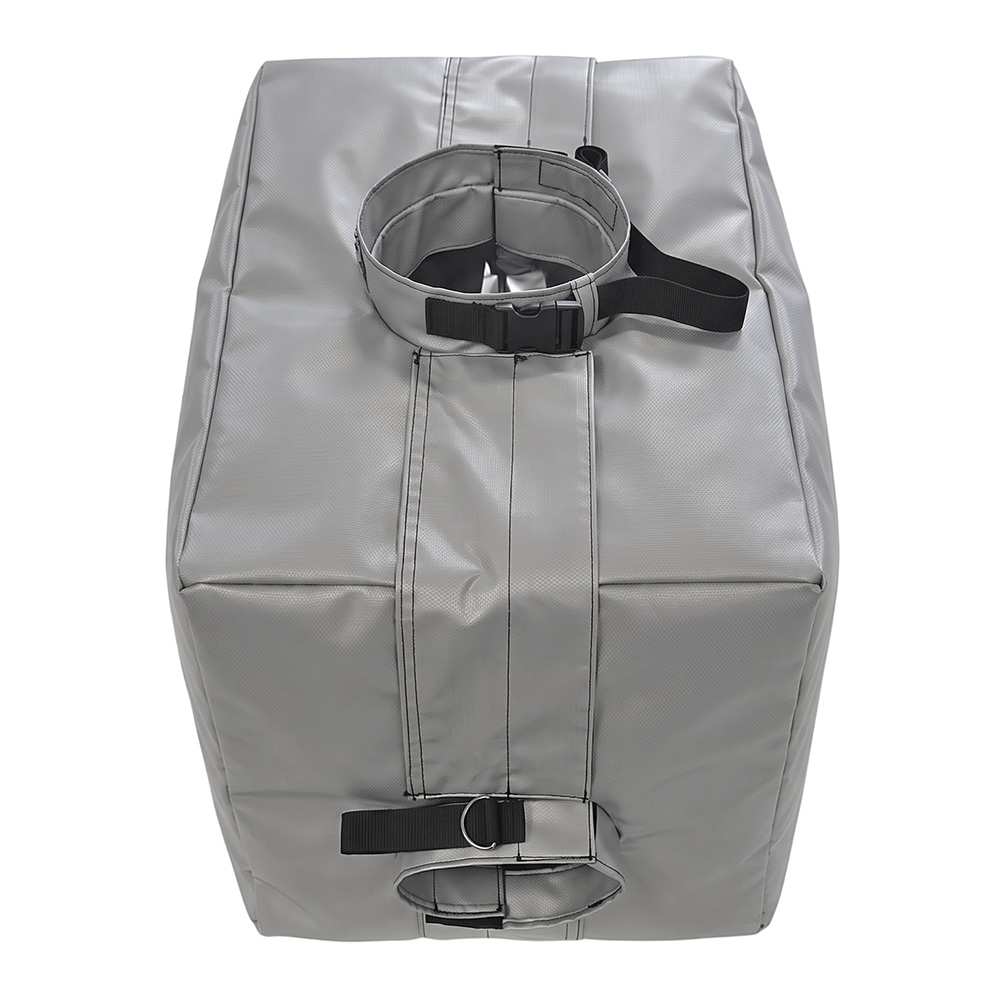

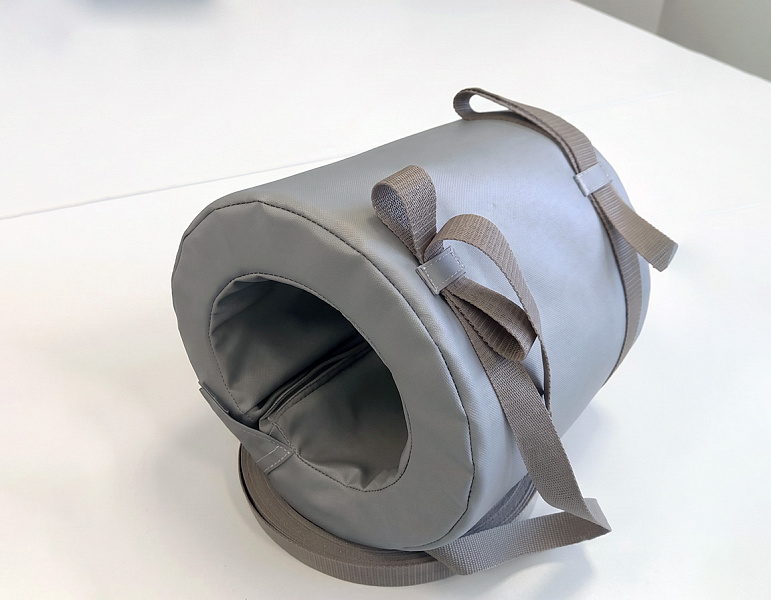

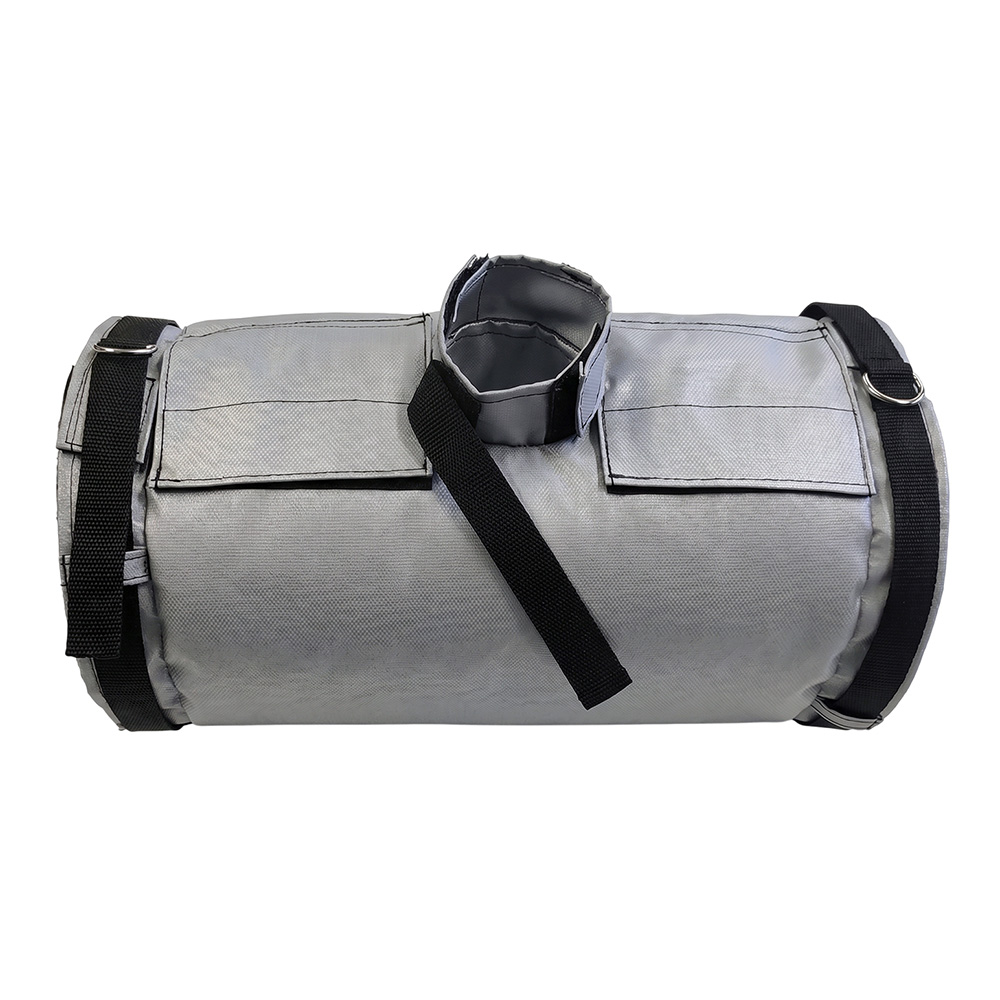

ТЭК-ИЗОЛ для шарового крана	ТЭК-ИЗОЛ для фланцевой пары	ТЭК-ИЗОЛ для клиновой задвижки

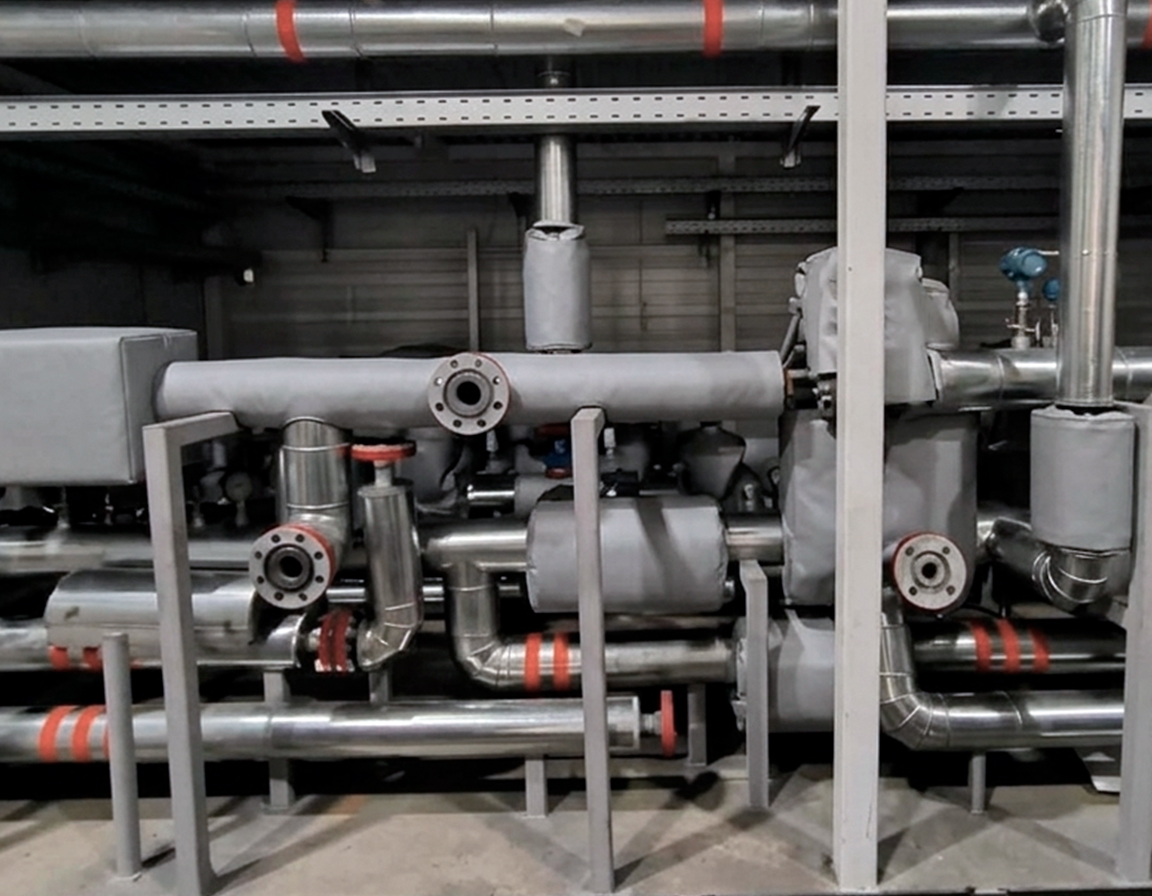

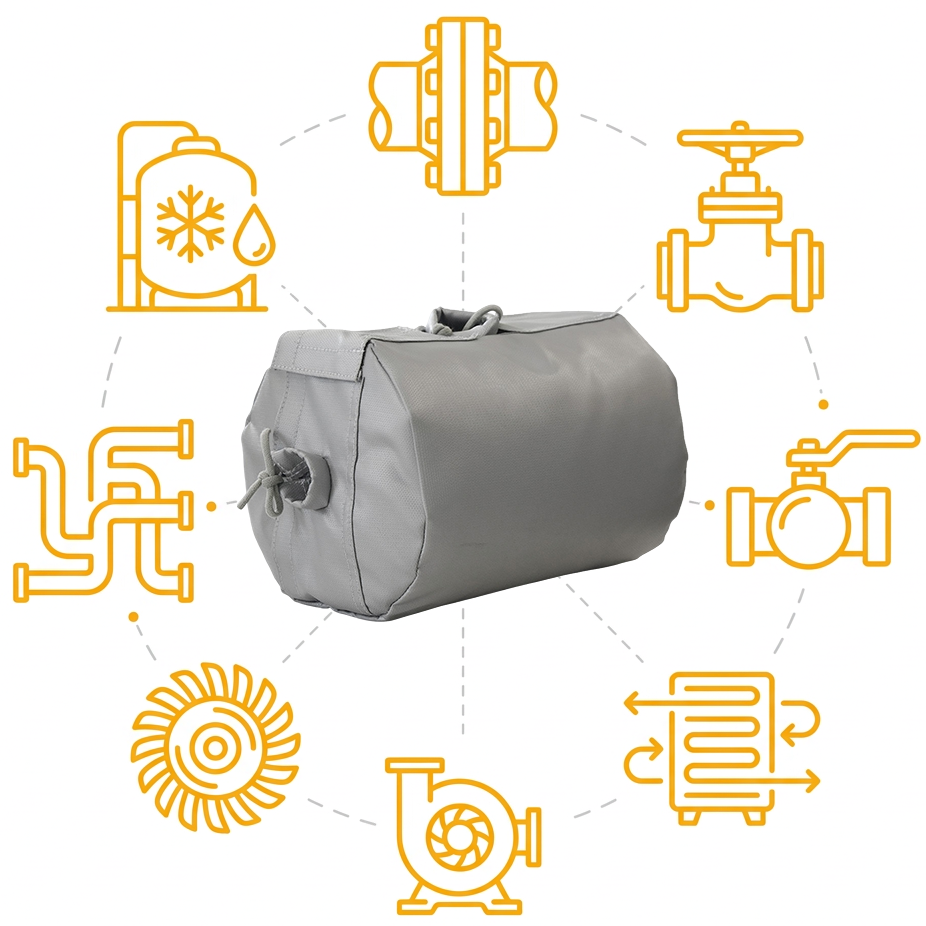

Зоны применения термоизоляционных чехлов ТЭК-ИЗОЛ

В зависимости от задачи изделия могут устанавливаться на различные объекты:

запорную и регулирующую арматуру;

фланцевые соединения и отдельные участки магистралей;

насосное, фильтрующее и технологическое оборудование;

краны, клапаны, задвижки и другие сложные по форме узлы;

агрегаты, работающие при повышенных или пониженных температурах.

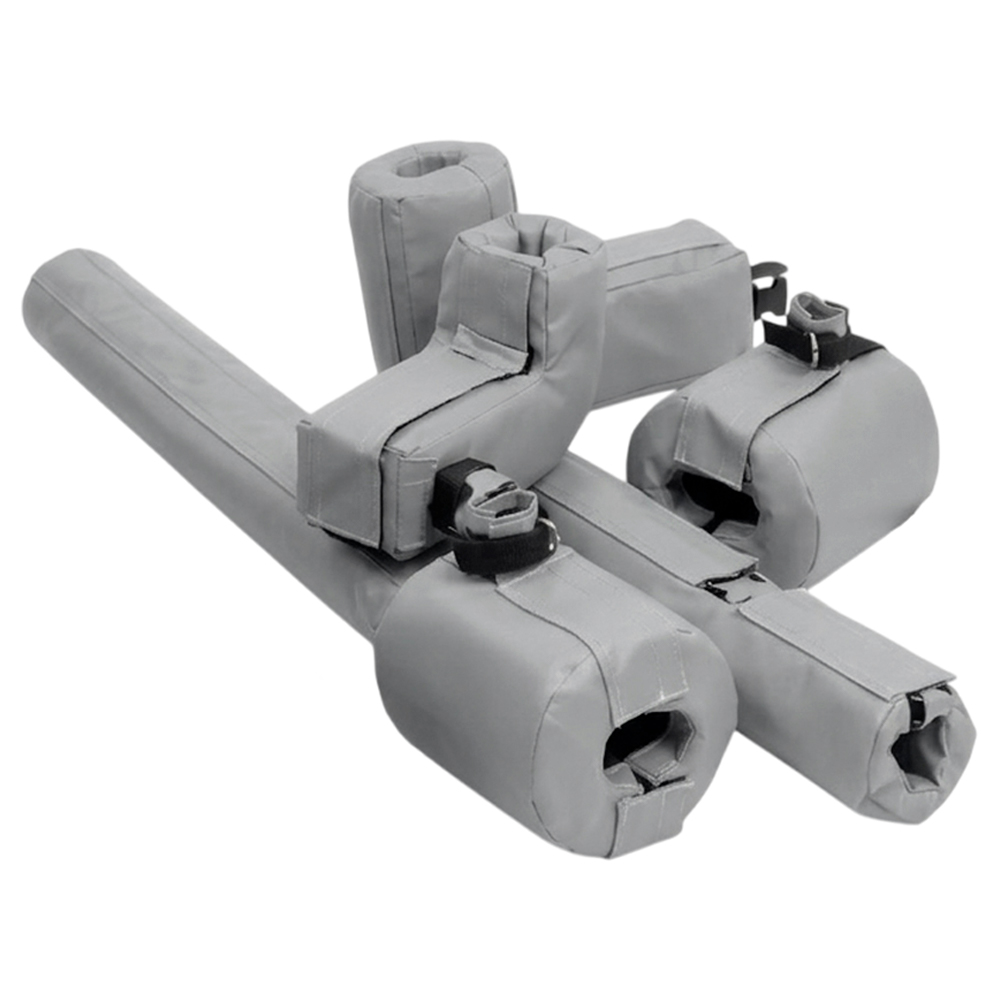

При оснащении протяженных инженерных коммуникаций термочехлы для трубопроводов дают возможность изолировать необходимые зоны, сохраняя удобный доступ к соединениям и обслуживаемым элементам.

Назначение

Сокращение
теплопотерь

Теплоизоляция узлов и элементов теплотрасс в отопительный период

Защита персонала
от ожогов

Препятствует прямому контакту с трубами высокой температуры

Защита арматуры
от внешних воздействий

Защита узлов от влажности, намерзания, термического воздействия

Защита персонала
от разбрызгивания

Защищает персонал от возможного разбрызгивания горячей или агрессивной среды

Конструкция и особенности теплоизоляции ТЭК-ИЗОЛ

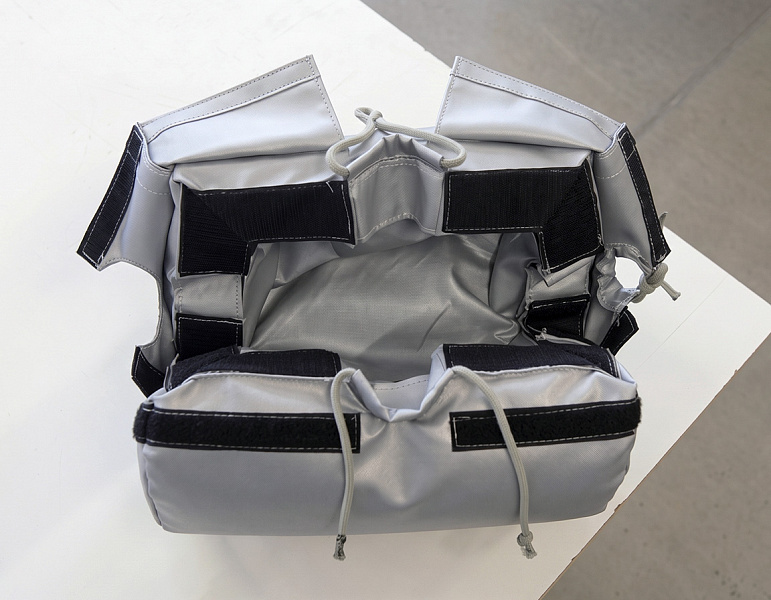

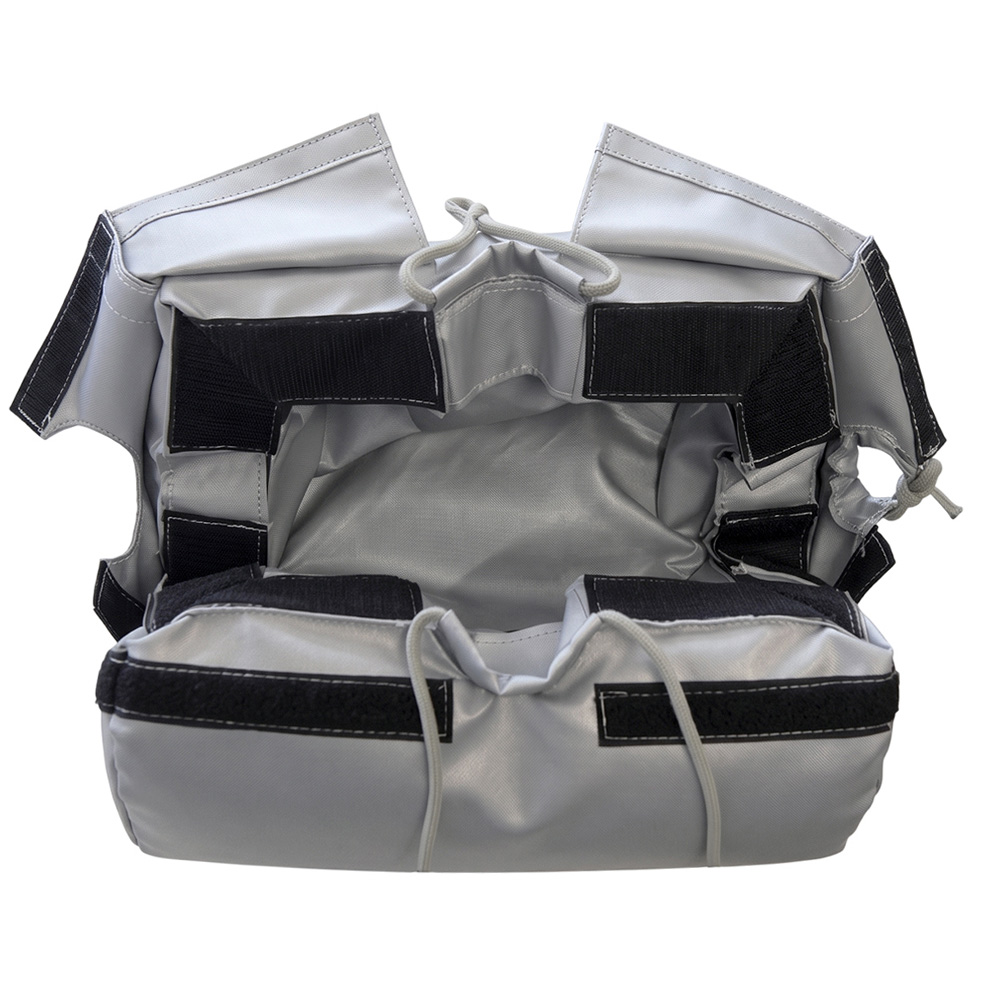

Каждое изделие проектируется под параметры защищаемого объекта. Такой подход позволяет учитывать расположение выступающих деталей, приводов, соединений и других конструктивных элементов. Плотное прилегание способствует эффективному сокращению потерь тепла и аккуратному внешнему виду установленной системы. Для часто обслуживаемой арматуры это особенно важно: оболочку можно снять без разрушения изоляционного слоя и затем вернуть на место.

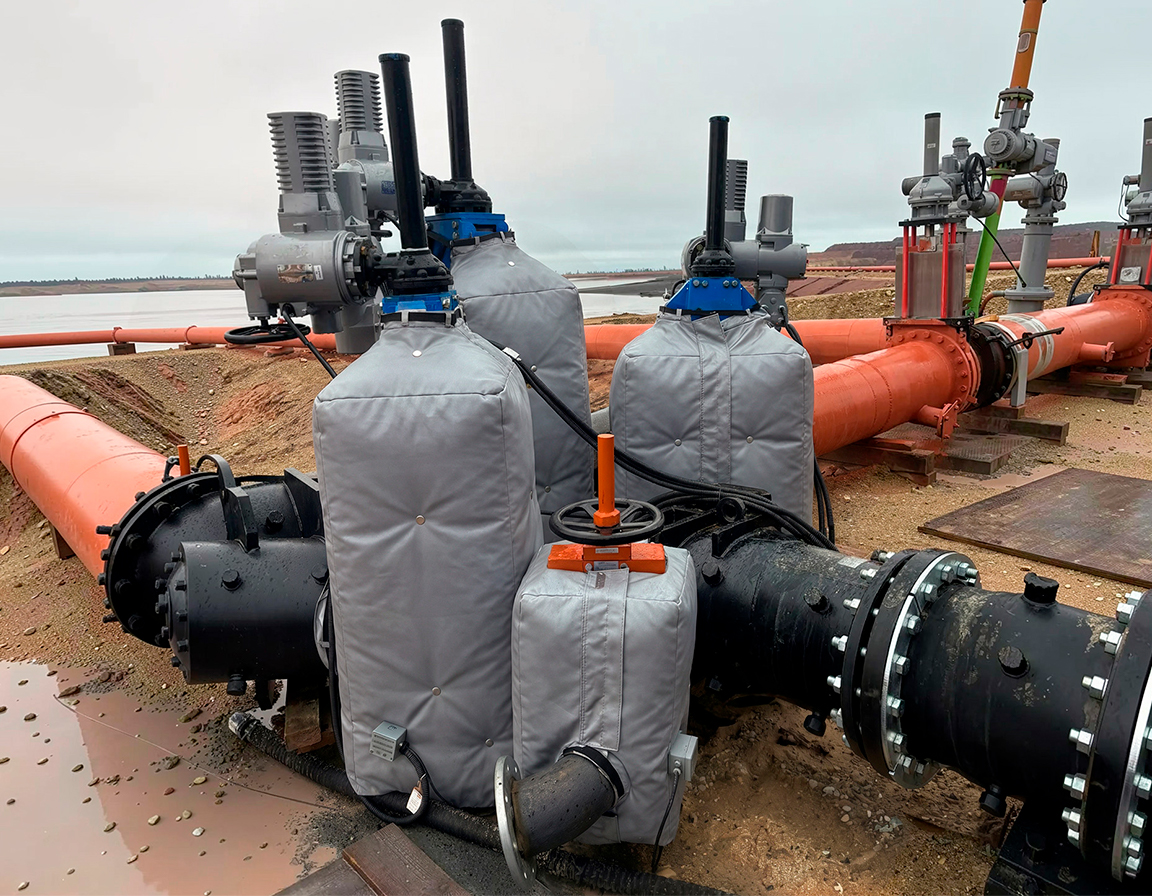

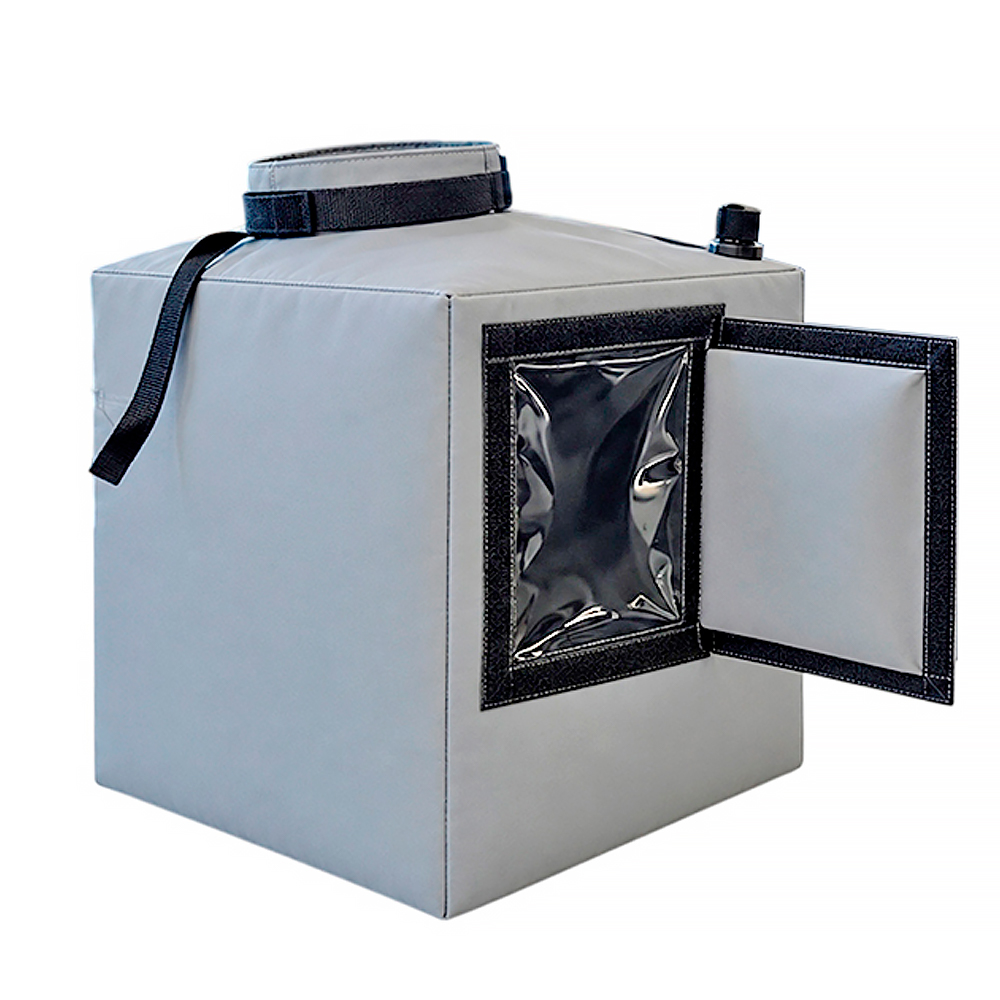

Для оснащения запорных узлов могут использоваться термочехлы для шаровых кранов. Конфигурация подбирается таким образом, чтобы закрыть требуемую поверхность и одновременно сохранить возможность проведения предусмотренных регламентом операций. Аналогичным образом изготавливаются термочехлы для задвижек и клапанов, рассчитанные с учетом геометрии конкретной арматуры.

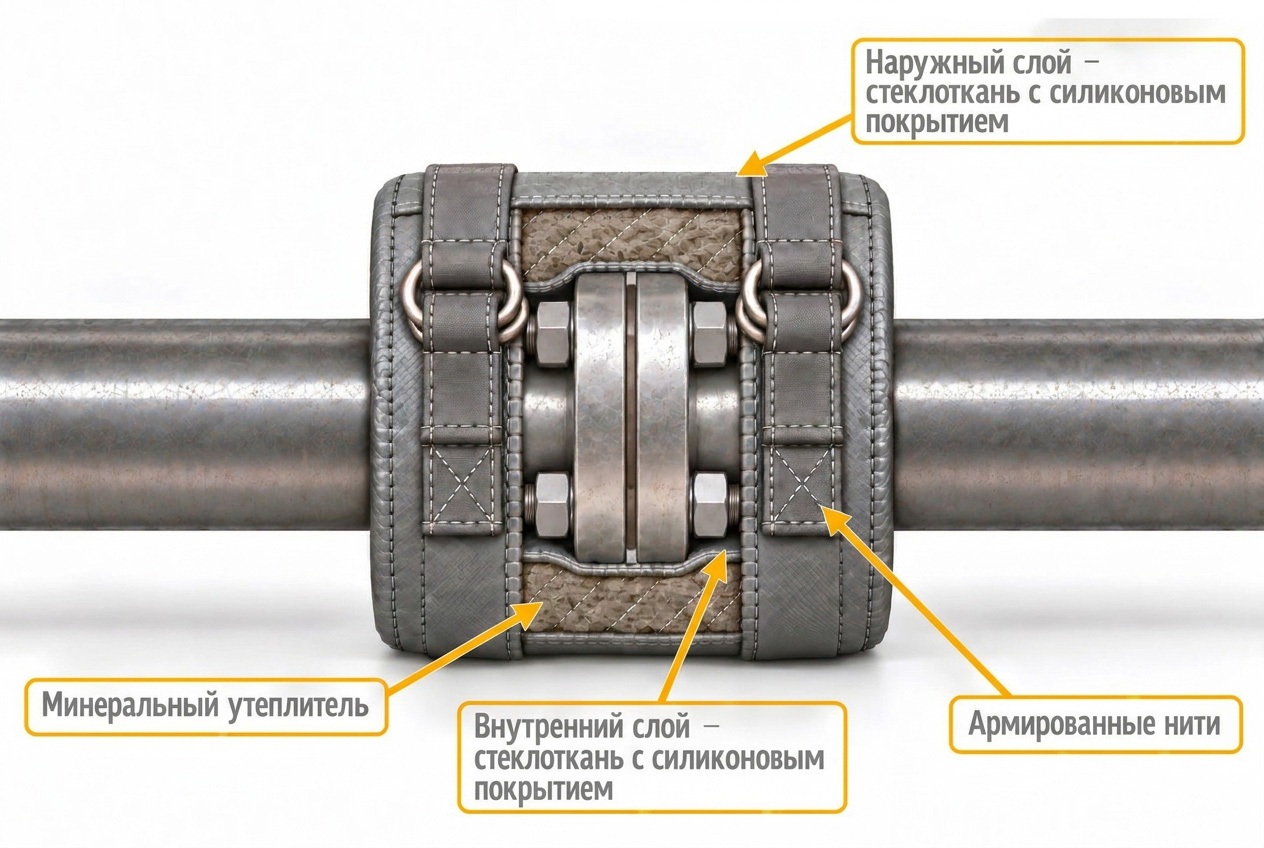

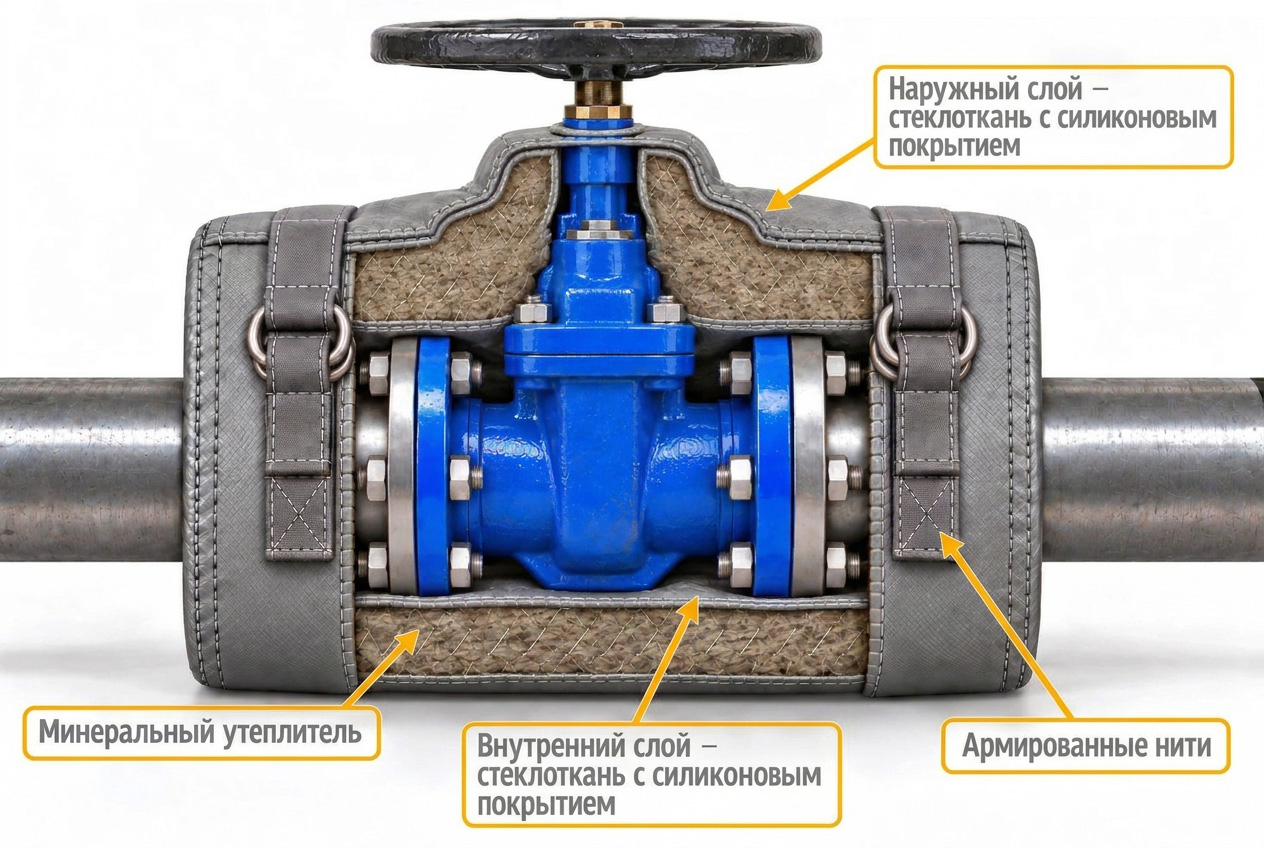

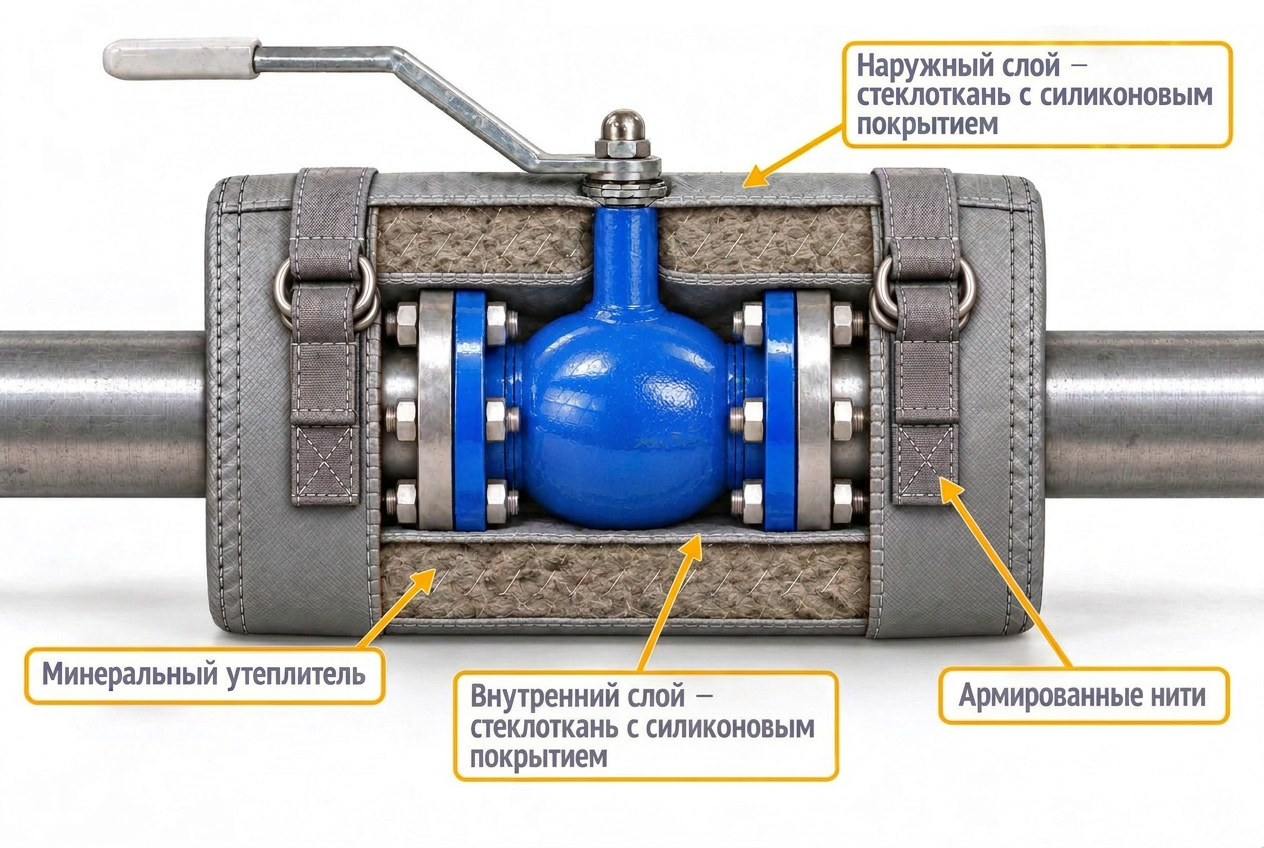

В зависимости от условий применения конструкция может включать наружный защитный слой, теплоизолирующий наполнитель, внутреннюю оболочку, металлические детали и прочные нити. Для изготовления используются различные виды стеклоткани, кремнеземные материалы, минеральные утеплители, стекловолокно, керамическое волокно либо вспененный каучук. Конкретное исполнение выбирается с учетом температуры и особенностей производственного участка.

Ткани для внешнего и внутреннего слоя ТЭК-ИЗОЛ

Свойства ткани

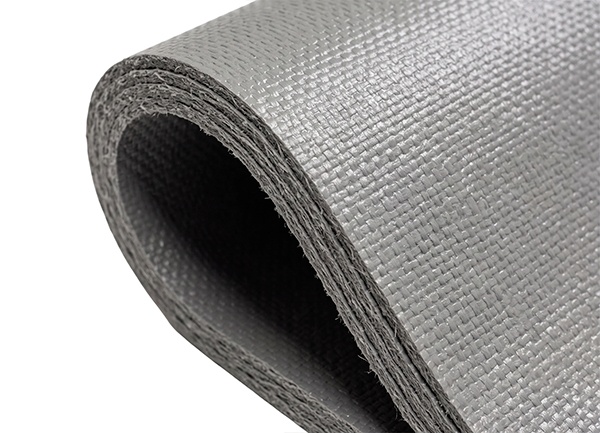

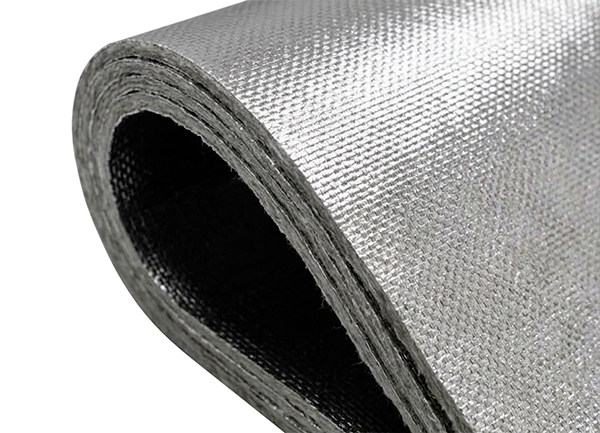

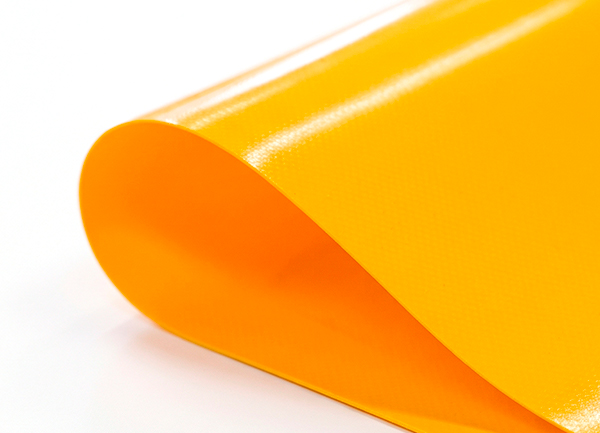

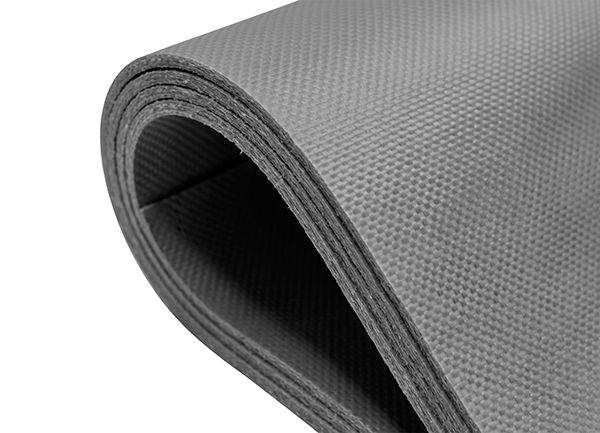

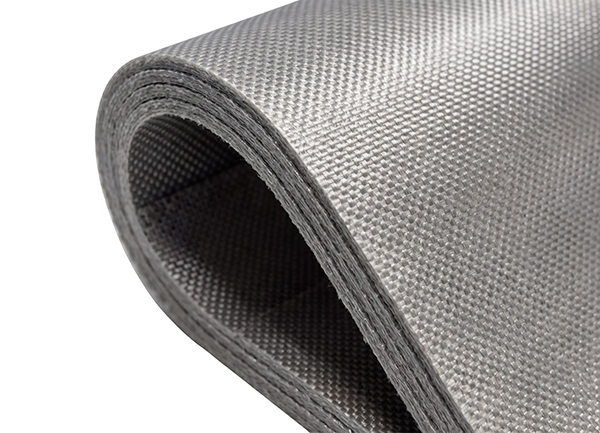

	СТЕКЛОТКАНЬ с двухсторонним силиконовым покрытием	СТЕКЛОТКАНЬ фольгированная	СТЕКЛОТКАНЬ с фторопластовой пропиткой	ПОЛИВИНИЛХЛОРИД (ПВХ)	КРЕМНЕЗЁМНАЯ ТКАНЬ с полиуретановой пропиткой
Стойкость к механическому воздействию	Средняя	Высокая	Средняя	Очень высокая	Средняя
Температурные режимы	-70°С…+280°С	-70°С…+450°С	-60°С…+280°С	-60°С…+150°С	Ткань: -100°С…+1200°С Пропитка: -60°С…+200°С
Проницаемость	Водонепроницаемая	Водонепроницаемая	Водонепроницаемая	Водонепроницаемая	Водонепроницаемая Газонепроницаемая
Резистентность к агрессивным средам	Высокая	Высокая	Очень высокая	Средняя	Высокая
Отрасли применения	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, хранение и транспортировка нефтепродуктов	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, хранение и транспортировка нефтепродуктов	Нефтегаз, нефтехимия, химические производства	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, сельское хозяйство, пищевая промышленность	Атомная сфера, высокотемпературные производства (коксохимия, металлургия), горнообогатительная сфера, химические производства, криогеника

ТЭК-ИЗОЛ: свойства используемых утеплителей

Свойства утеплителя

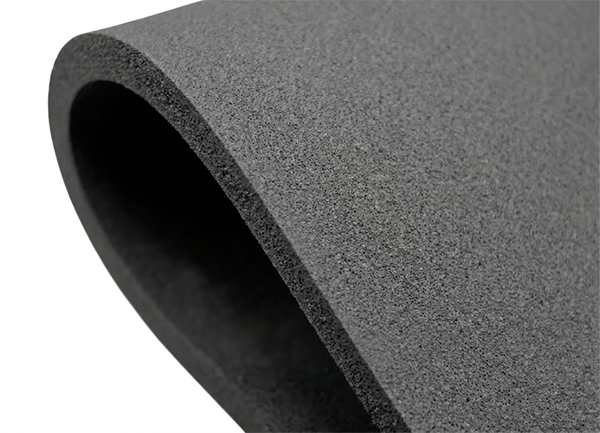

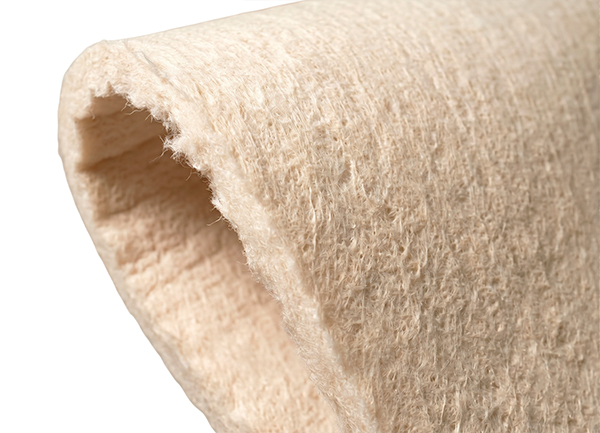

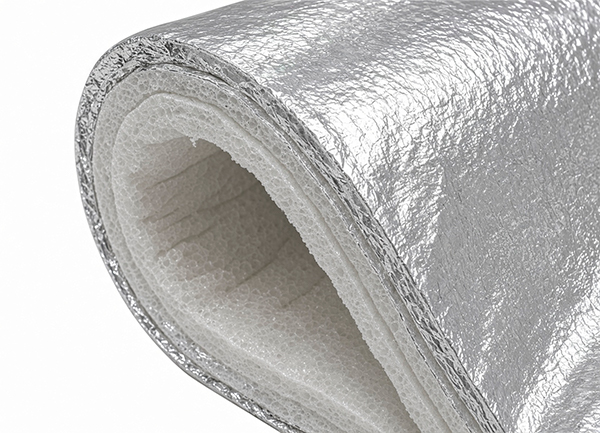

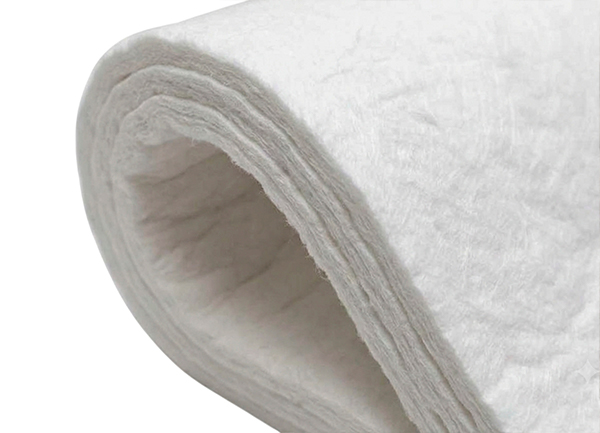

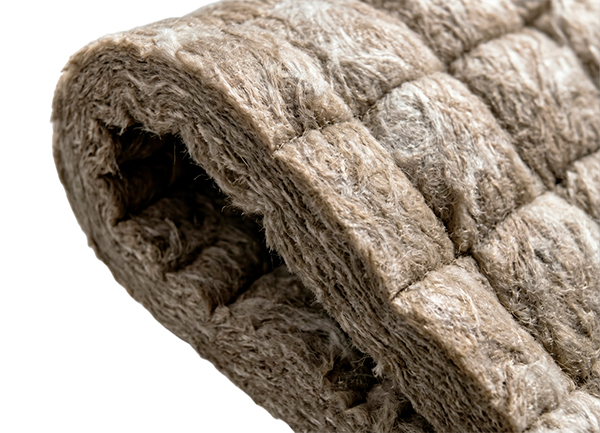

	МИНЕРАЛЬНАЯ ВАТА	ВСПЕНЕННЫЙ КАУЧУК	ВСПЕНЕННЫЙ ПОЛИЭТИЛЕН	КЕРАМИЧЕСКАЯ ВАТА	АЭРОГЕЛЬ
Теплопроводность, Вт/(м·К)	0,042-0,045	0,037-0,039	0,038-0,040	0,12 (при 600°С) 0,36 (при 1200°С)	0,013-0,020
Температурные режимы	-100°С…+450°С	-200°С…+110°С	-60°С…+100°С	-60°С…+1200°С	-250°С…+650°С
Горючесть	НГ	Г1	Г1	НГ	НГ
Стойкость к деформации (изменению теплоизоляции при сминании)	Низкая	Высокая	Высокая	Низкая	Средняя
Отрасли применения	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, хранение и транспортировка нефтепродуктов	Нефтегаз, нефтехимия, химические производства, криогеника	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, хранение и транспортировка нефтепродуктов	Атомная сфера, высокотемпературные производства (коксохимия, металлургия), горнообогатительная сфера, химические производства	Нефтегаз, нефтехимия, атомная сфера, хранение и транспортировка нефтепродуктов

Преимущества ТЭК-ИЗОЛ

Лёгкий монтаж
или демонтаж

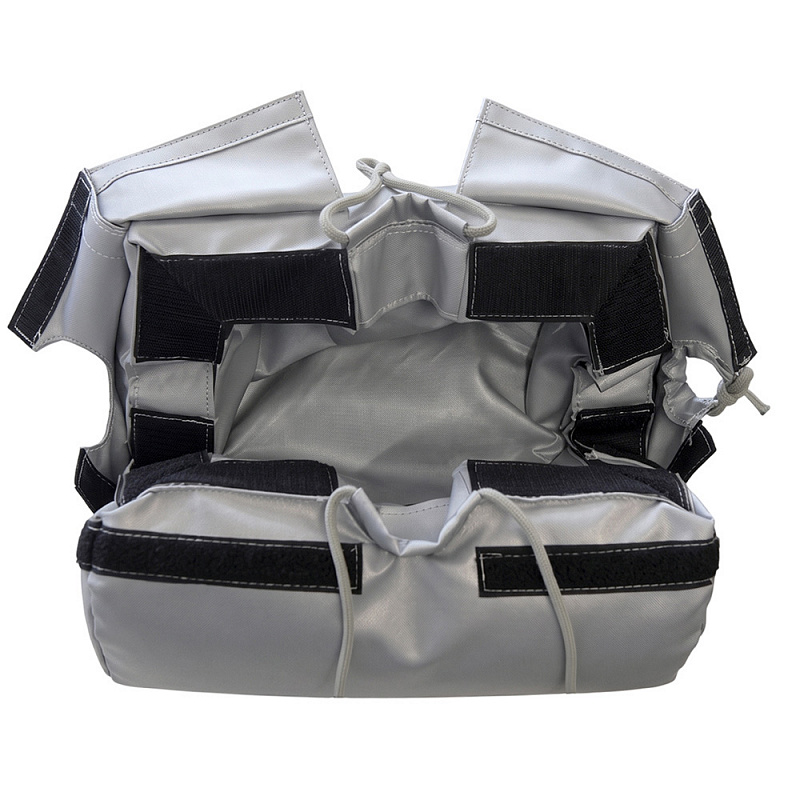

Конструкция термочехла на липких лентах позволяет легко снять или надеть его

Простой доступ
к арматуре

Простой доступ при необходимости осмотра, ремонта или замены арматуры

Индивидуальное
проектирование

Мы готовы разработать чехол для любого типа запорной арматуры и учтём все условия эксплуатации

Многократное
применение

Большой срок службы термочехла позволяет использовать его многократно без потери защитных свойств

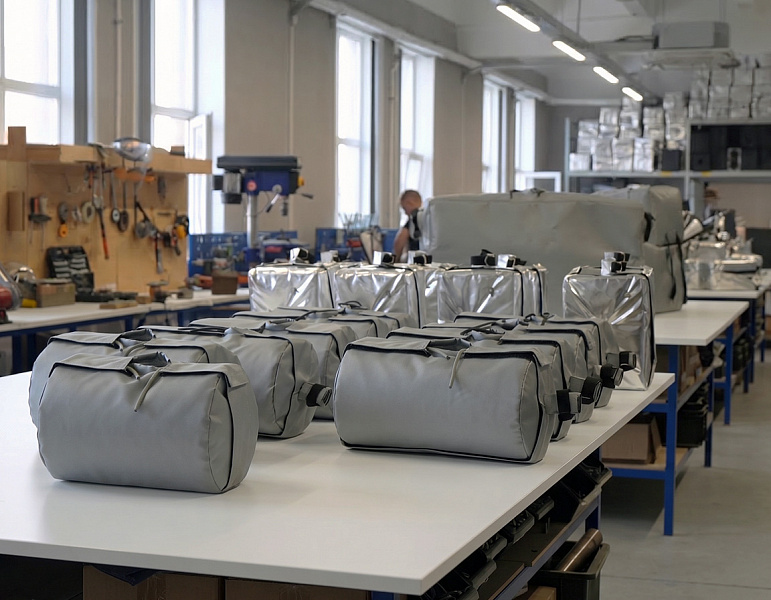

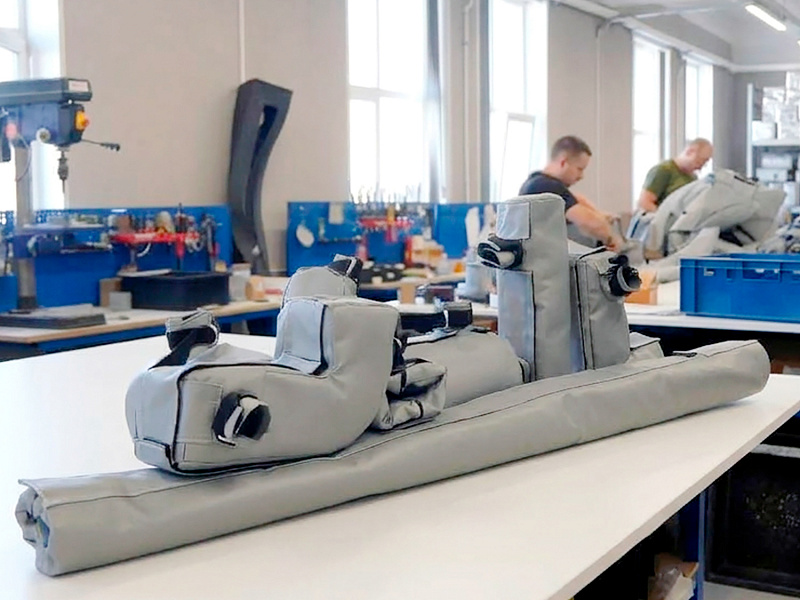

Индивидуальное изготовление для промышленного оборудования

ТЭК-ИЗОЛ может применяться не только на стандартной трубопроводной арматуре. Индивидуальное проектирование дает возможность подготовить съемную изоляцию для оборудования со сложной конфигурацией. Например, при соответствующей технической задаче может быть изготовлен термочехол на турбину с учетом размеров корпуса, выступающих частей и рабочих температур. Для насосного оборудования форма оболочки также определяется конструкцией агрегата: термочехлом насоса должно обеспечиваться необходимое укрытие поверхности без усложнения предусмотренного обслуживания.

Перед производством согласовываются параметры будущего изделия. При необходимости выполняются замеры непосредственно на объекте, а на этапе подготовки заказа могут предоставляться чертежи для согласования. Это позволяет заранее учесть особенности монтажа и требования конкретной площадки.

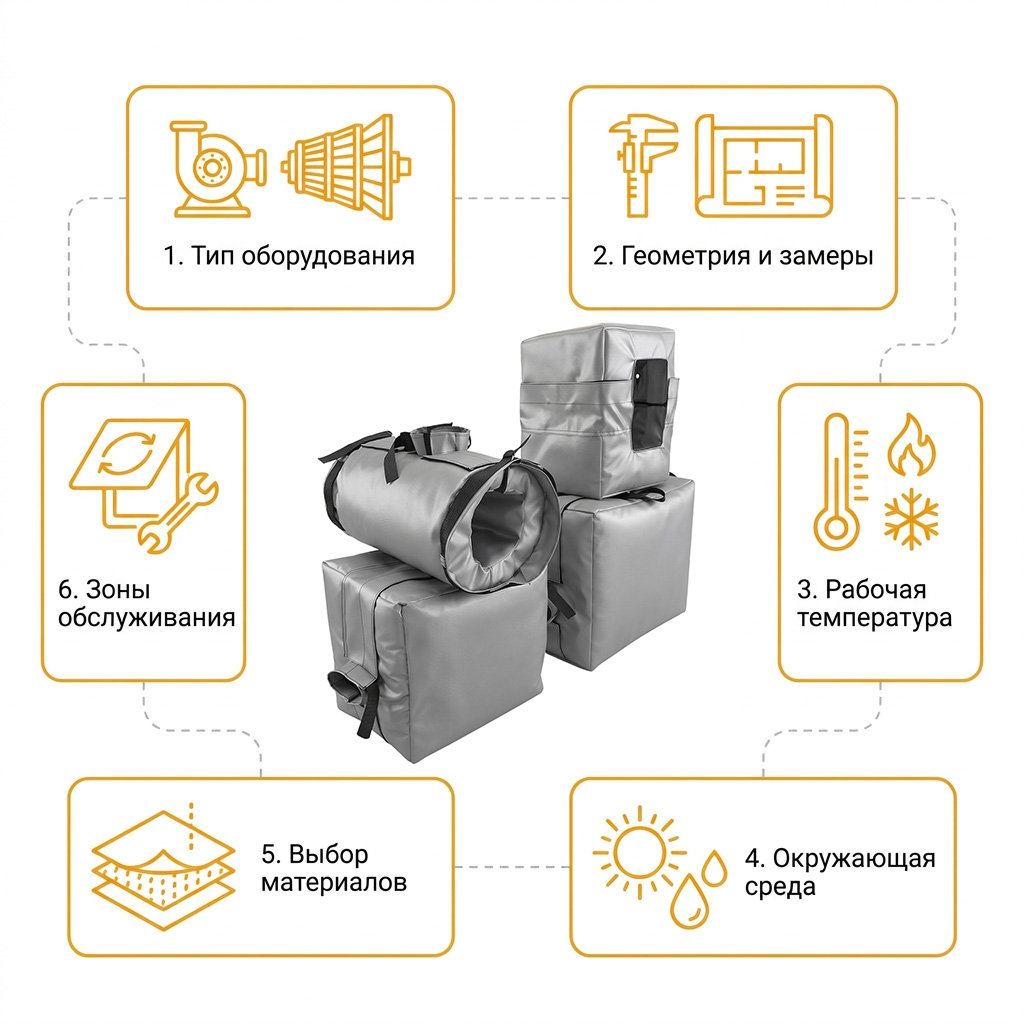

Для заказа обычно требуется определить:

тип и назначение изолируемого оборудования;

геометрические размеры и расположение соединительных элементов;

рабочий диапазон температур;

условия окружающей среды;

требования к наружному и внутреннему материалу;

необходимость регулярного доступа к отдельным зонам.

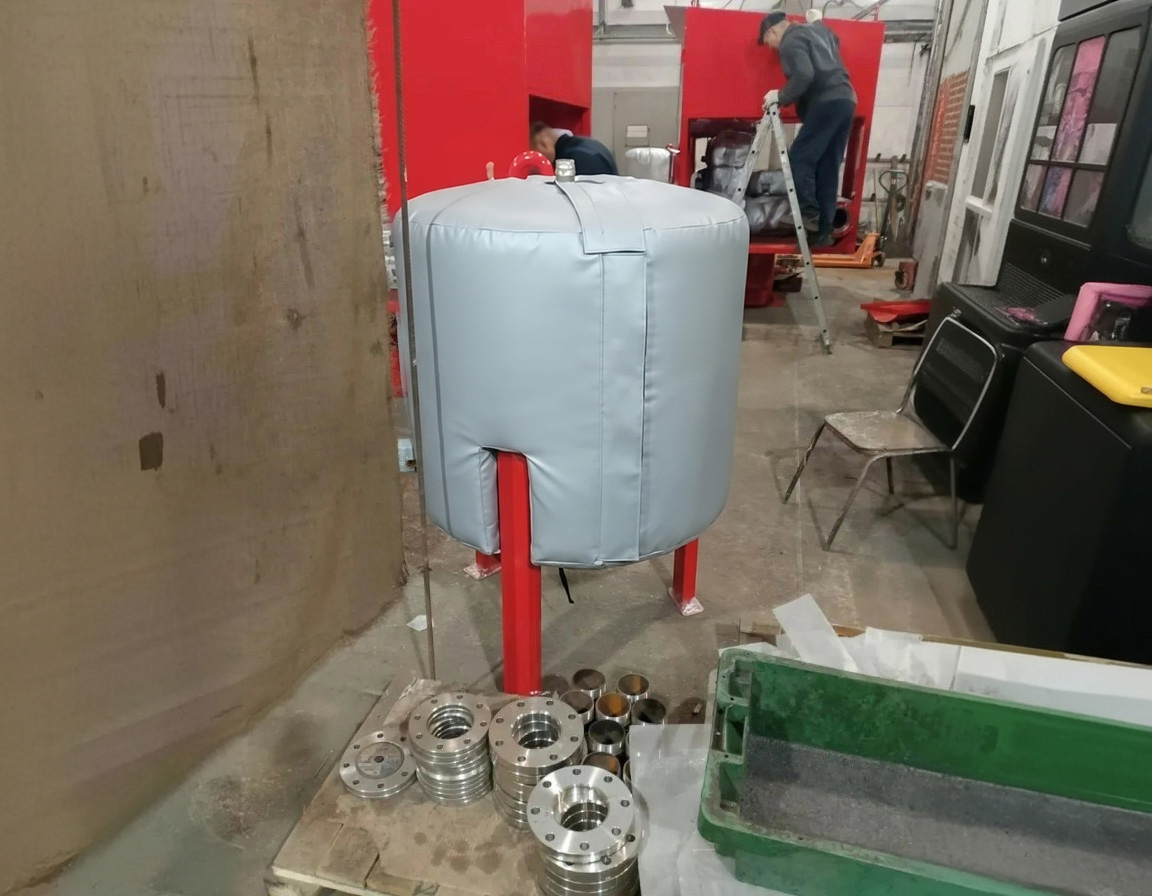

Индивидуальный принцип изготовления позволяет разработать решение и для нестандартных объектов. Например, если по проекту необходим термочехол для фильтра 1054, его параметры следует определять по фактическим размерам и условиям эксплуатации оборудования. Такой подход помогает получить съемную теплоизоляцию, соответствующую конкретной производственной задаче.
