ТЭК-ТЕРМ - термочехлы (теплоизоляционные чехлы)

Температура

от -200°С до +450°С

Класс пожаробезопасности

НГ (негорючий)

Взрывозащита

1Ex II С T6...T3 Gb X

Пылевлагозащита

IP54, IP65

Термочехлы теплоизоляционные для промышленного оборудования

ТЭК-ТЕРМ предназначены для защиты контрольно-измерительных приборов, автоматики, приводных механизмов и другого промышленного оснащения от неблагоприятных климатических факторов. Съемная конструкция помогает поддерживать требуемые условия внутри укрытия при морозе, осадках, обледенении, воздействии солнечных лучей или пыли. Решение подходит для эксплуатации на открытых технологических площадках, в том числе при ограниченном пространстве.

Ассортимент позволяет подобрать защиту для разных средств измерения и сигнализации. Наиболее востребованы термочехлы для датчиков давления, а для измерения расхода предусматривается изготовление термочехлов для расходомера. Кроме того, изделия применяют с преобразователями температуры, уровнемерами, манометрами, аналитической аппаратурой, электрическими и пневматическими приводами.

Основные достоинства такого решения:

• быстрый монтаж и снятие без остановки технологического процесса;
• возможность установки одним специалистом;
• адаптация формы под габариты конкретного прибора;
• применение в стесненных условиях;
• срок службы до 10 лет;
• защита от атмосферных воздействий и снижение тепловых потерь.

Преимущества ТЭК-ТЕРМ

Удобство
эксплуатации

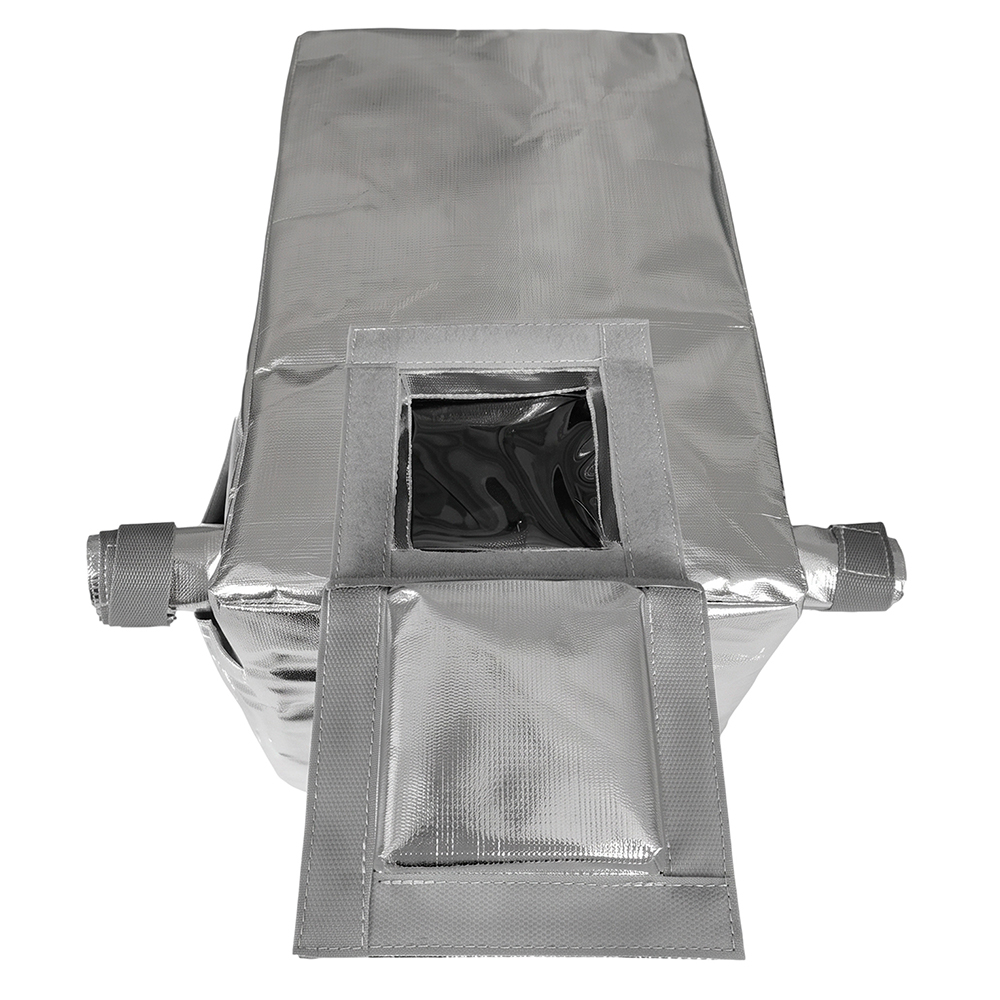

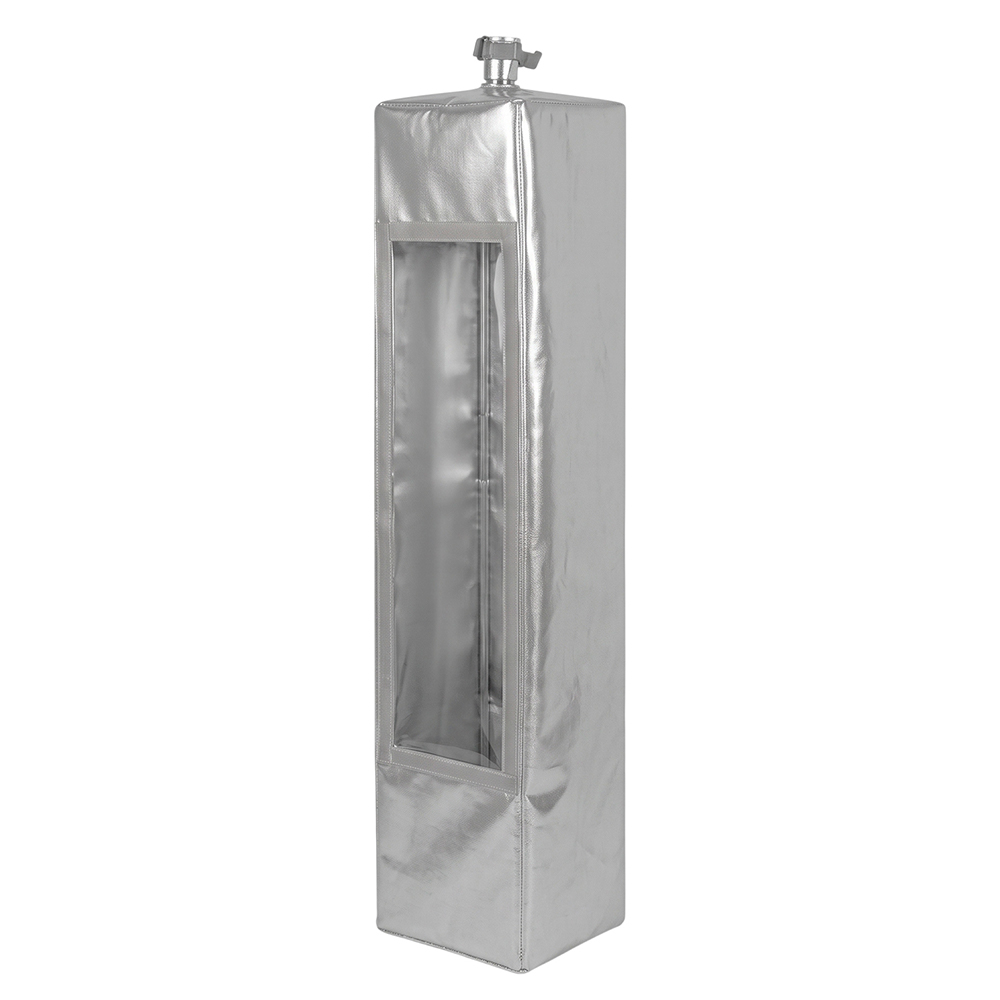

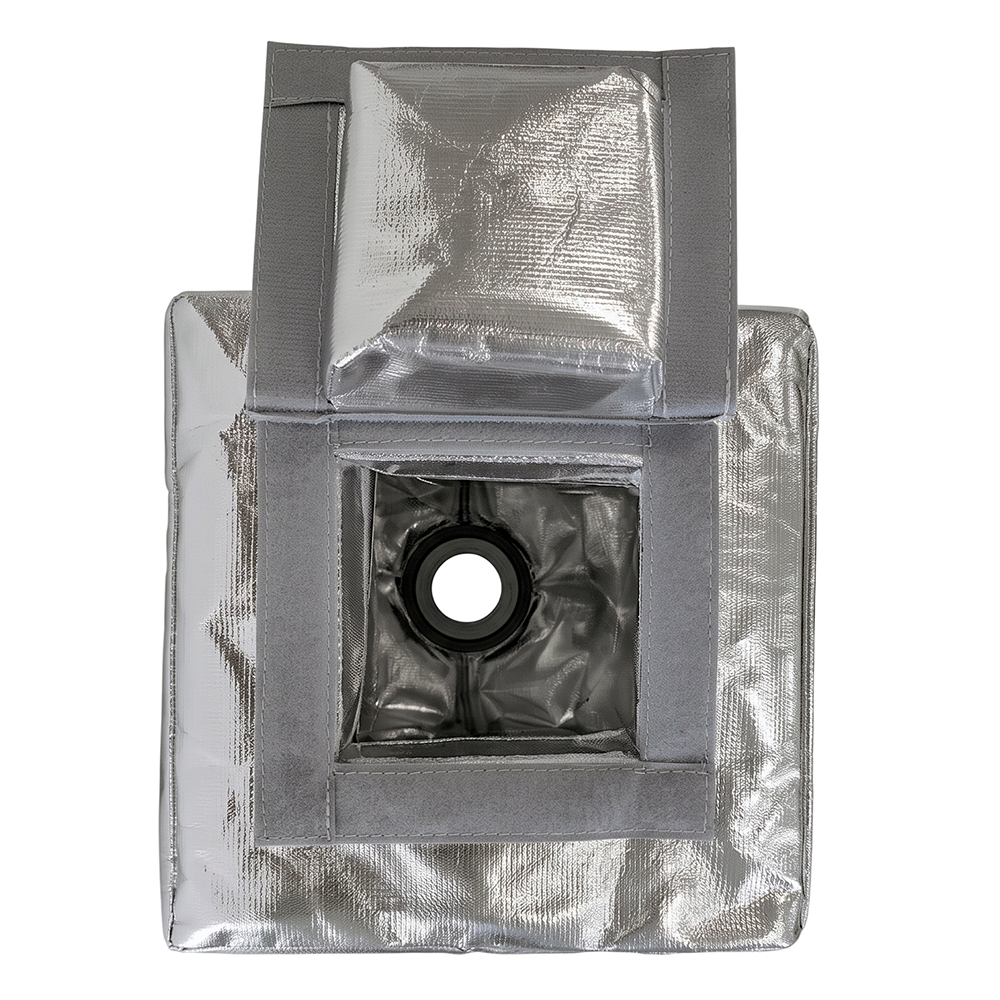

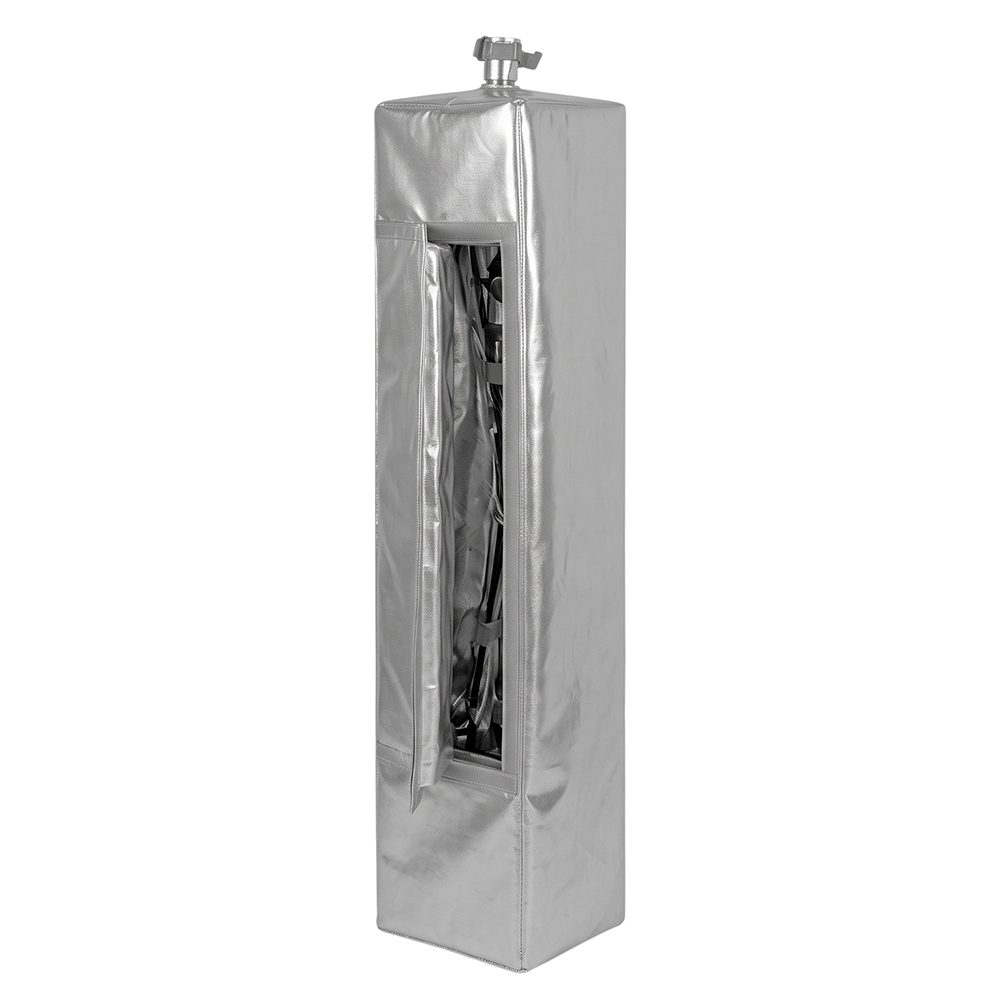

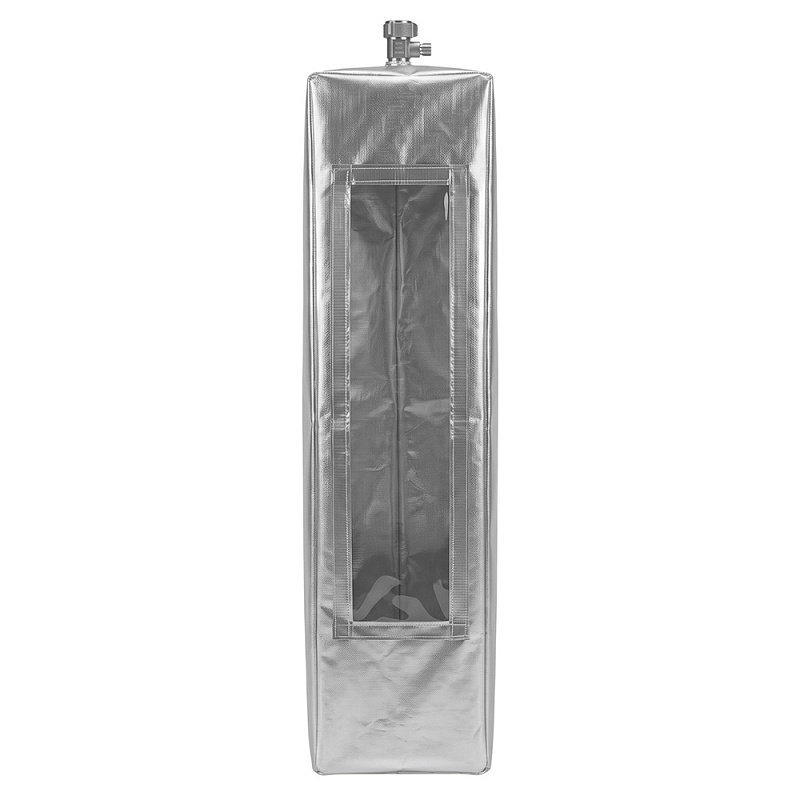

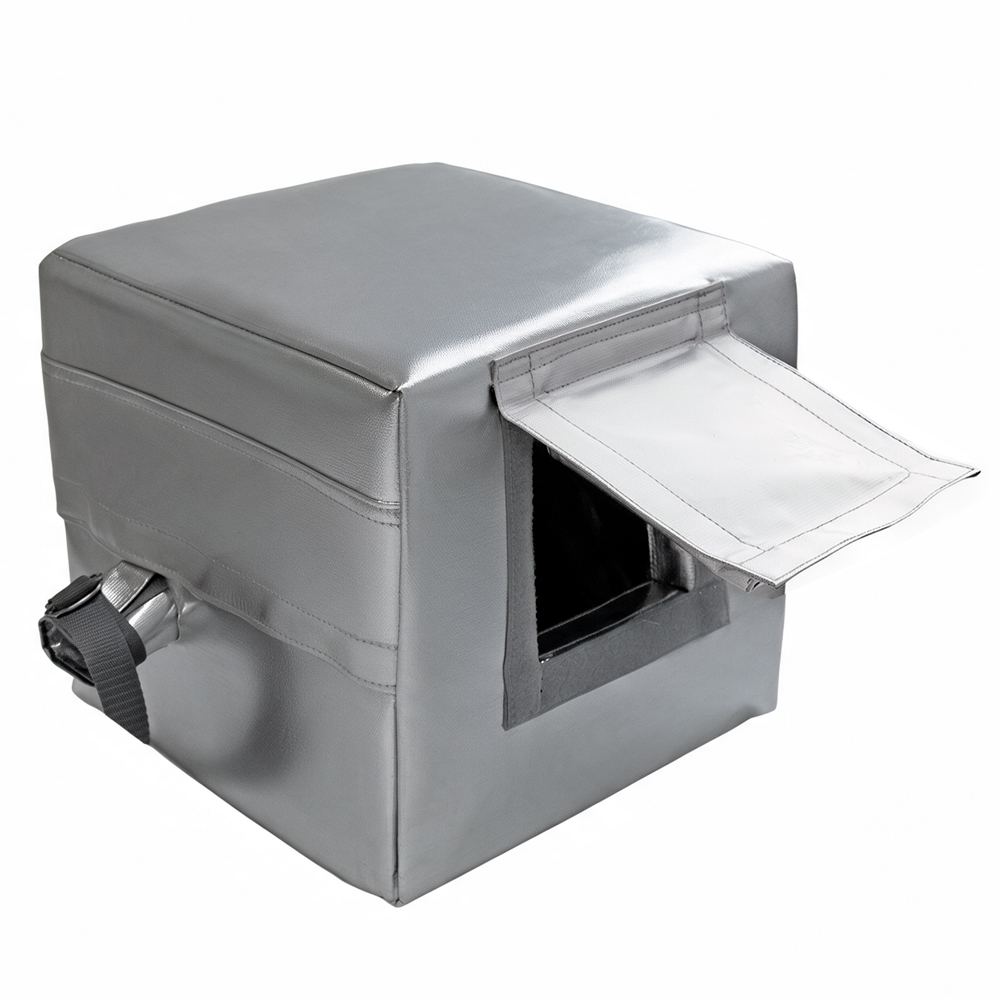

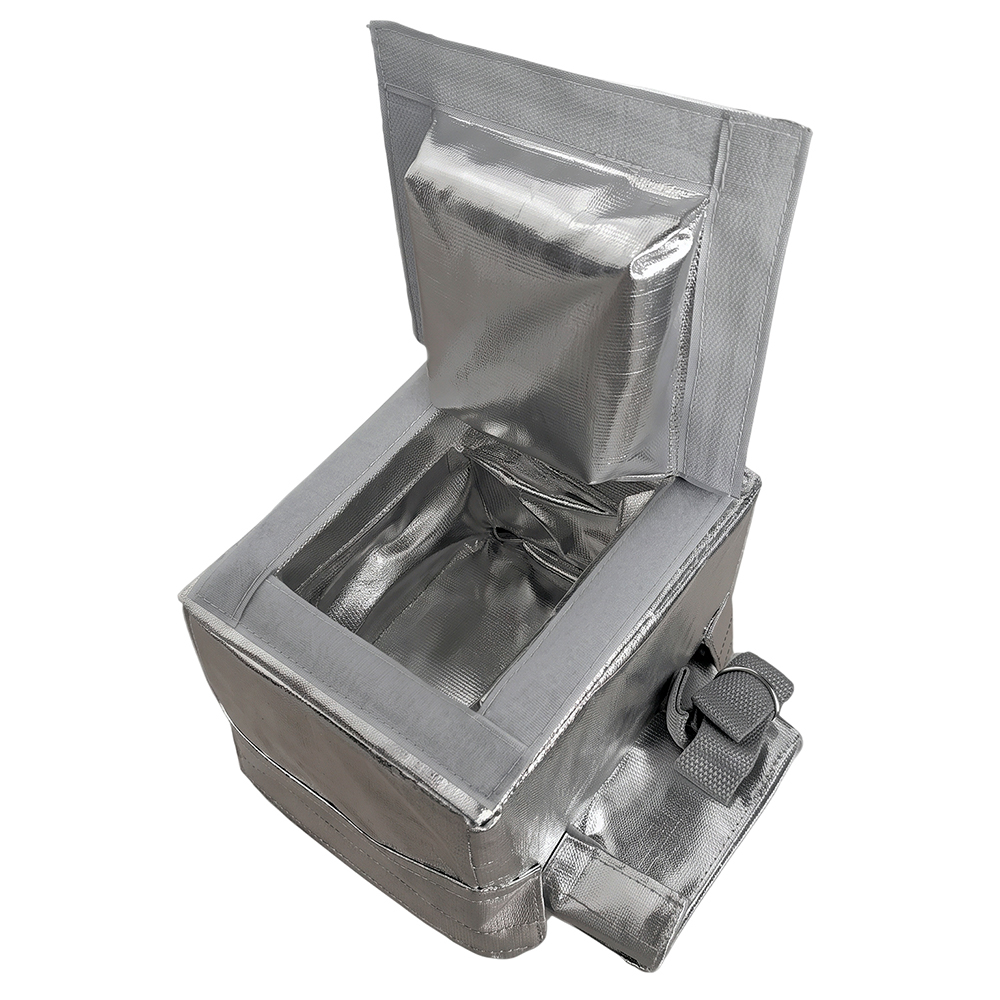

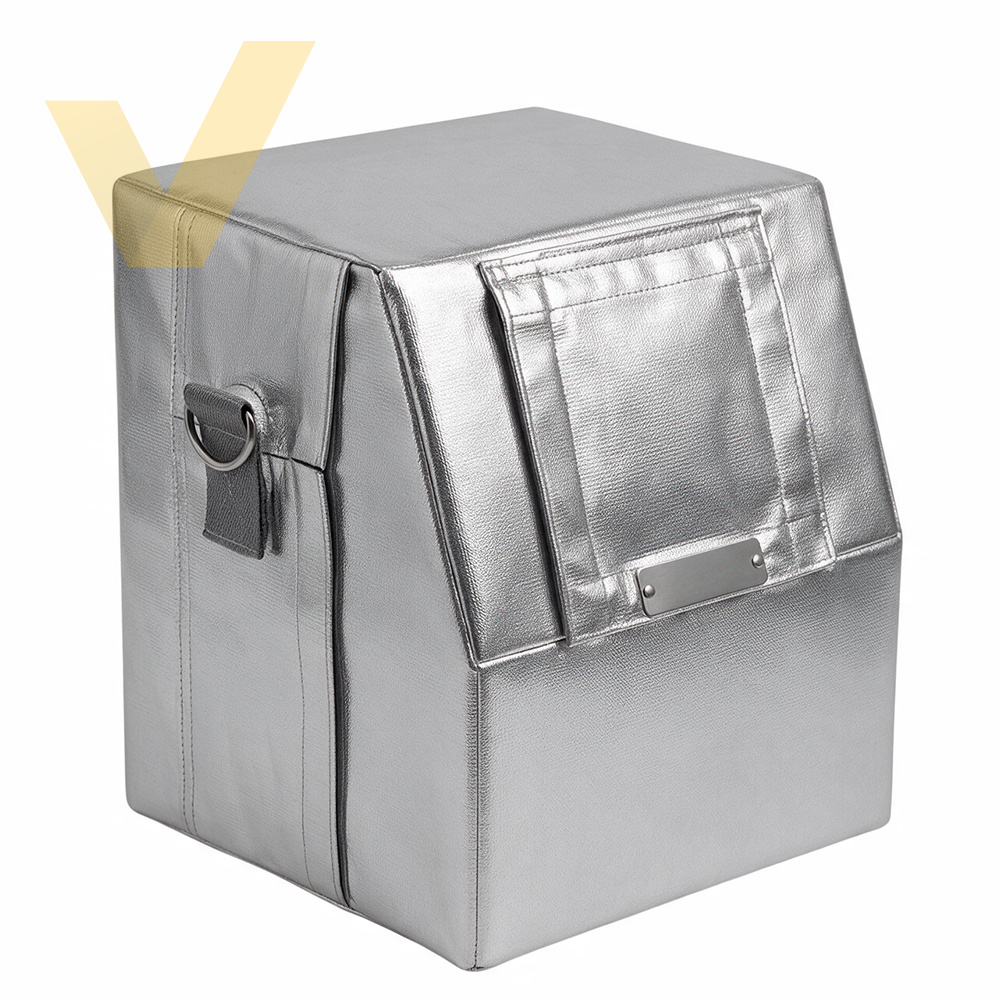

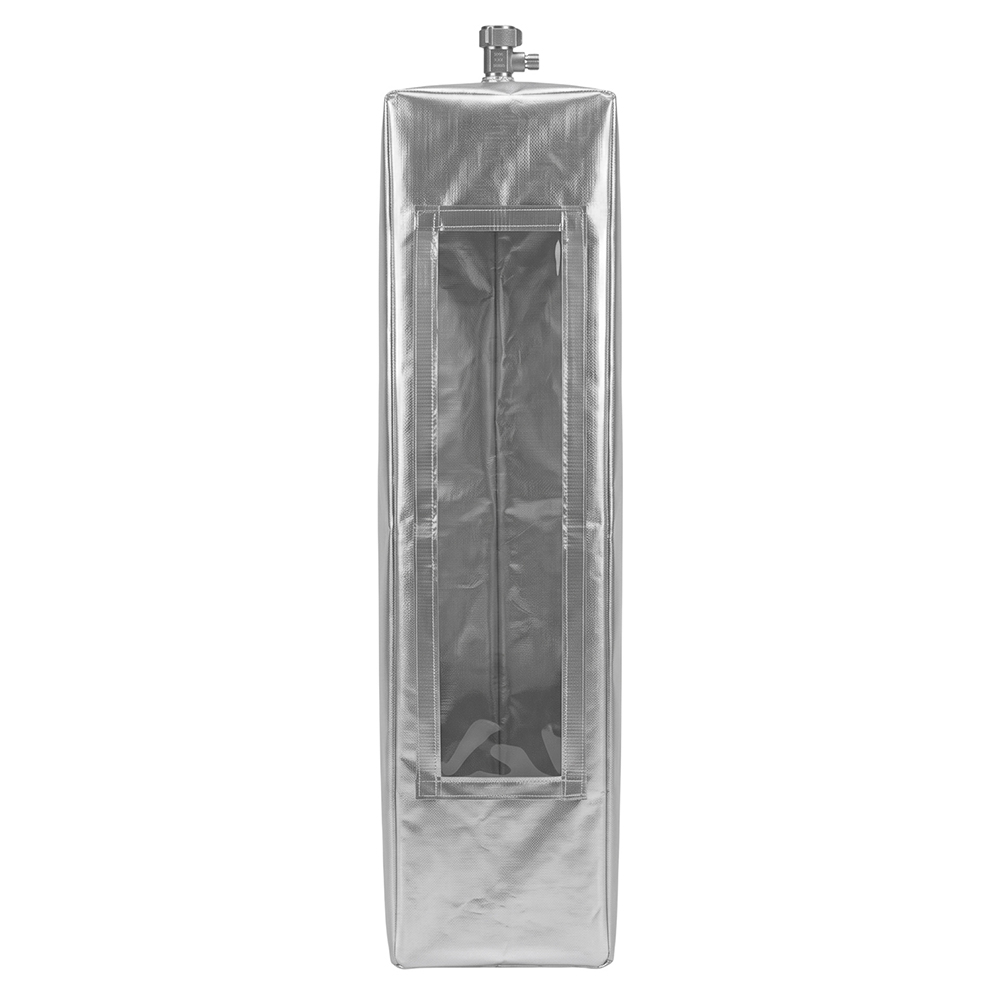

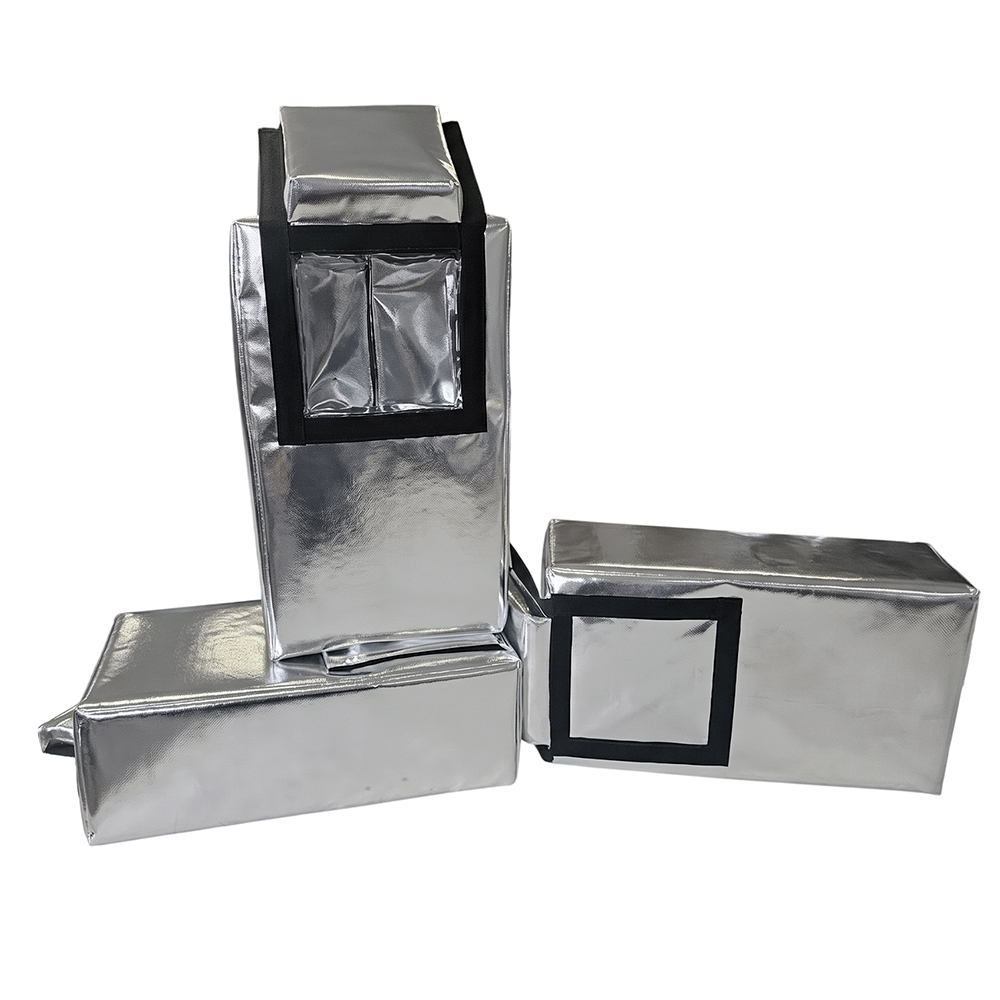

Возможность снятия показаний прибора без демонтажа чехла через окошко, скрытое откидным клапаном

Лёгкий монтаж
или демонтаж

Конструкция термочехла на липких лентах позволяет легко снять или надеть его

Индивидуальное
проектирование

Мы готовы разработать чехол для любого прибора и обеспечим все условия стабильной работы прибора

Простой доступ
к прибору

Простой доступ при необходимости осмотра, ремонта или замены прибора

Корпус имеет многослойное исполнение. Между наружной и внутренней оболочками размещается утеплитель. В зависимости от технического задания применяют вспененный каучук либо минеральный материал. Покрывная ткань обладает влагостойкими и антистатическими свойствами.

Ткани для внешнего и внутреннего слоя ТЭК-ТЕРМ

Свойства ткани
	СТЕКЛОТКАНЬ фольгированная	СТЕКЛОТКАНЬ с двухсторонним силиконовым покрытием	СТЕКЛОТКАНЬ с фторопластовой пропиткой	ПОЛИВИНИЛХЛОРИД (ПВХ)	КРЕМНЕЗЁМНАЯ ТКАНЬ с полиуретановой пропиткой
Стойкость к механическому воздействию	Высокая	Средняя	Средняя	Очень высокая	Средняя
Температурные режимы	-70°С…+450°С	-70°С…+280°С	-60°С…+280°С	-60°С…+150°С	Ткань: -100°С…+1200°С Пропитка: -60°С…+200°С
Проницаемость	Водонепроницаемая	Водонепроницаемая	Водонепроницаемая	Водонепроницаемая	Водонепроницаемая Газонепроницаемая
Резистентность к агрессивным средам	Высокая	Высокая	Очень высокая	Средняя	Высокая
Отрасли применения	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, хранение и транспортировка нефтепродуктов	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, хранение и транспортировка нефтепродуктов	Нефтегаз, нефтехимия, химические производства	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, сельское хозяйство, пищевая промышленность	Атомная сфера, высокотемпературные производства (коксохимия, металлургия), горнообогатительная сфера, химические производства, криогеника

ТЭК-ТЕРМ: свойства используемых утеплителей

Свойства утеплителя
	ВСПЕНЕННЫЙ КАУЧУК	МИНЕРАЛЬНАЯ ВАТА	ВСПЕНЕННЫЙ ПОЛИЭТИЛЕН	КЕРАМИЧЕСКАЯ ВАТА	АЭРОГЕЛЬ
Теплопроводность, Вт/(м·К)	0,037-0,039	0,042-0,045	0,038-0,040	0,12 (при 600°С) 0,36 (при 1200°С)	0,013-0,020
Температурные режимы	-200°С…+110°С	-100°С…+450°С	-60°С…+100°С	-60°С…+1200°С	-250°С…+650°С
Горючесть	Г1	НГ	Г1	НГ	НГ
Стойкость к деформации (изменению теплоизоляции при сминании)	Высокая	Низкая	Высокая	Низкая	Средняя
Отрасли применения	Нефтегаз, нефтехимия, химические производства, криогеника	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, хранение и транспортировка нефтепродуктов	Нефтегаз, нефтехимия, ЖКХ, атомная сфера, хранение и транспортировка нефтепродуктов	Атомная сфера, высокотемпературные производства (коксохимия, металлургия), горнообогатительная сфера, химические производства	Нефтегаз, нефтехимия, атомная сфера, хранение и транспортировка нефтепродуктов

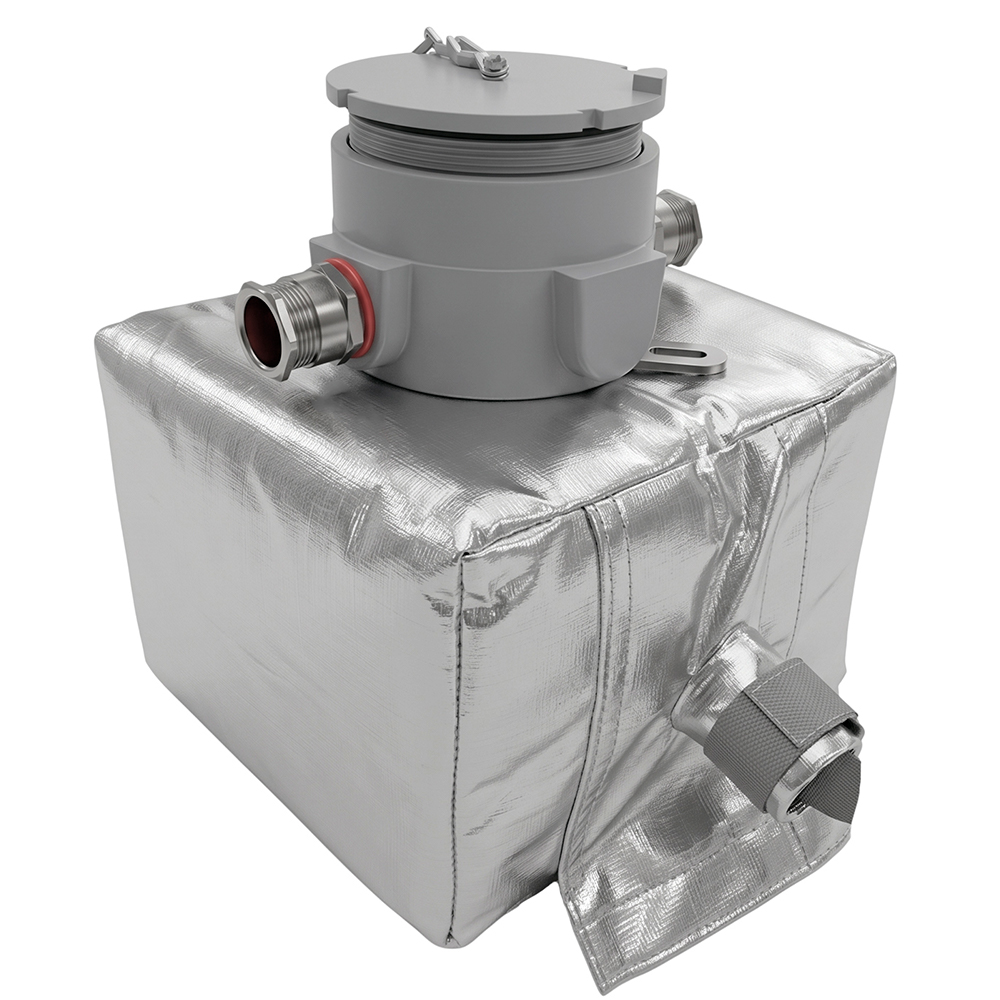

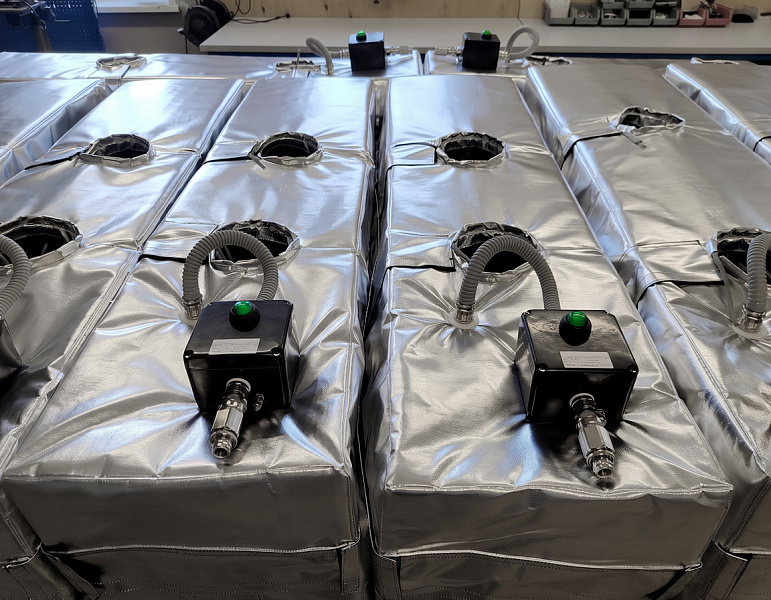

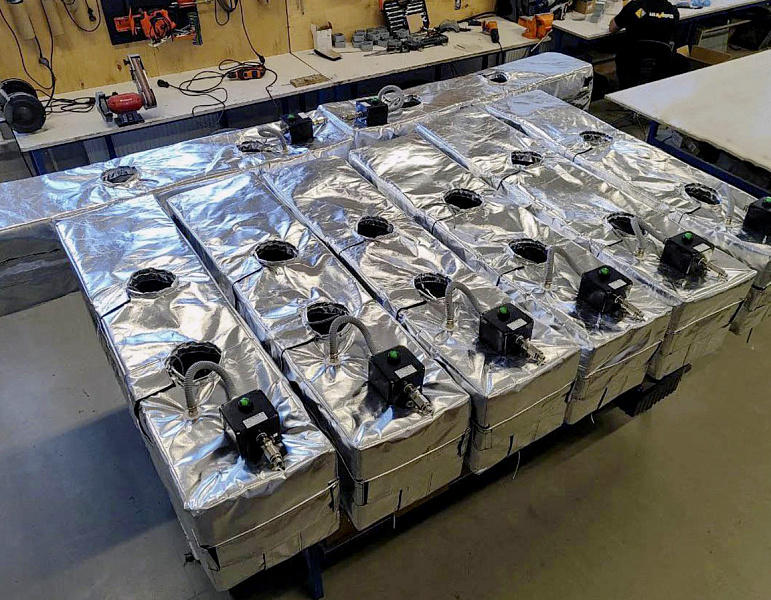

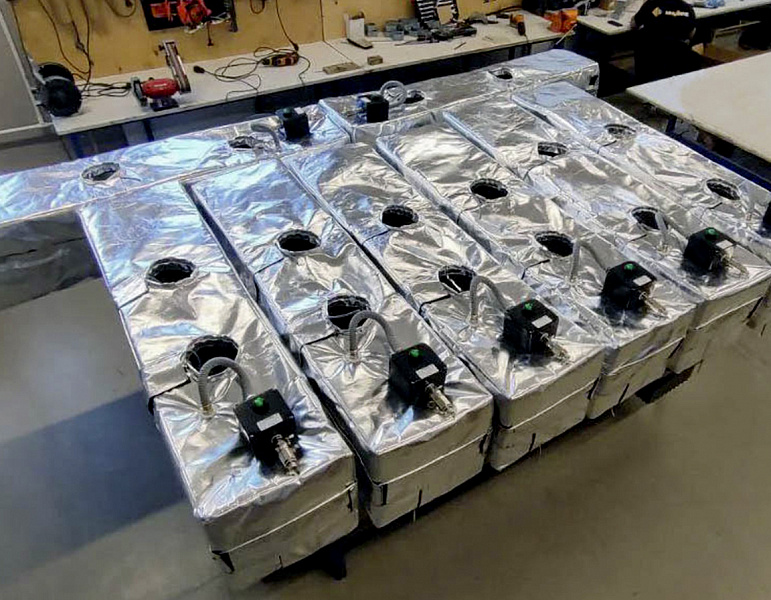

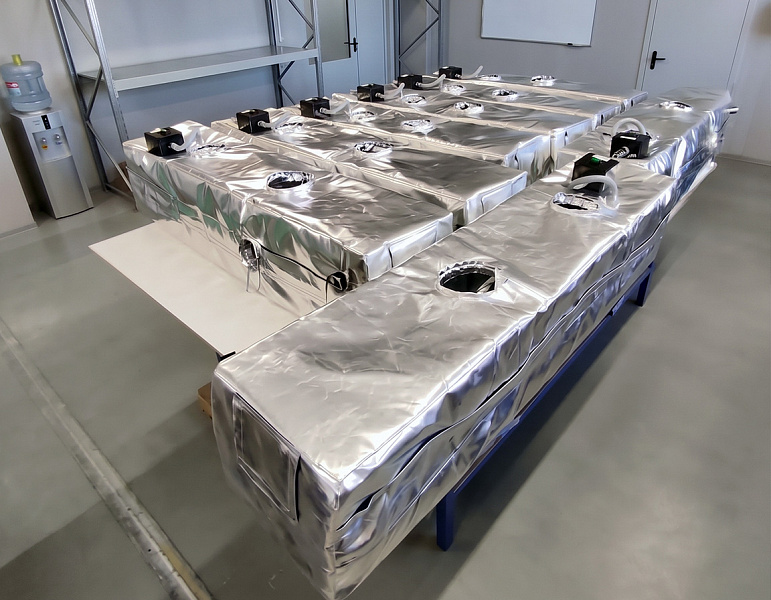

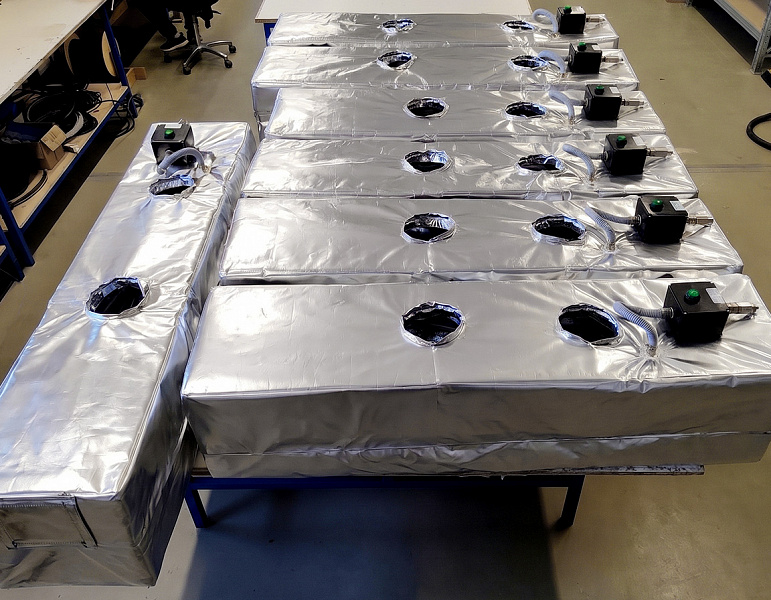

Взрывозащищенные термочехлы с электрообогревом

Для нефтегазовых, нефтехимических и других производственных объектов выпускаются специальные исполнения, рассчитанные на размещение во взрывоопасных зонах. Взрывозащищенными термочехлами можно оборудовать КИП и узлы автоматики, которым требуется сохранение работоспособности при отрицательной температуре окружающей среды.

Активная модификация комплектуется системой электрического нагрева. В стандартном варианте применяются саморегулирующиеся греющие кабели. Их мощность и температурная стойкость выбираются с учетом размеров корпуса, его конфигурации и поставленной задачи. По специальному заказу возможно применение жестких Ex-нагревателей сторонних производителей.

Для поддержания заданного режима система может оснащаться биметаллическим либо электронным терморегулятором. Первый обеспечивает точность порядка ±5–7 °C, второй, в зависимости от модели, — до ±1 °C. Предусмотрена и дополнительная функция контроля текущих показателей внутри оболочки.

Стандартная степень пылевлагозащиты составляет IP54, также доступно исполнение IP65. Рабочий диапазон окружающего воздуха для базовой версии — от −70 до +95 °C, специальной — от −200 до +110 °C.

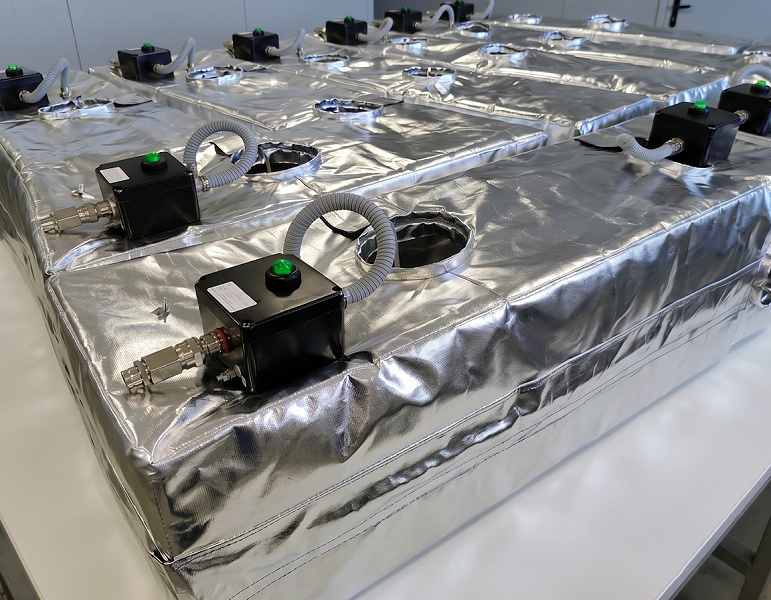

Термочехлы с обогревом для КИП, расходомеров и приводов

Активное исполнение целесообразно использовать там, где обычного утепления недостаточно для сохранения необходимого микроклимата. Термочехлы с подогревом сочетают теплоизолирующую оболочку с нагревательной системой и позволяют обеспечить стабильную эксплуатацию установленной внутри аппаратуры в холодное время года.

Поддерживаемая греющим кабелем температура находится в диапазоне от +5 до +40 °C. Потребляемая мощность определяется техническим заданием и может составлять от 10 до 2000 Вт. При необходимости термочехол обогреваемый дополняется средствами регулирования и аварийного контроля.

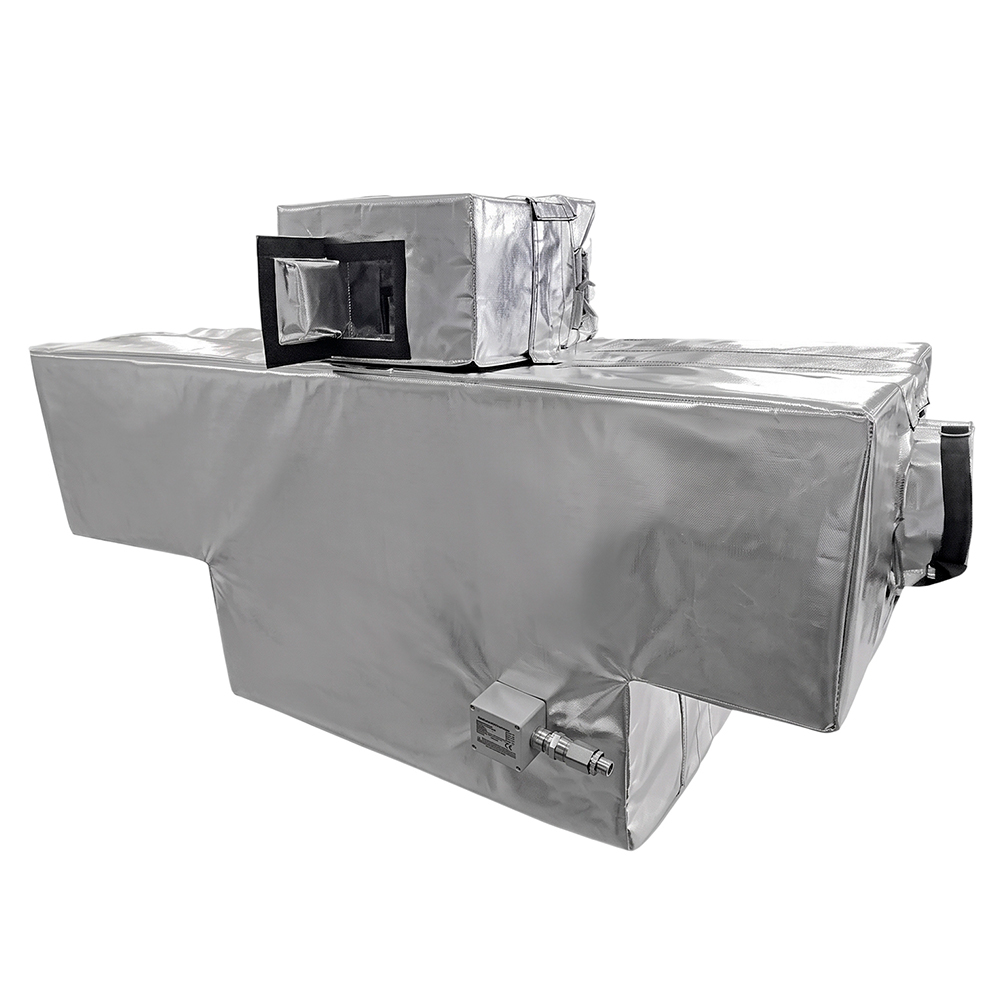

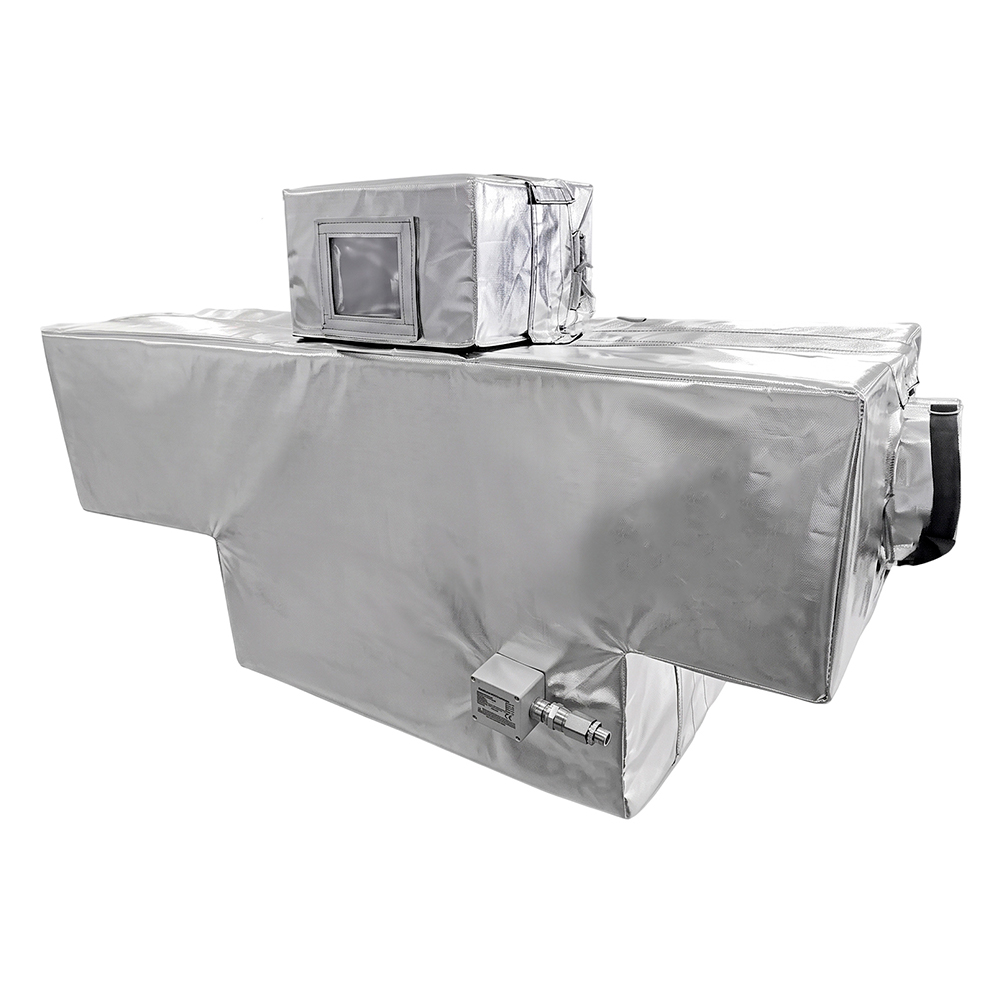

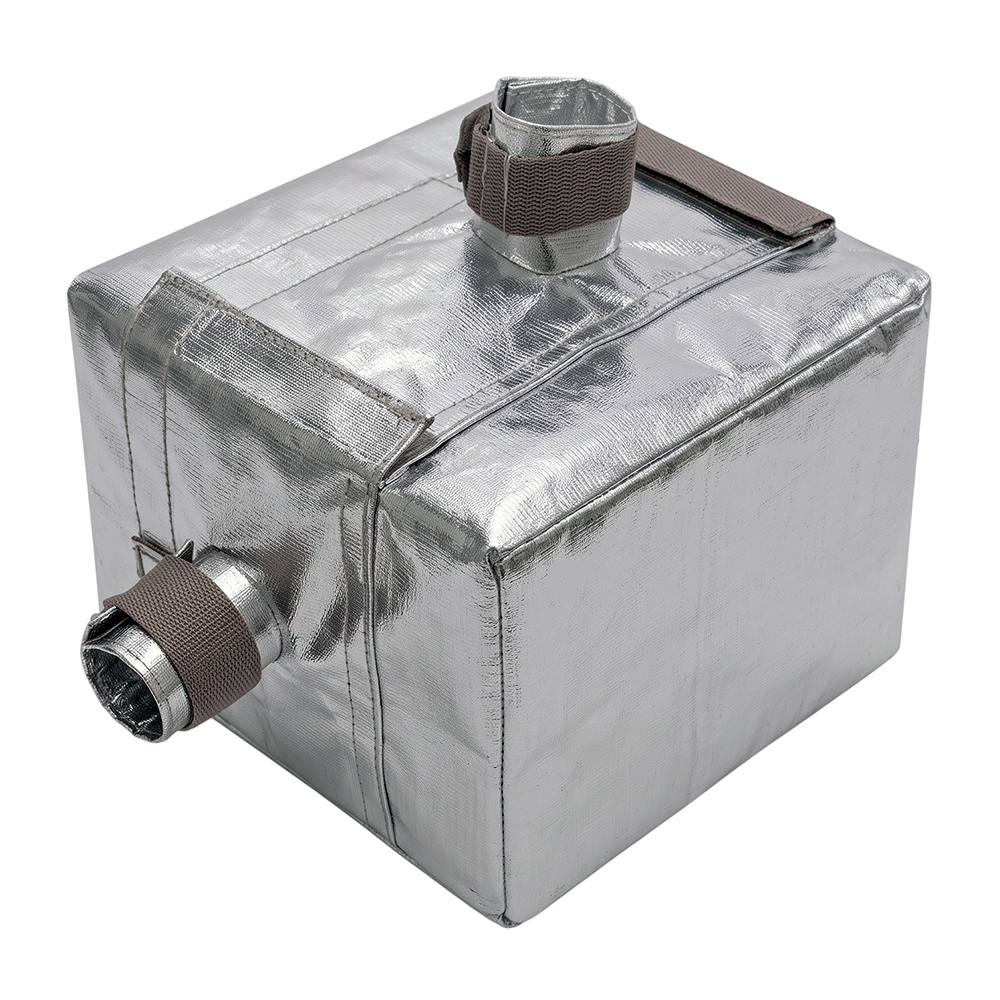

Конструкция проектируется индивидуально с учетом геометрии защищаемого узла, расположения кабелей, кронштейнов и трубных соединений. Для проходов предусматриваются вырезы соответствующей формы либо стяжные манжеты. Они располагаются на разъемных участках, поэтому при установке не требуется отключать коммуникации или разбирать оснащение.

Такой принцип особенно удобен для сложных механизмов. Например, термочехол для эксгаустера с электроприводом может изготавливаться с учетом выступающих частей, мест подключения и особенностей последующего сервисного доступа.

Теплоизоляционные чехлы ТЭК-ТЕРМ: конструкция и применение

Помимо моделей с электронагревом, предусмотрено пассивное исполнение без греющих элементов. Оно применяется для атмосферной защиты либо уменьшения теплоотдачи от оборудования, которое самостоятельно выделяет энергию во время работы. Теплоизоляционными чехлами можно укрывать измерительные устройства, сигнализаторы, элементы автоматики и другие технические узлы.

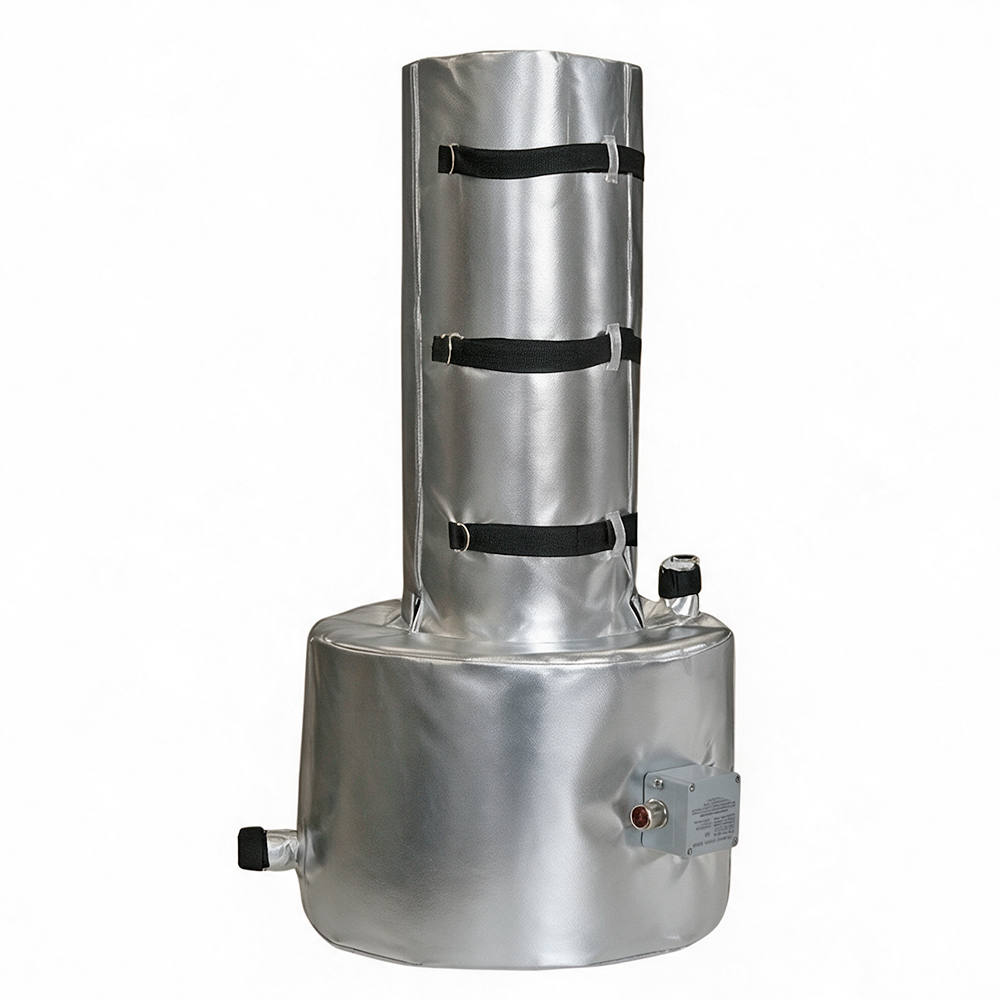

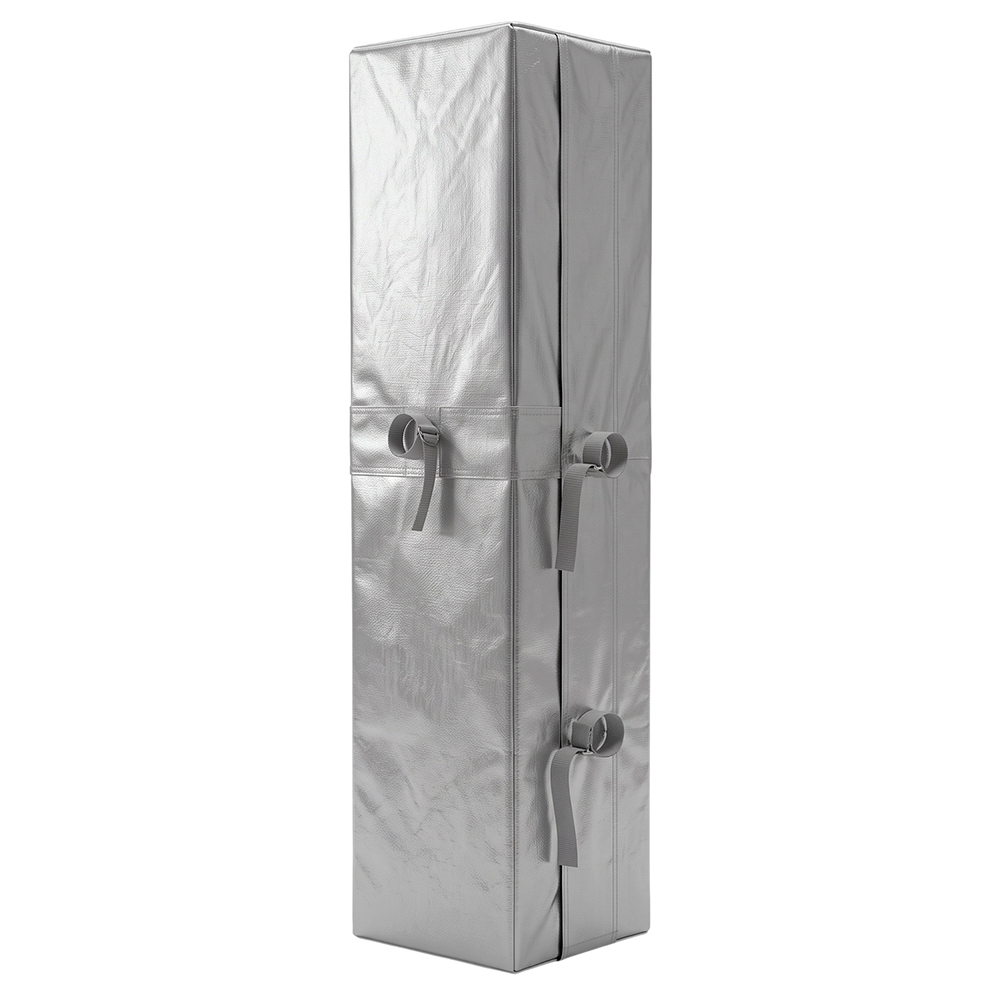

Быстросъемный корпус изготавливается из износостойких материалов, устойчивых к промышленным условиям эксплуатации. Для соединений используются морозостойкие липучки, а крупные или тяжелые модели могут дополнительно усиливаться ремнями с кольцами из нержавеющей стали. Общая толщина стенки начинается от 20 мм и определяется требованиями конкретного проекта.

При необходимости чехол теплоизоляционный утепляющего исполнения производится с учетом температурного режима, размеров защищаемого объекта и требуемой степени пылевлагозащиты. Подобный подход позволяет подобрать подходящую конфигурацию без применения громоздких стационарных кожухов.

На практике изоляция с помощью термочехлов востребована для датчиков, расходоизмерительной аппаратуры, уровнемеров, сигнализаторов, электро- и пневмоприводов. За счет съемной конструкции сохраняется доступ к закрытому оборудованию, а индивидуальное проектирование позволяет учитывать расположение технологических соединений. ТЭК-ТЕРМ подходят как для пассивной теплозащиты, так и для создания контролируемого температурного режима с помощью электронагрева.
