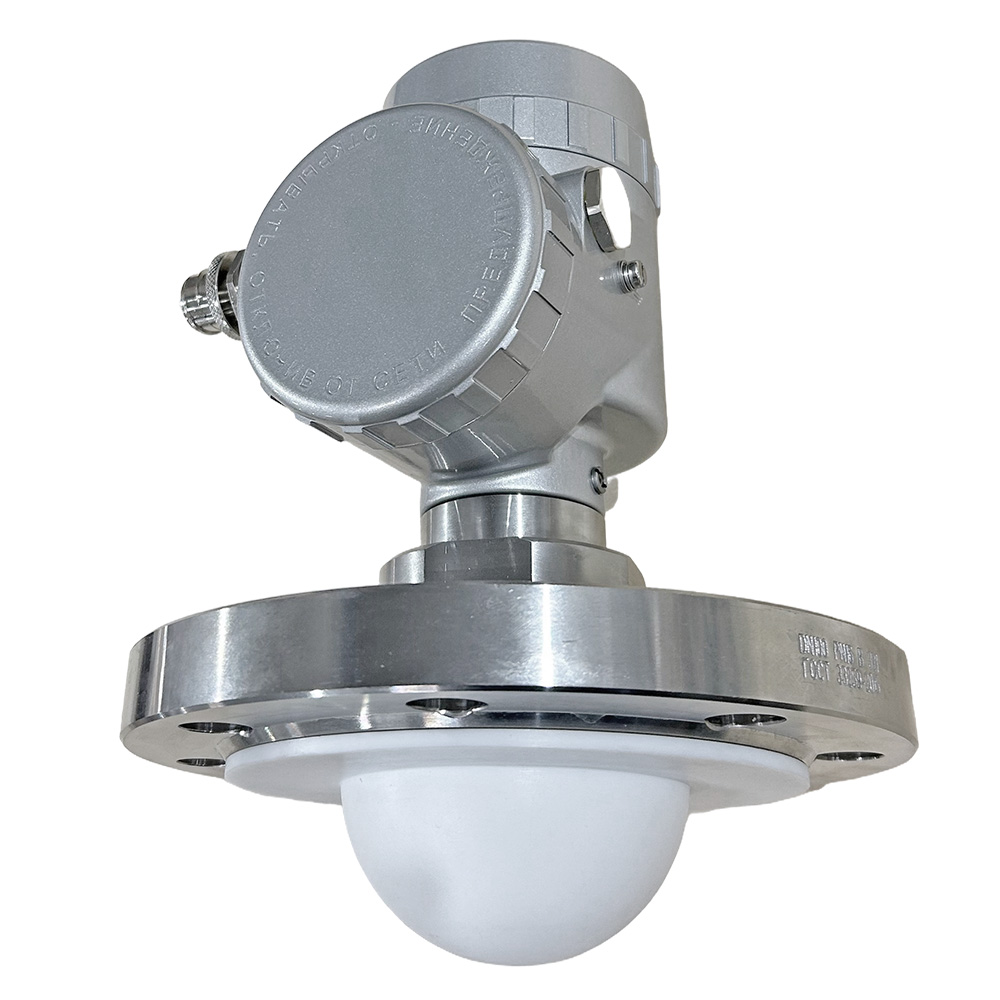

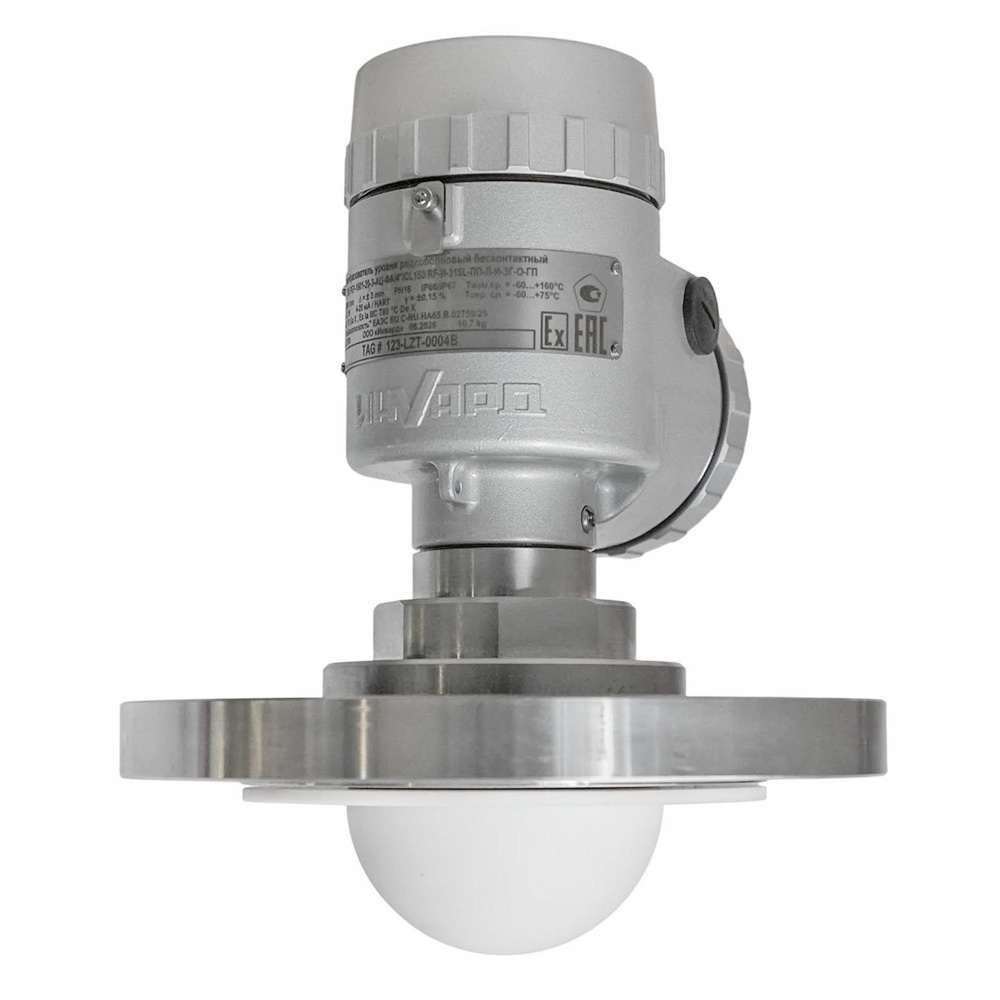

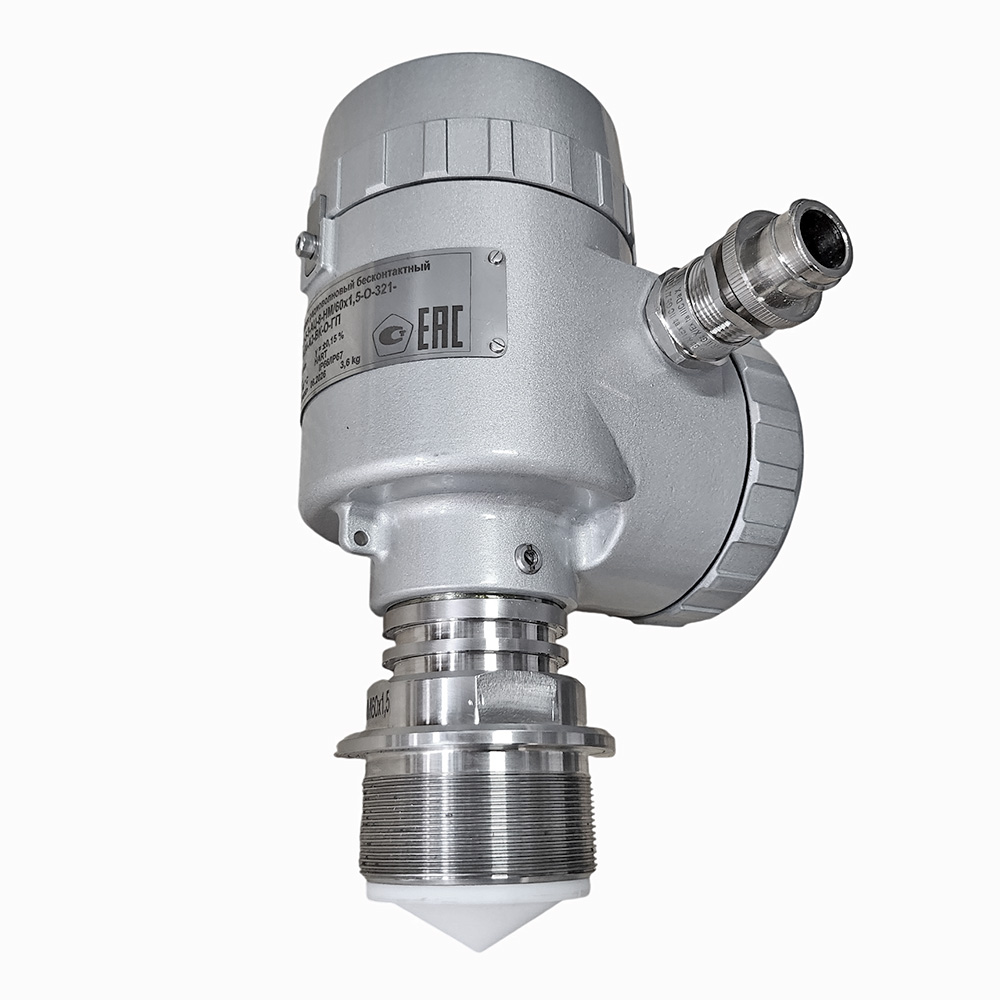

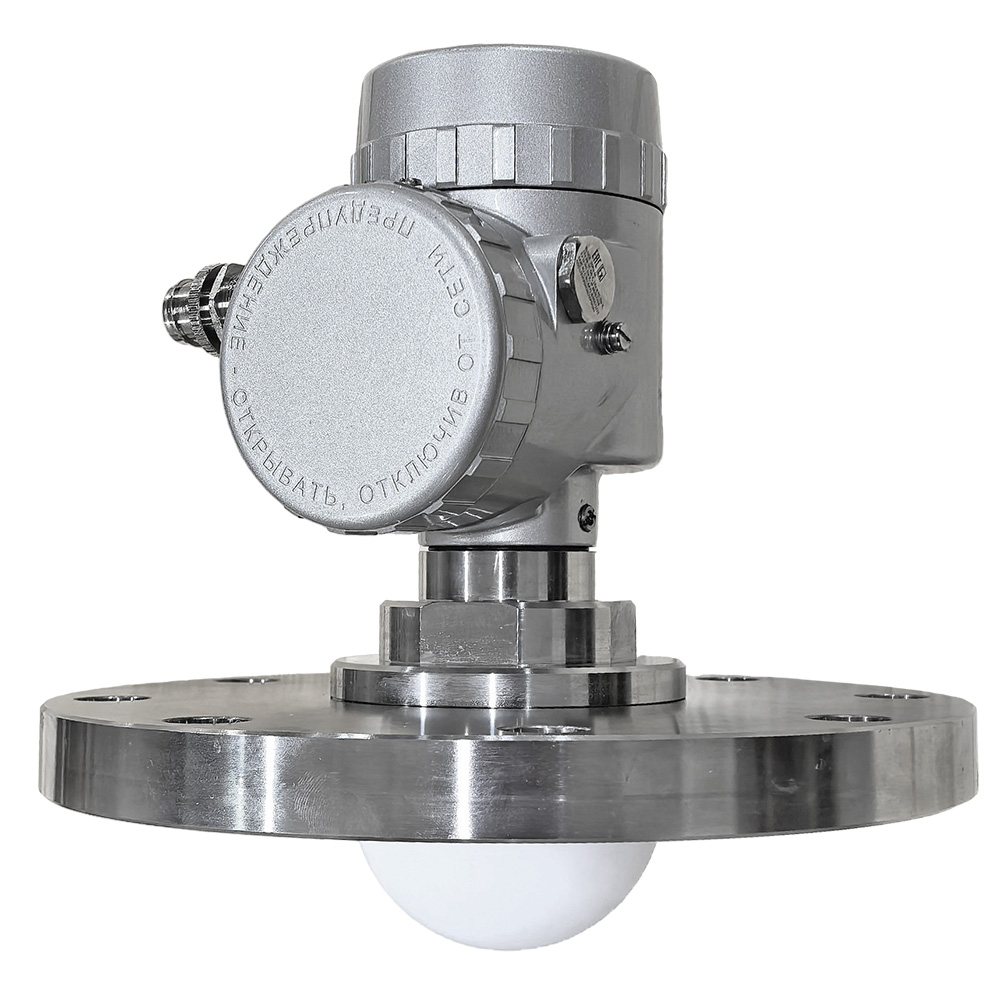

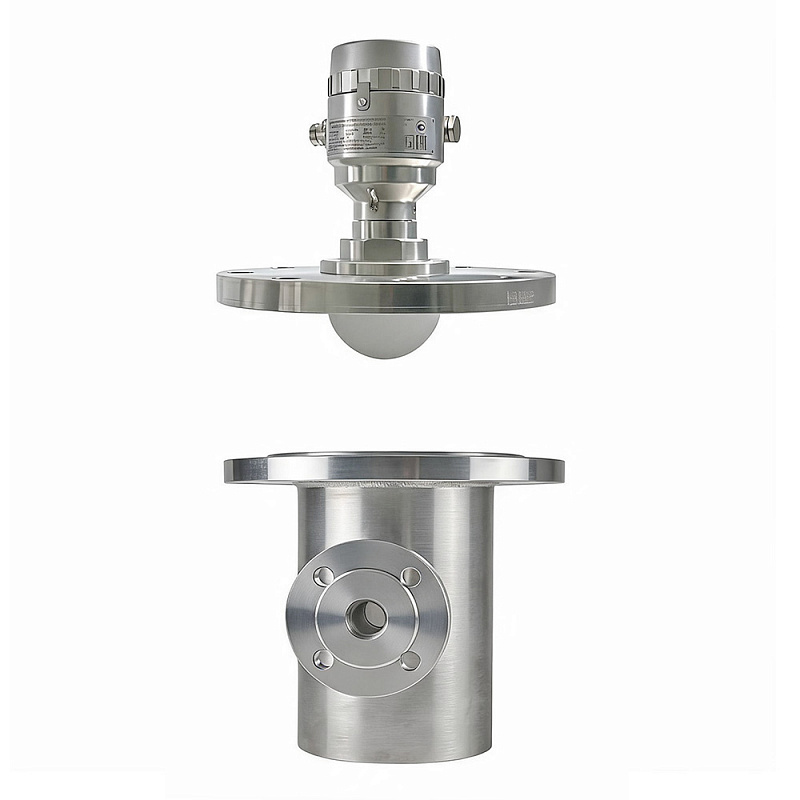

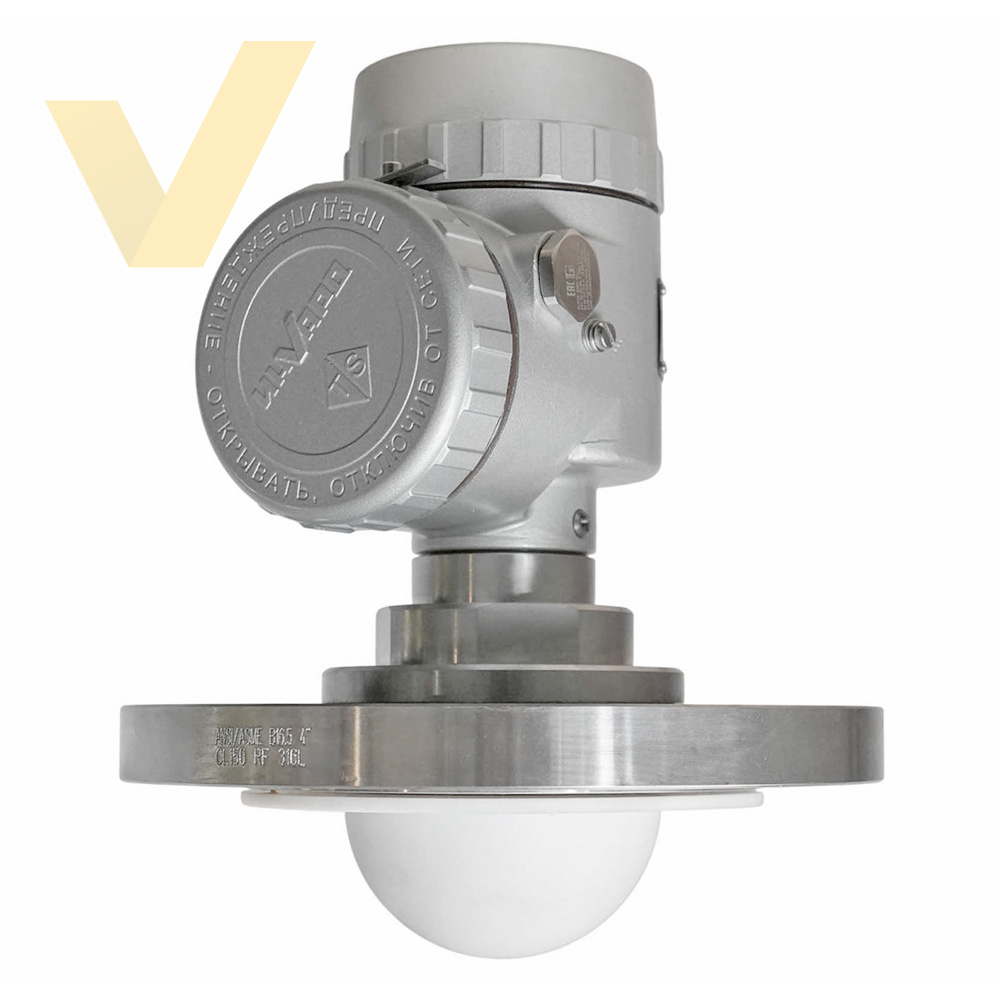

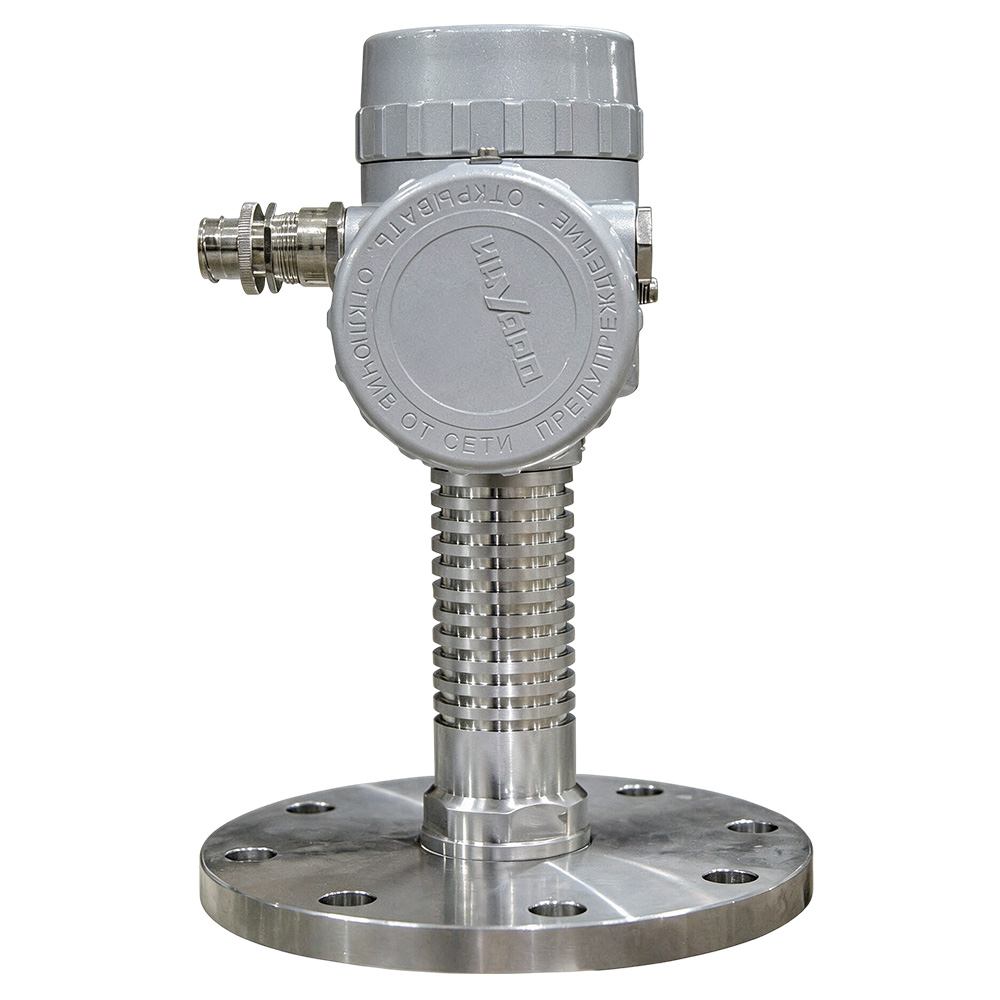

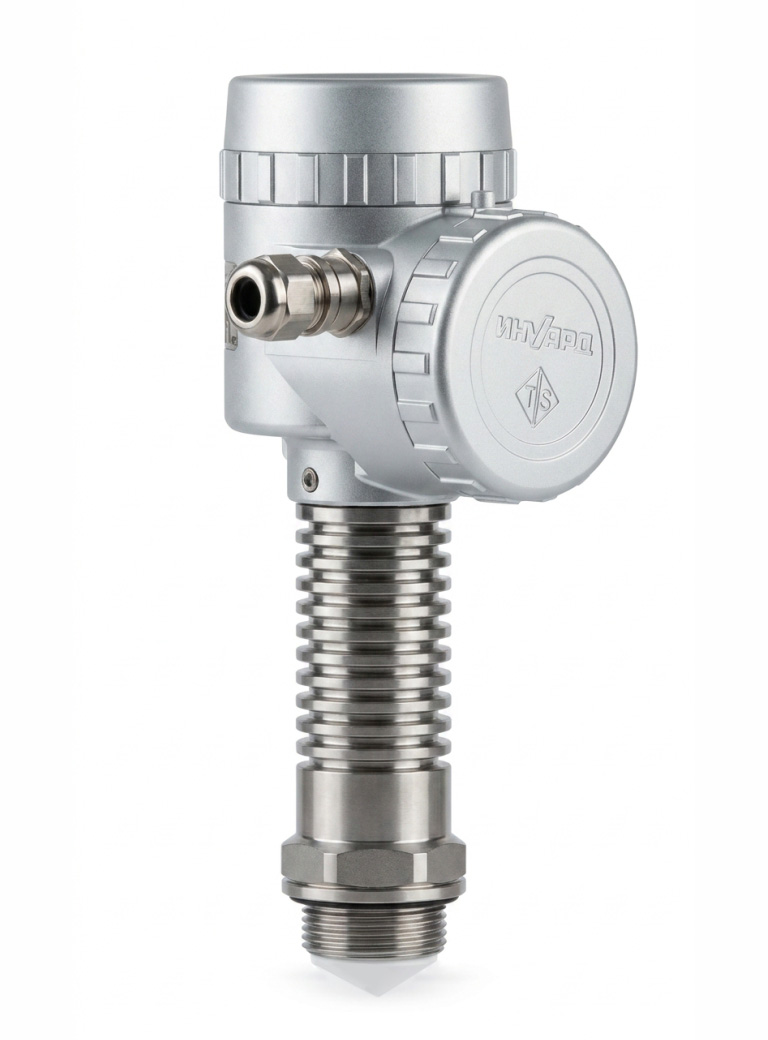

Бесконтактный радарный уровнемер ТЭК-РБУ

Технология бесконтактного измерения уровня жидкостей или сыпучих материалов разработана была разработана примерно 20 лет назад и на сегодняшний день нашла себе самое широкое применение. Этот факт объясняется чрезвычайной востребованностью данного метода измерения и его высокой универсальностью. Само слово «бесконтактный» уже подразумевает ряд преимуществ, недоступных, например, для поплавковых, тросовых или емкостных уровнемеров, работа которых предполагает погружение чувствительного элемента в измеряемую среду. Применение бесконтактных уровнемеров даёт возможность работы систем АСУТП в таких сложных, а иногда и совершенно экстремальных условиях, таких, как:

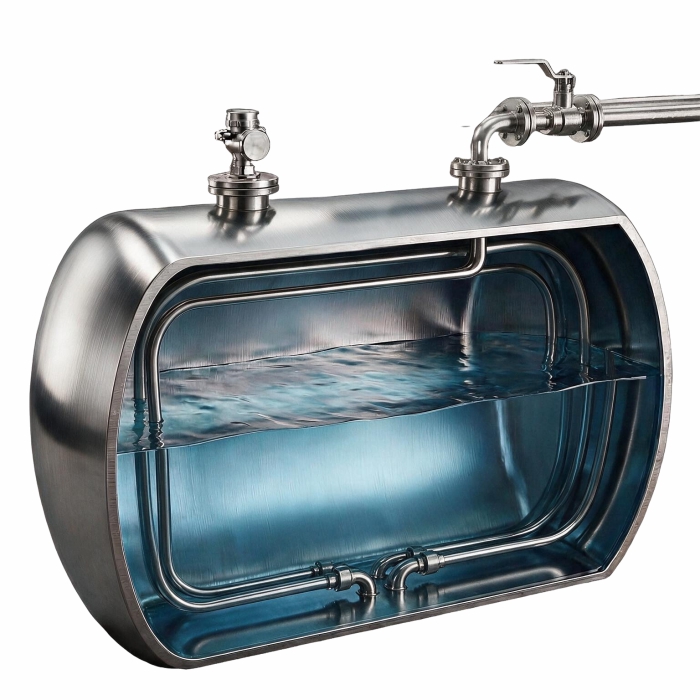

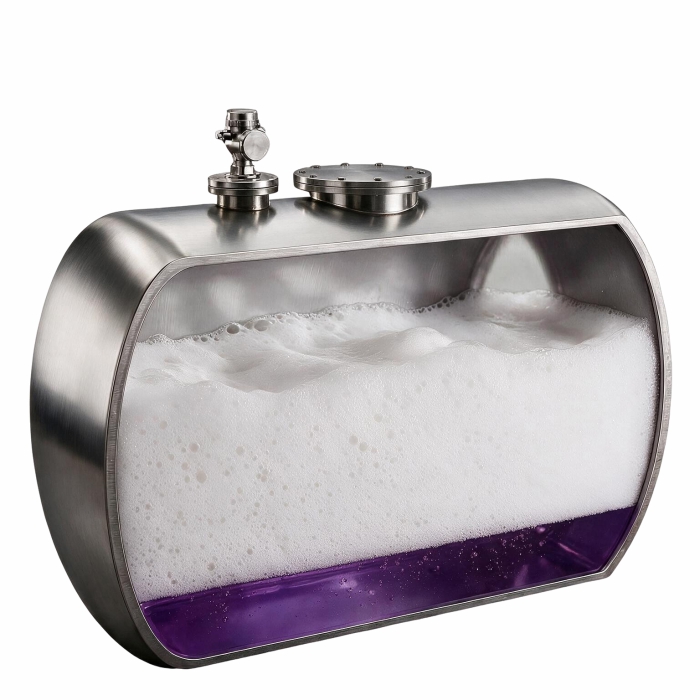

• широкий диапазон температур и давления процесса;
• агрессивная и/или химически активная среда;
• высоковязкая среда;

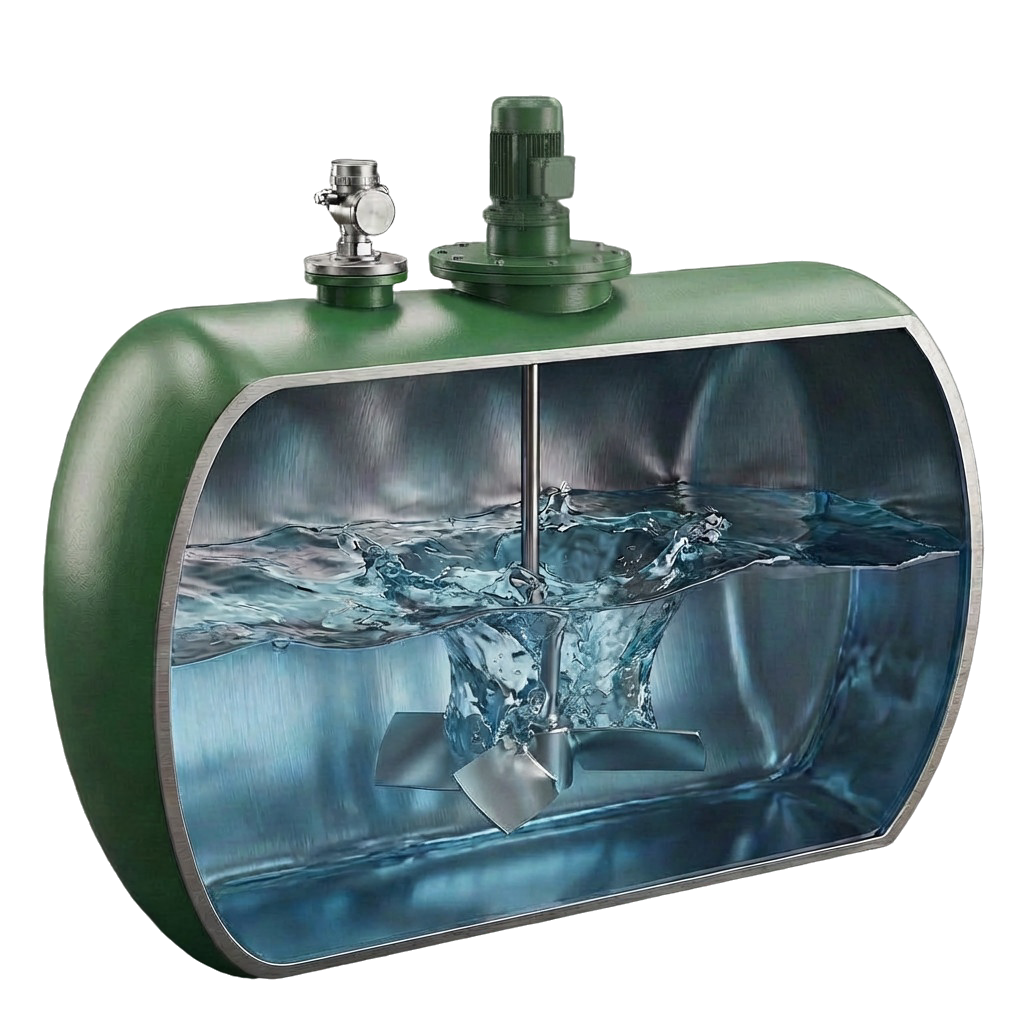

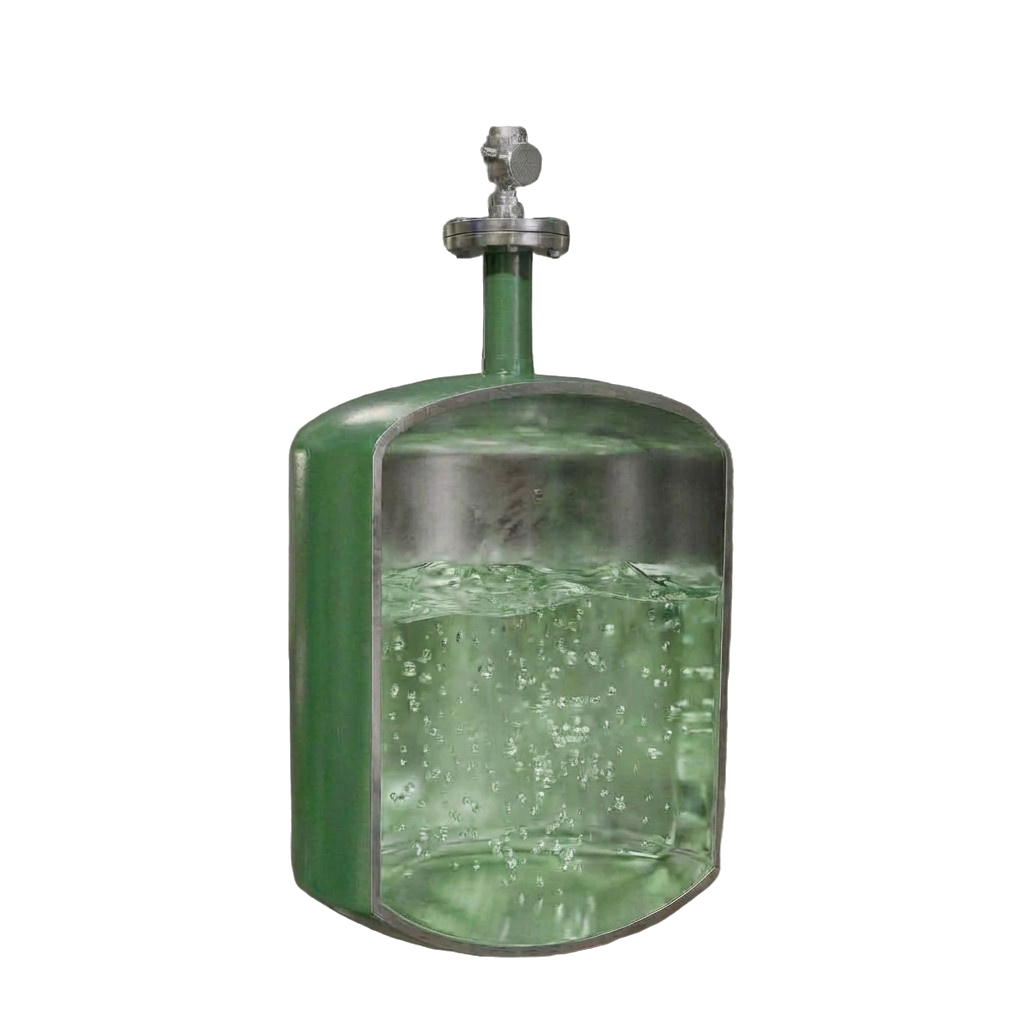

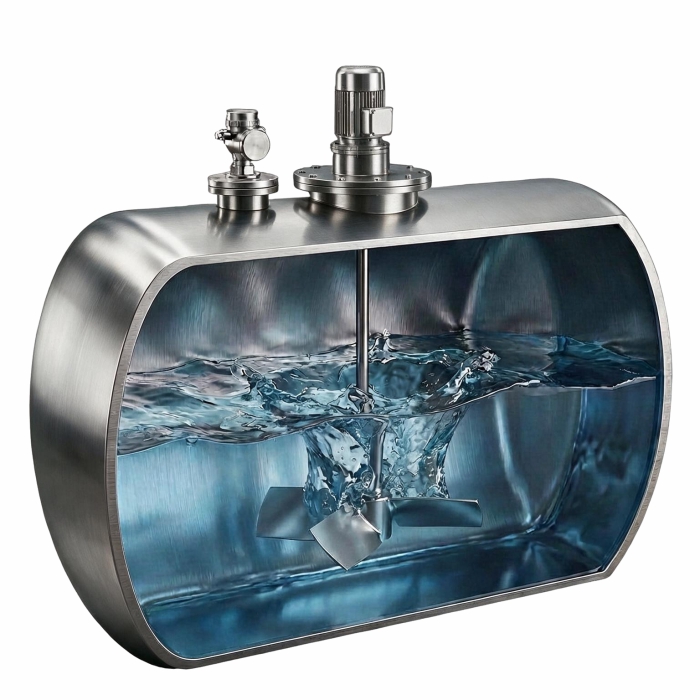

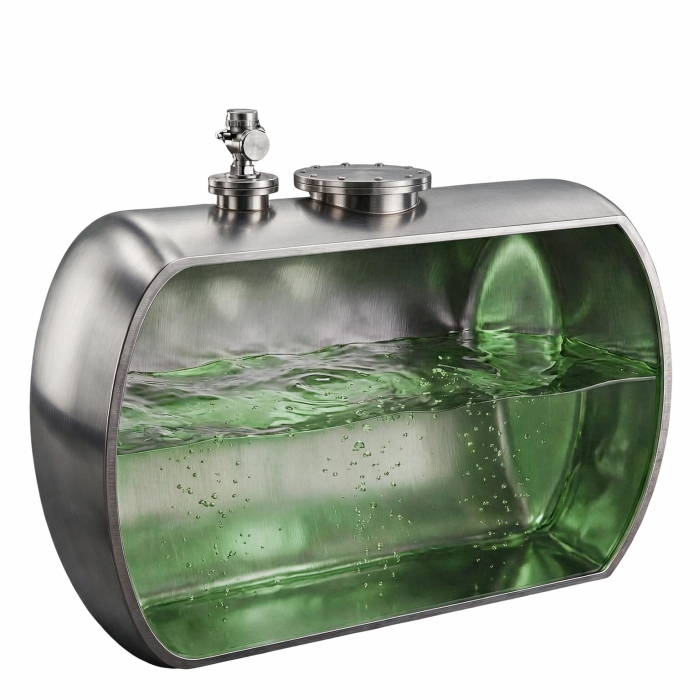

• измерение в сосудах с мешалкой;
• высокая влажность, вибрации, пыль, помехи, иные неблагоприятные факторы.

Помимо перечисленных преимуществ, стоит сказать о повышенной надёжности таких приборов именно за счет отсутствия непосредственного контакта со средой. Отсюда:

• отсутствие необходимости частого технического обслуживания (сенсор не нужно регулярно очищать от налипания или заменять вследствие выхода из строя из-за воздействия, например, агрессивной среды);
• низкое энергопотребление.

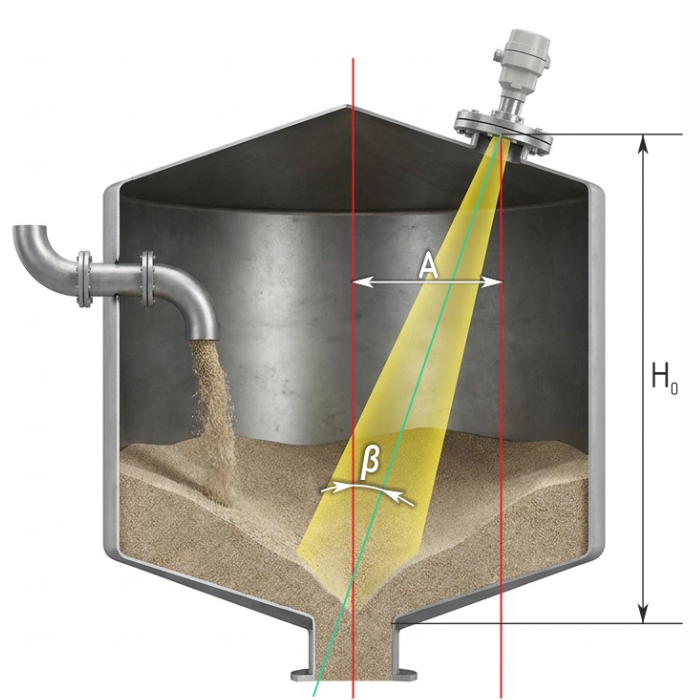

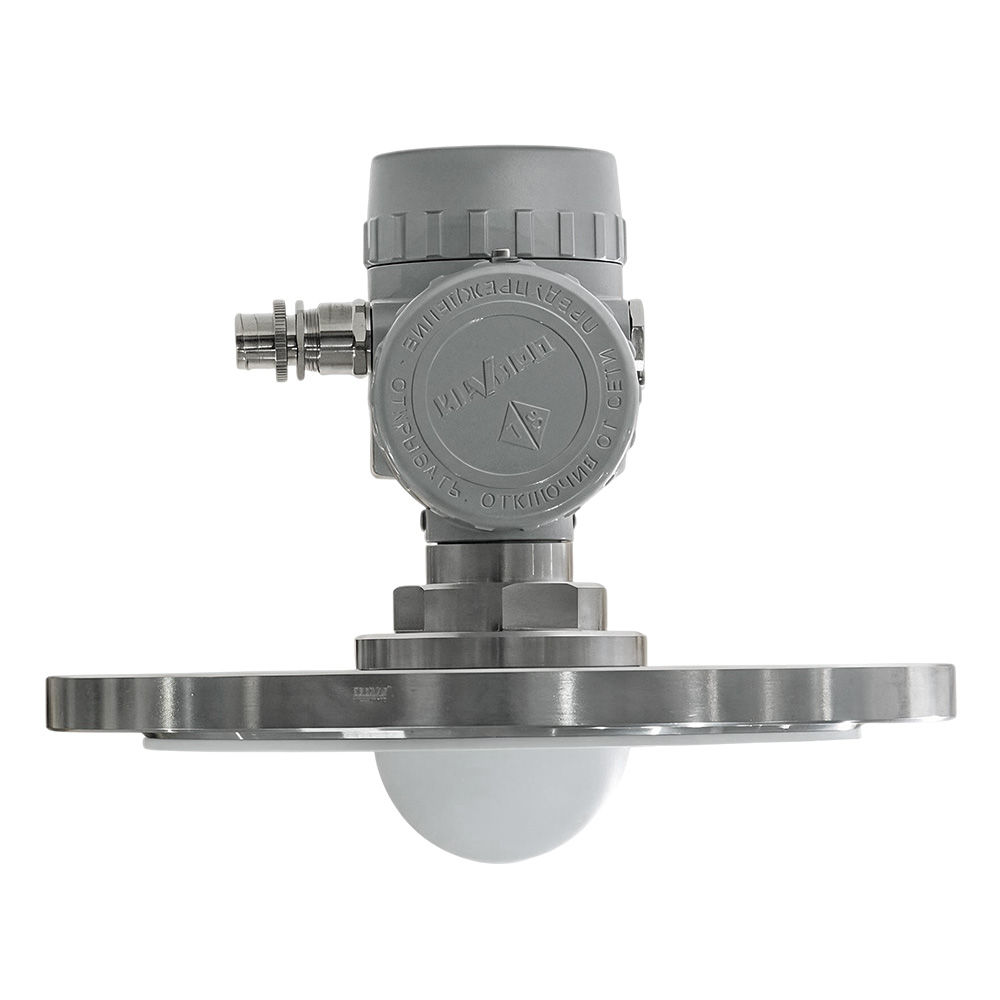

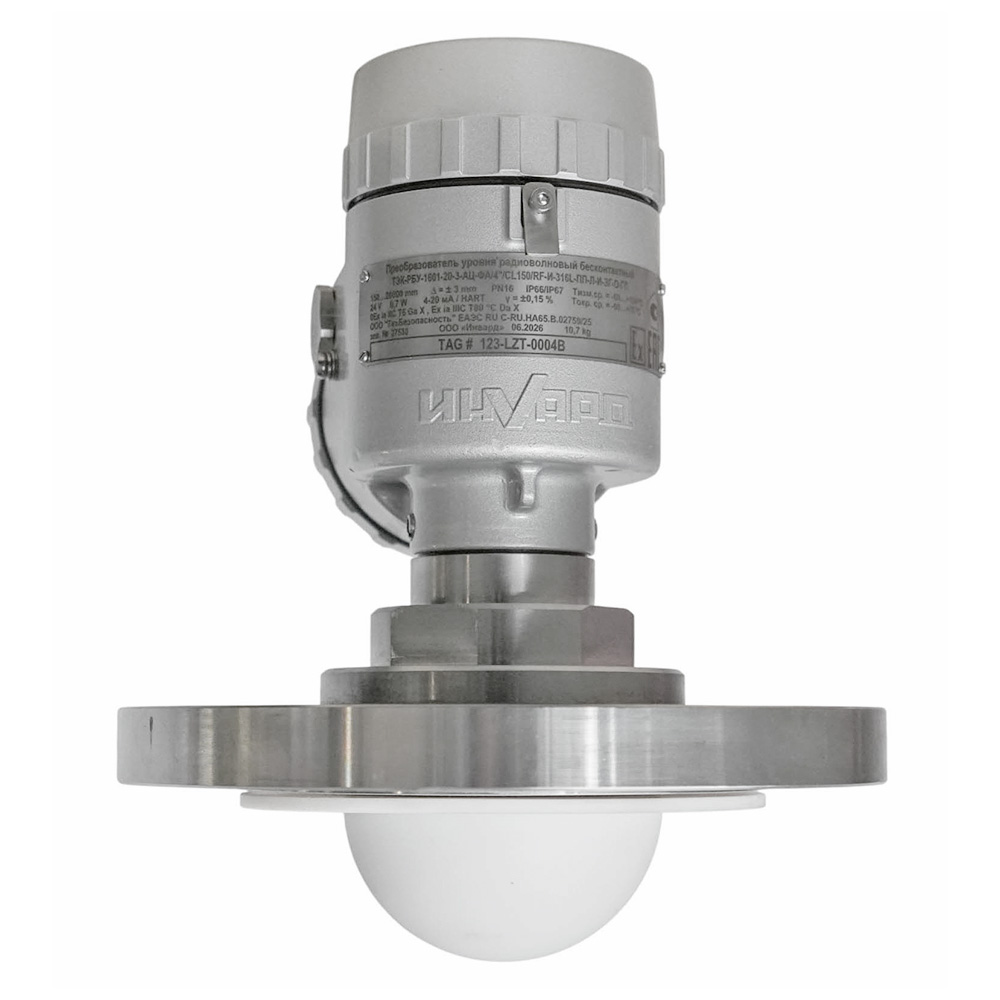

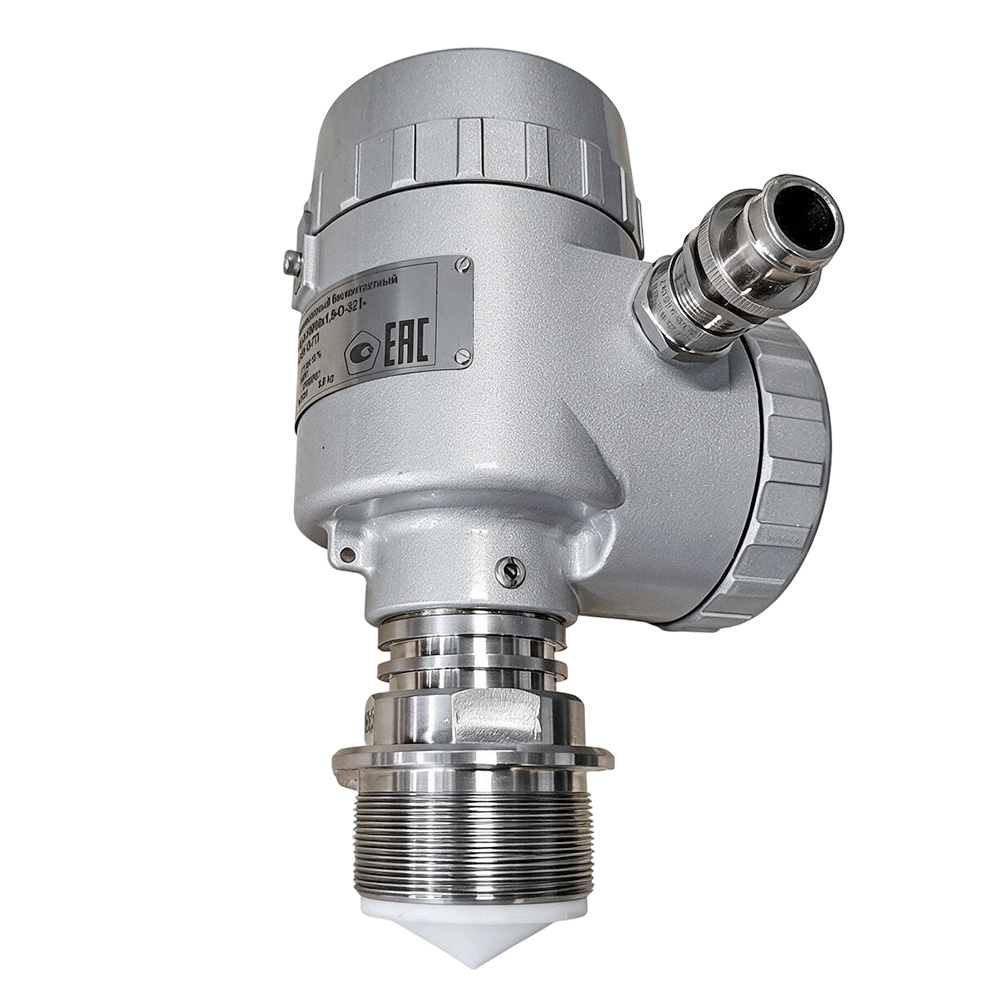

	Тип линзовой антенны	Ø90	Ø70	Ø45
	Угол, a	2°	3°	3,5°
	Мин. подключение	≥Ду100	≥Ду80	≥Ду50

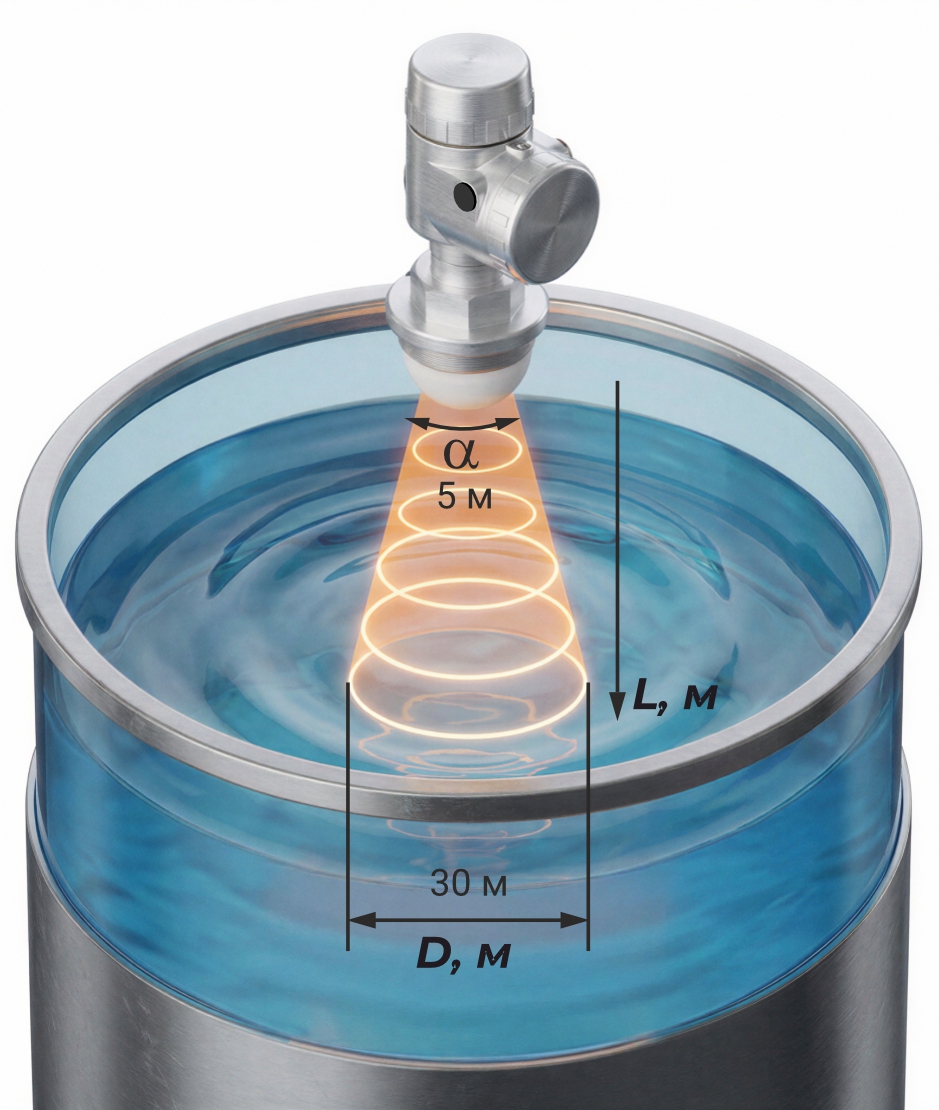

	Диапазон L, м	Ø измерительного луча D, мм
	5	174	262	305
	10	349	523	611
	15	523	785	916
	20	698	1047	1221
	25	872	1309	1527
	30	1047	1570	1832

Радарный уровнемер: принцип работы

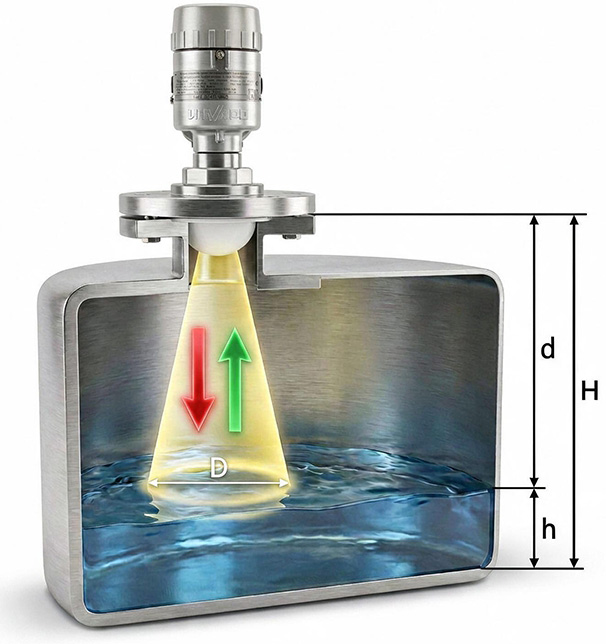

Бесконтактный радарный уровнемер, как следует из названия, работает по принципу радара: направленное излучение высокочастотного электромагнитного импульса (СВЧ) и последующие приём и обработка частично отраженного сигнала. В соответствии с этим принципом неотъемлемыми частями радарного уровнемера являются:

• источник сигнала (генерирует СВЧ-импульсы определенной частоты);
• антенна (формирует импульс в виде узкого пучка, передает его в нужном направлении);
• приемник отраженного сигнала (сенсор);
• электронный блок с процессором (обрабатывает информацию о частоте отраженного сигнала и временной разнице между передачей импульса и приемом отраженного сигнала; кроме того, формирует выходной сигнал прибора, передаваемый в систему АСУ);
• корпус, соединительные и монтажные элементы.

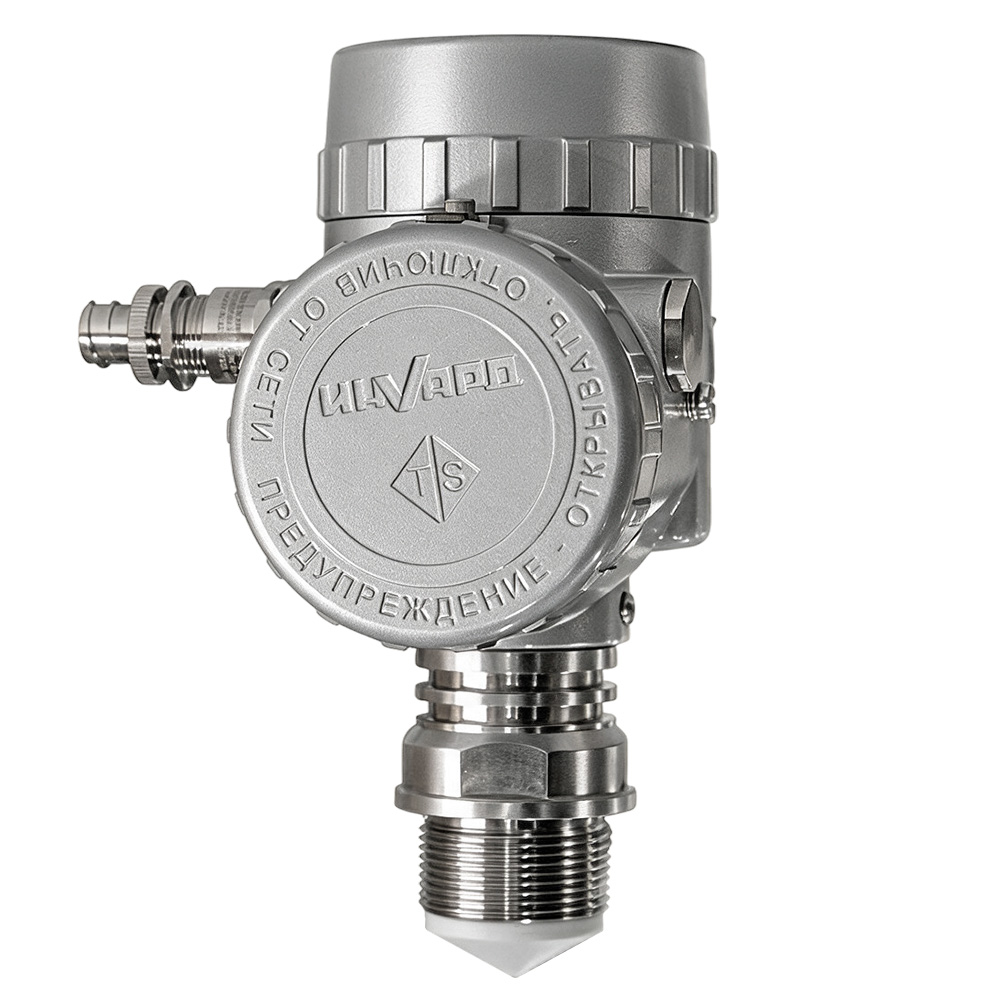

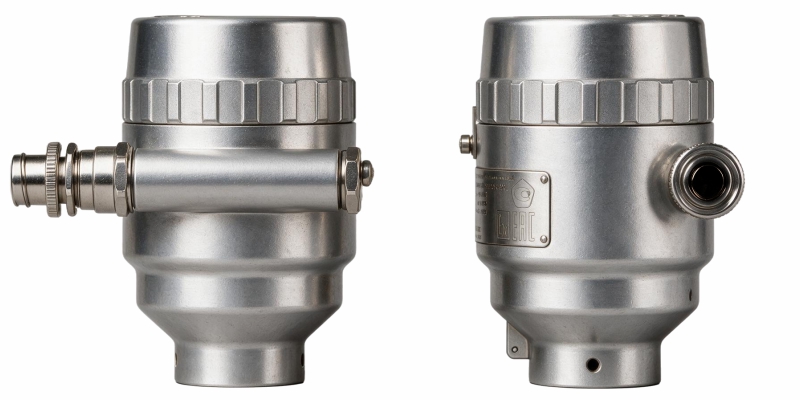

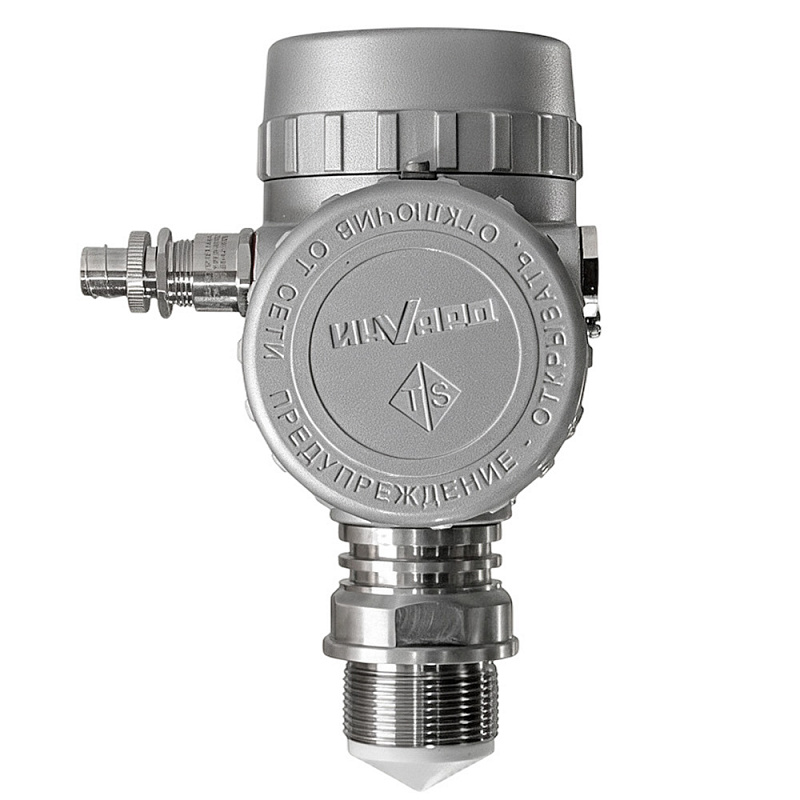

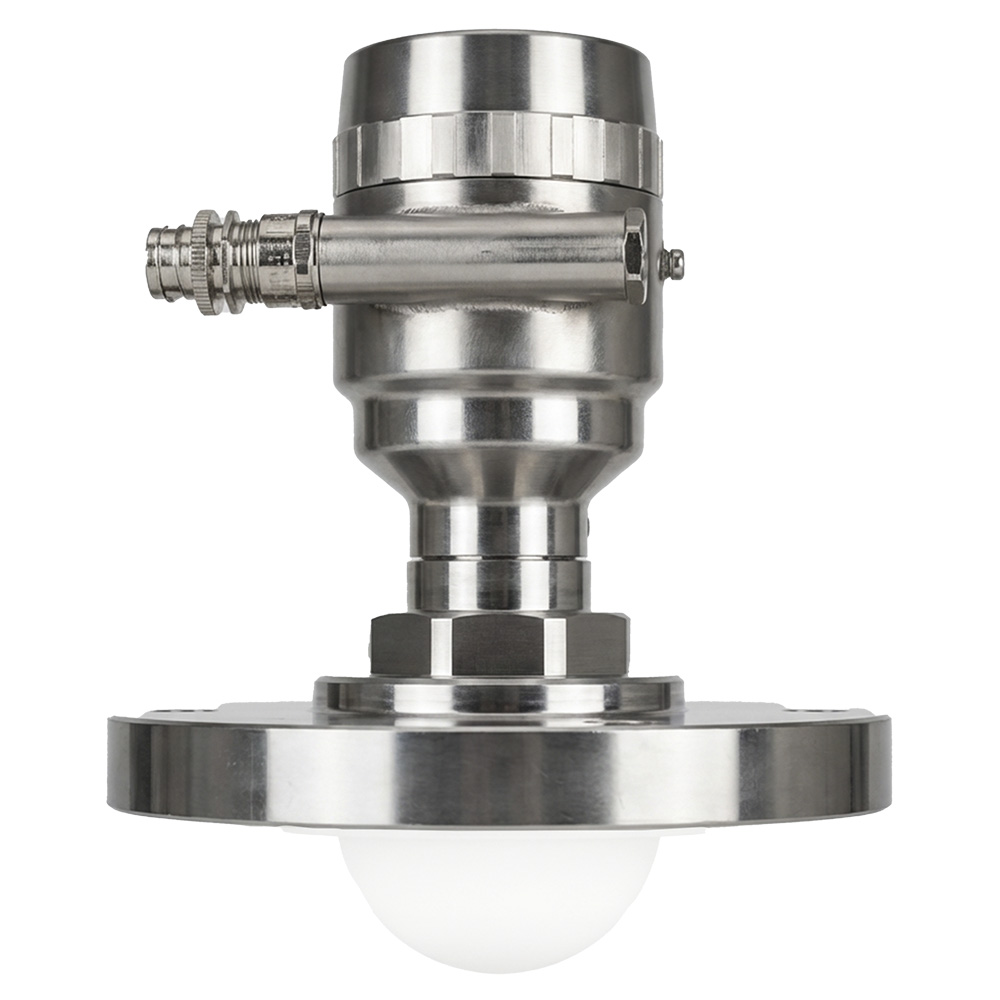

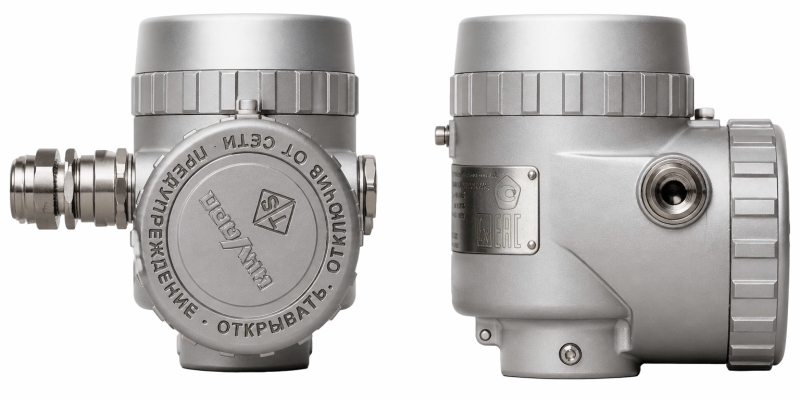

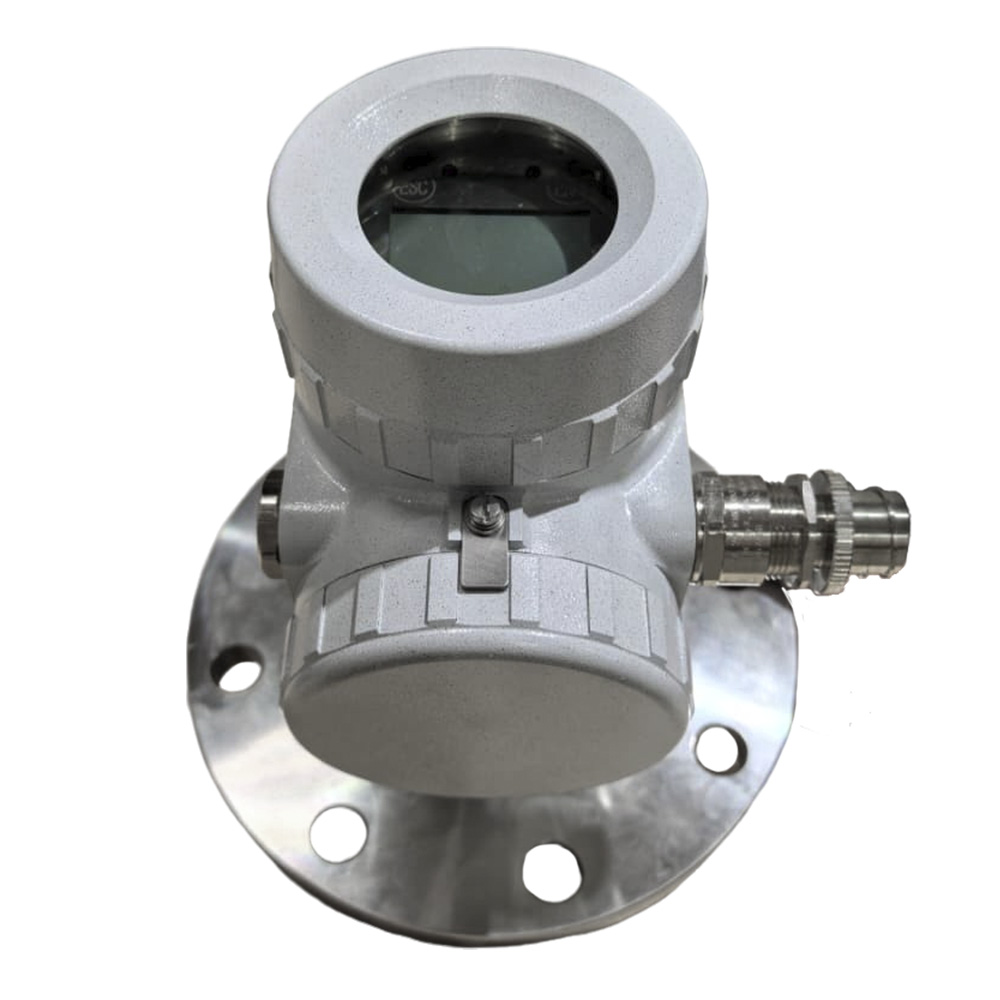

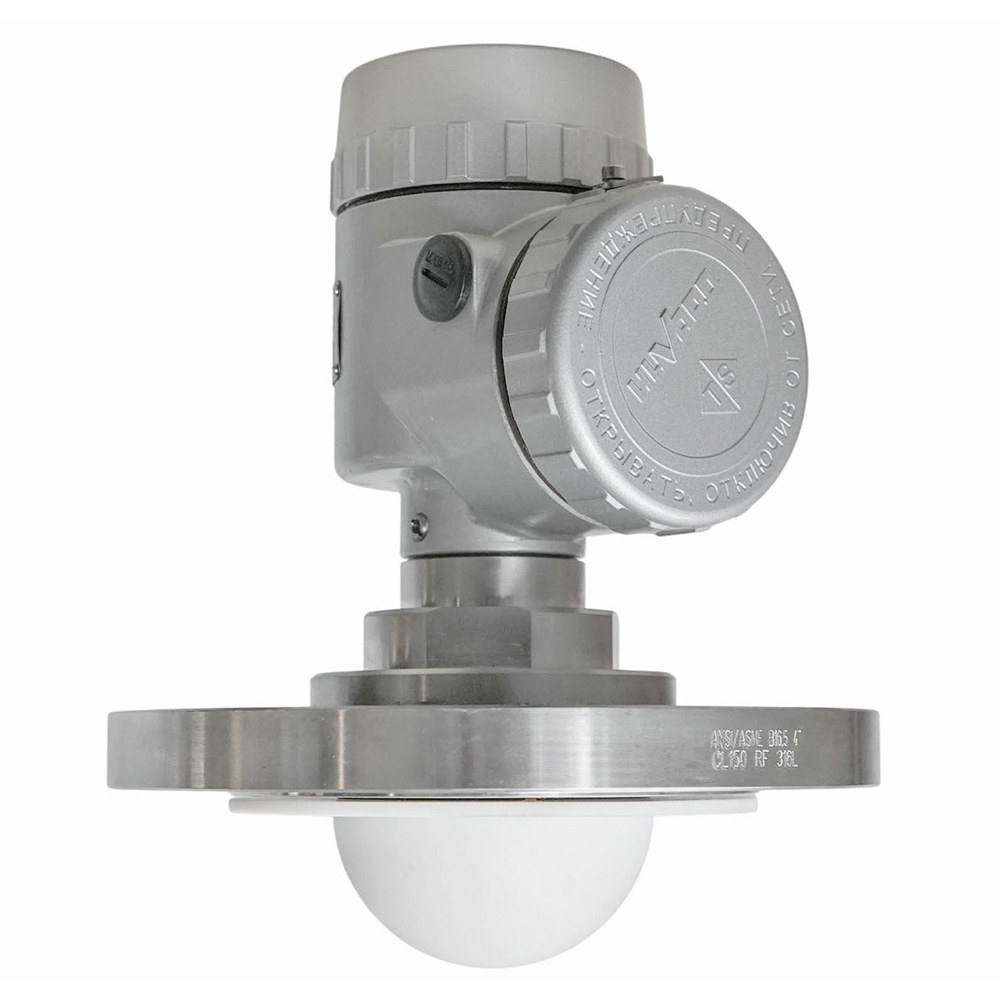

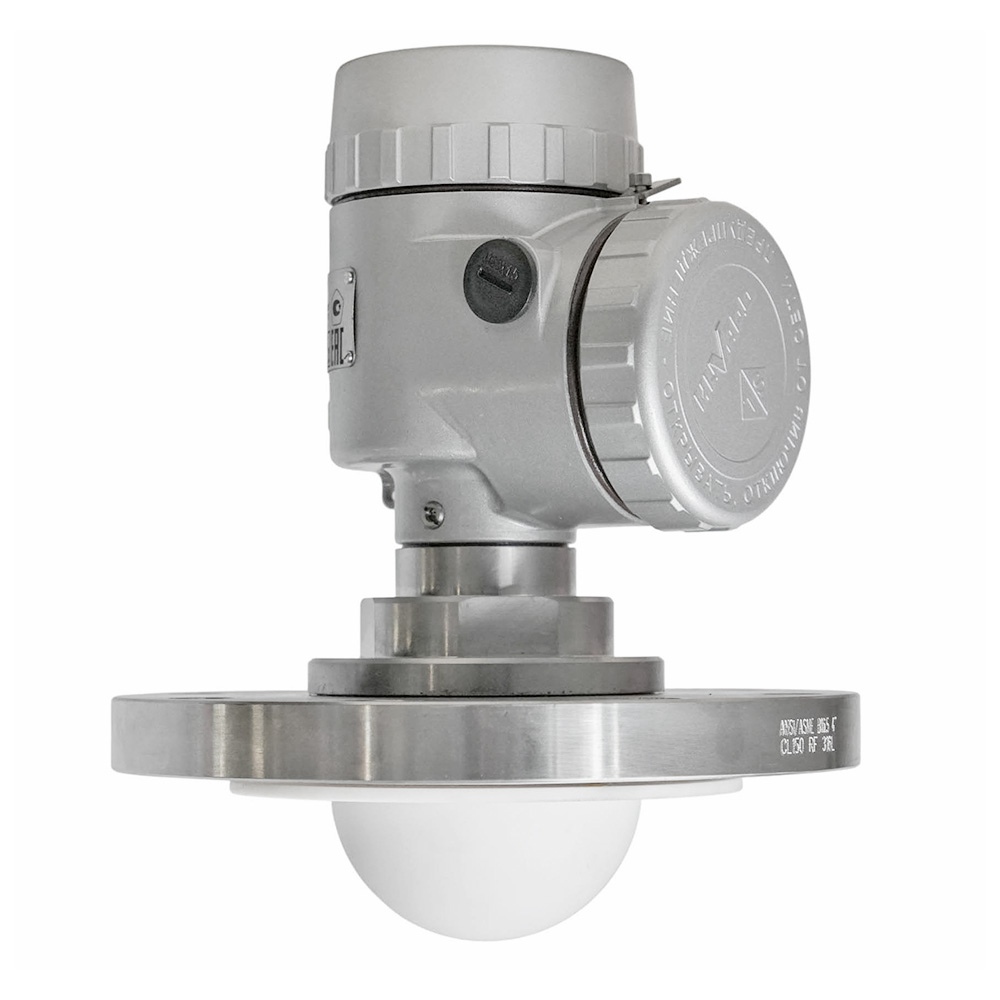

Варианты исполнения корпуса

Материал	Алюминиевый сплав с порошково-полимерным покрытием	AISI 304 12Х18Н10Т / AISI 321 AISI 316L опция: с порошково-полимерным покрытием
Цвет	RAL 7035 (по заказу возможен любой RAL)
Исполнение	Двухкамерный
Степень защиты	IP 66 / IP 67
Взрывозащита	общепромышленное искробезопасная цепь взрывонепроницаемая оболочка
Область применения	Общепромышленные условия, повышенные механические требования	Агрессивная окружающая среда, повышенные механические требования

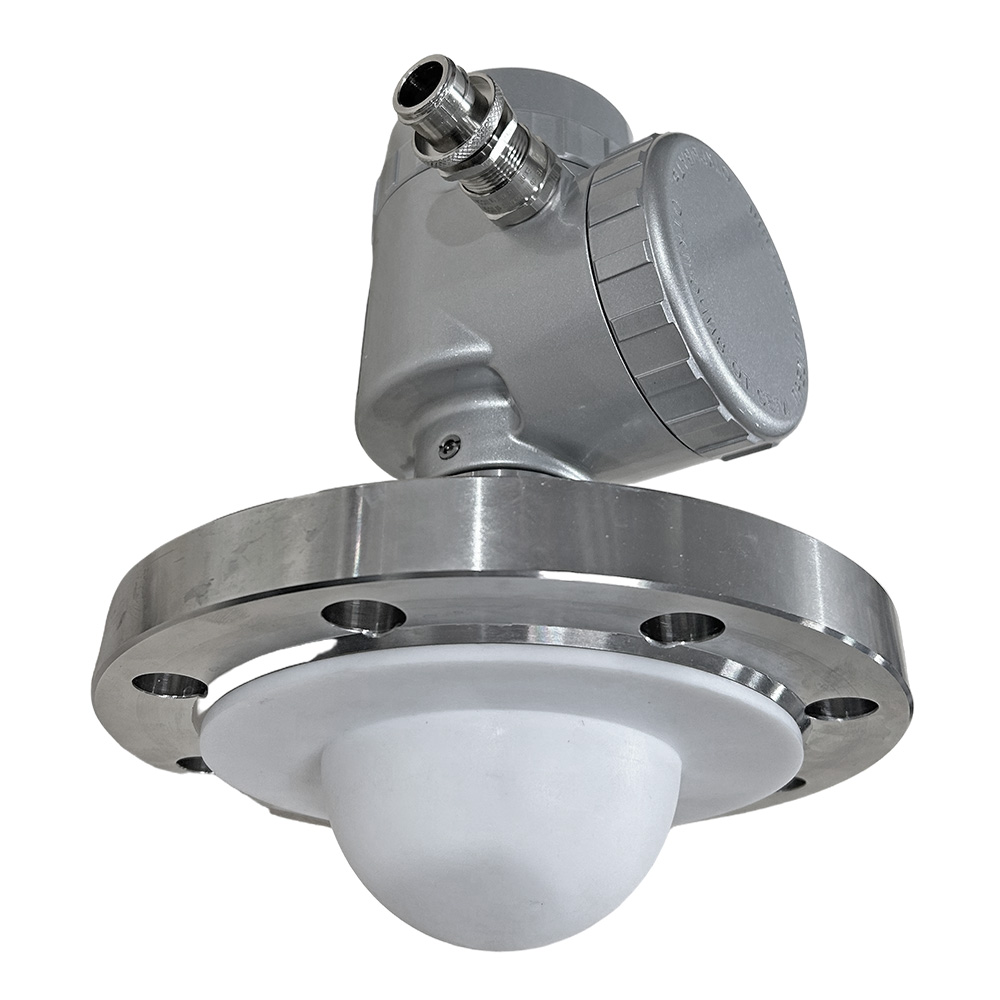

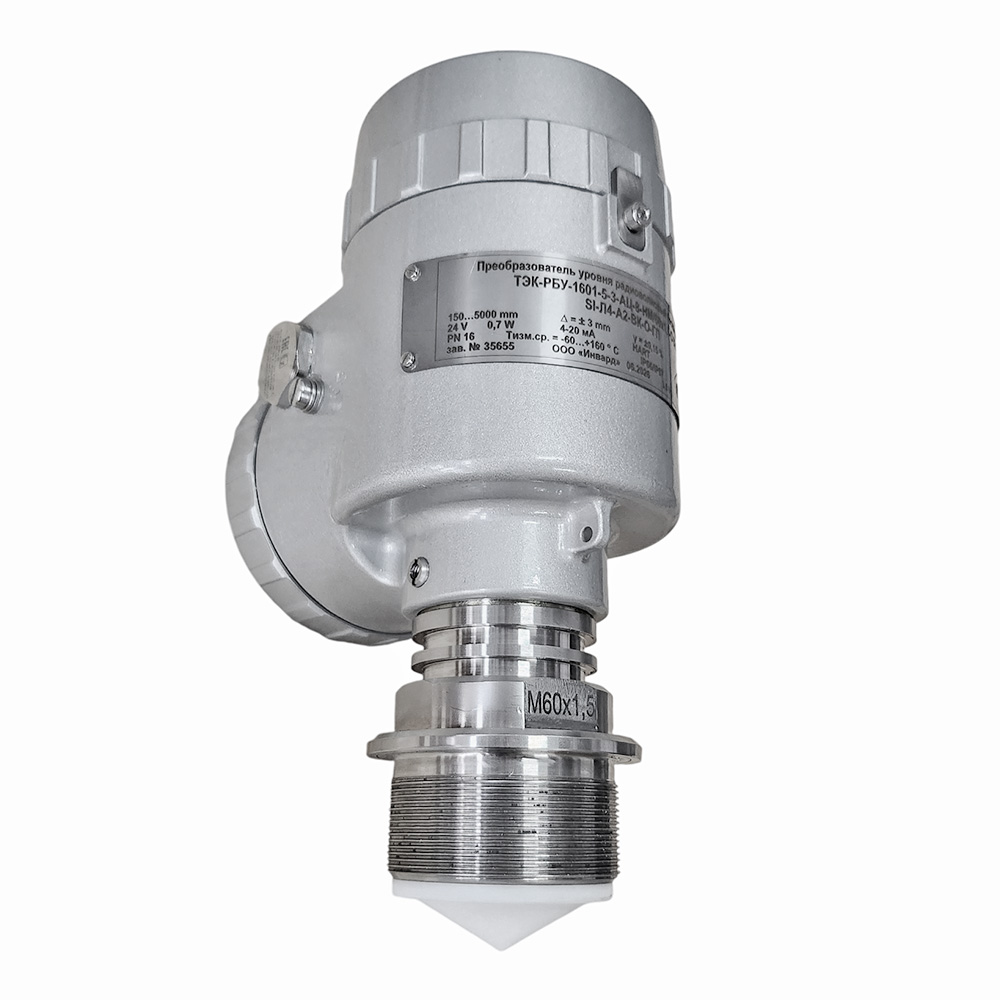

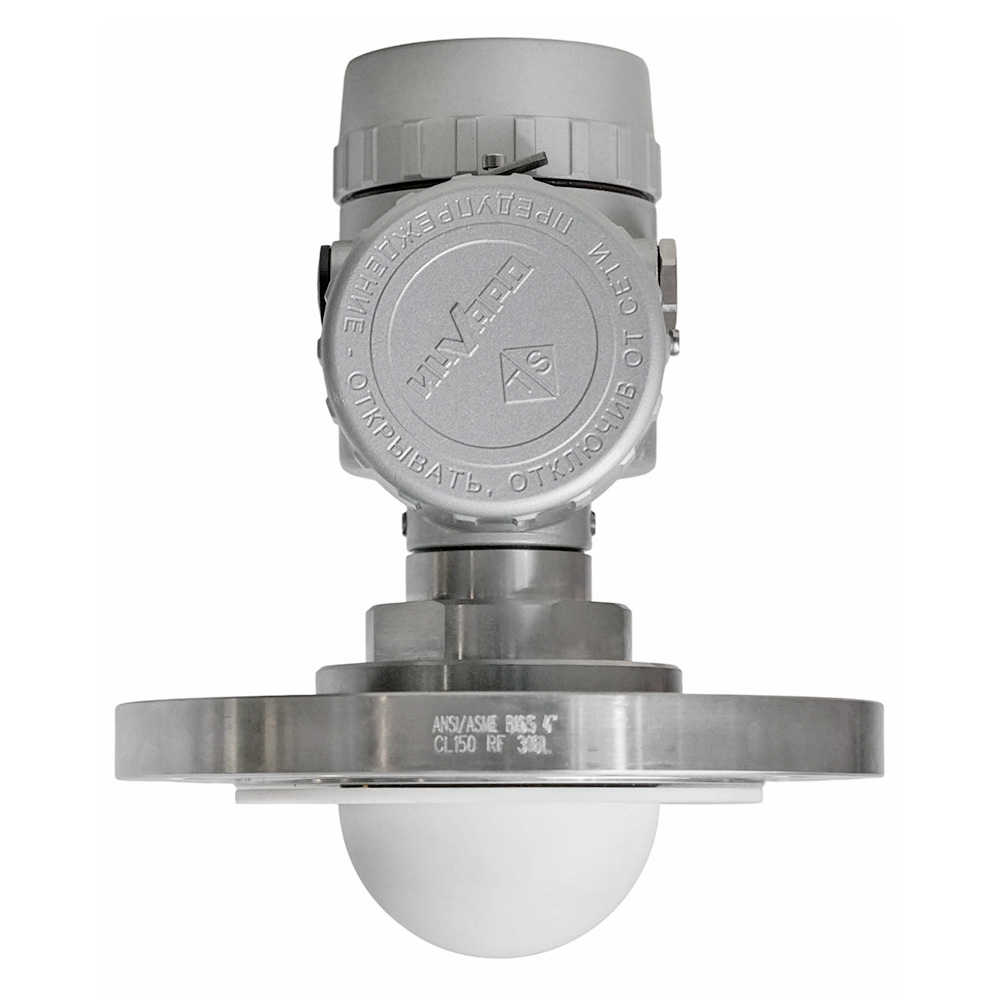

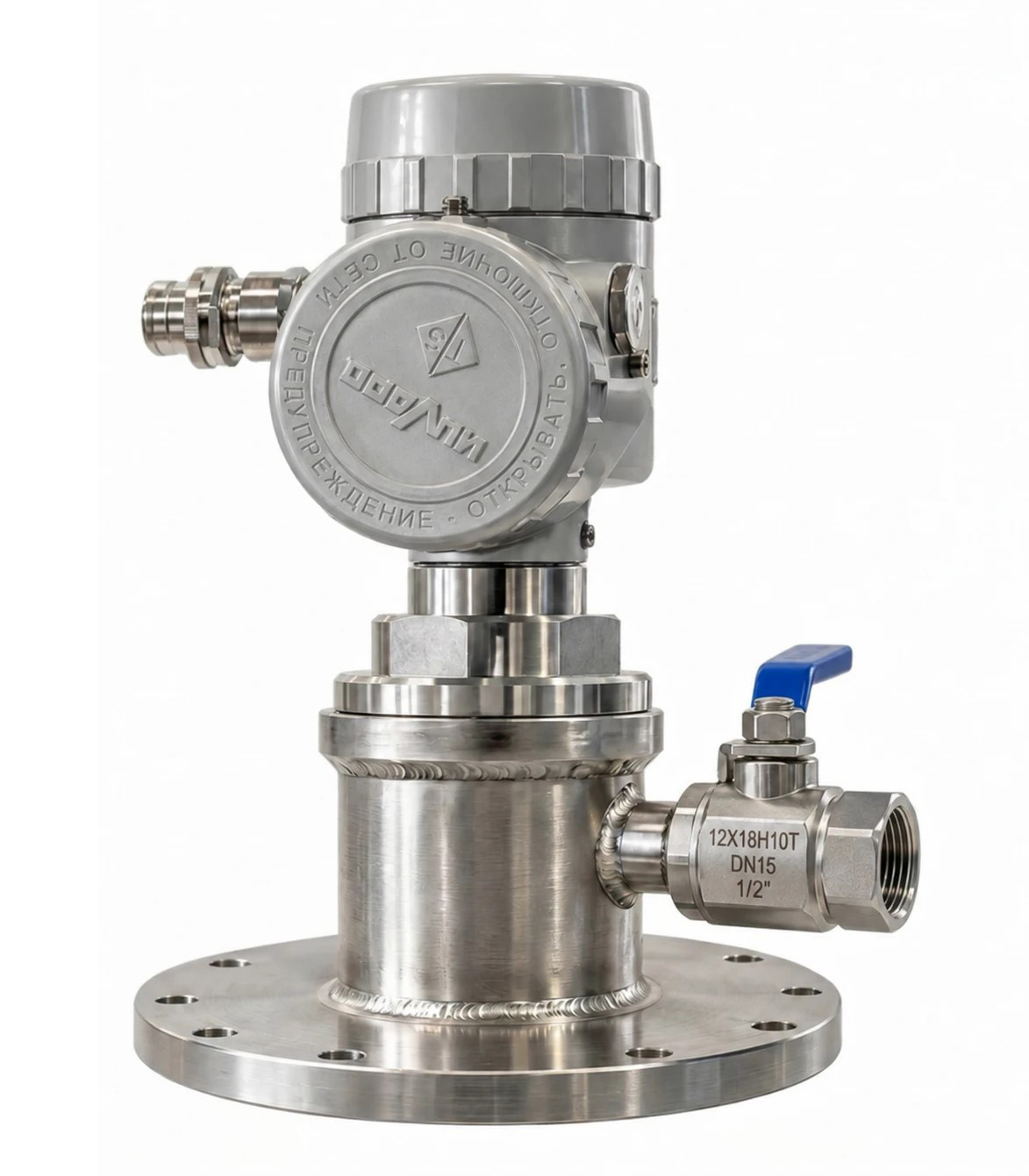

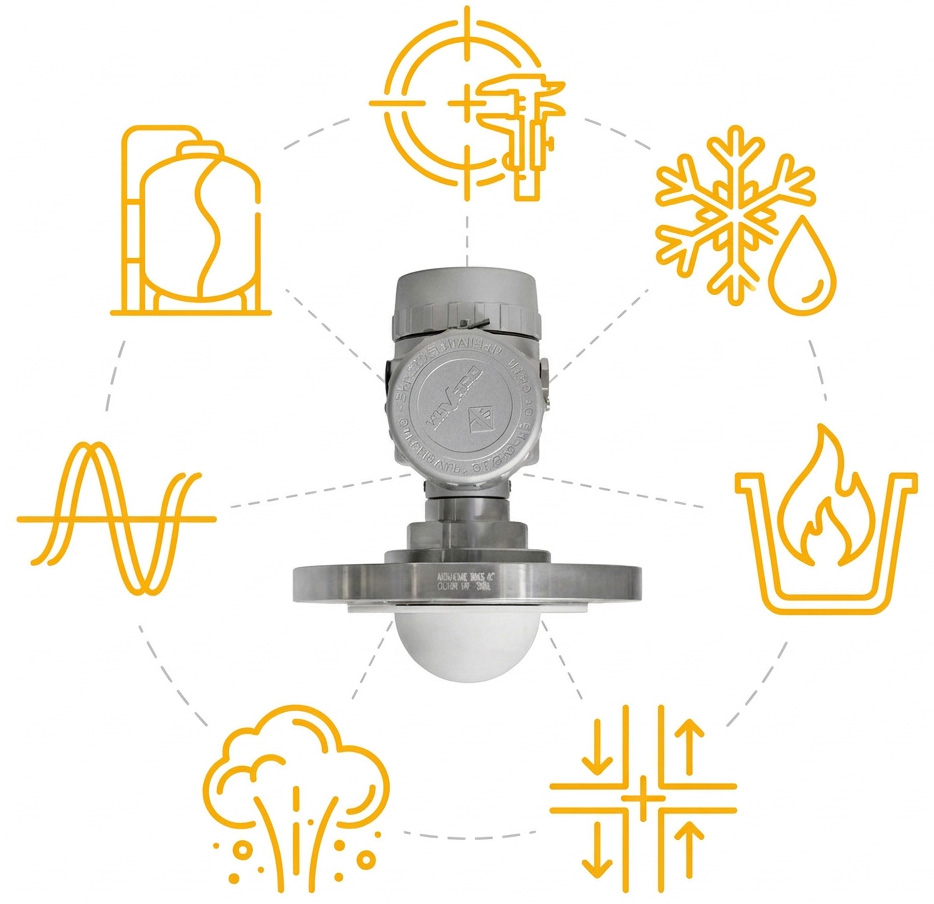

Радарный бесконтактный уровнемер ТЭК-РБУ: особенности и преимущества

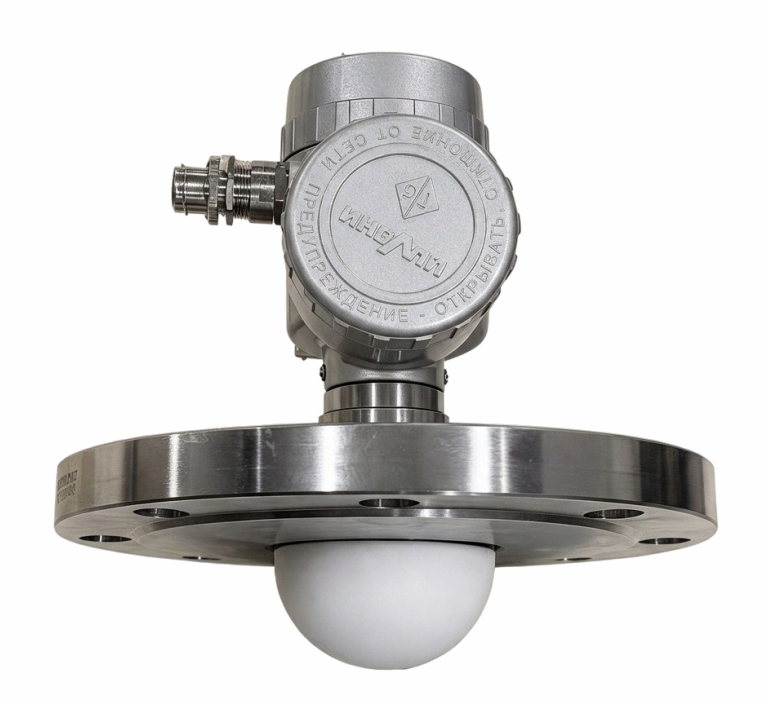

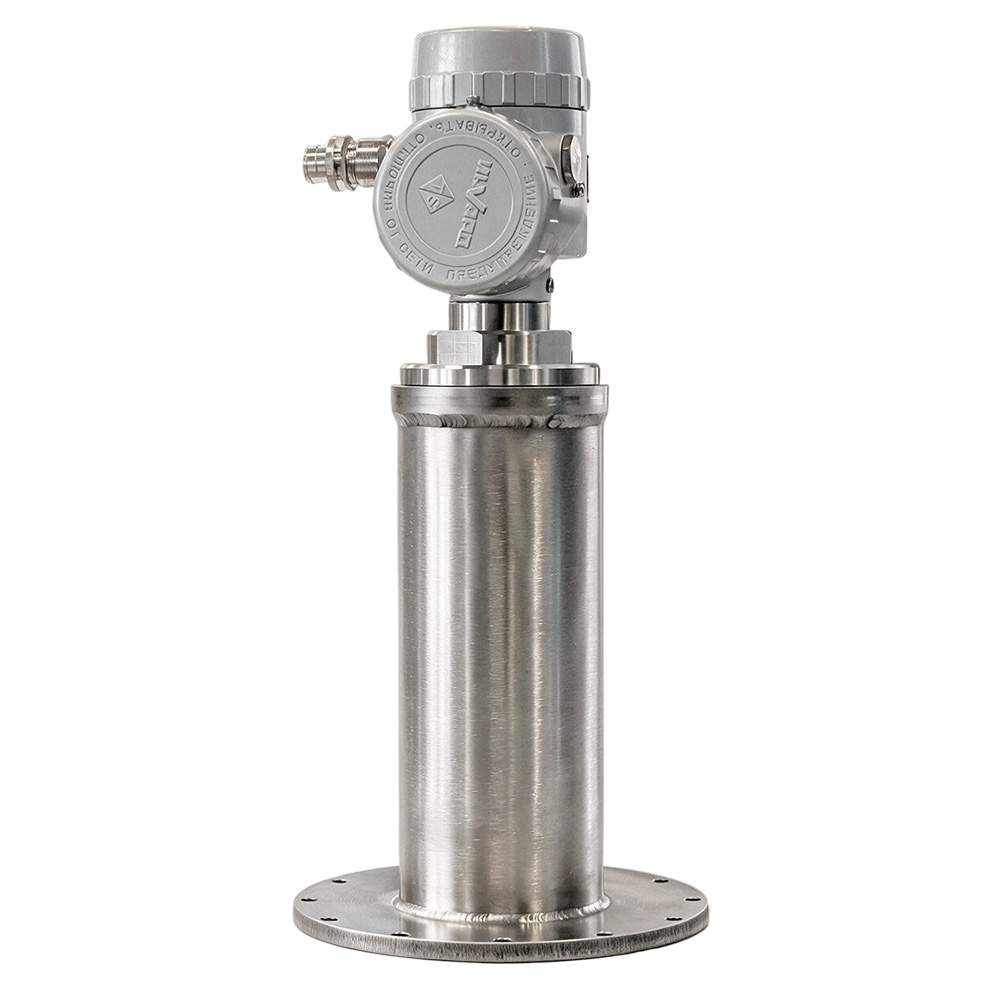

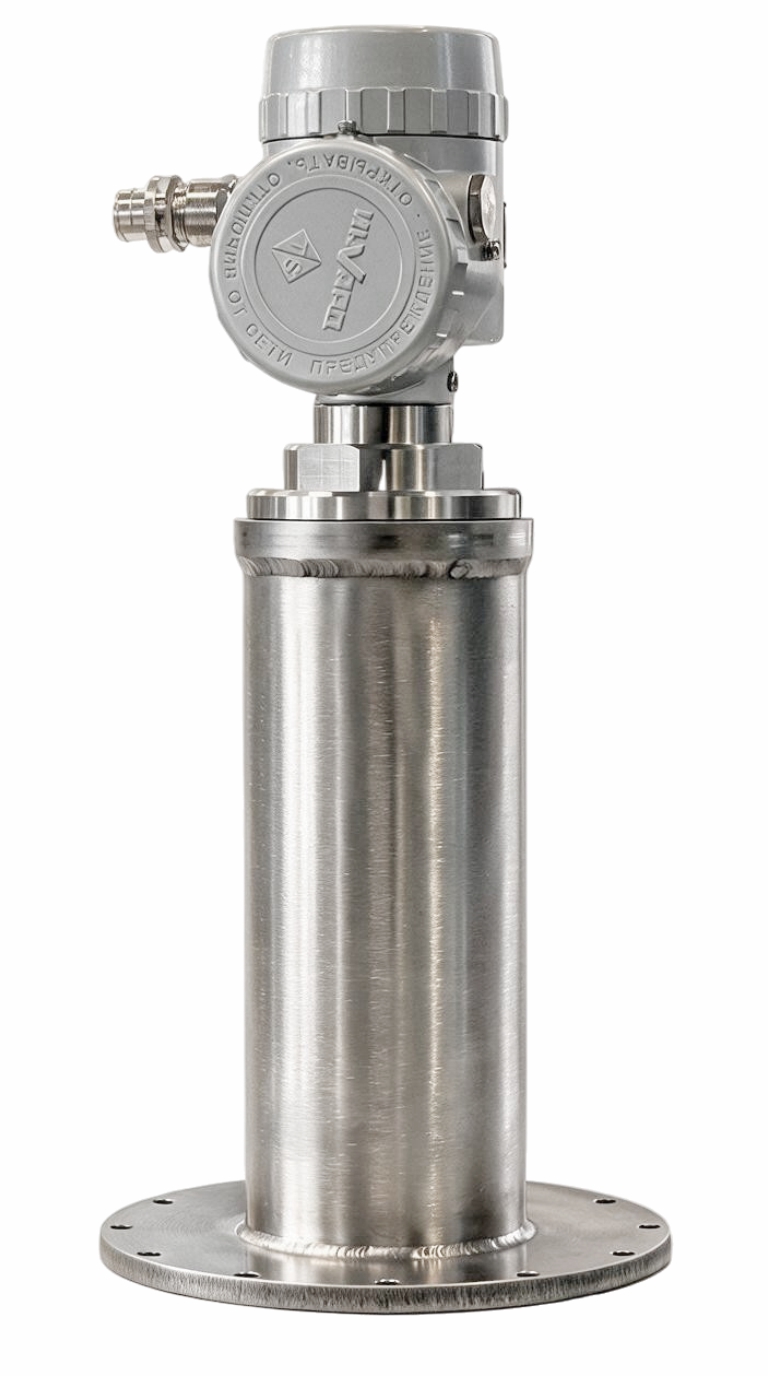

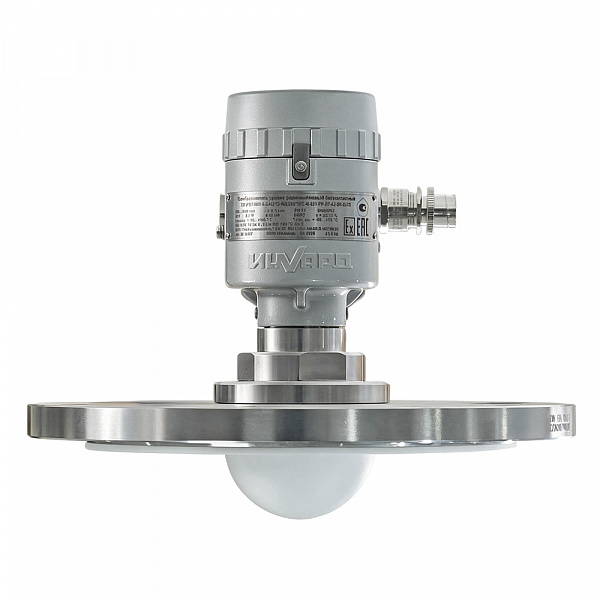

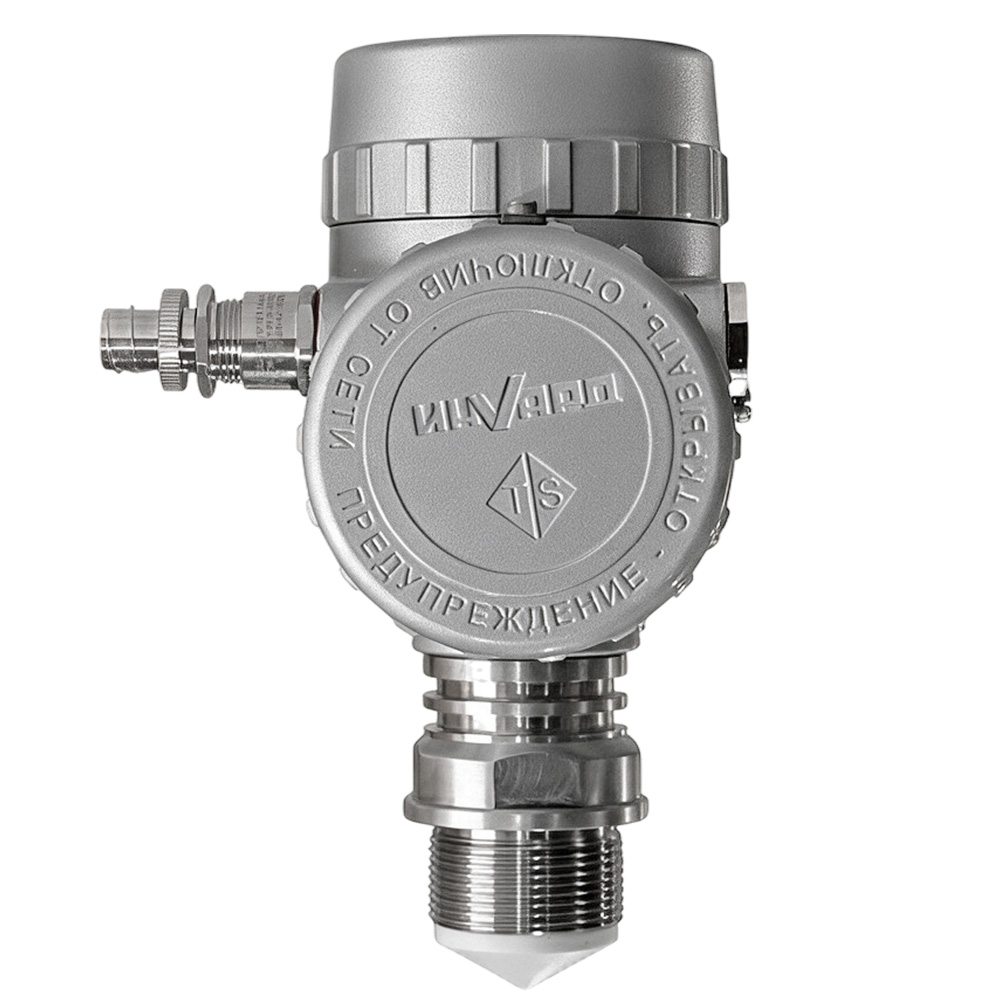

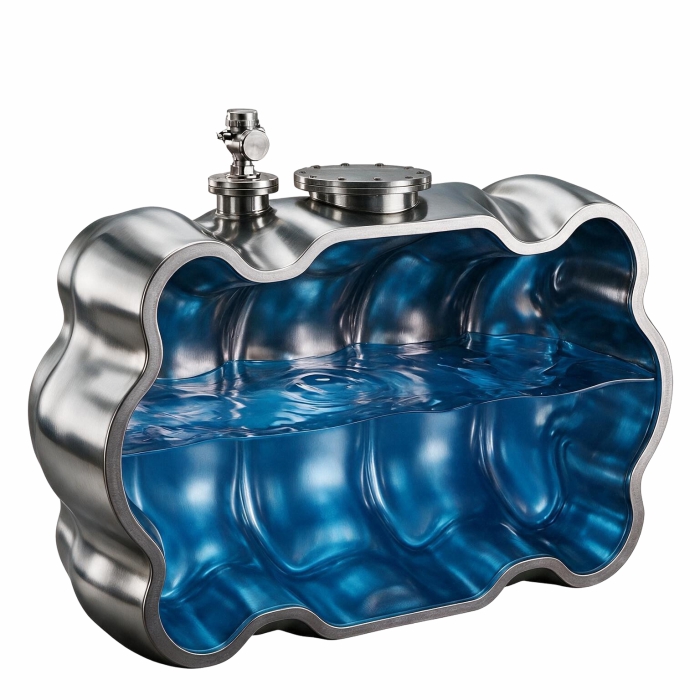

Уровнемеры бесконтактные серии ТЭК-РБУ предназначены для бесконтактного измерения уровня различных сред как в закрытых, так и в открытых резервуарах, емкостях и сосудах (в том числе и сложной формы) и применяются для непрерывного измерения уровня жидких и сыпучих сред. Принцип действия уровнемеров основан на частотном методе измерений расстояния при помощи радиолокатора непрерывного излучения с частотной модуляцией.

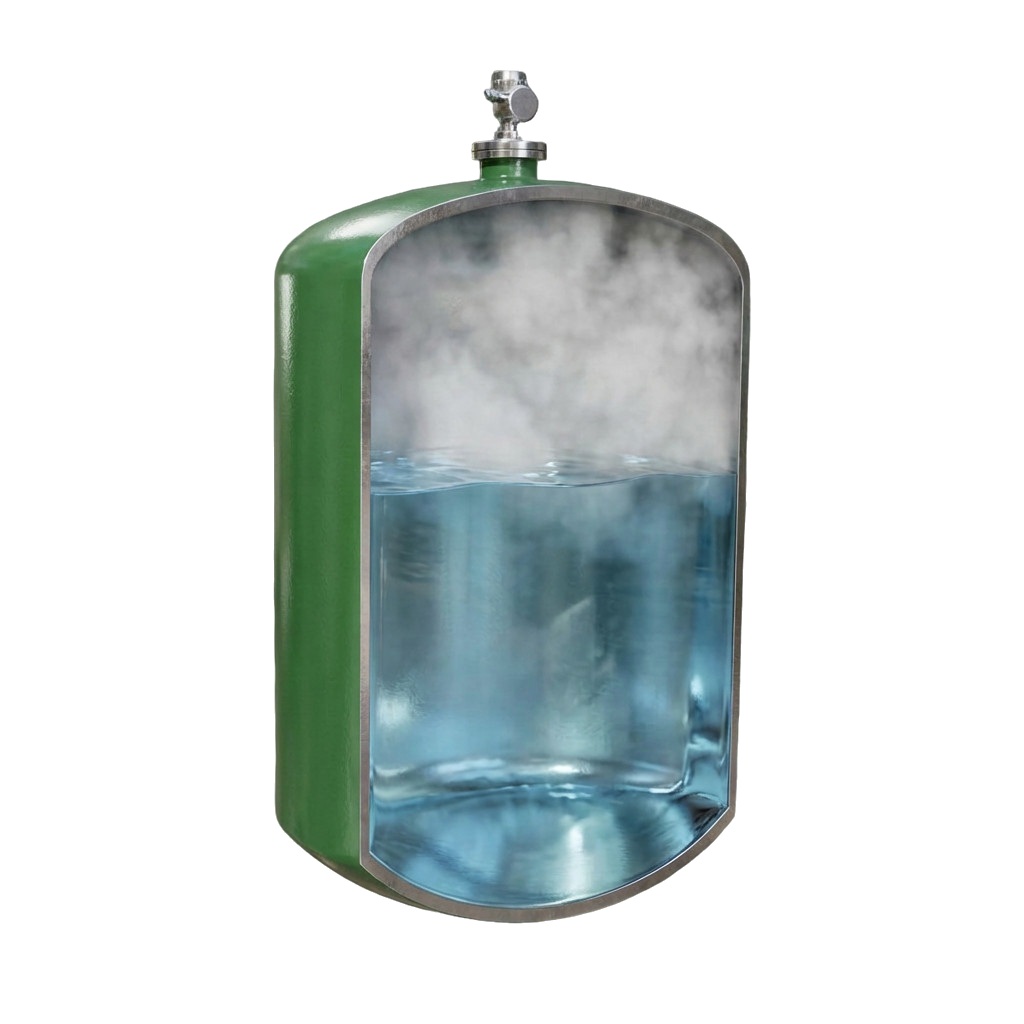

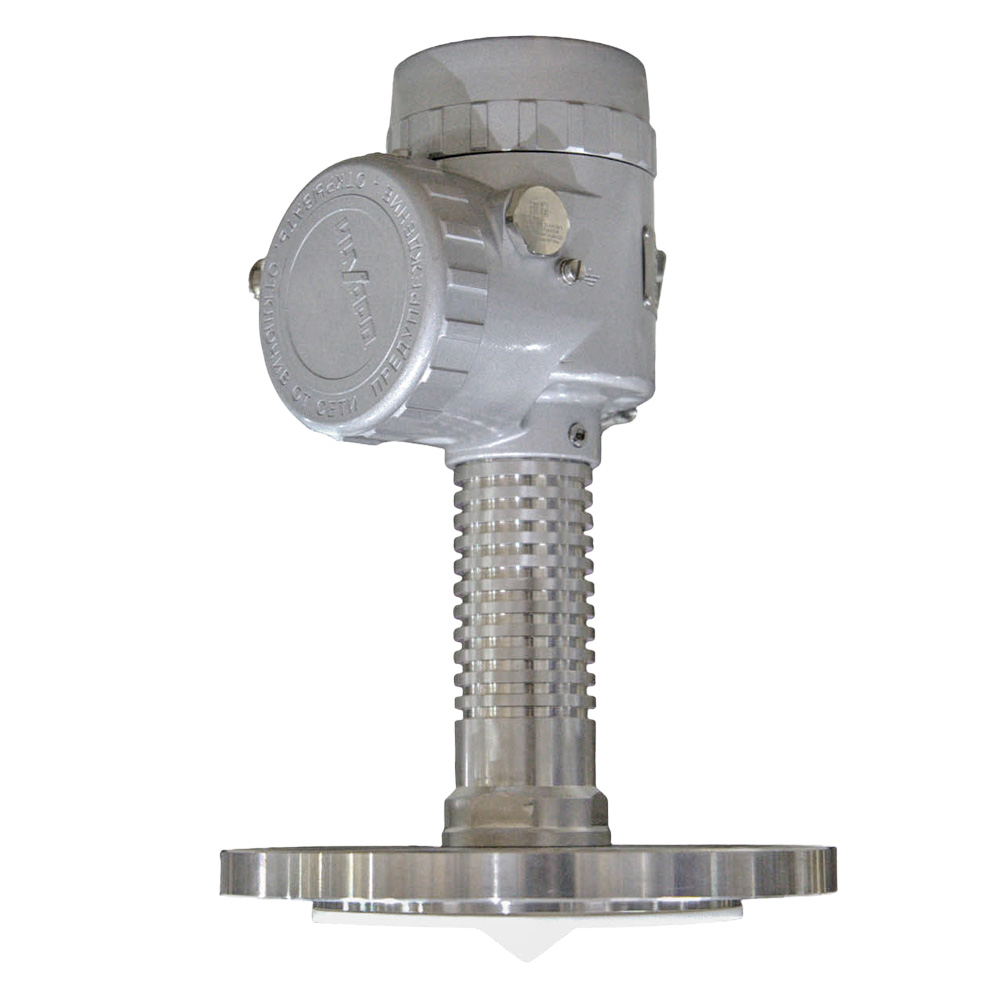

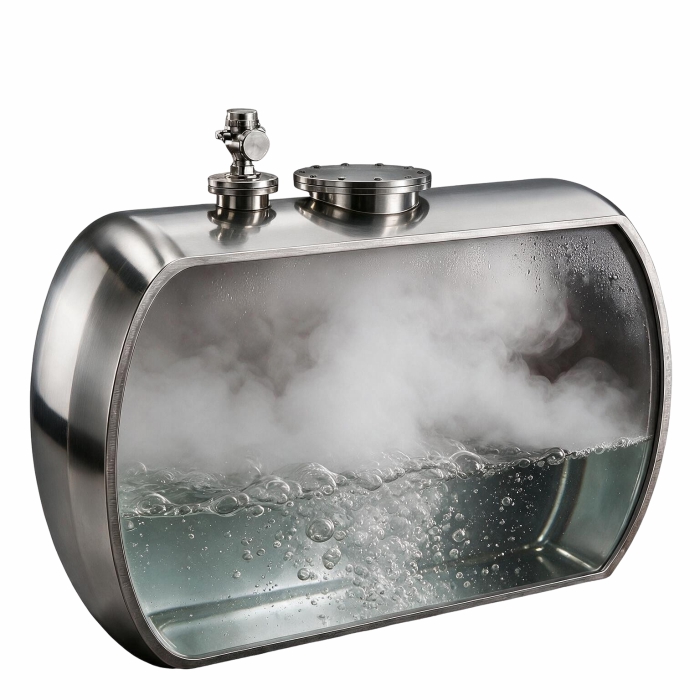

ТЭК-РБУ обеспечивают высочайшую точность измерения (абсолютная погрешность от ±3мм) в широком диапазоне давлений процесса (до 16 Мпа) и температур контролируемой среды (от -196°С до 250°С). Легко заметить, что указанный диапазон обеспечивает широкое применение ТЭК-РБУ для измерения уровня самых разнообразных сред: от криогенных жидкостей до некоторых расплавов. Модификации ТЭК-РБУ применимы для непрерывного измерения уровня среды как с высокой диэлектрической проницаемостью (вода, растворы солей, кислоты), так и с низкой (нефтепродукты, сухие смеси), ослабляющей отраженный сигнал. Чувствительность сенсора и алгоритмы процессора позволяют корректно работать со слабыми сигналами (в том числе и ослабленными вследствие наличия пара или пыли над измеряемой средой) и сигналами, искаженными вследствие вибрации или сложности формы резервуара.

Из других преимуществ ТЭК-РБУ необходимо отметить следующие:

• Узкая диаграмма направленности - от 2 градусов для присоединения Ду100 до 4 градусов для Ду50 (2");
• Возможность работы в сосудах с мешалкой;
• Возможность измерения уровня раздела фаз «светлые нефтепродукты – вода»;
• Широкий выбор алгоритмов обнаружения полезного сигнала (самый сильный, предыдущий сильный, следующий за сильным, работа по первому сигналу амплитудой выше установленного вручную порога);

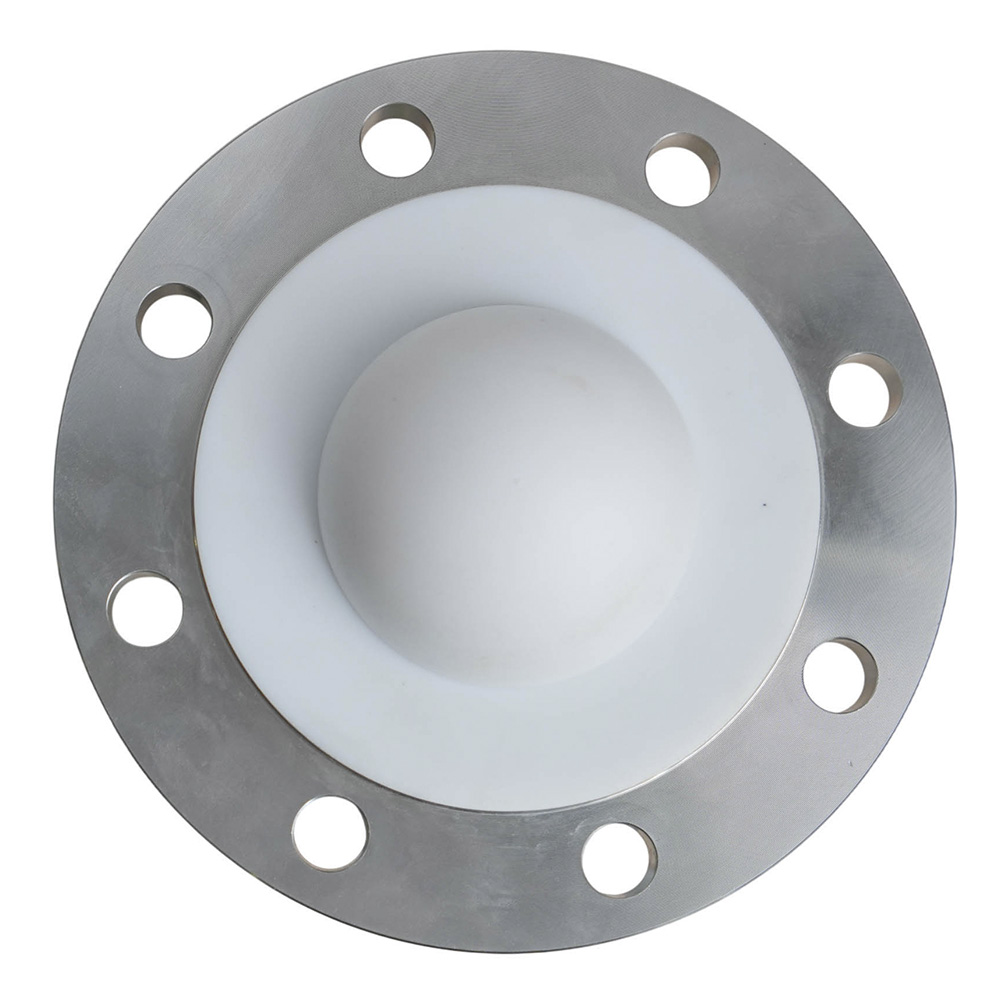

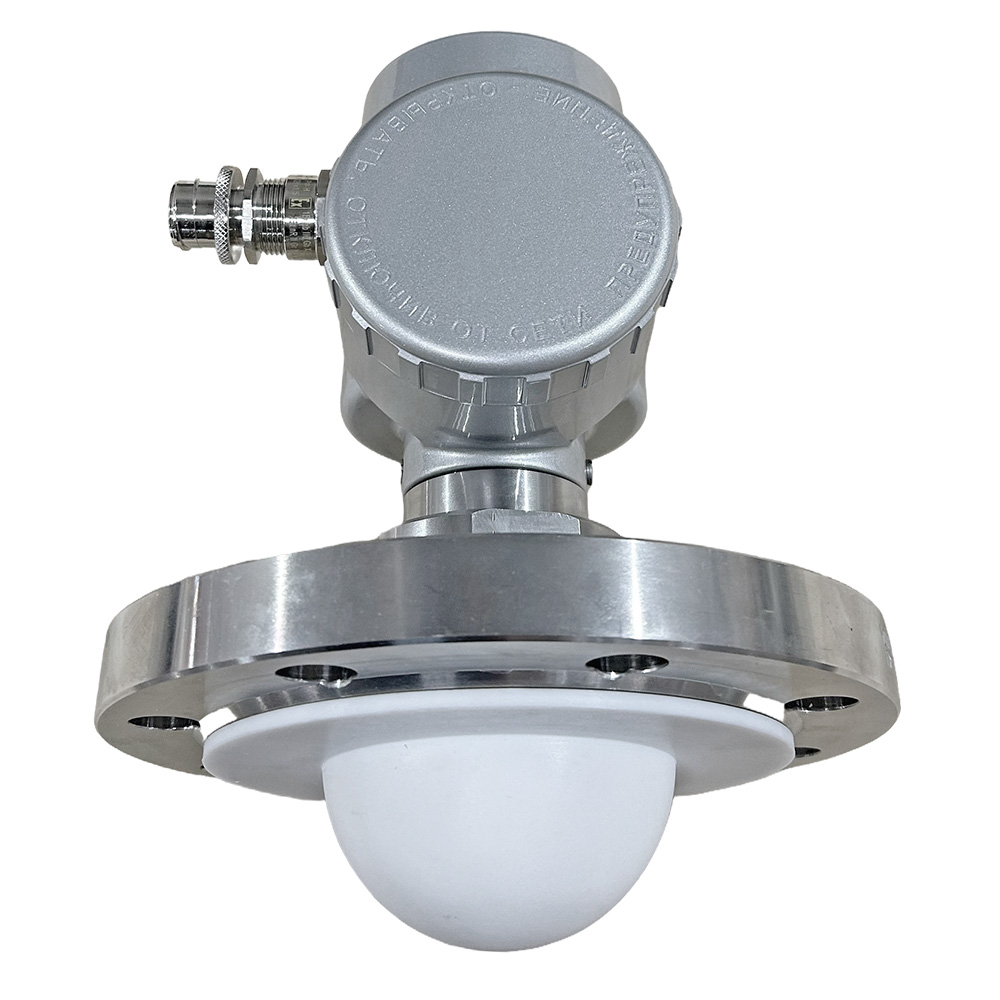

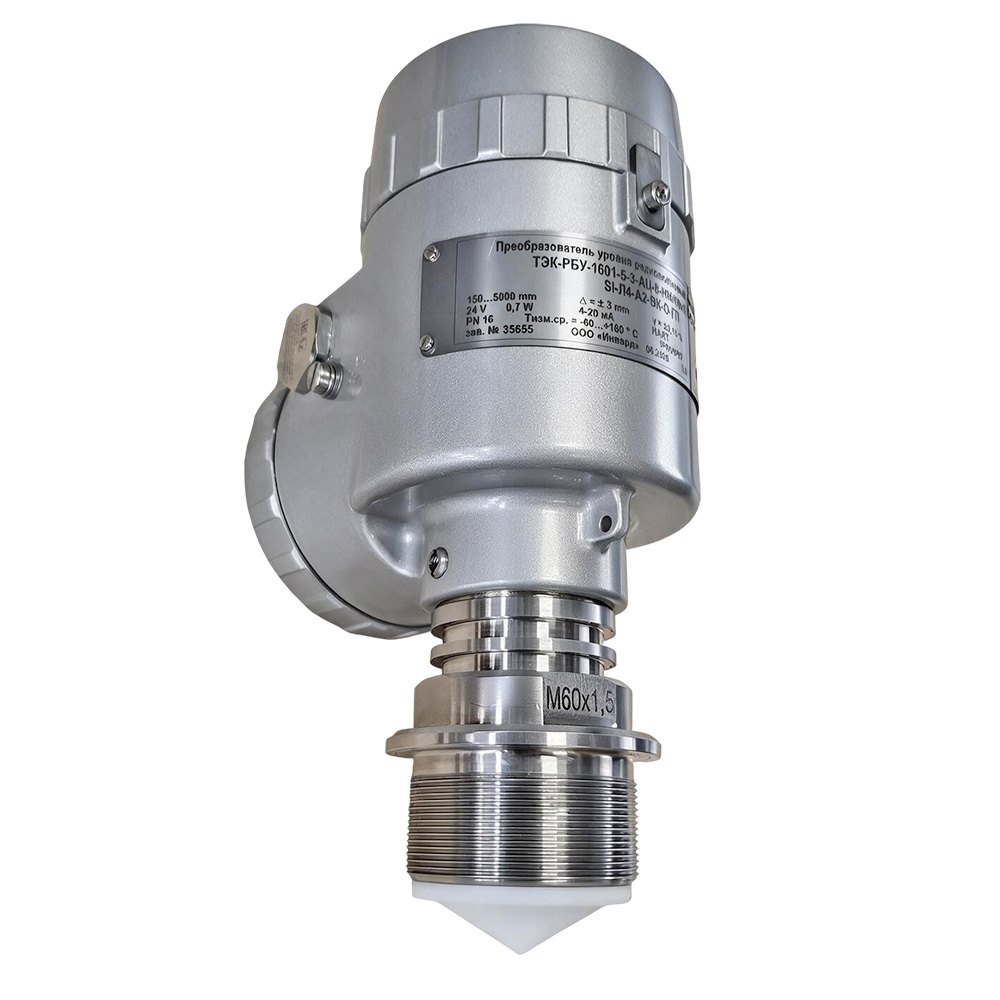

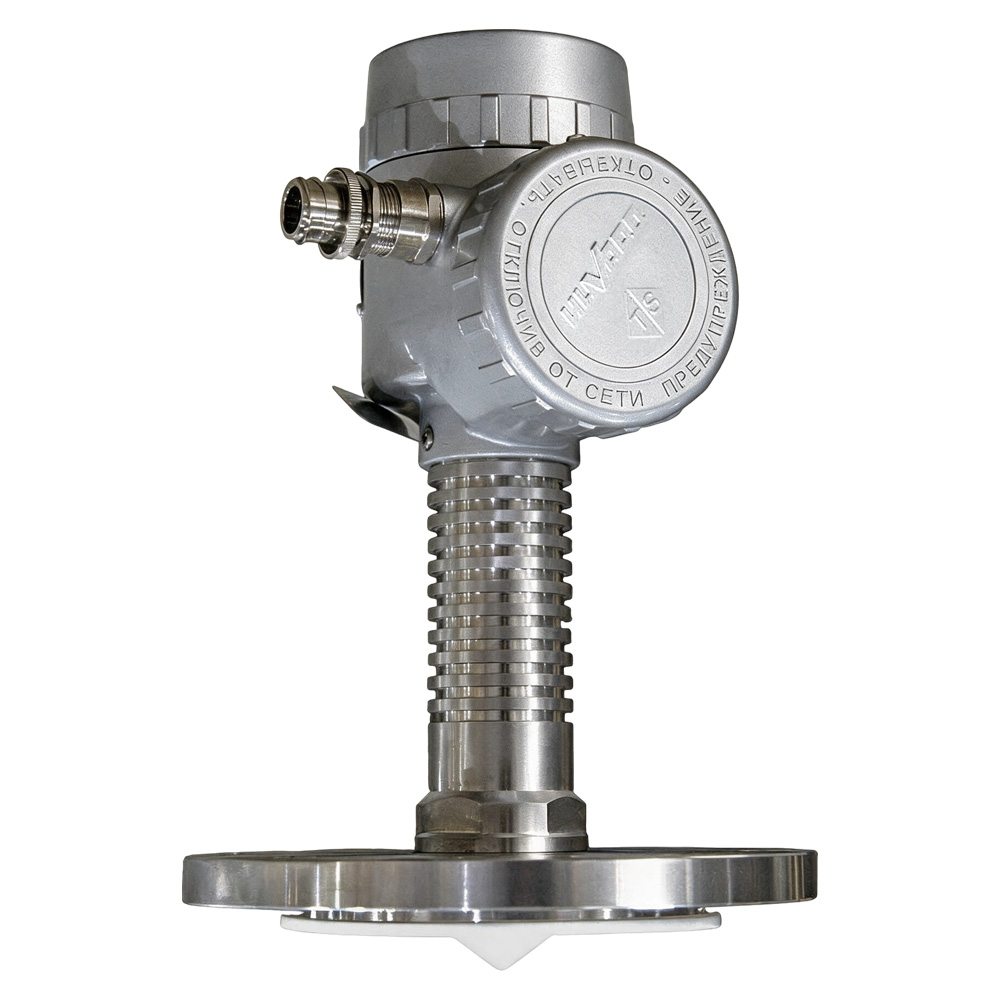

• Исполнения для агрессивных сред (защита фланца и линзы фторопластом);

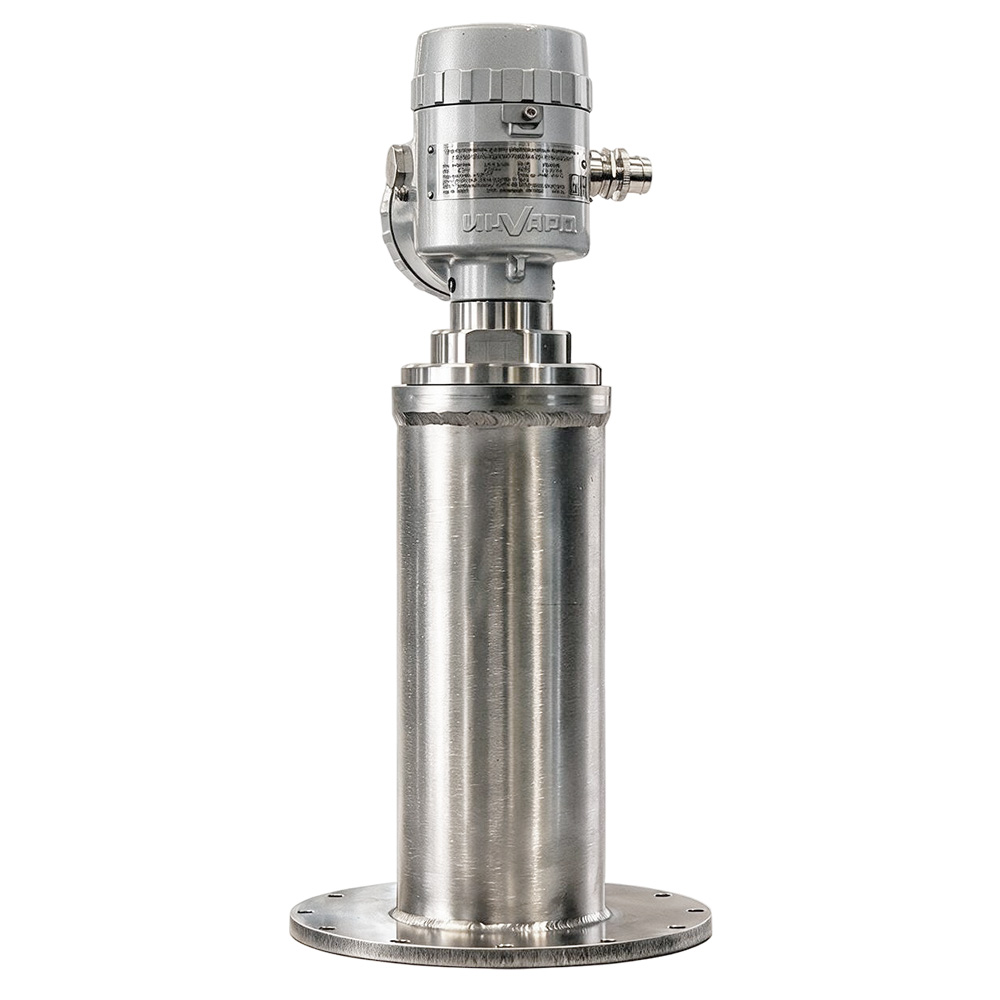

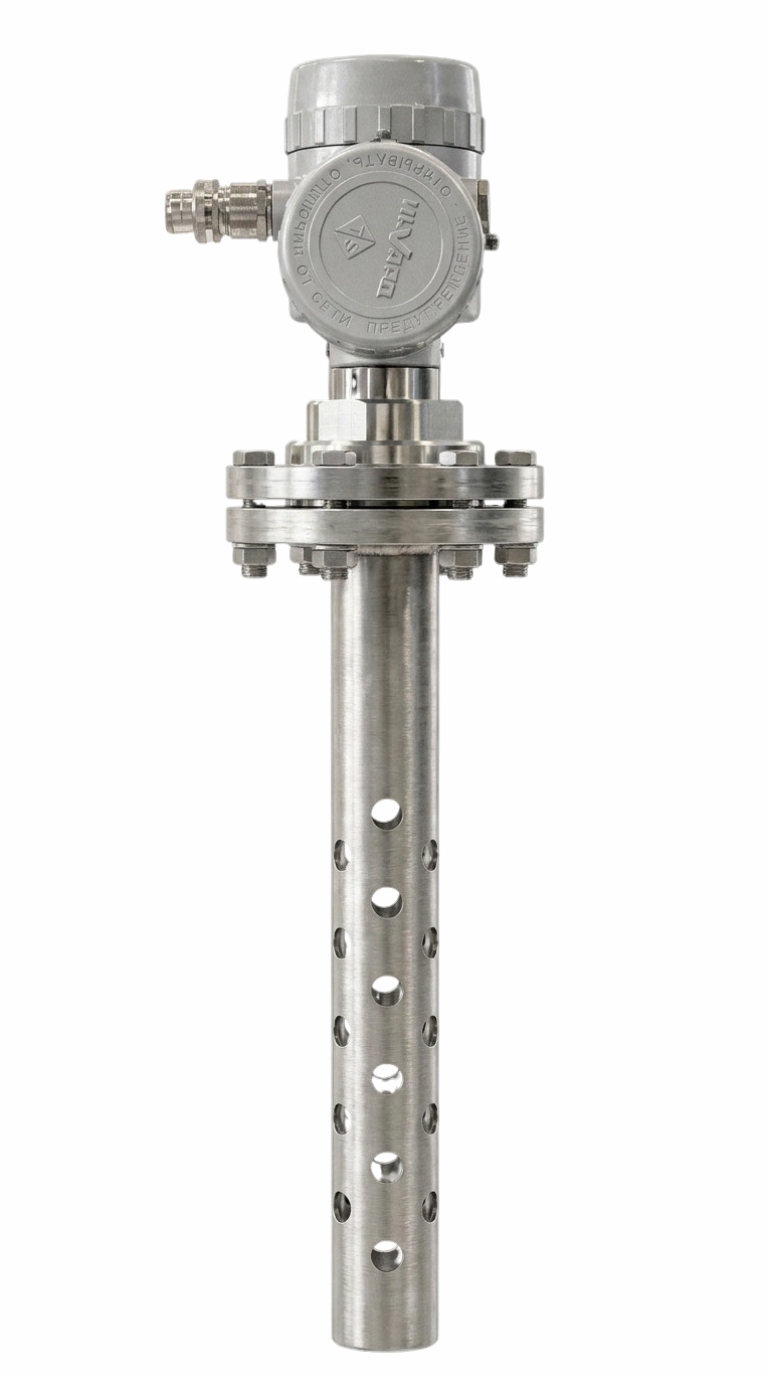

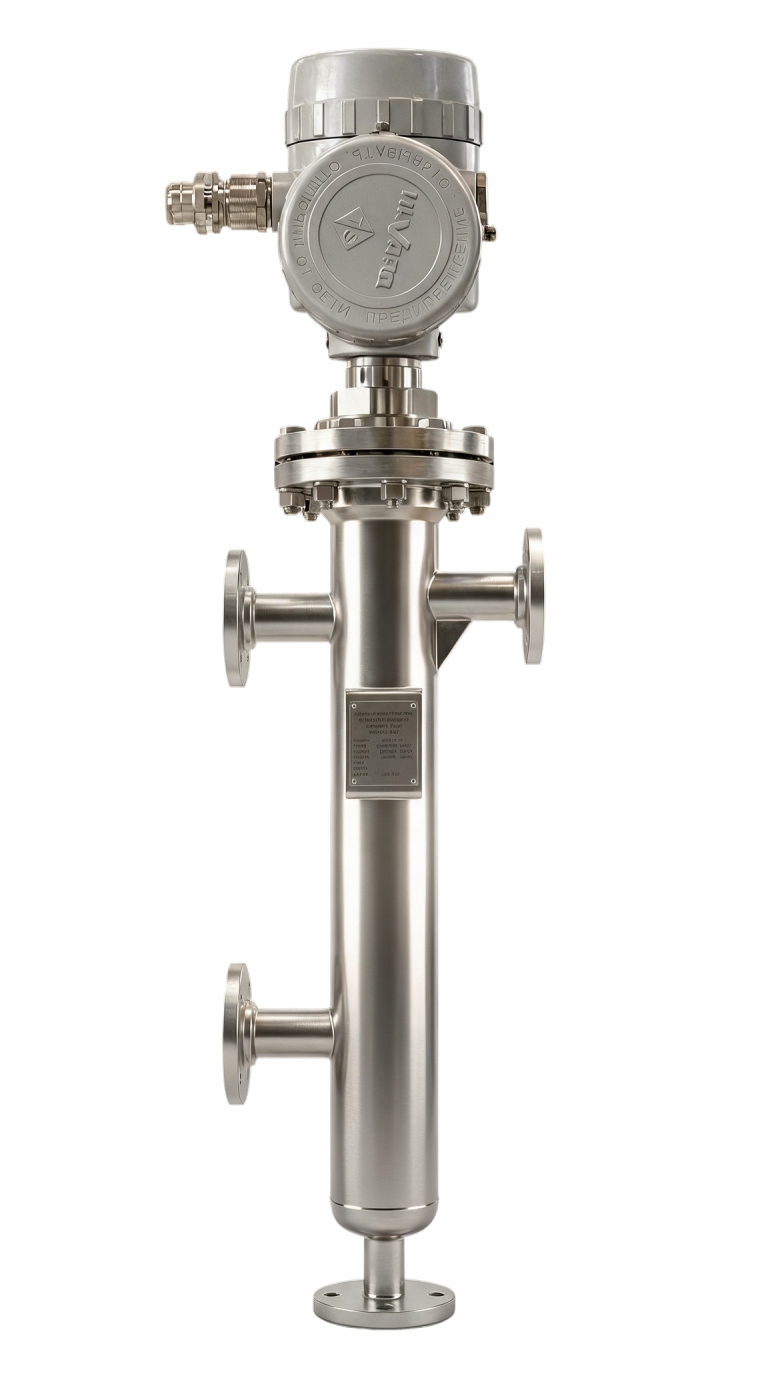

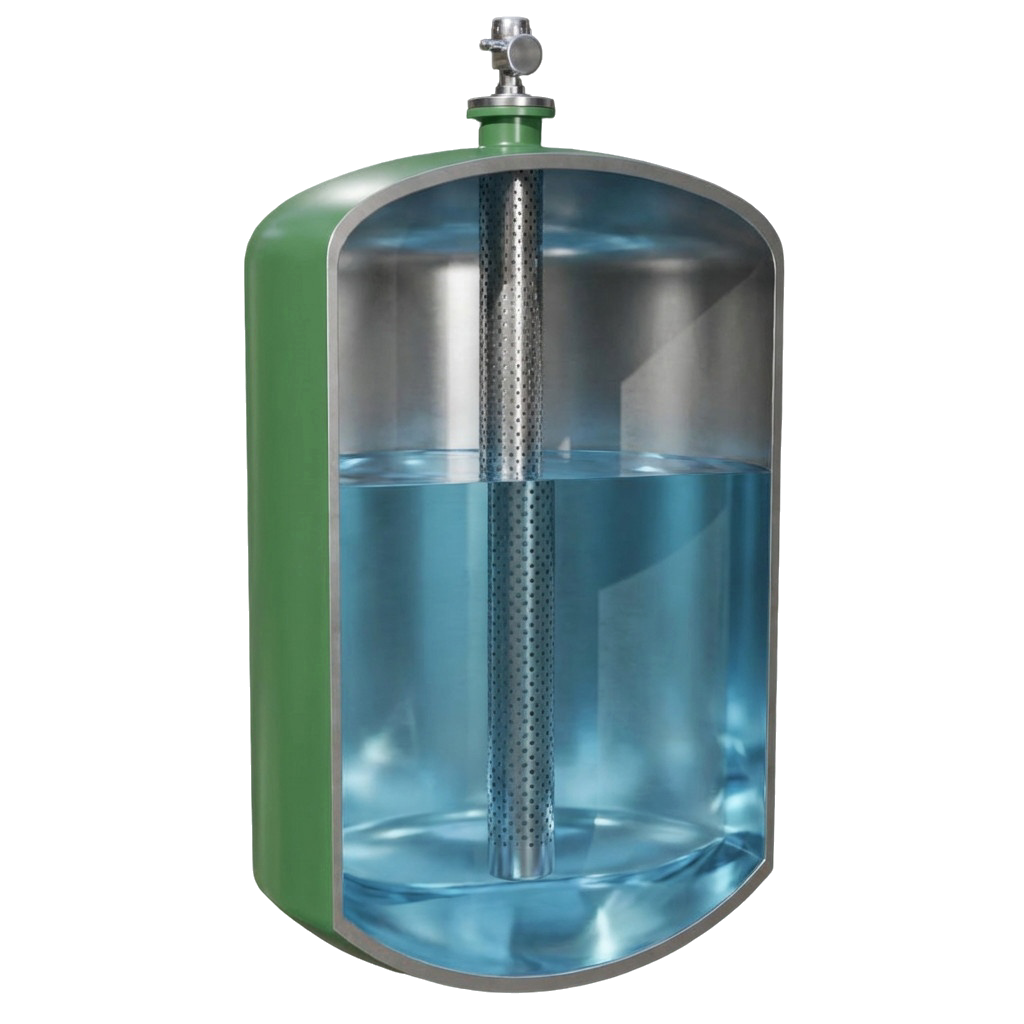

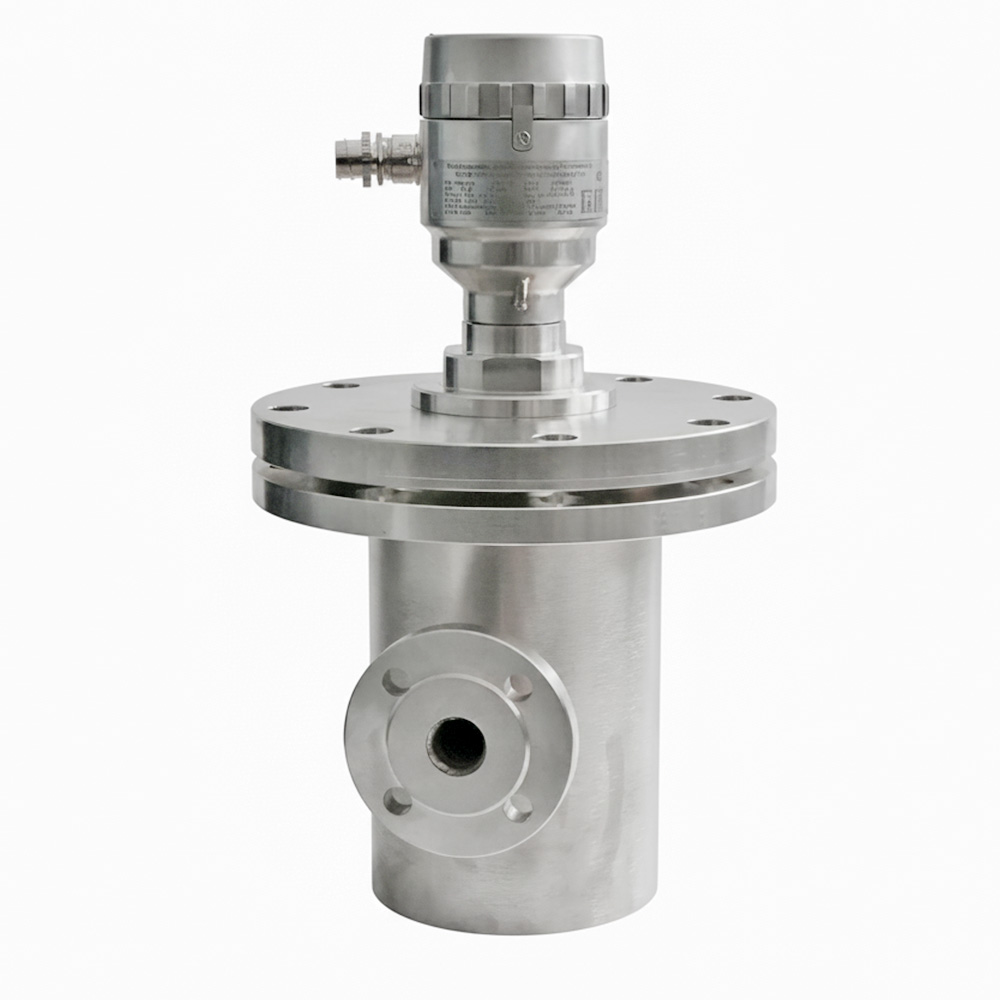

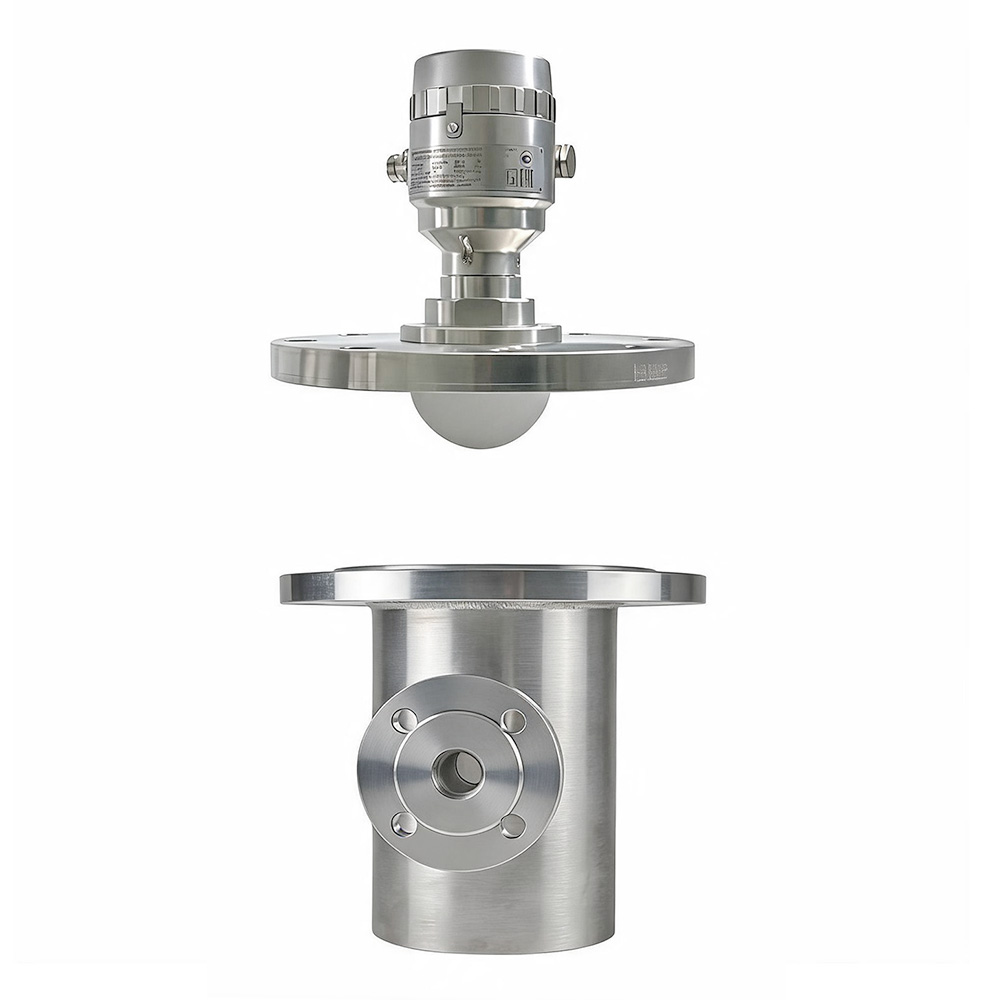

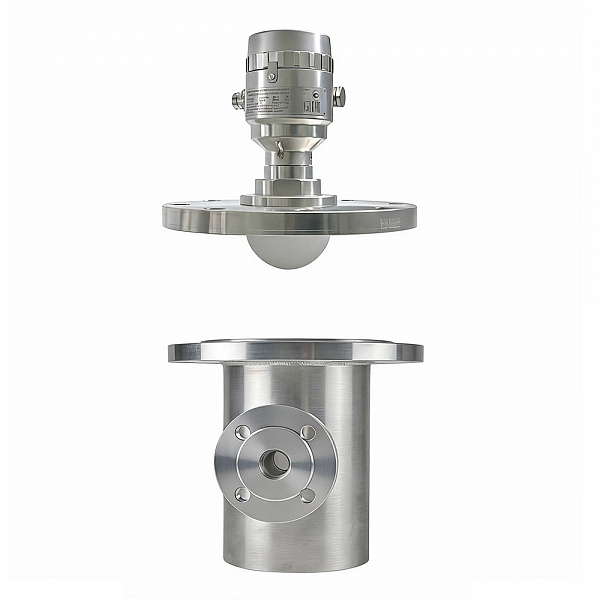

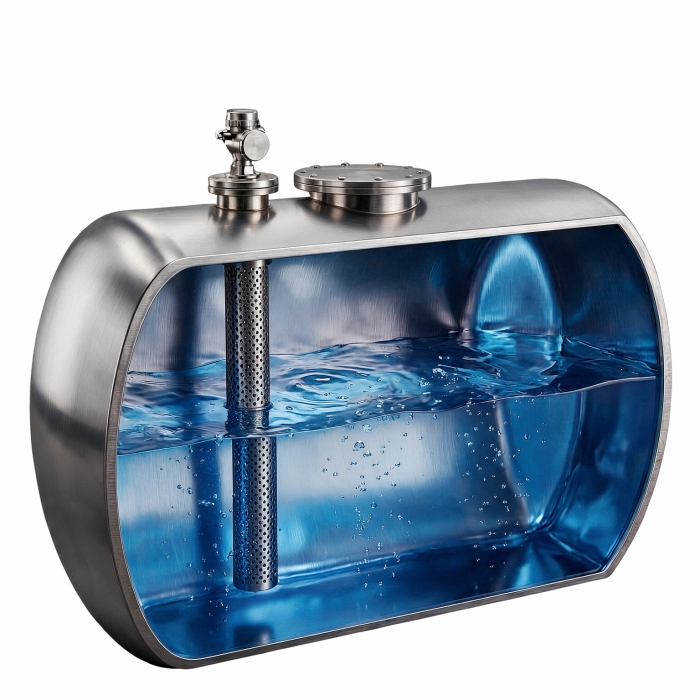

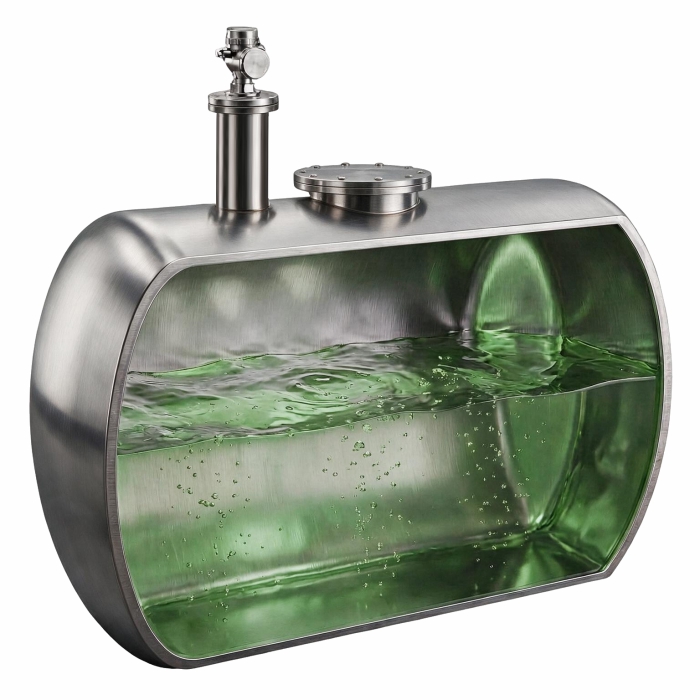

• Возможность работы в уровнемерных колонках и опускных трубах диаметром от 80мм;
• Интуитивное понятное ПО для настройки, а также возможность полноценного конфигурирования с дисплея;
• Полноценная поддержка HART7 (все команды).

По желанию заказчика на выходе ТЭК-РБУ может быть сформирован практически любой из необходимых управляющих сигналов: аналоговый сигнал в виде силы постоянного тока от 4 до 20 мА и HART, цифровой по интерфейсу RS-485, IEC 61158-2 с протоколом информационного обмена Profibus PA и т.д., либо комбинация этих сигналов.

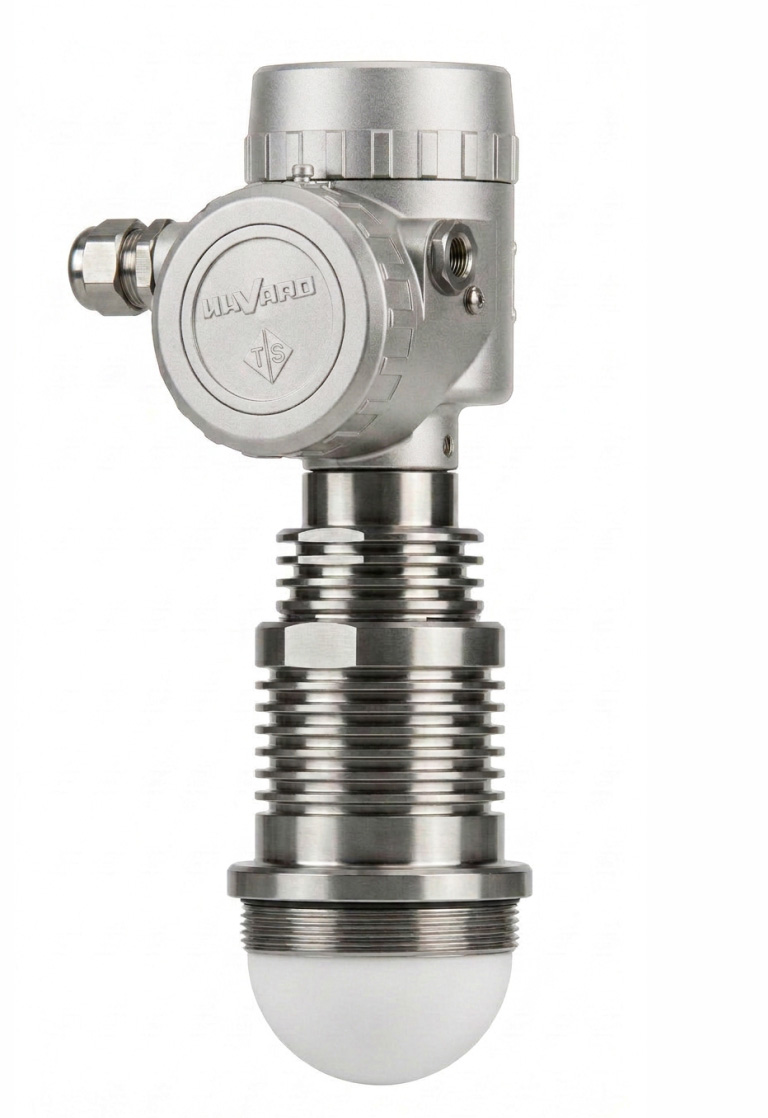

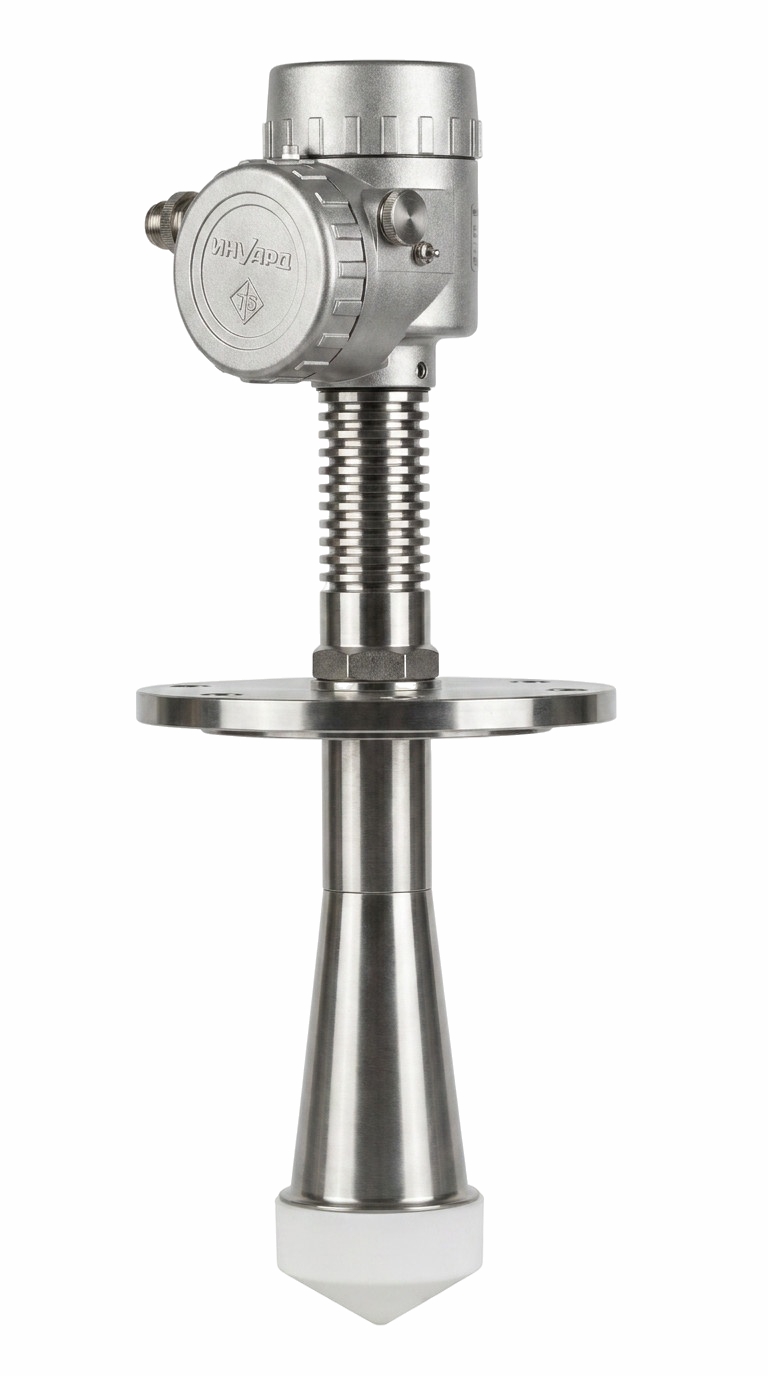

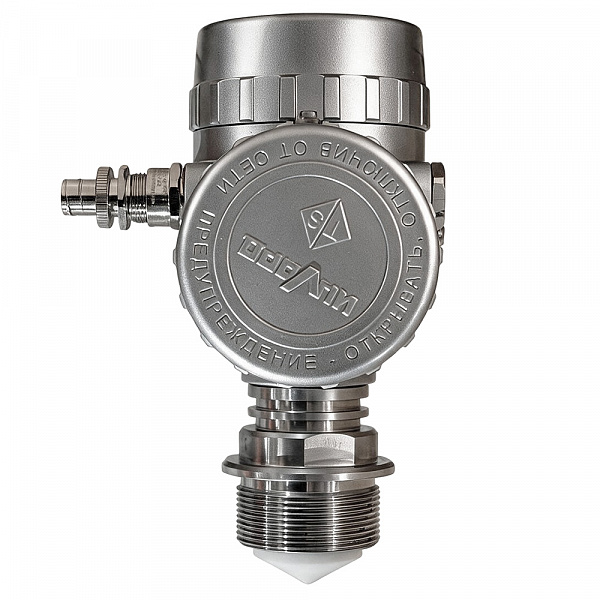

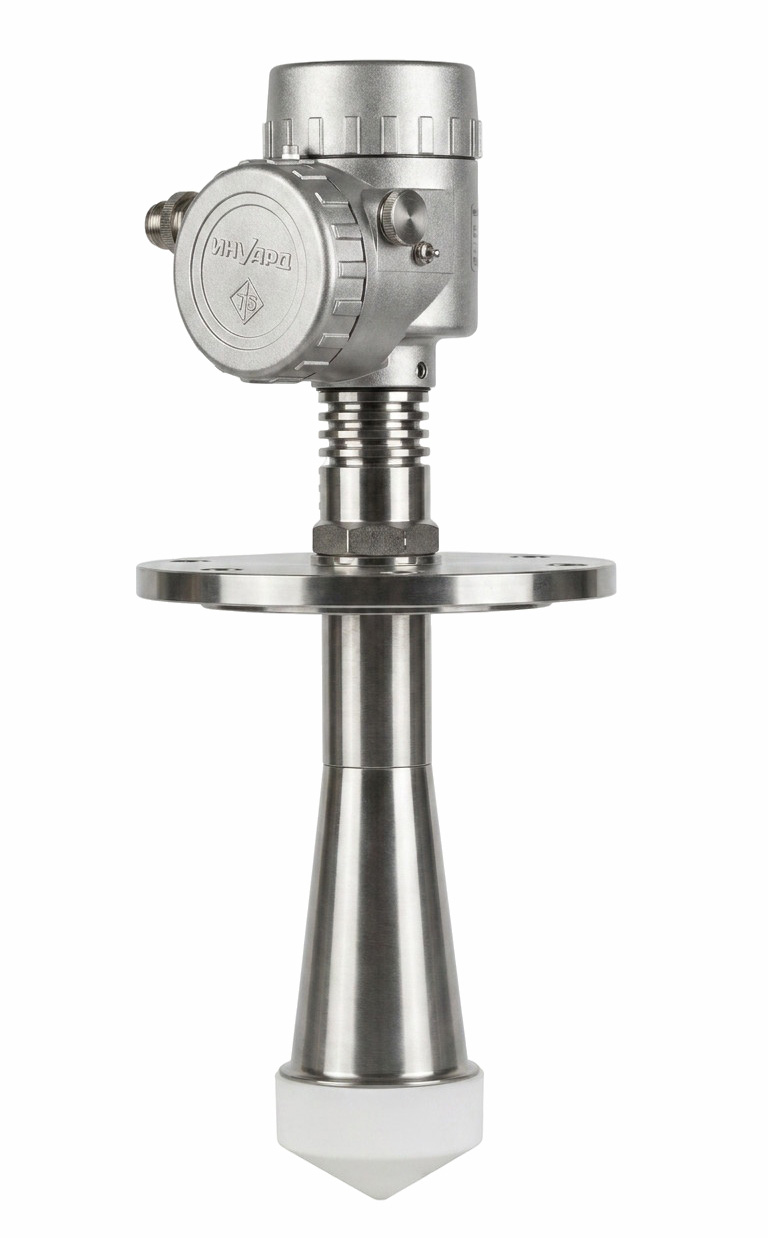

Модификации приборов предполагают использование рупорной, цилиндрической или линзовой антенны, широкой или узкой направленности.

ТЭК-РБУ производится как в общепромышленном, так и во взрывозащищенном исполнении.

ТЭК-РБУ: сферы применения

Универсальность уровнемера ТЭК-РБУ обеспечивает этому прибору самые широкие области применения. Это:

• нефтедобыча, хранение и транспортировка нефтепродуктов;
• химическая и нефтехимическая промышленность;
• металлургия;

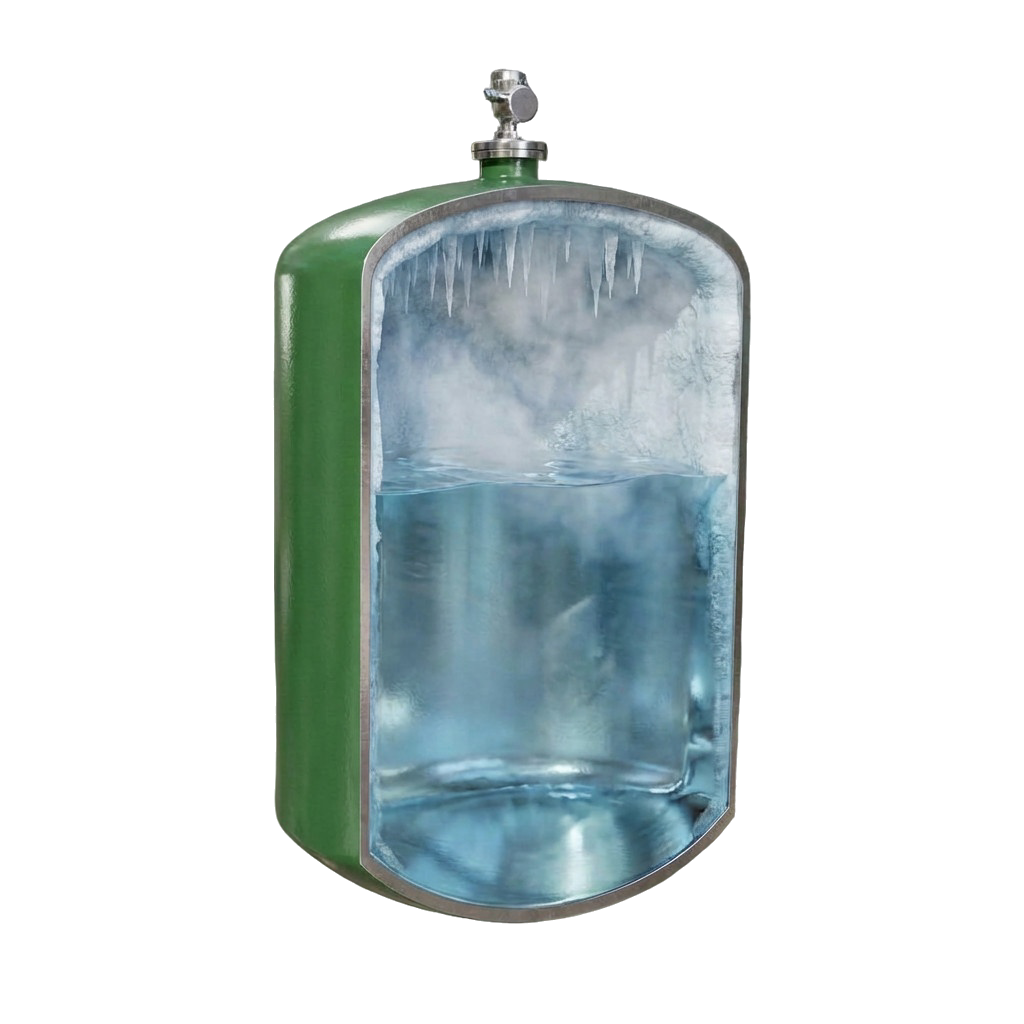

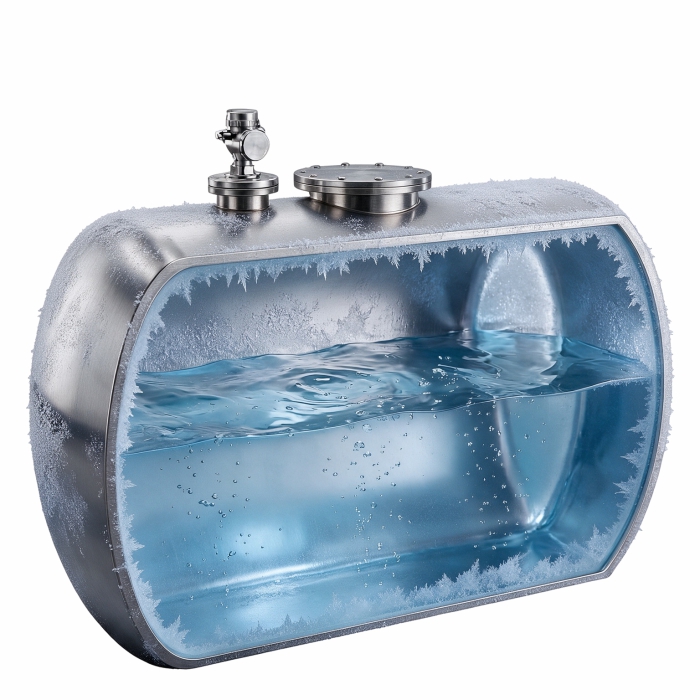

• криогеника;
• атомная сфера;
• фармацевтика;
• производство строительных смесей;
• пищевая промышленность;
• сельское хозяйство;
• жилищно-коммунальное хозяйство.

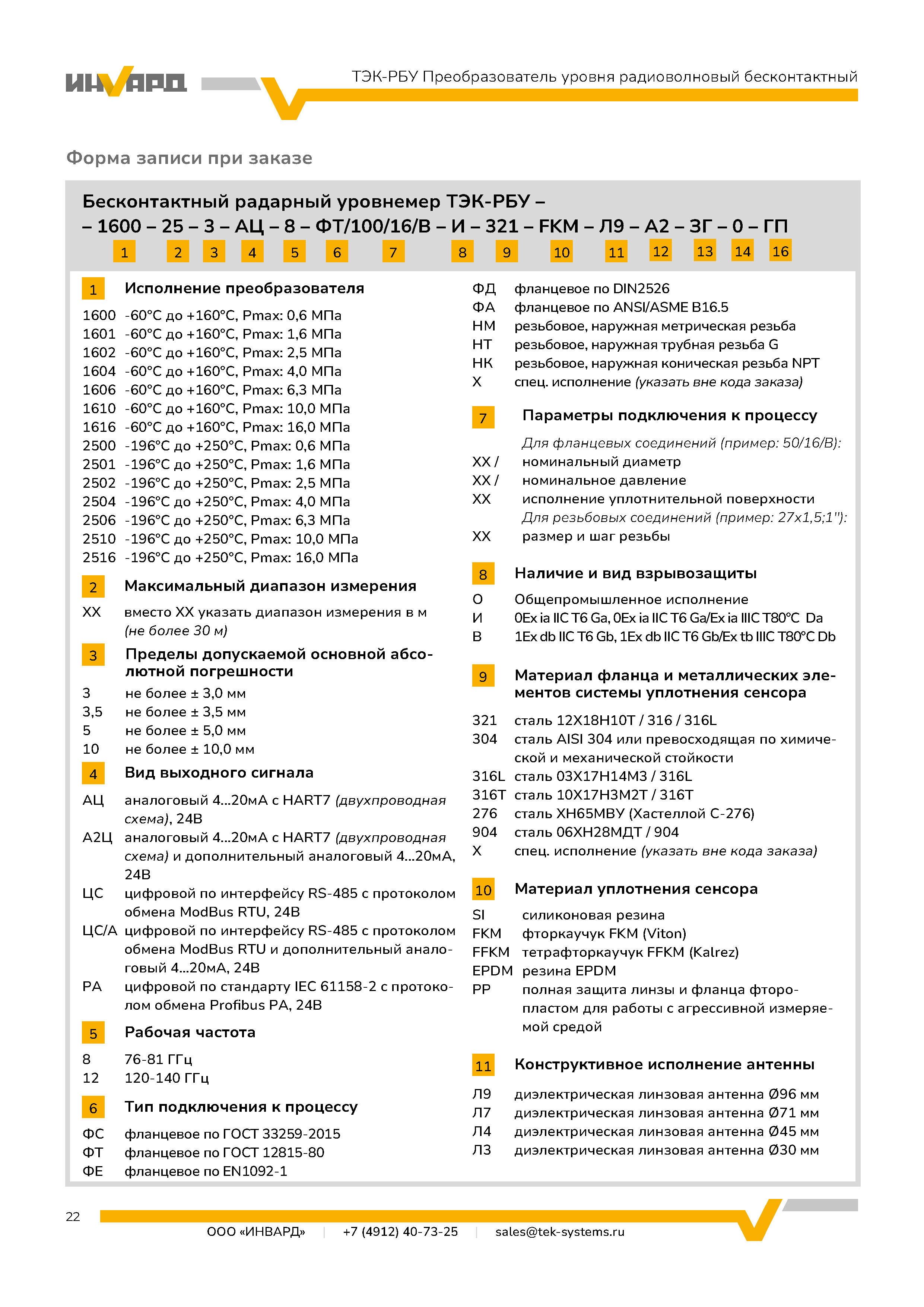

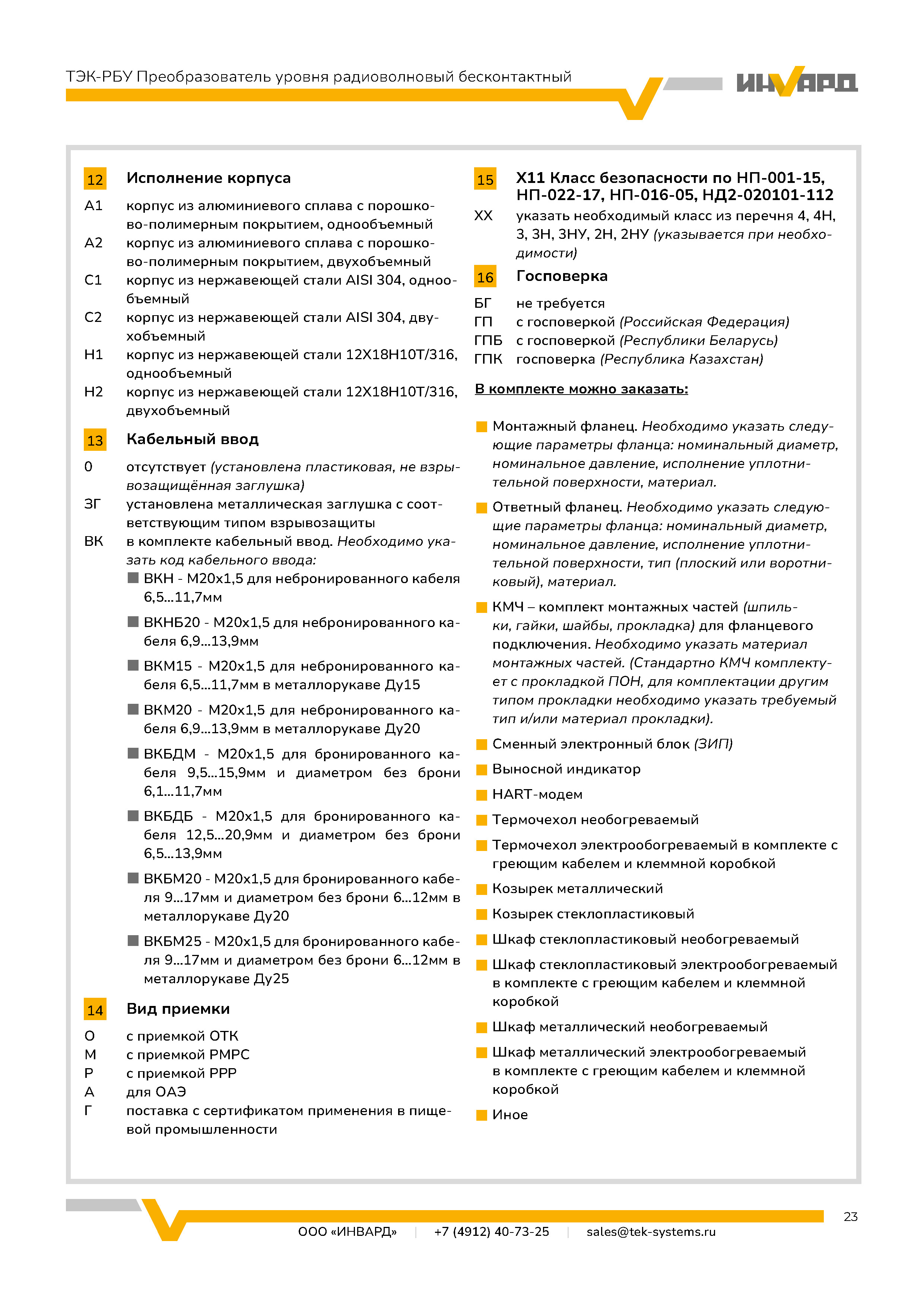

Как узнать стоимость нужной модификации уровнемера ТЭК-РБУ

Купить радарный уровнемер ТЭК-РБУ можно у ООО «ТЭК-Системс», эксклюзивного и единственного поставщика оборудования, производимого компанией «Инвард». Чтобы купить этот прибор, достаточно заполнить форму обратной связи на сайте «ТЭК-Системс» или отправить электронное письмо с заявкой. Срок ответа на обращение составляет не более 1 рабочего дня. Для получения грамотной и оперативной консультации по конкретному датчику уровня можно заказать звонок. Опытный технический специалист обсудит с вами условия замеров (давление, температура и другие свойства контролируемой среды; прочие важные подробности) и предложит подходящую модификацию. Цена радарного уровнемера напрямую зависит от его модификации, материалов исполнения и условий контроля уровня.
