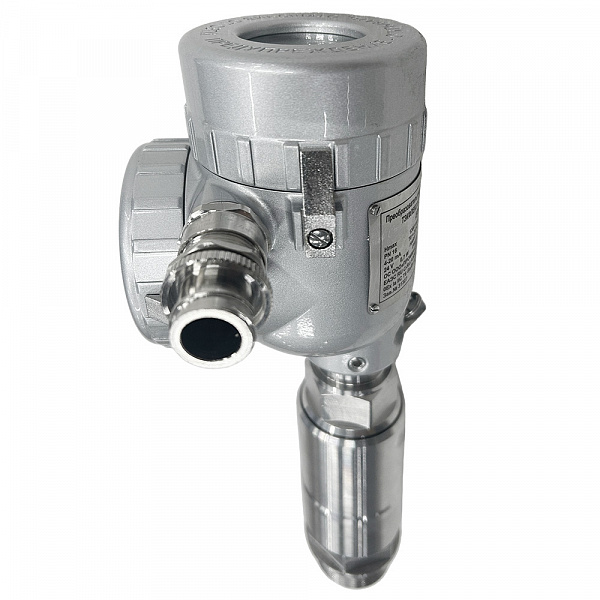

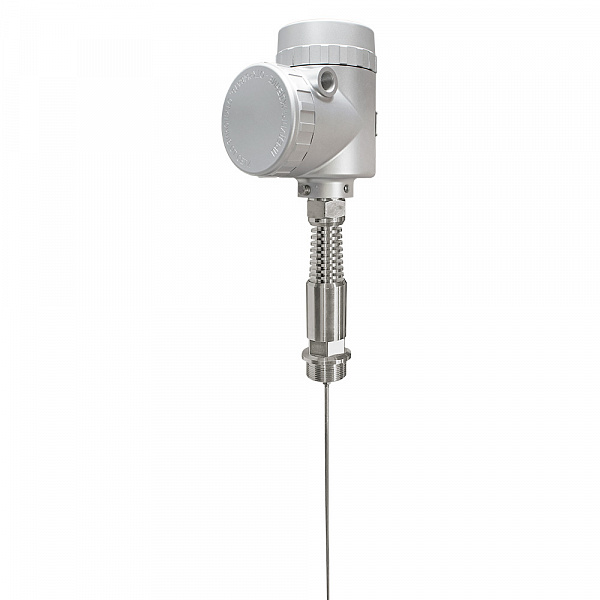

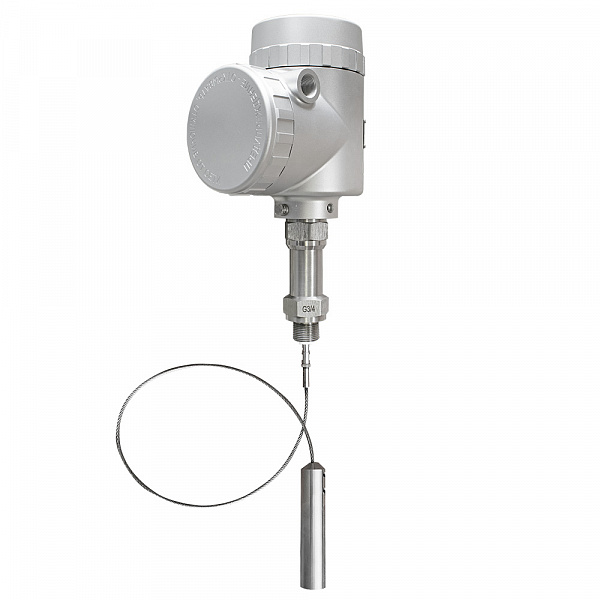

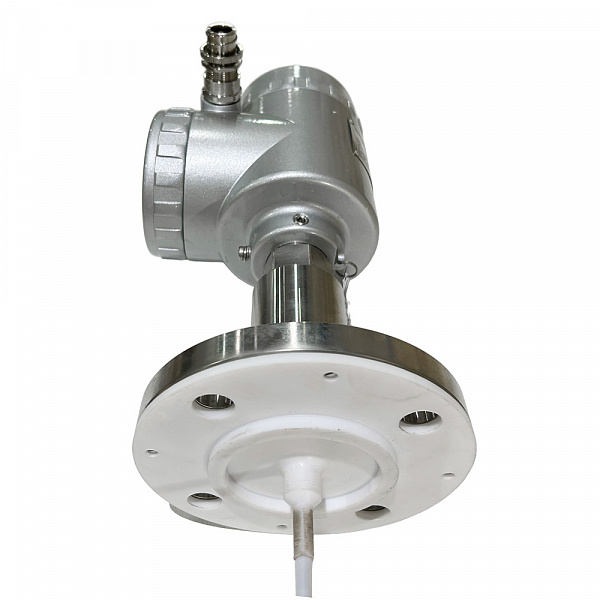

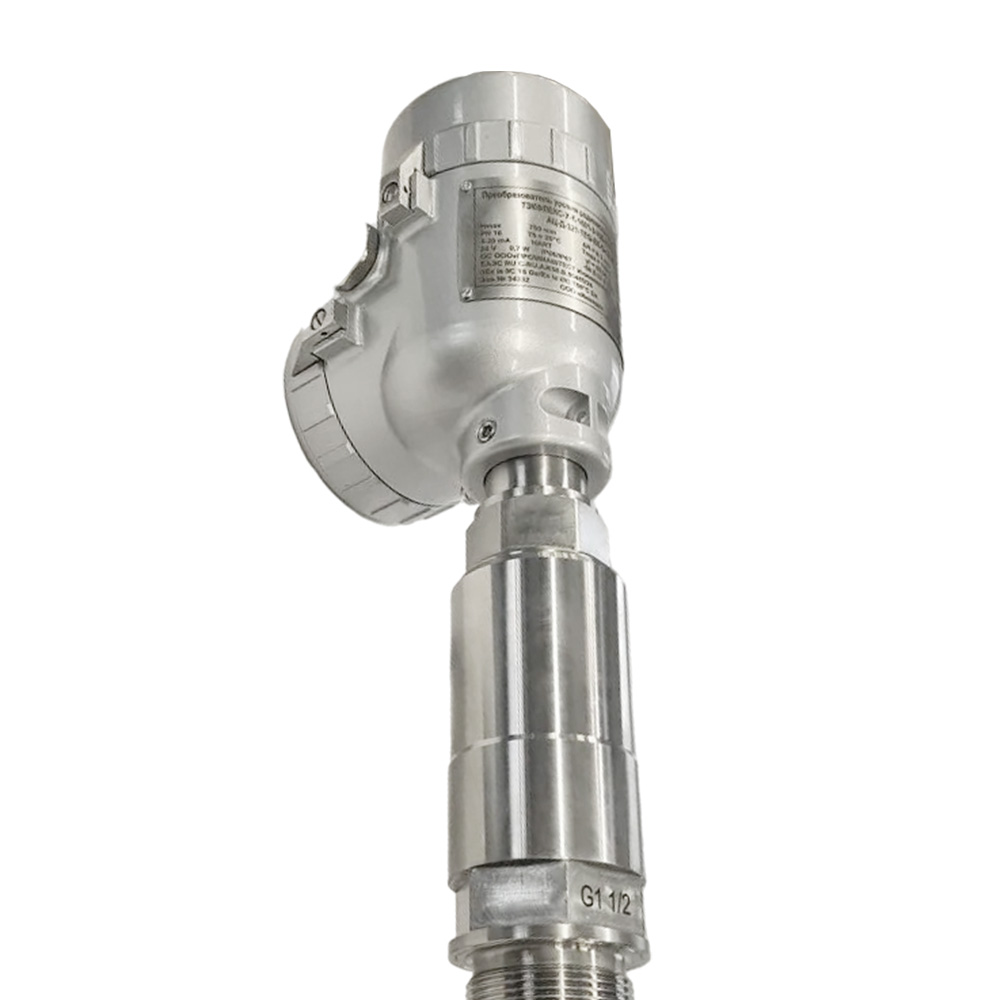

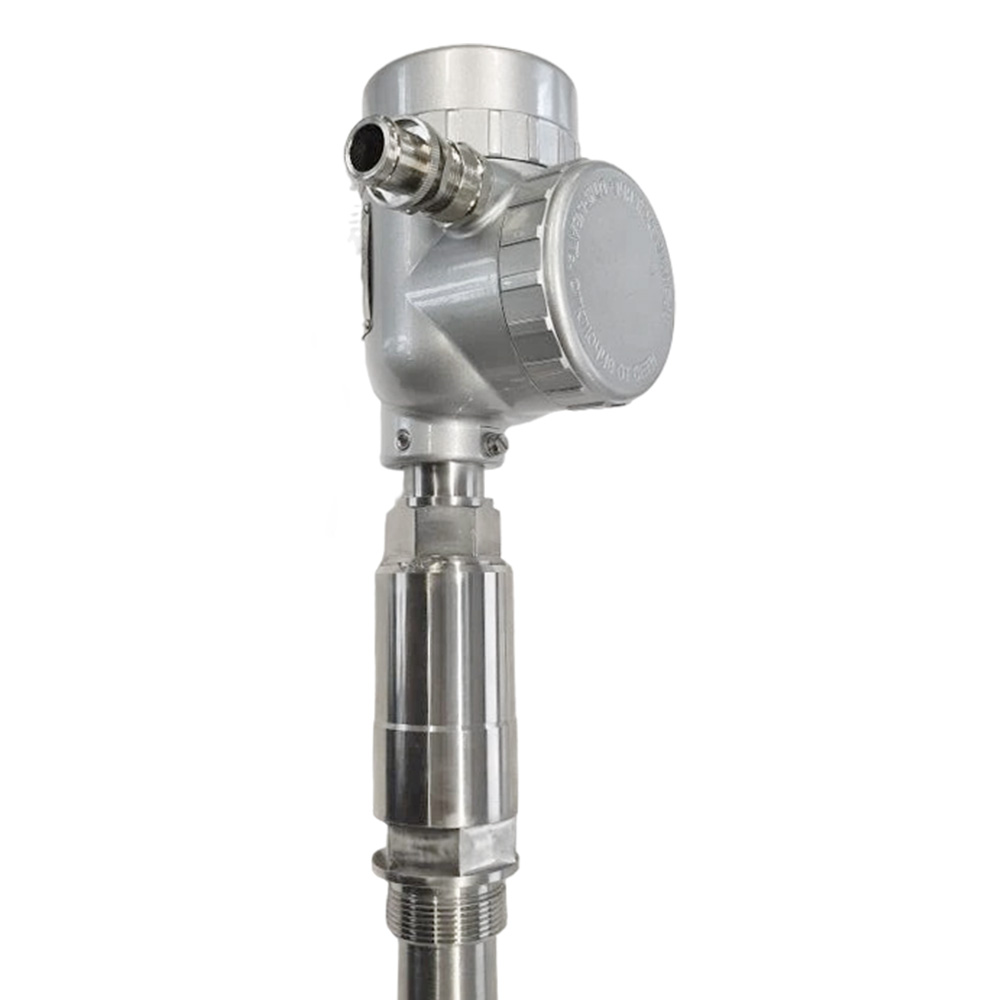

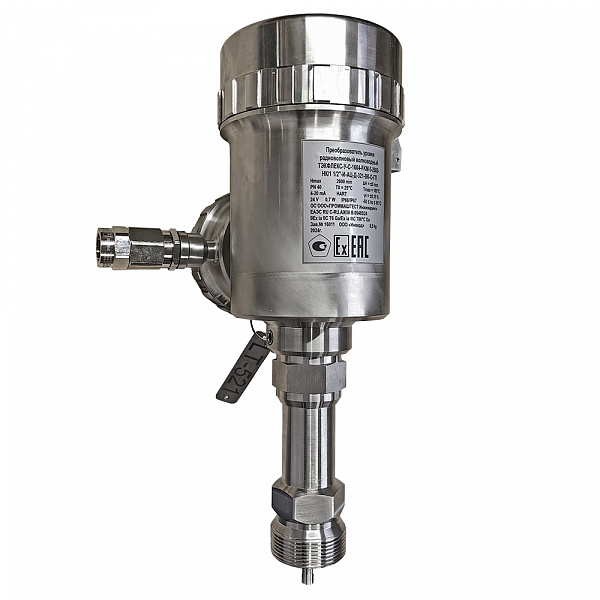

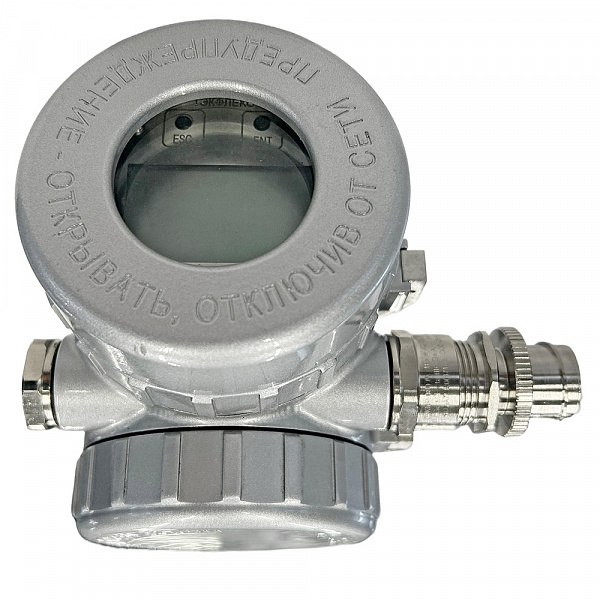

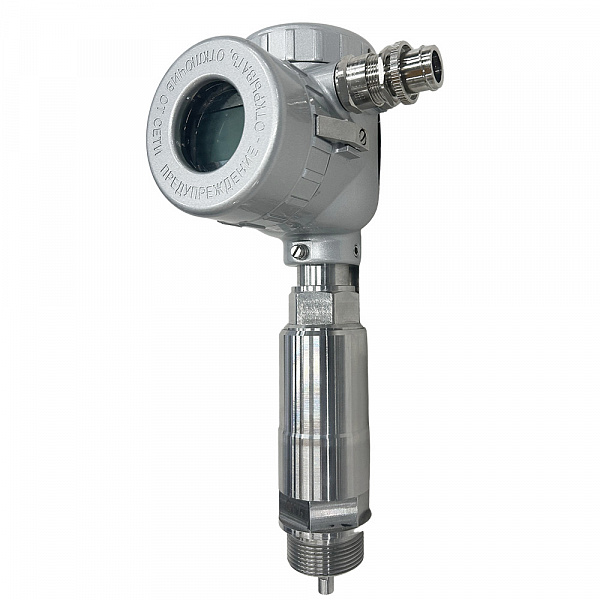

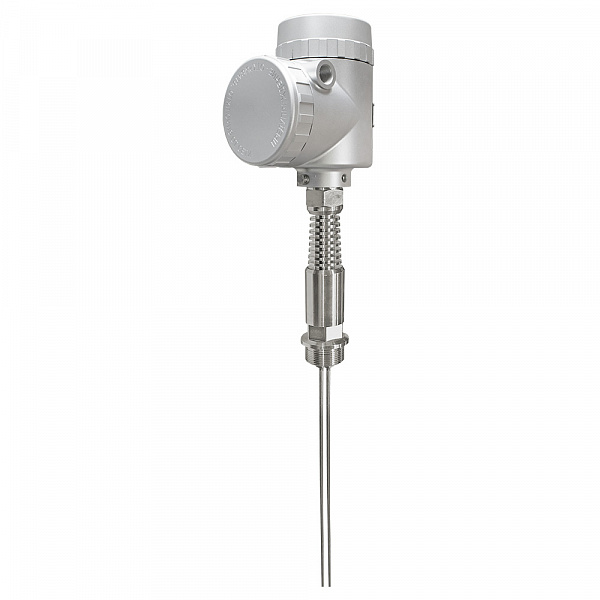

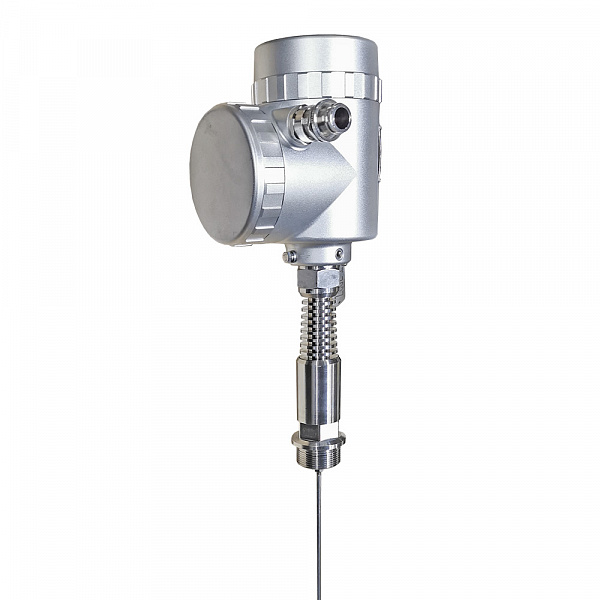

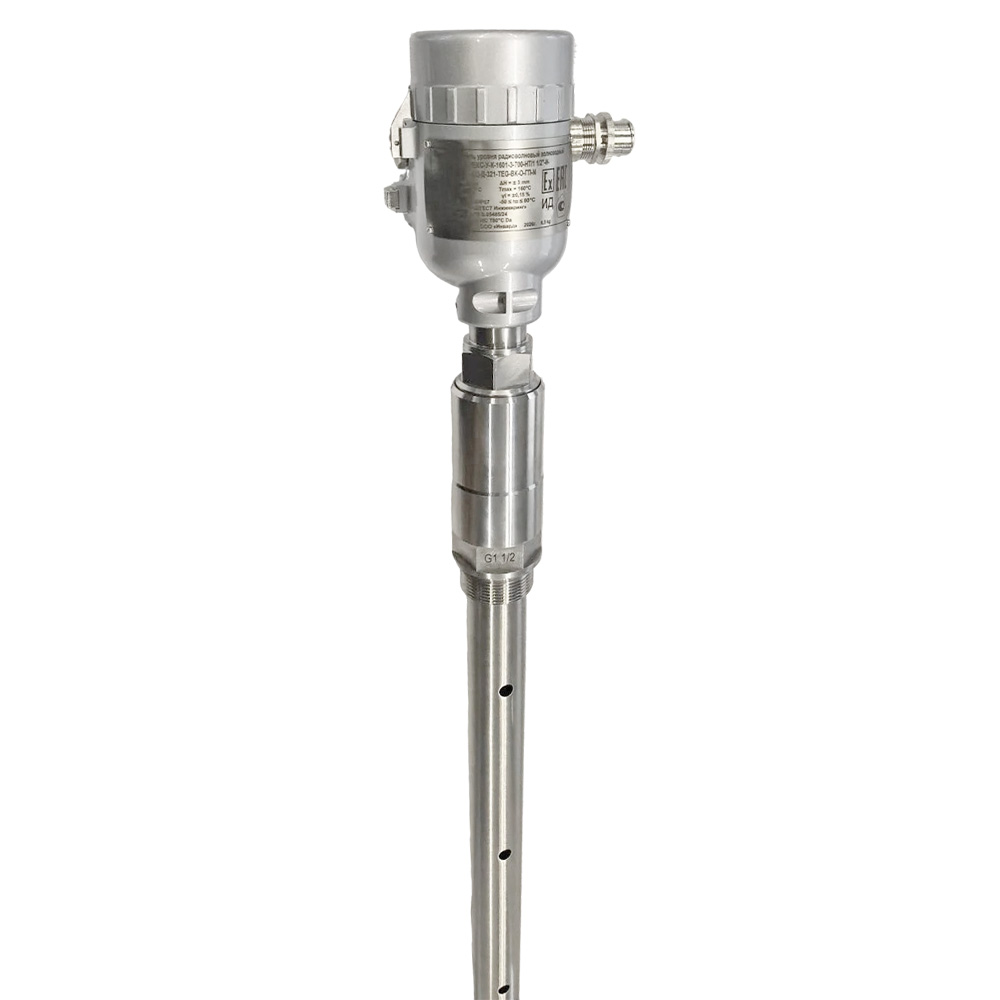

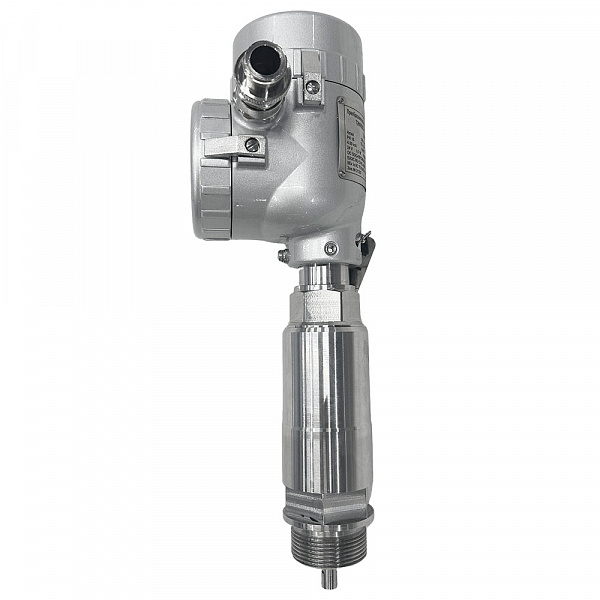

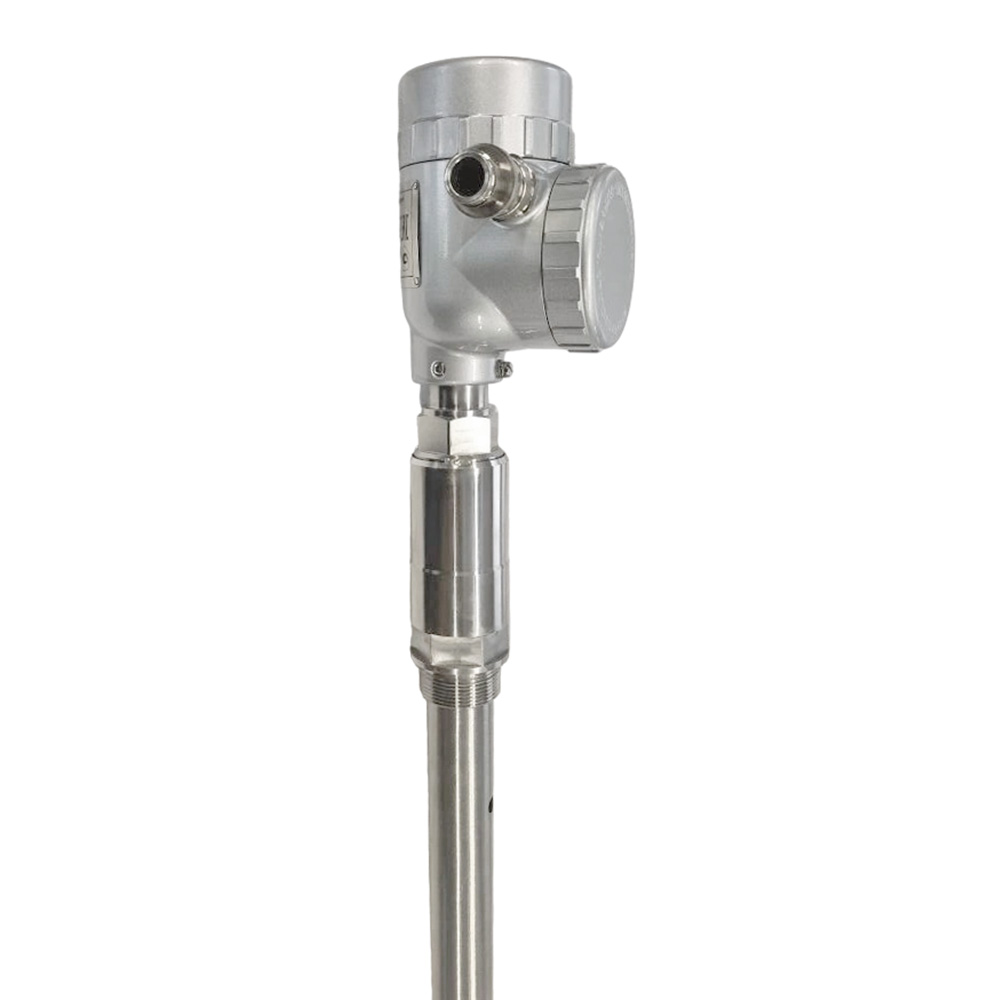

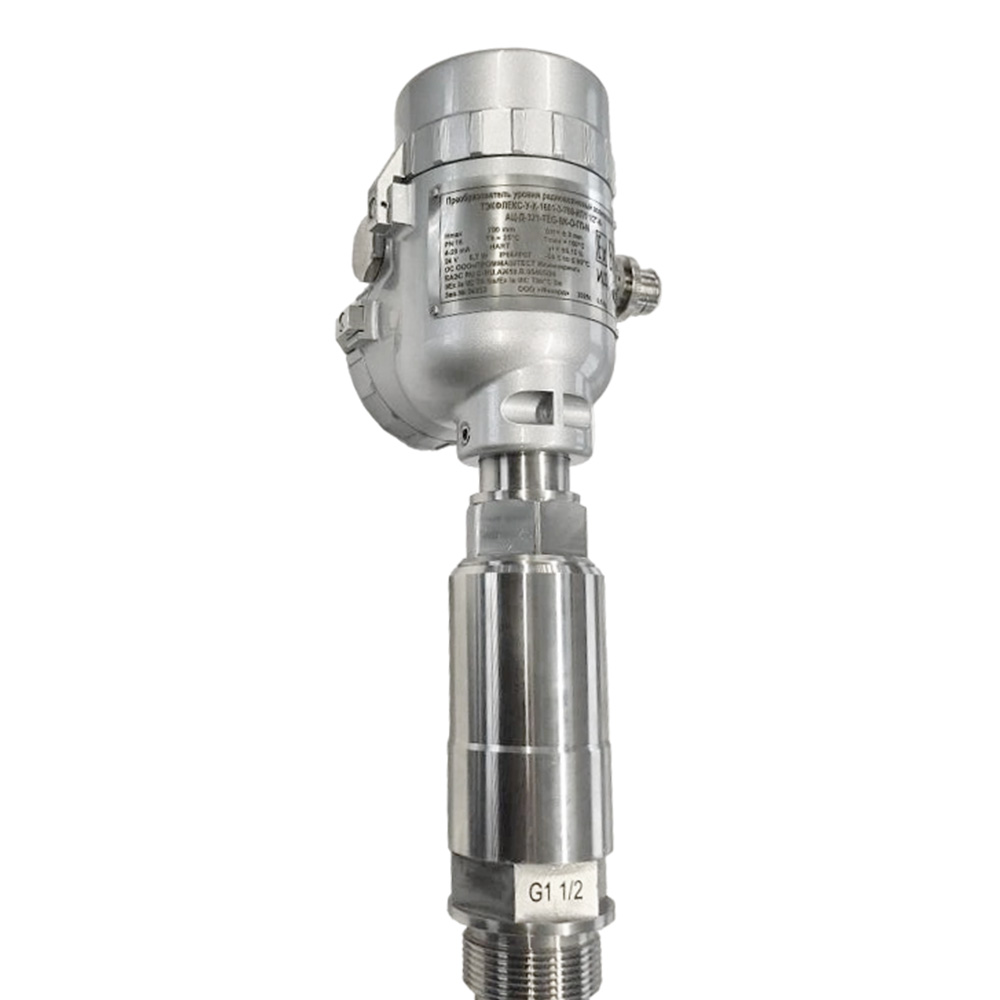

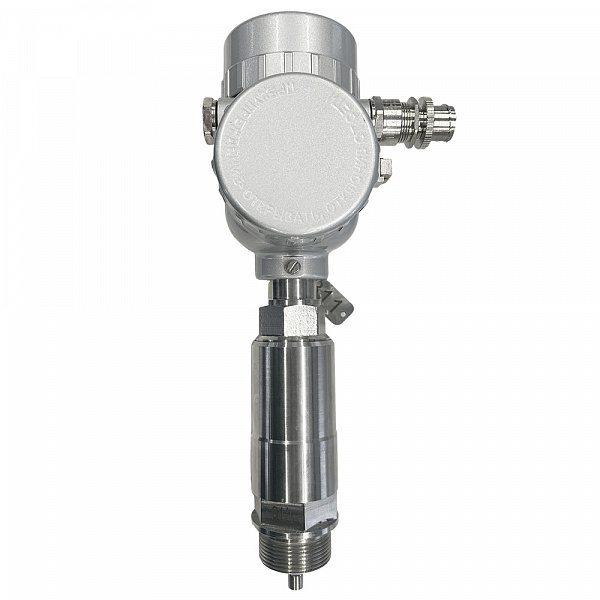

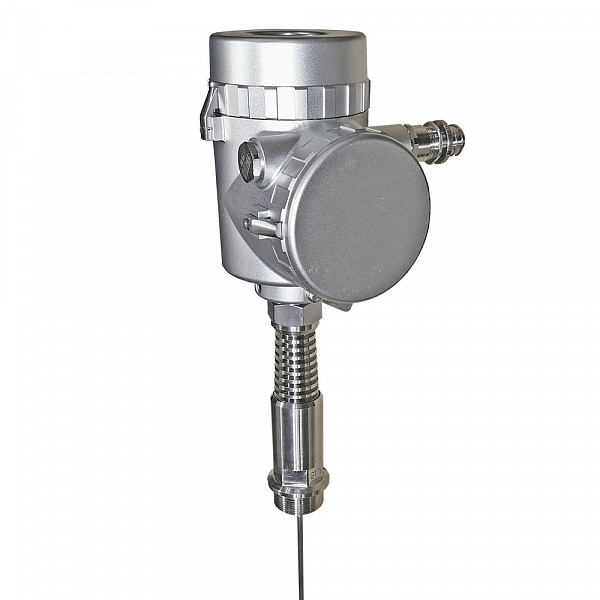

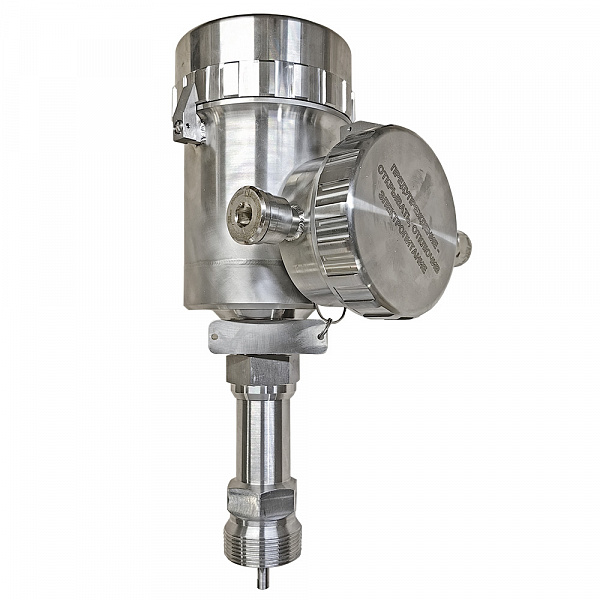

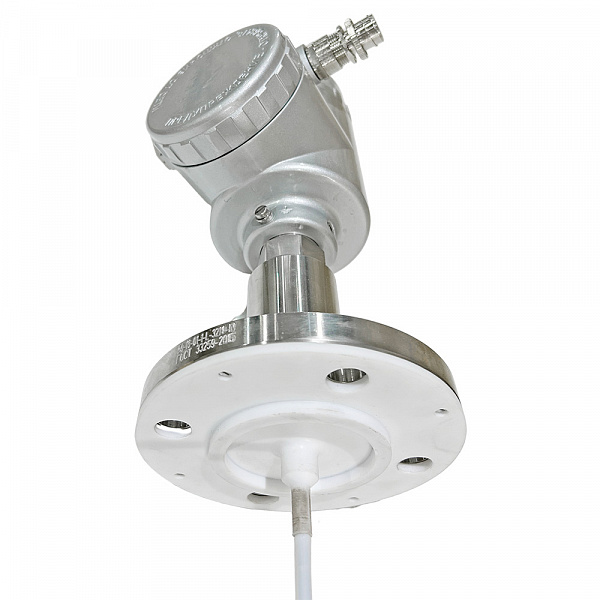

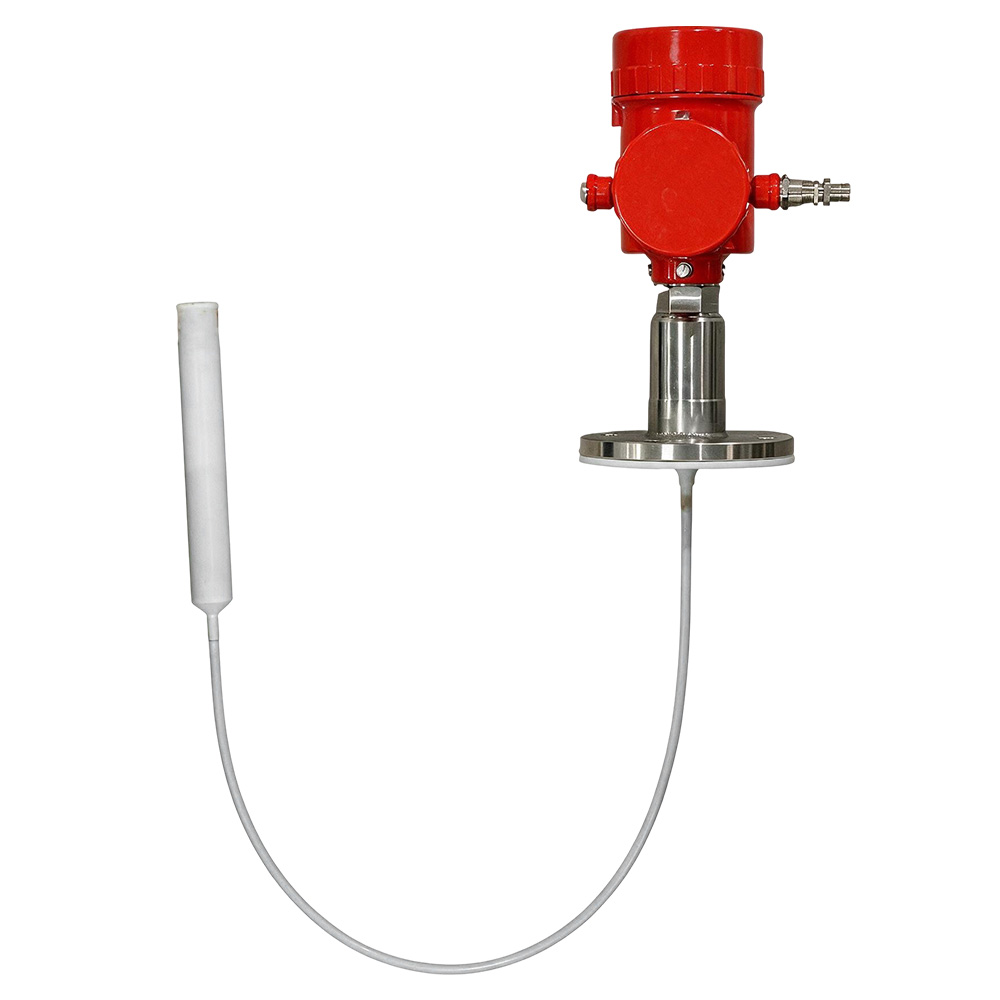

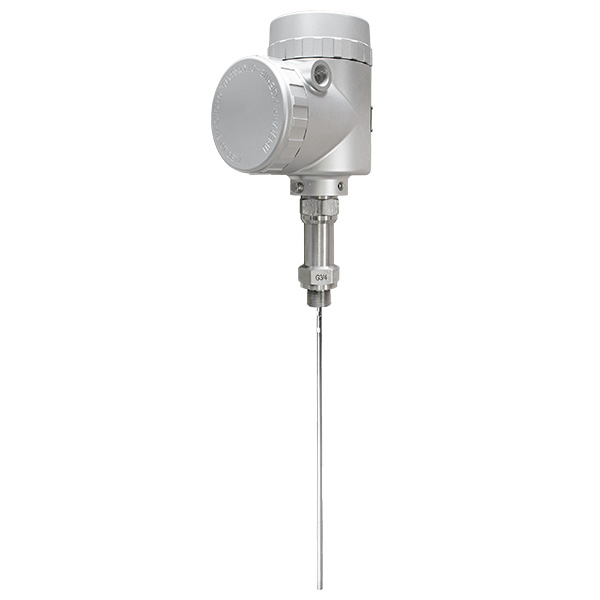

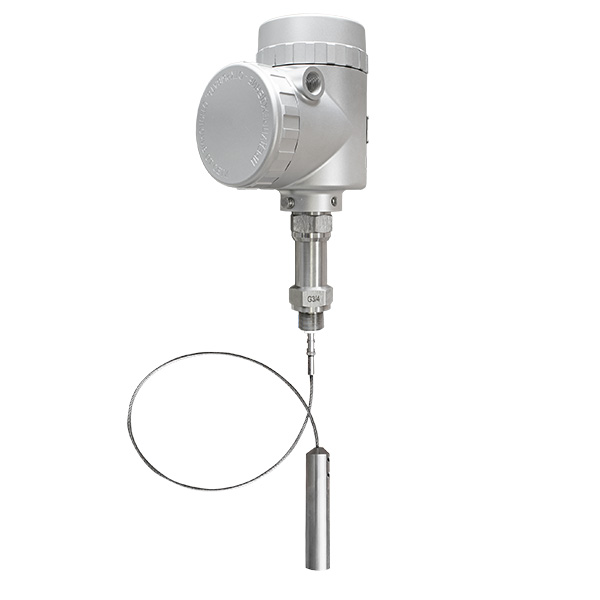

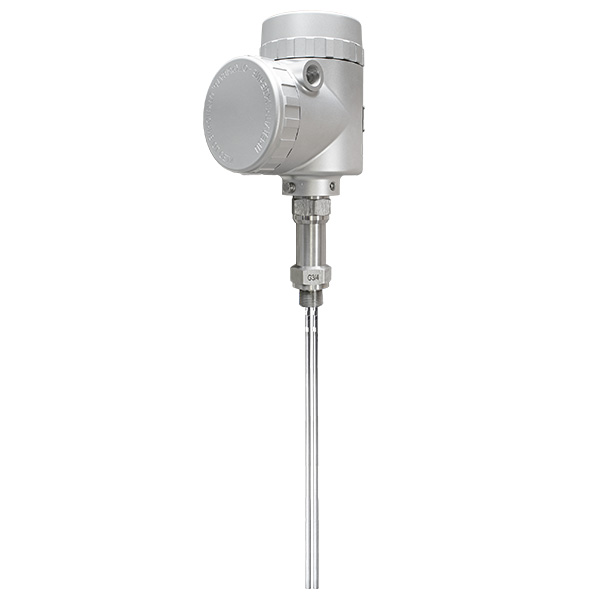

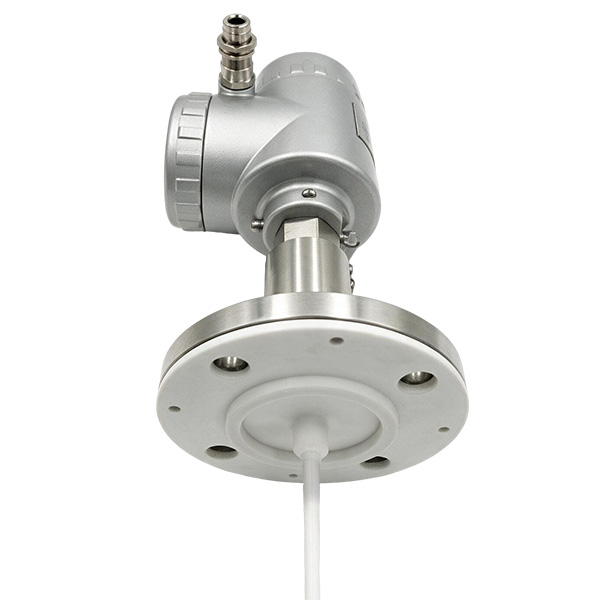

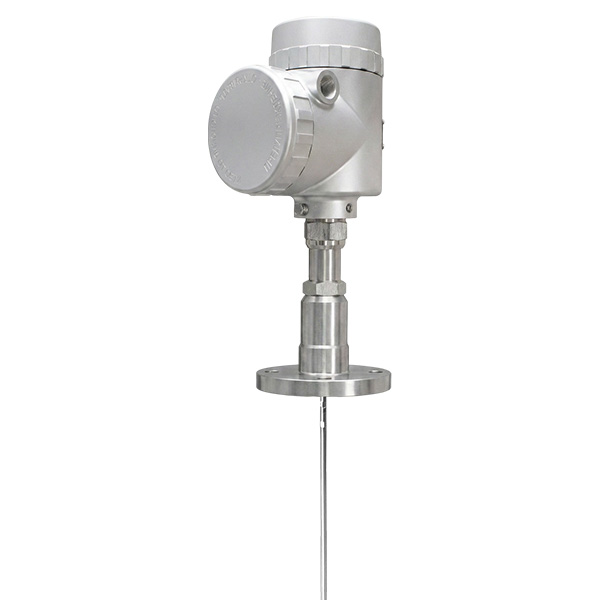

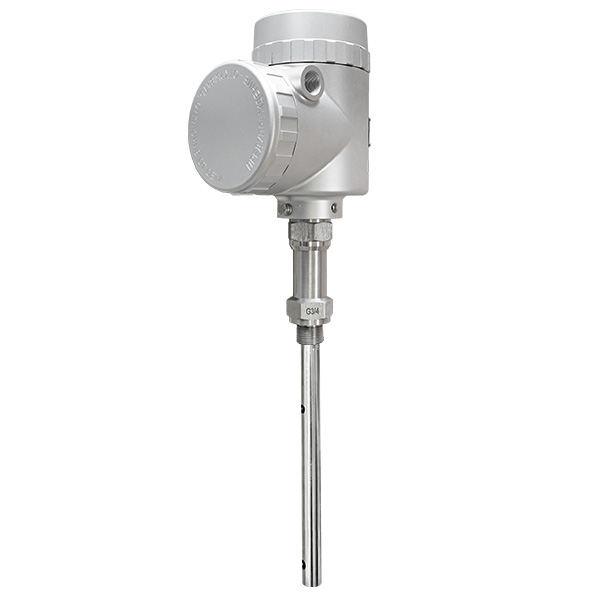

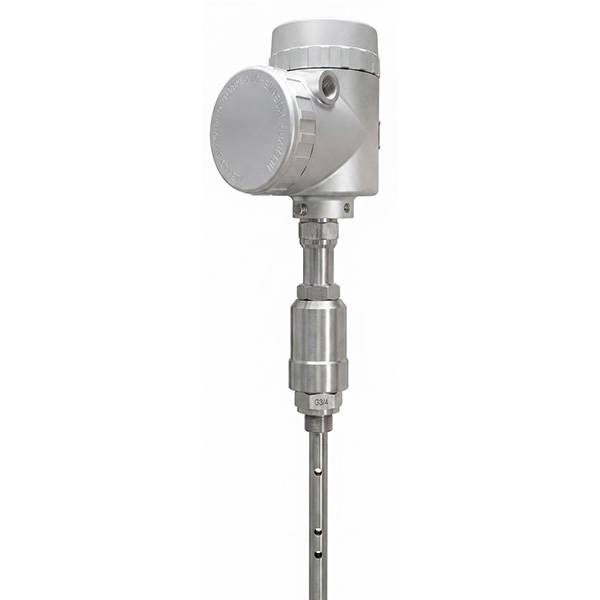

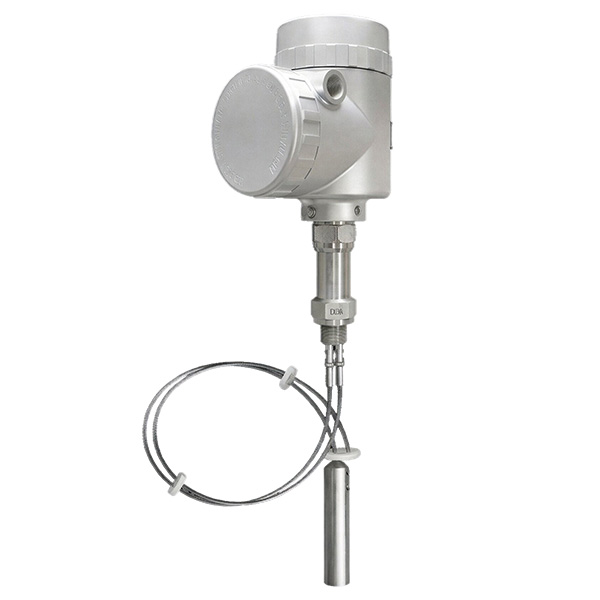

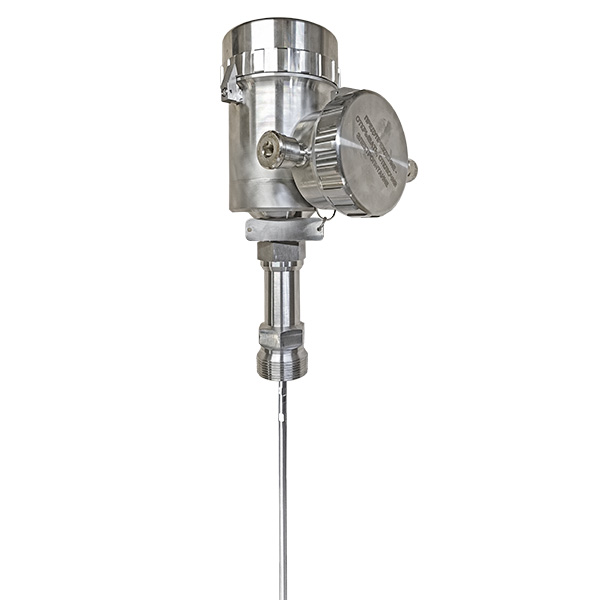

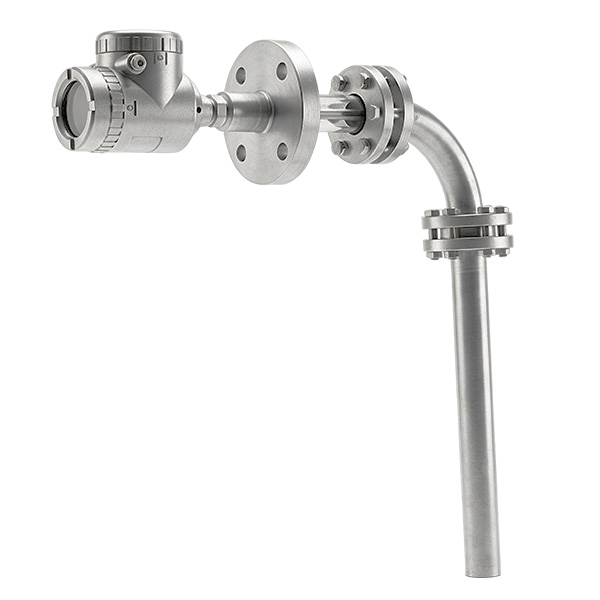

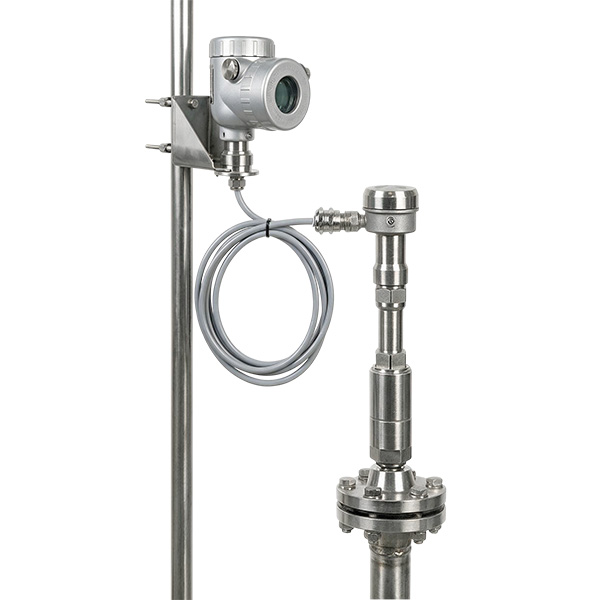

Волноводные рефлекс-радарные уровнемеры ТЭКФЛЕКС

Принцип работы

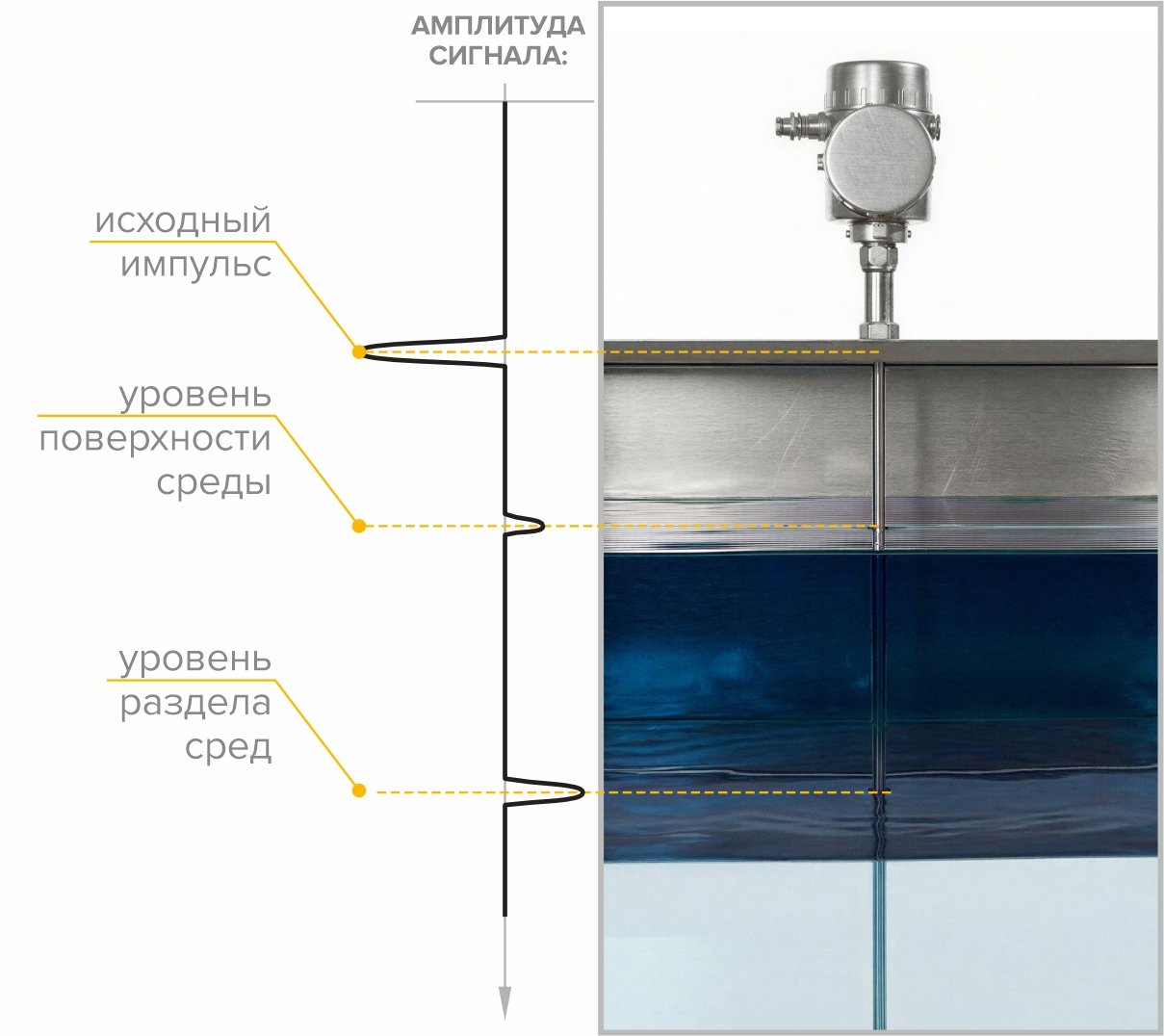

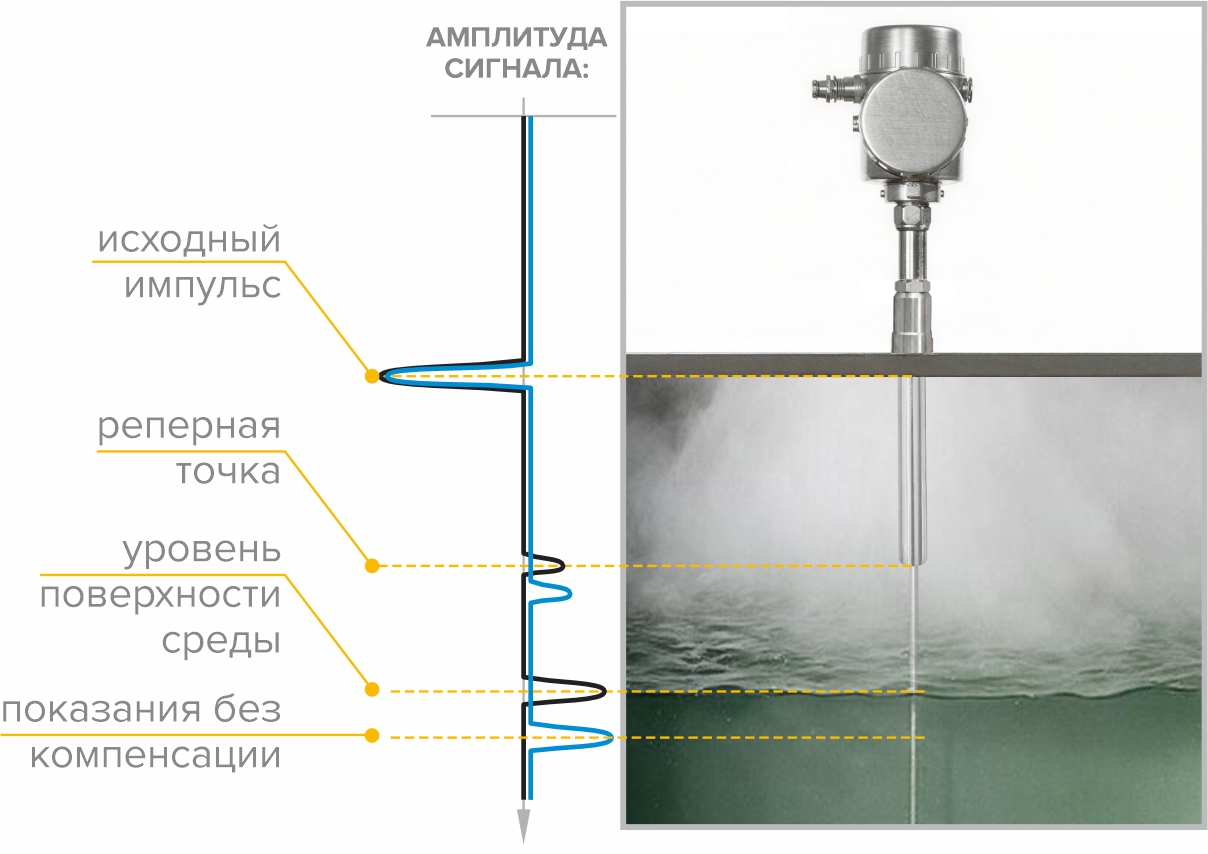

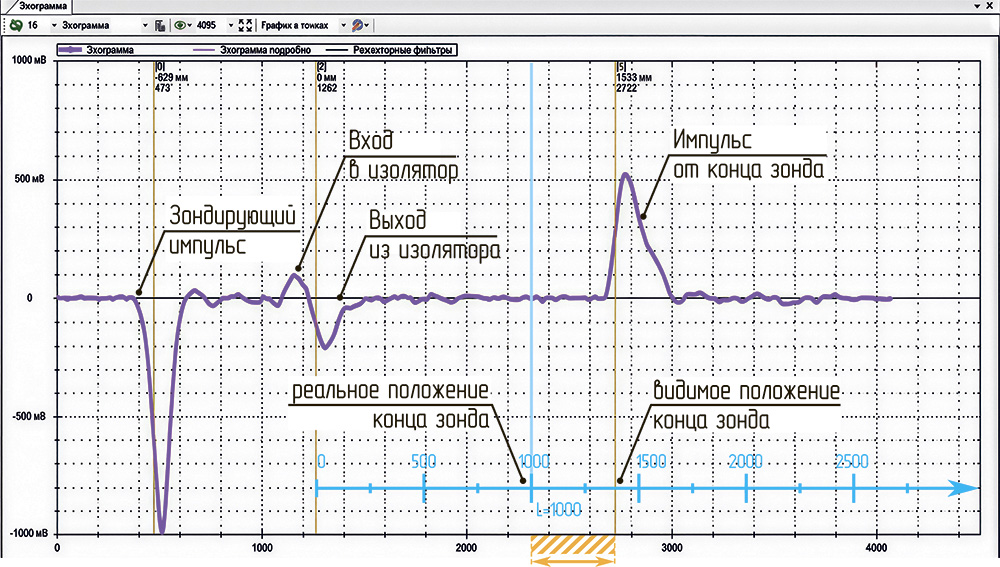

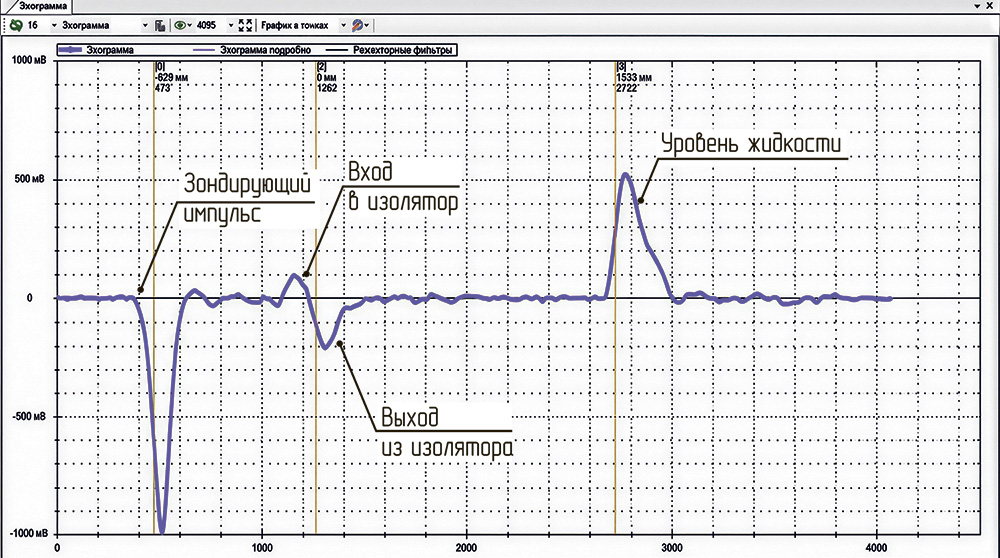

Микроимпульсный уровнемер предназначен для непрерывного изменения уровня широкого спектра веществ: жидкостей любой плотности, сыпучих или пульпы. При этом, единственным ограничивающим фактором для применения прибора данного типа является диэлектрическая проницаемость измеряемой среды (не ниже 1,4). Действие волноводного радарного уровнемера основано на технологии рефлектометрии - TDR. Излучатель генерирует электромагнитный импульс, который направляется со скоростью света по волноводу. Достигнув поверхности, диэлектрическая проницаемость которая отличается от газовоздушной смеси расположенной над измеряемой средой (или раздела фаз между двумя жидкостями, с различной диэлектрической проницаемостью) импульс частично отражается и отправляется в противоположную сторону к приёмнику. По интервалу времени между отправкой сигнала и приёмом отраженного импульса, в соответствии с алгоритмом, вычисляется уровень измеряемого вещества. Рефлекс-радарный уровнемер TDR оснащается блоком электроники, который проводит вычисления, а также контролирует отправку и приём импульса с учетом дополнительных параметров, таких как температура, плотность, давление, диэлектрическая постоянная и ряд других факторов.

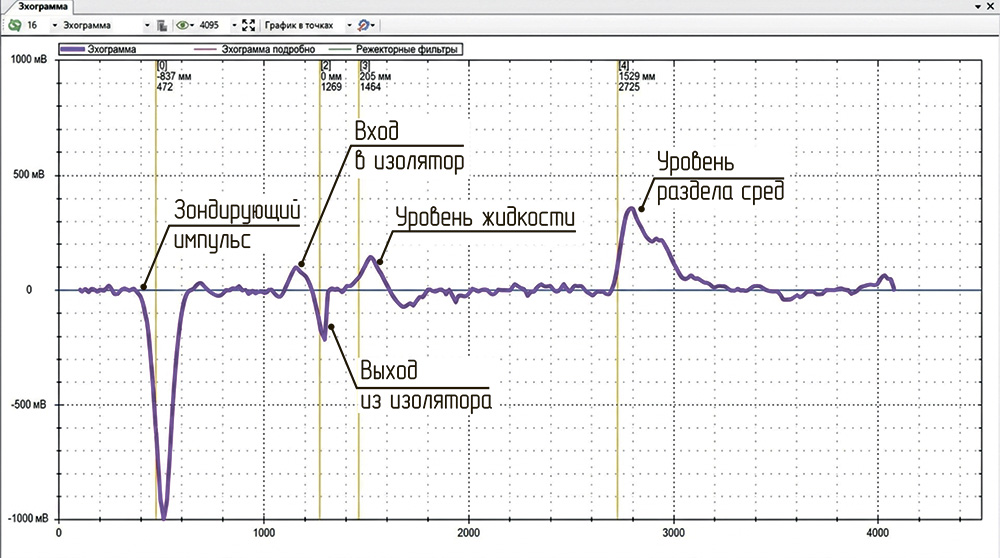

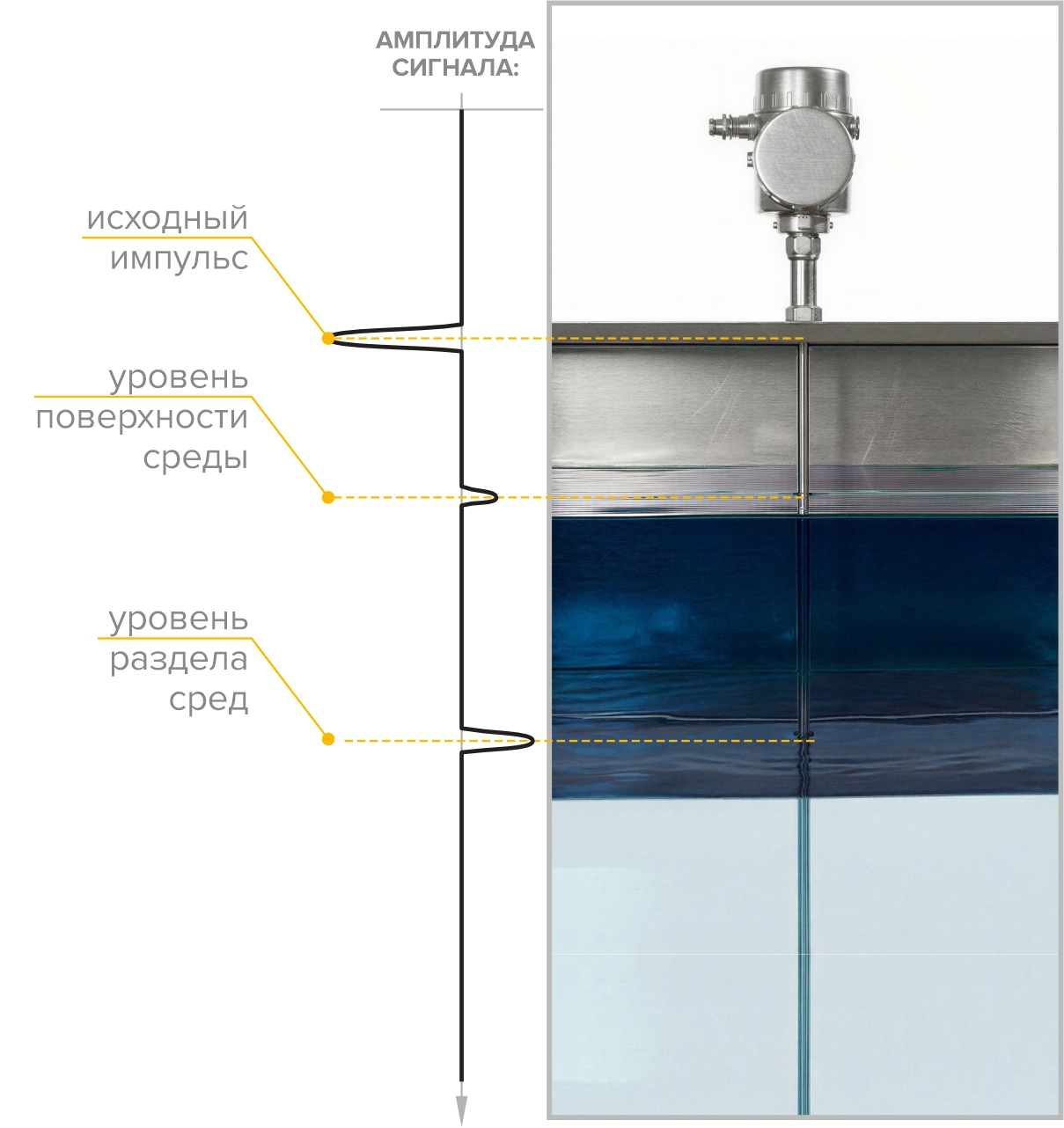

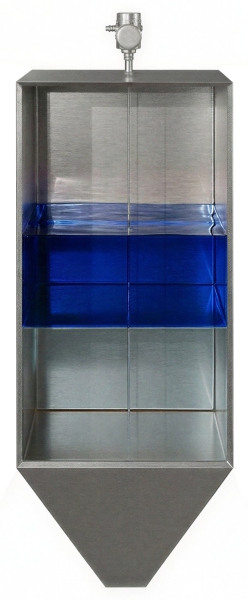

ВАЖНО! Рефлекс-радарные уровнемеры TDR могут осуществлять измерения уровня границы раздела двух жидких сред, при условии, что они характеризуются разными параметрами диэлектрической проницаемости.

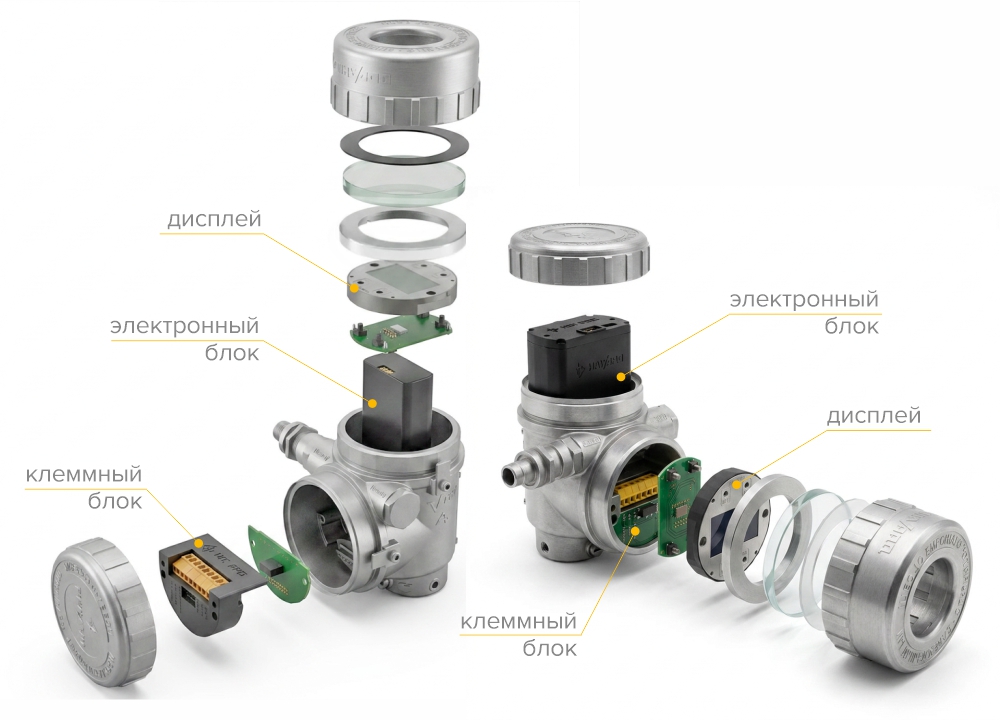

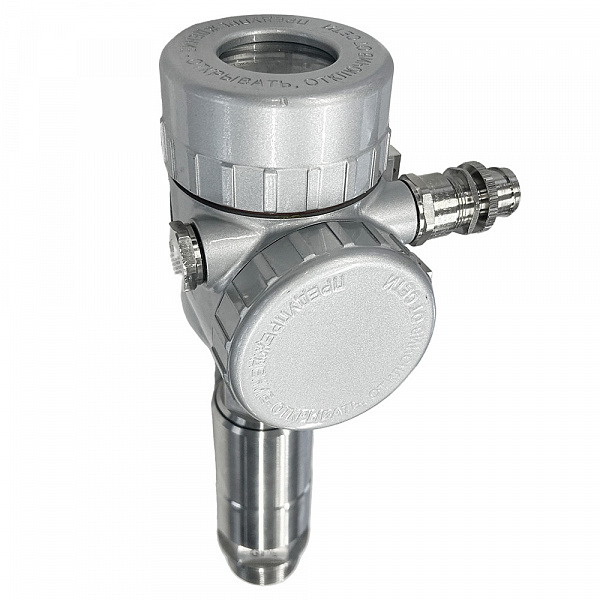

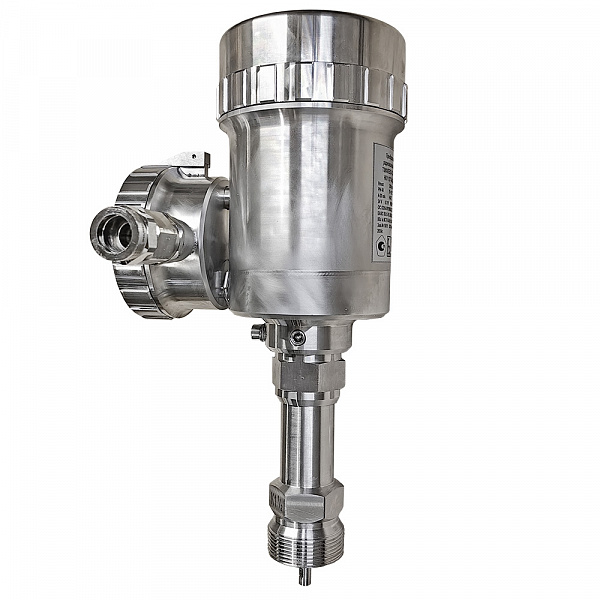

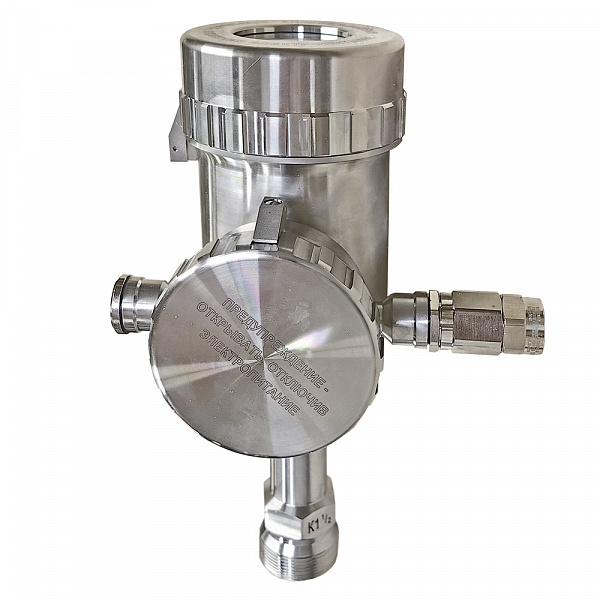

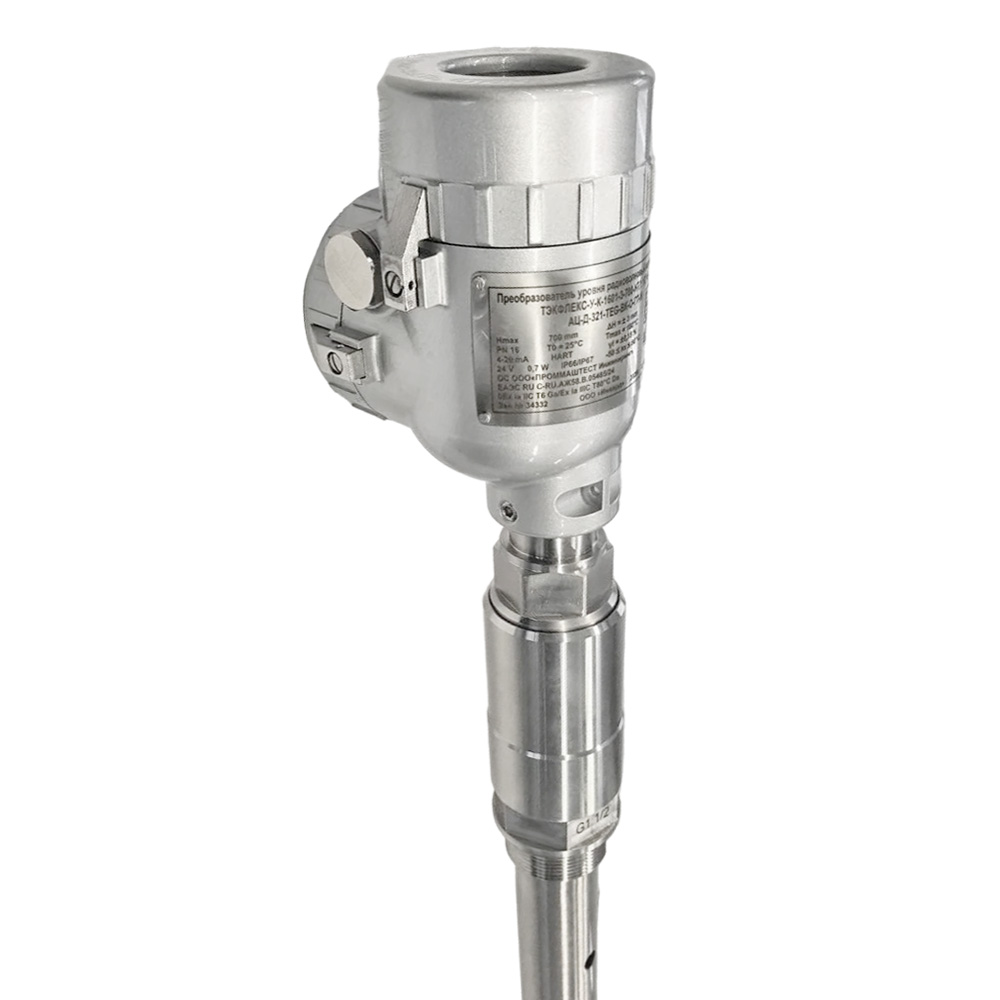

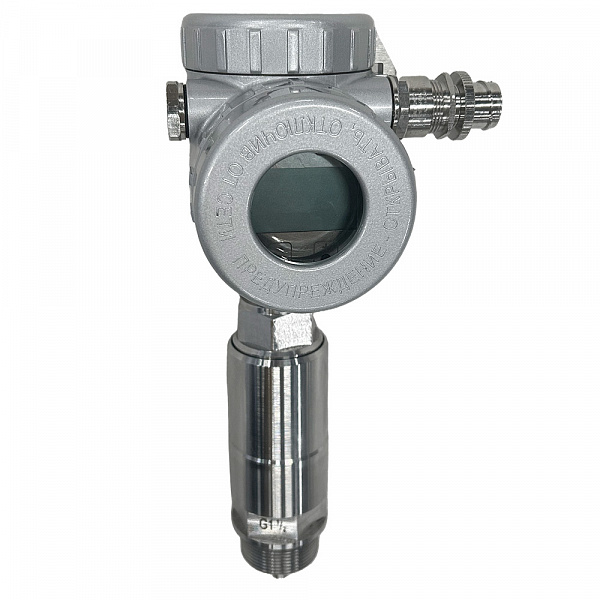

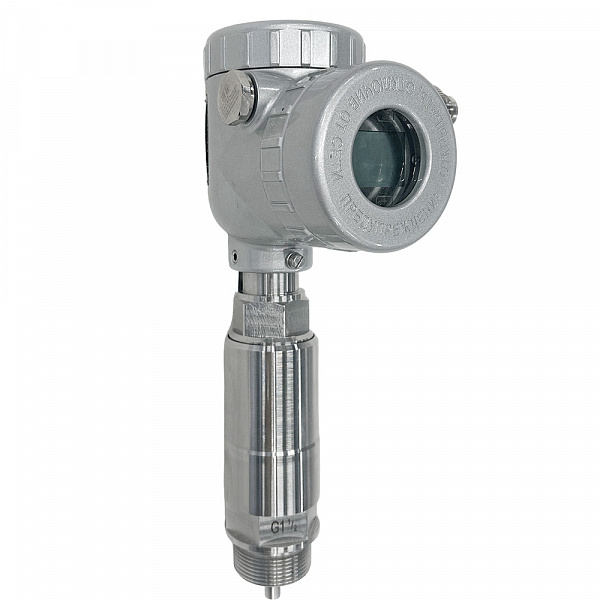

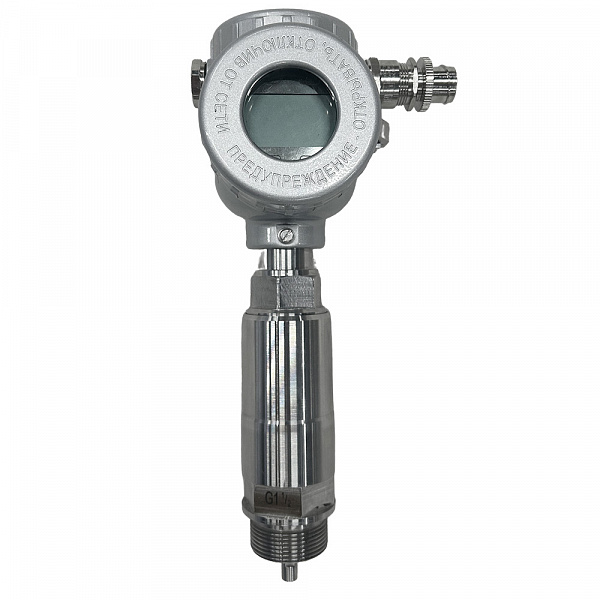

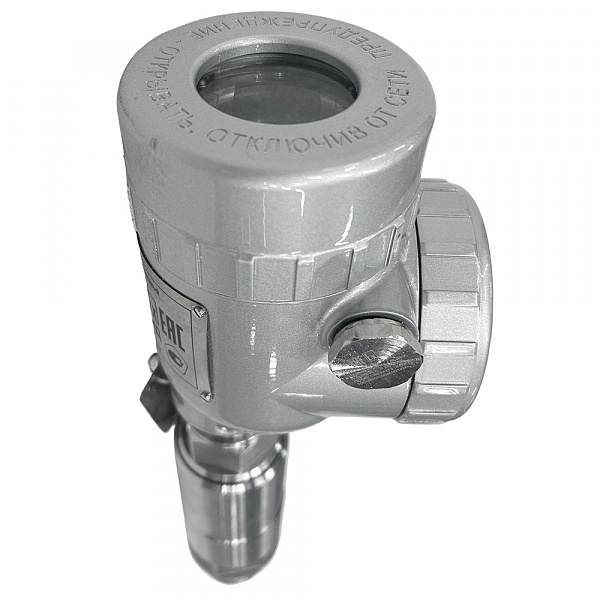

Модульная конструкция

Модульная конструкция является ключевой особенностью ТЭКФЛЕКС. Она расширяет область применения прибора, увеличивает срок службы и упрощает обслуживание.
Что это даёт на практике:

• Свободная компоновка.
  Электронный и клеммный блоки взаимозаменяемы.
• Допоставка отдельных частей модуля.
  Составляющие могут меняться и поставляться с ЗИП-комплектом.
• Поверка без демонтажа зонда
  Электронный блок снимается для проведения метрологической поверки, зонд остаётся в резервуаре под рабочим давлением. Не нужен технологический останов и разгерметизация оборудования.
• Замена за секунды
  Двухсекционный корпус изолирует клеммный отсек от электроники. Если клеммный блок повреждён – быстрая замена без риска для электронного блока.

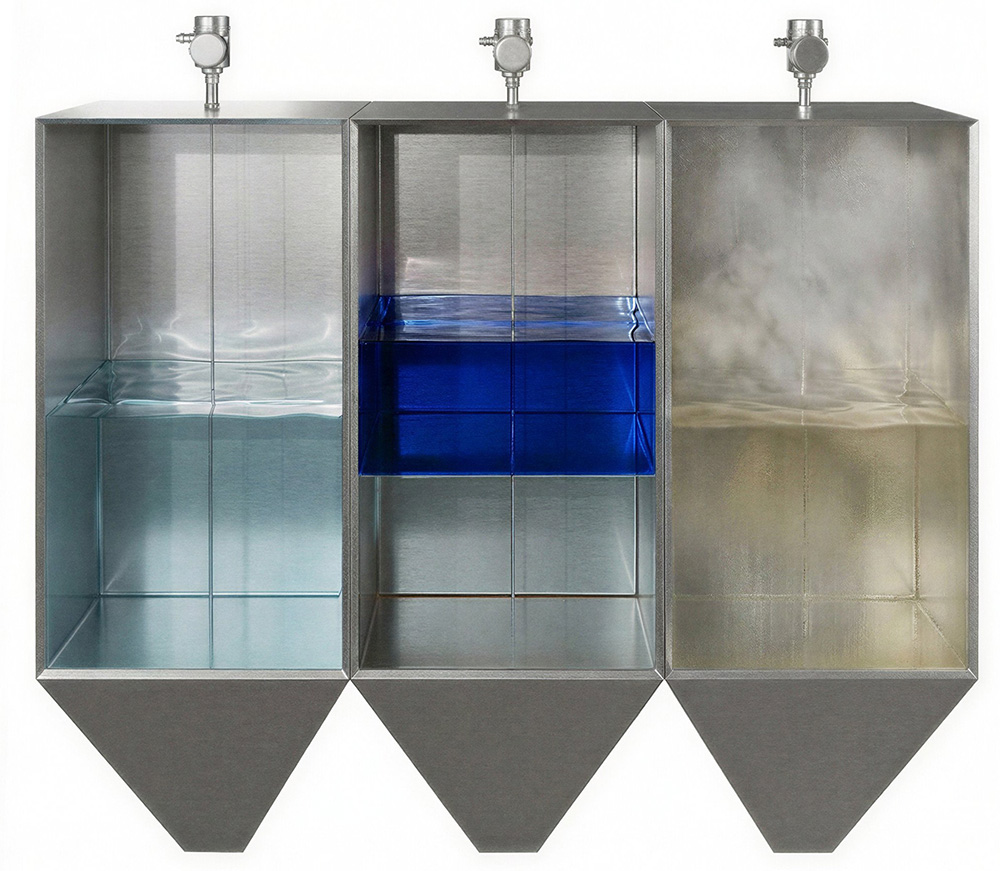

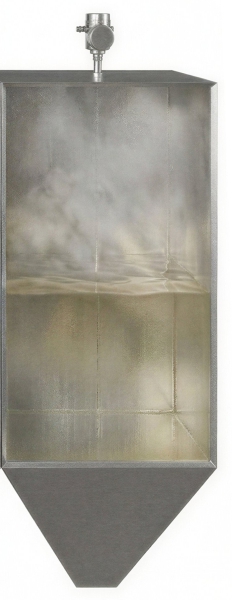

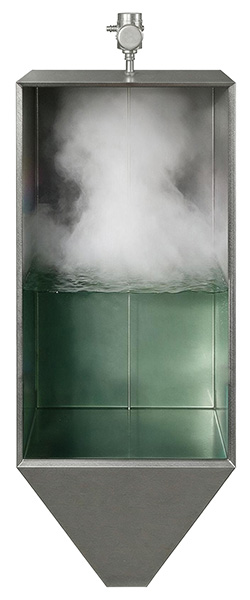

Подходит для измерения:

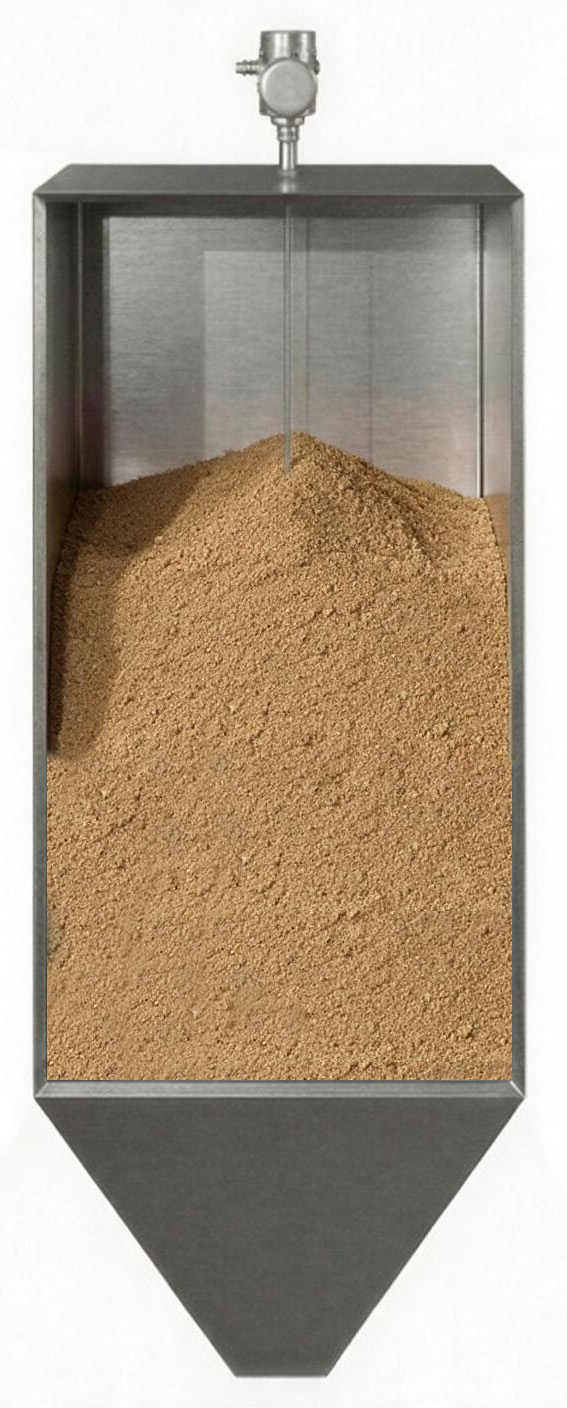

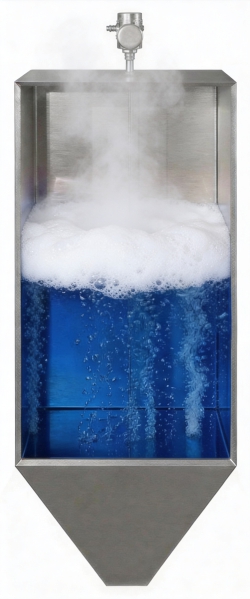

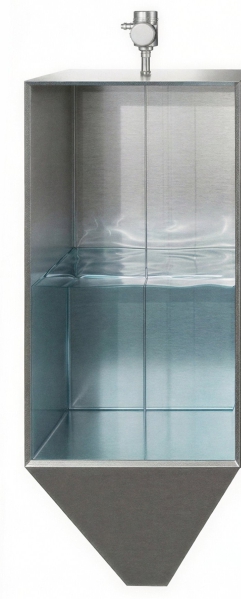

Жидких сред	Одновременно уровня жидкой среды и уровня раздела газ-жидкость	Жидких сред с насыщенным паром	Жидких сред кипящих в том числе с пеной	Сыпучих сред

Функциональные возможности

Волноводные радарные уровнемеры ТЭКФЛЕКС имеют целый ряд эксплуатационных характеристик, которые делают их применение более предпочтительным по сравнению с другими типа уровнемеров с аналогичными заявленными возможностями.
Из наиболее значимых отличительных особенностей специалисты отмечают обеспечение непрерывности процесса измерения независимо от изменения химических и физико-механических характеристик среды: образование конденсата, паров, вакуума, перепады давления и температуры, изменение электропроводности или диэлектрических свойств.
Однако существуют другие не менее важные преимущества, на которые стоит обратить внимание:

• широкий диапазон параметров измеряемой среды: давления, температуры;
• обеспечение высокой точности измерений в широком спектре измеряемых сред благодаря надежному принципу действия;
• простой процесс установки, запуска и получения информации.

Уровнемер TDR может иметь различные варианты исполнения, в том числе для использования на кораблях, ОАЭ и проч.

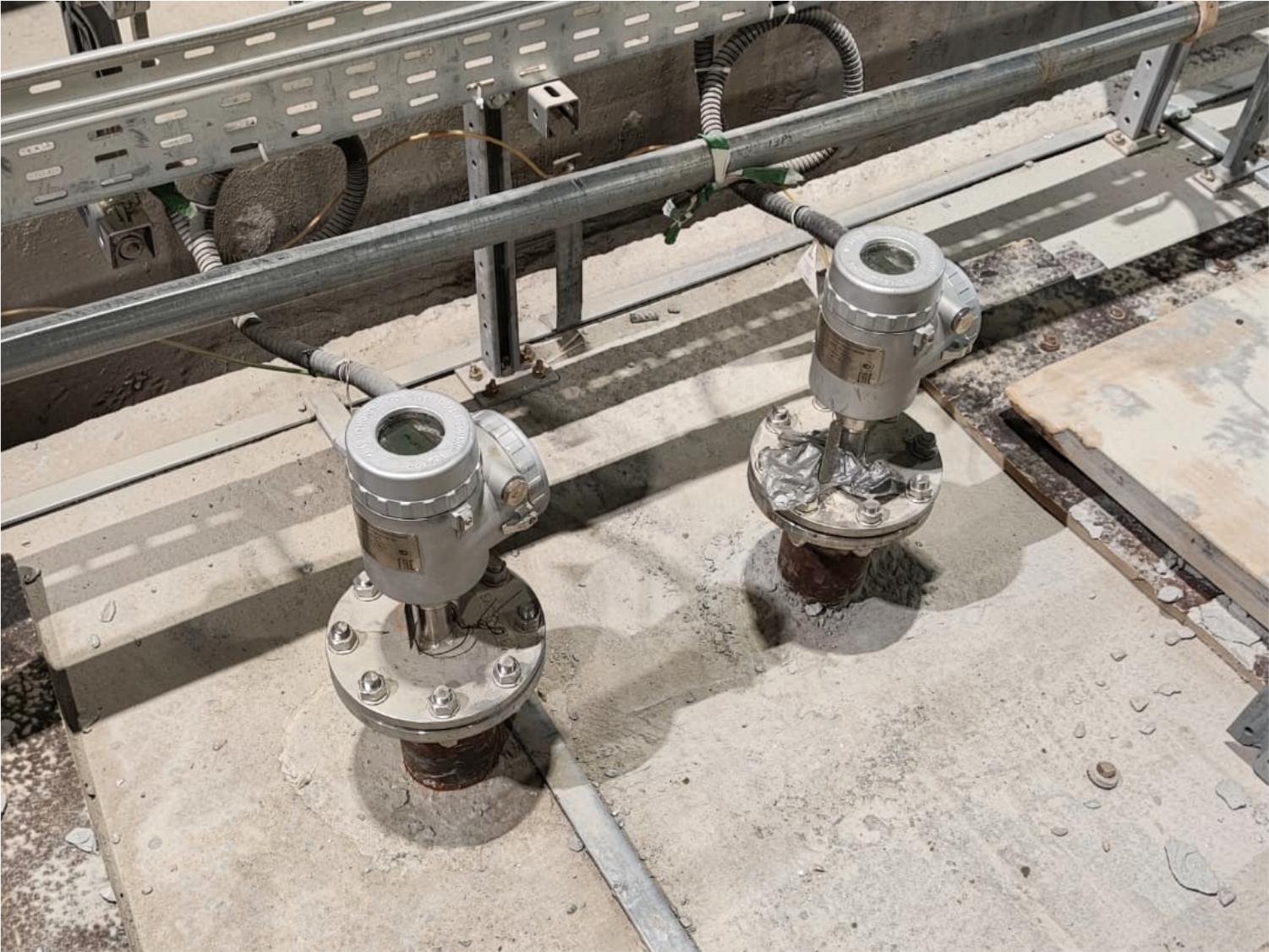

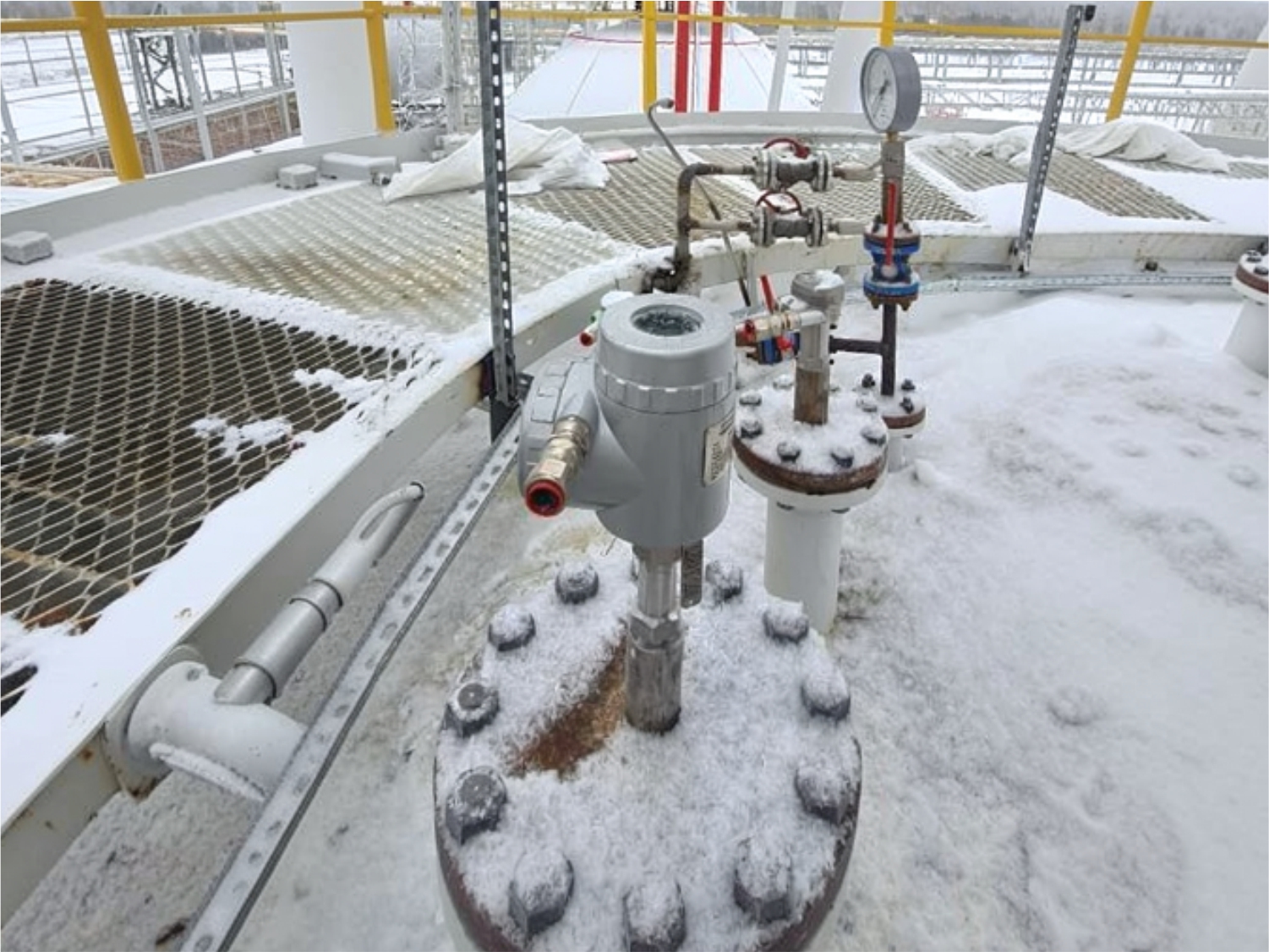

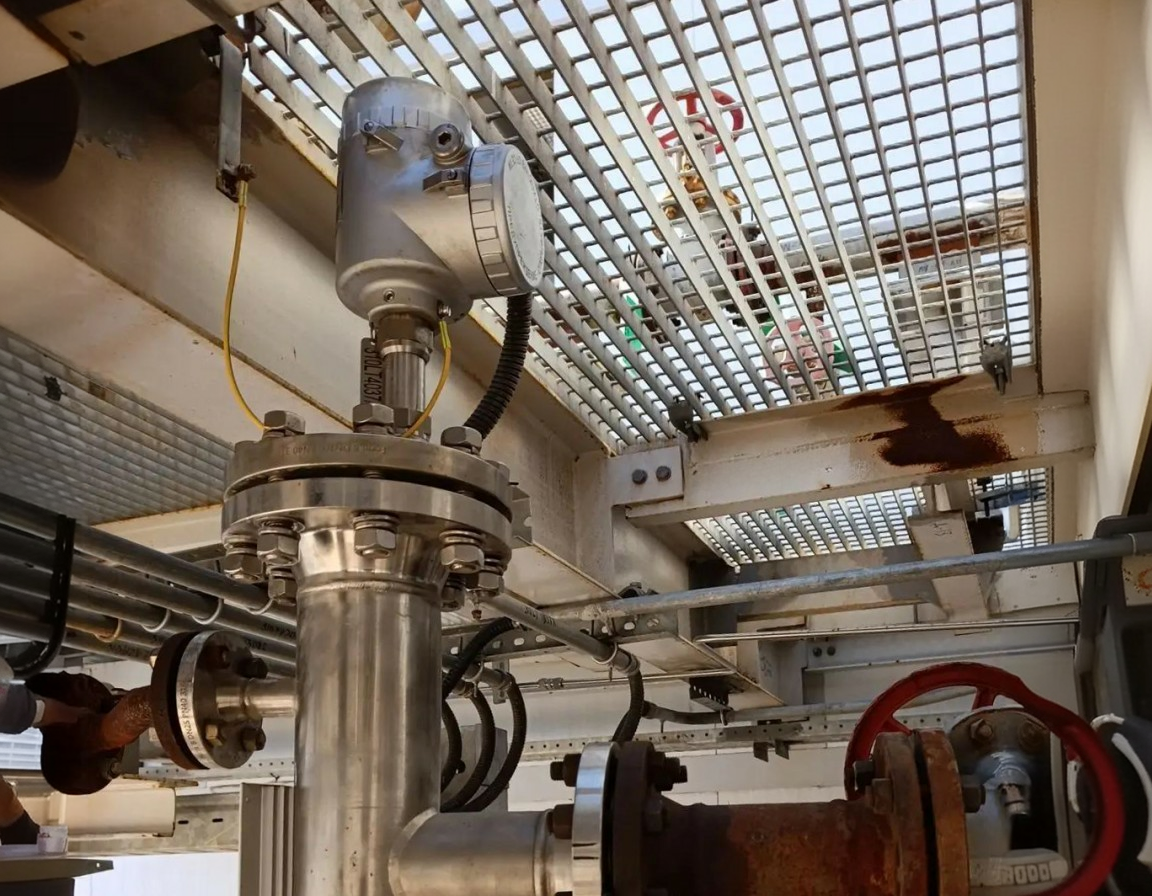

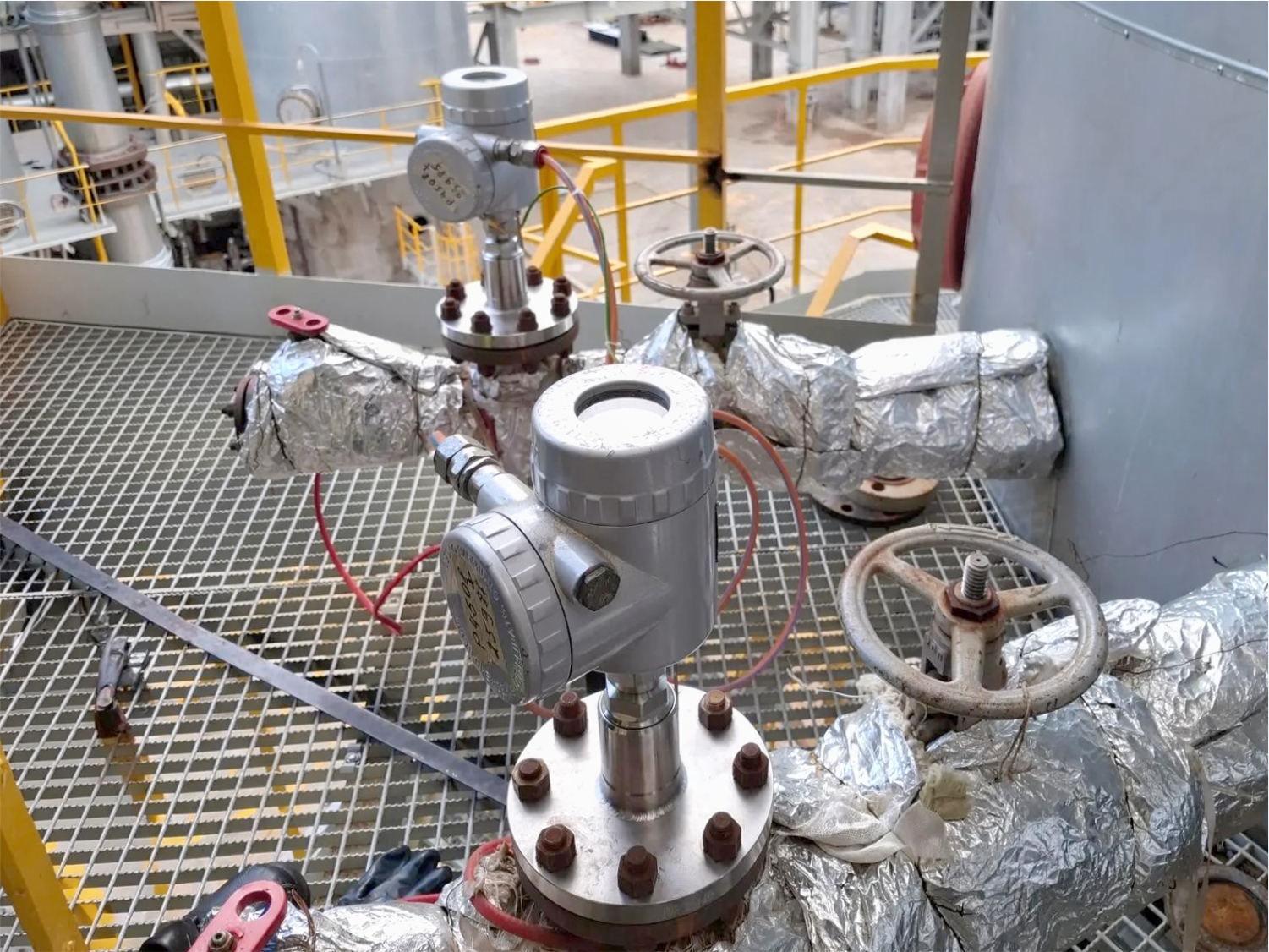

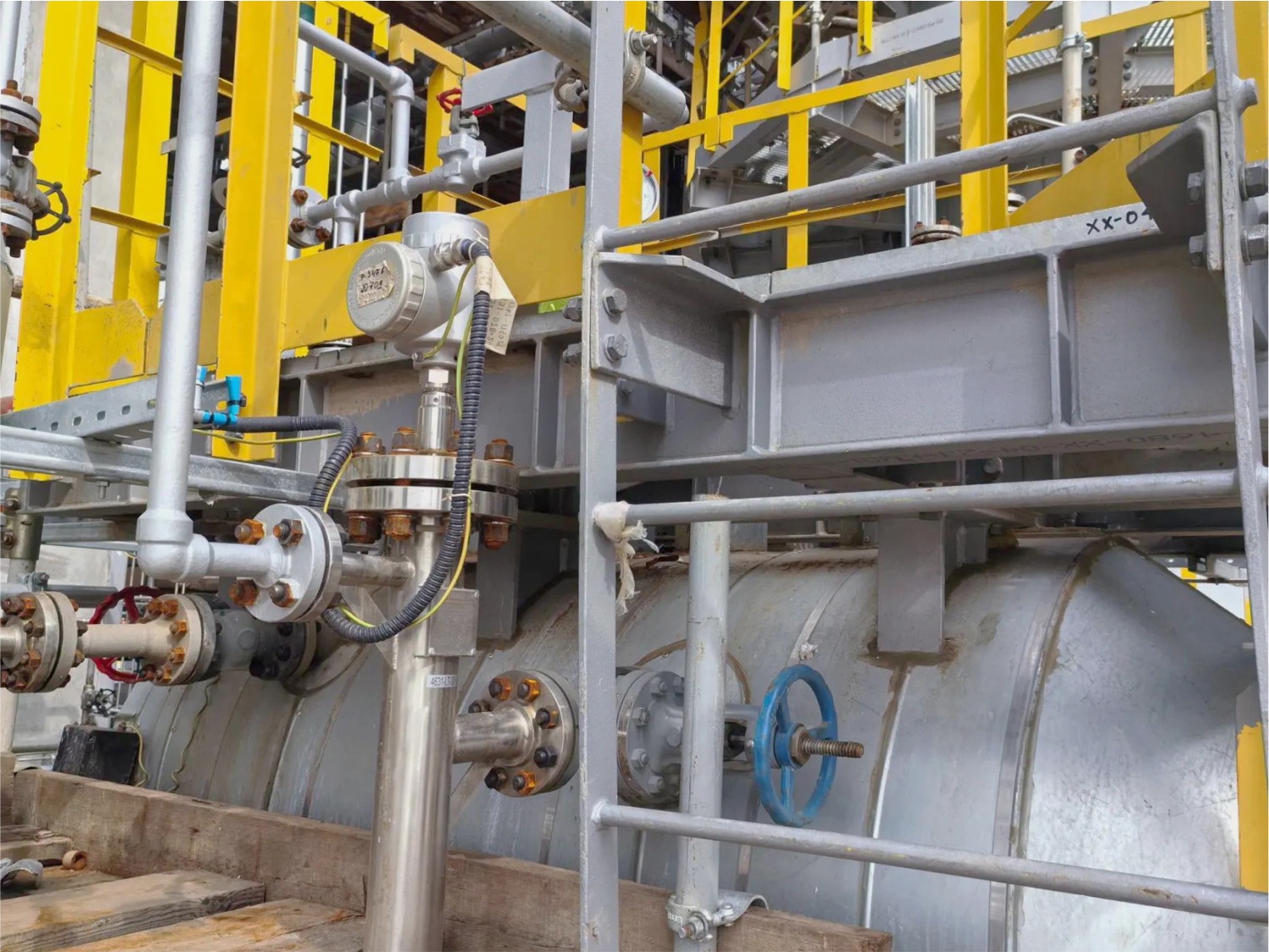

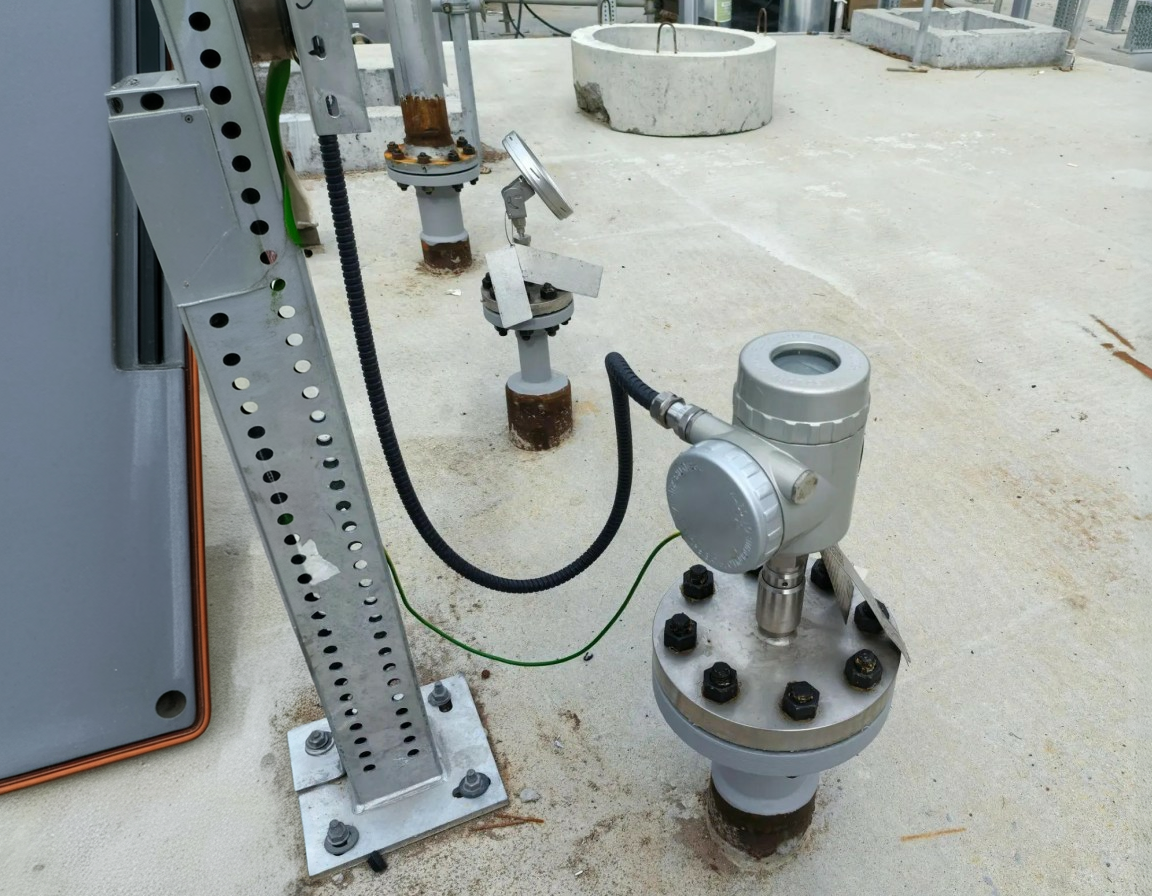

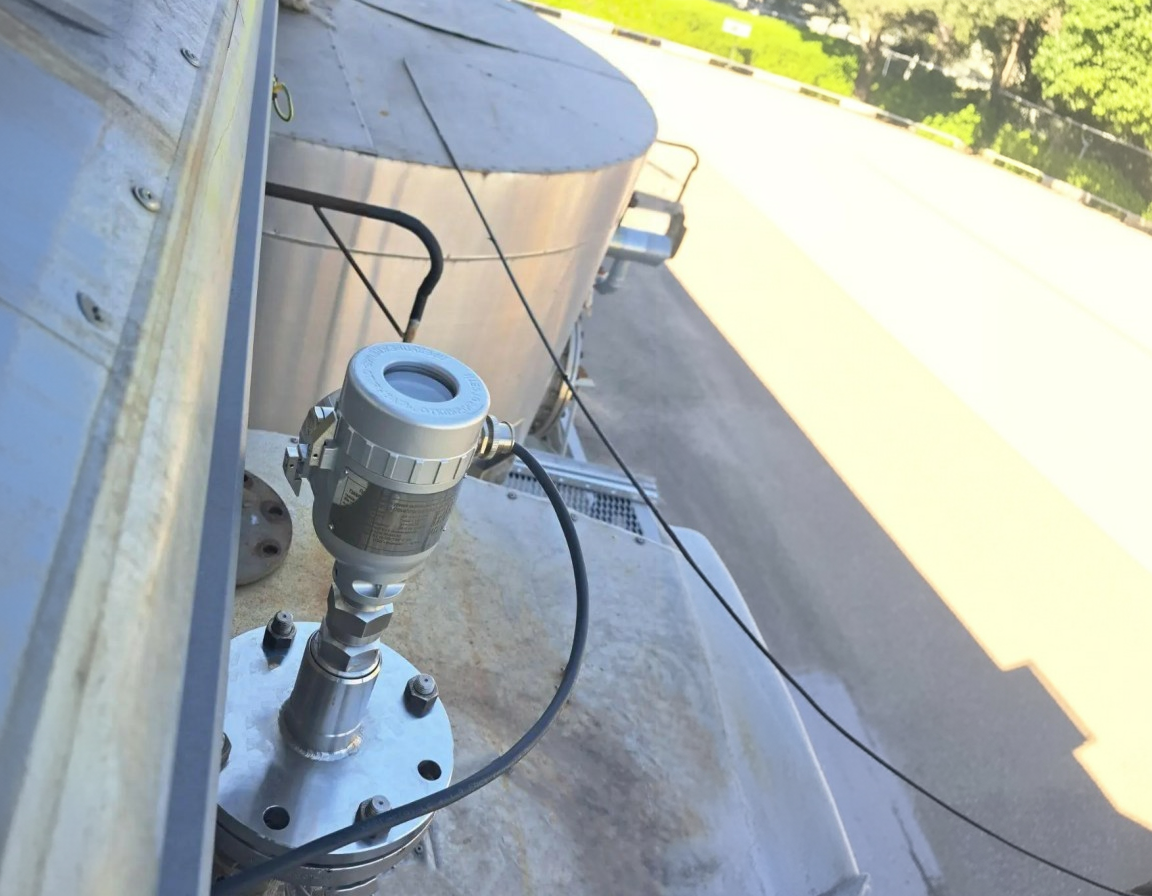

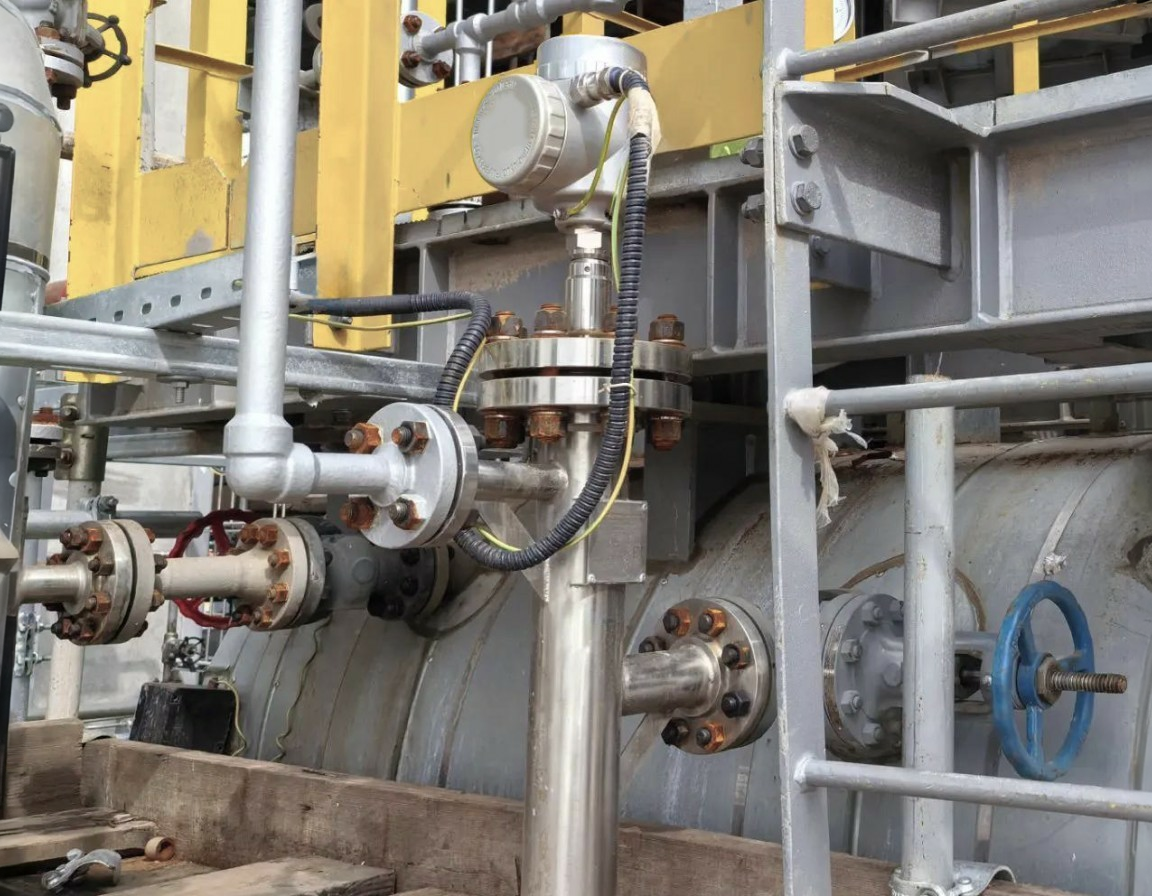

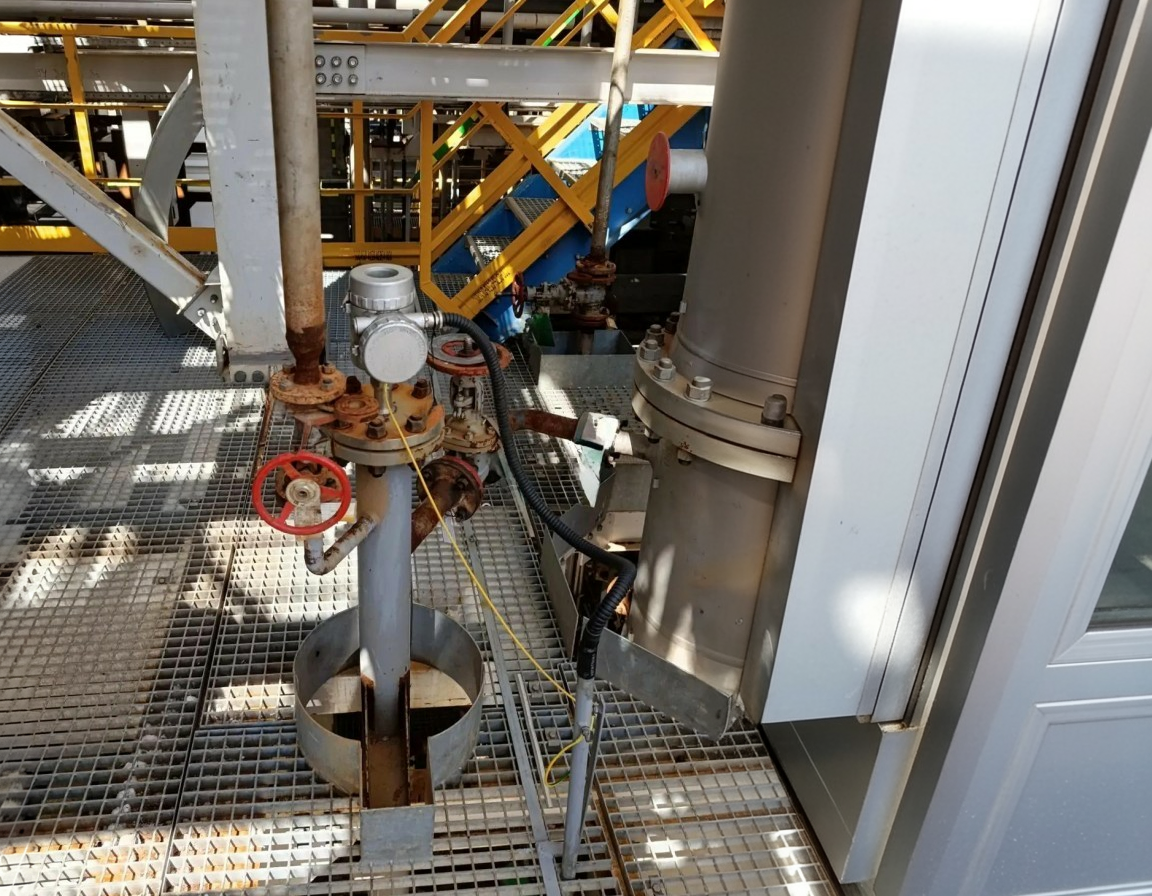

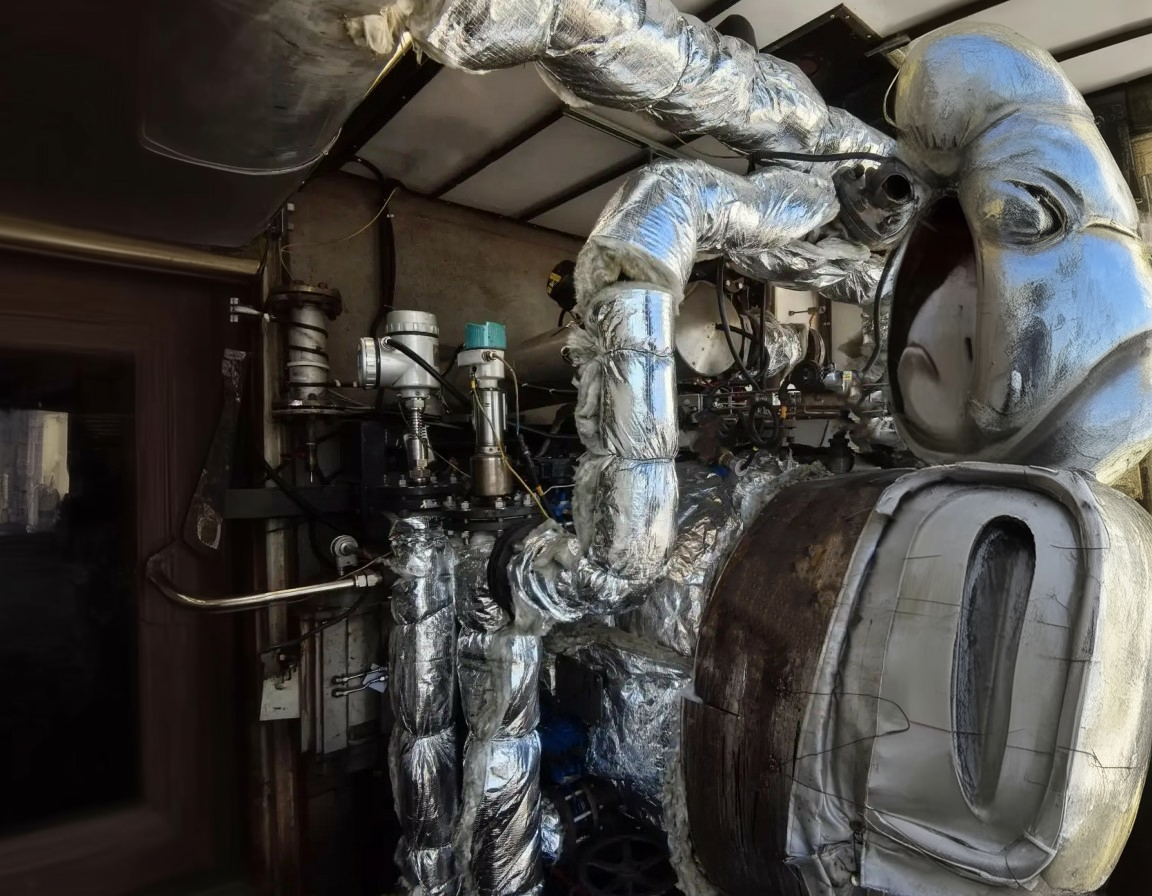

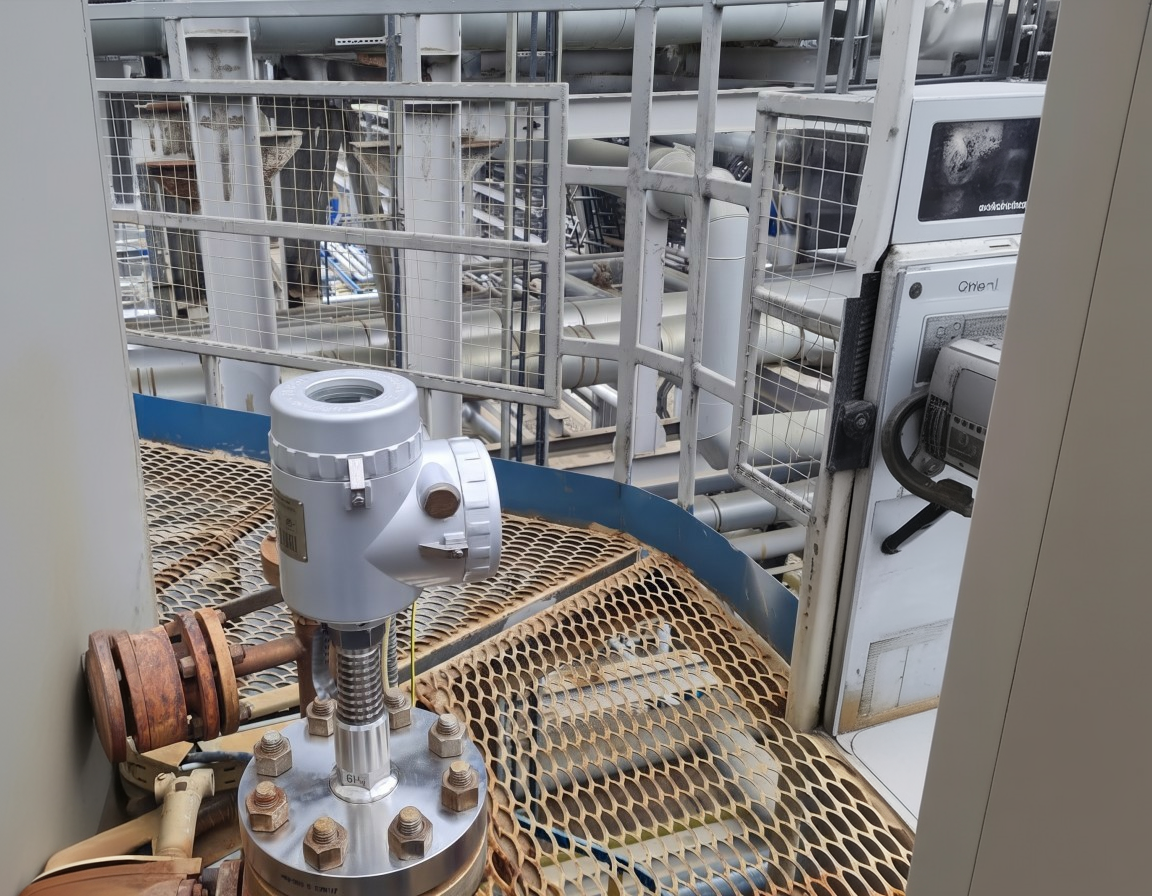

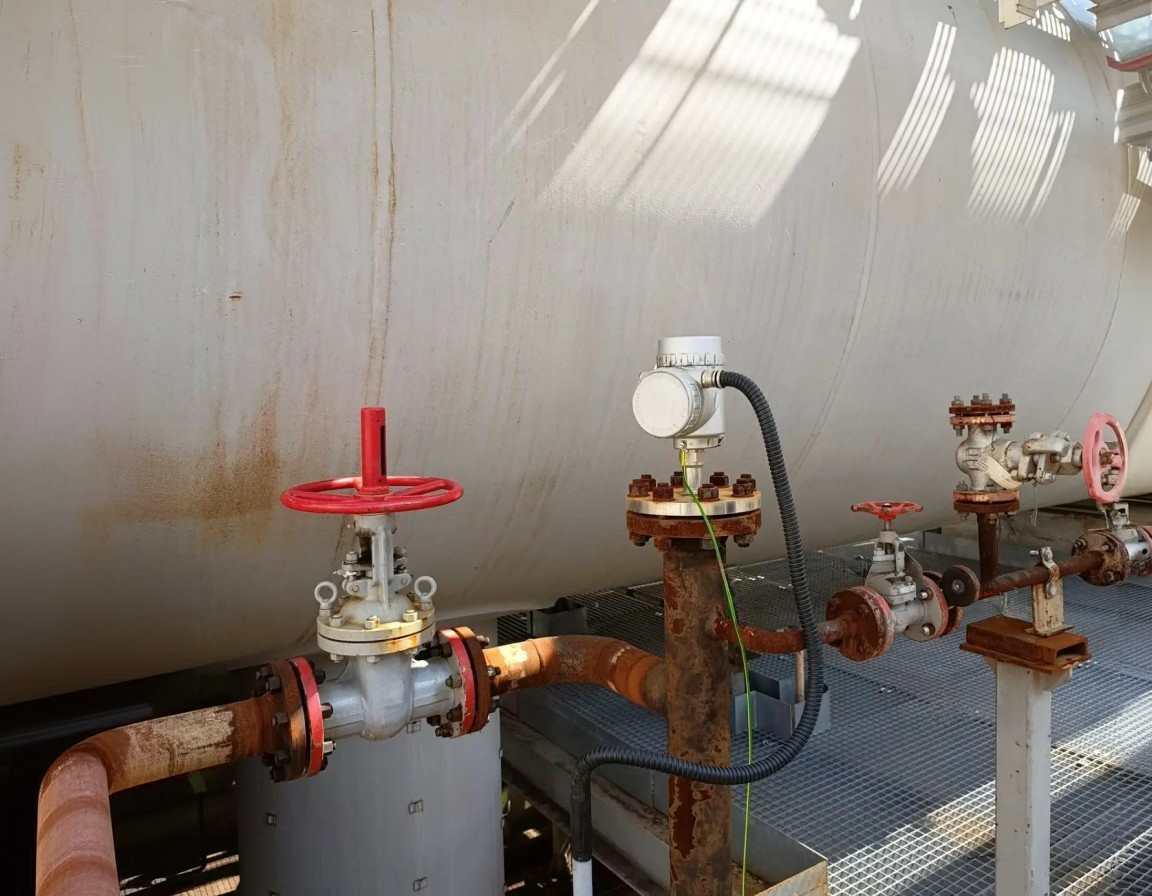

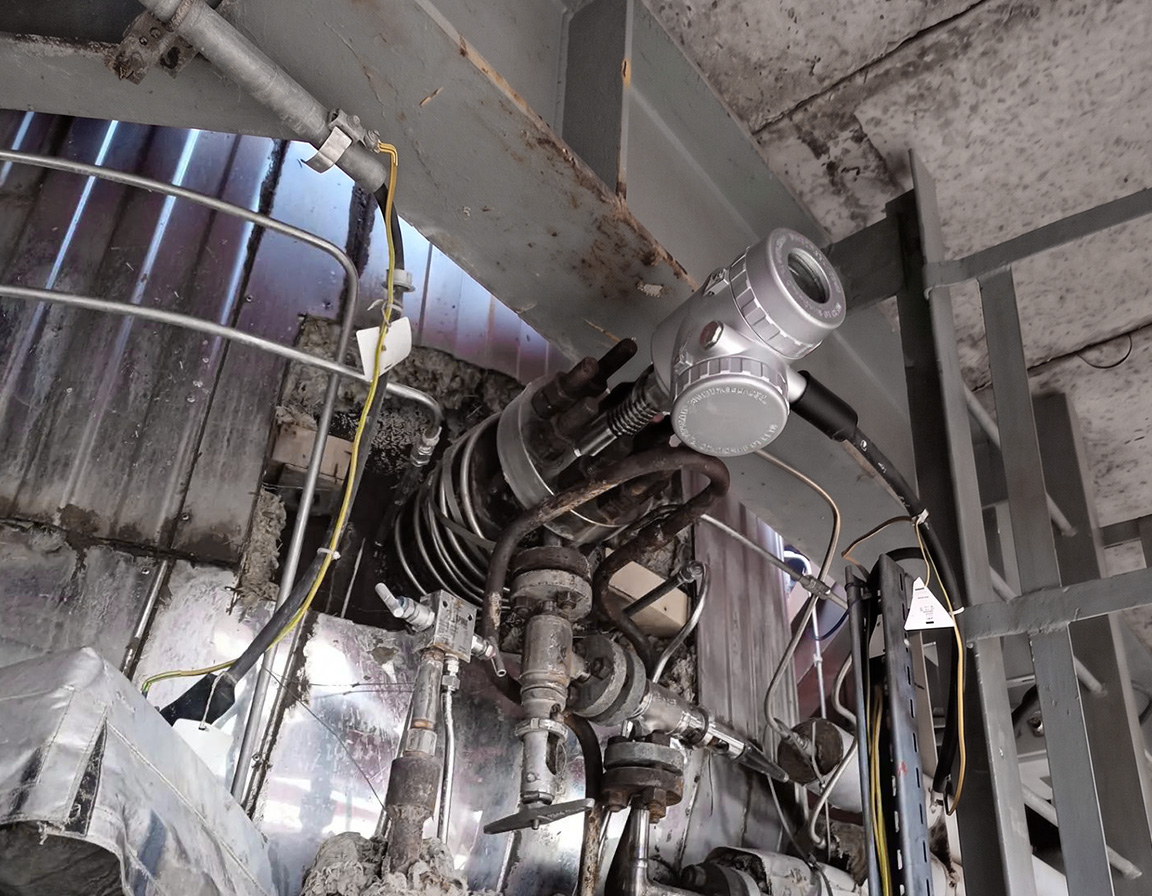

Область применения

Благодаря уникальным эксплуатационным характеристикам уровнемер TDR  ТЭКФЛЕКС  может использоваться в различных отраслях:

• в промышленности: нефтегазовой химической, атомной, металлургической, горно-обогатительной и пищевой;
• на транспорте: в речных и морских сухогрузах, нефтеналивных танкерах, химовозах и т.п.;
• в жилищно-коммунальном и сельском хозяйстве;
• на морских буровых платформах и проч.

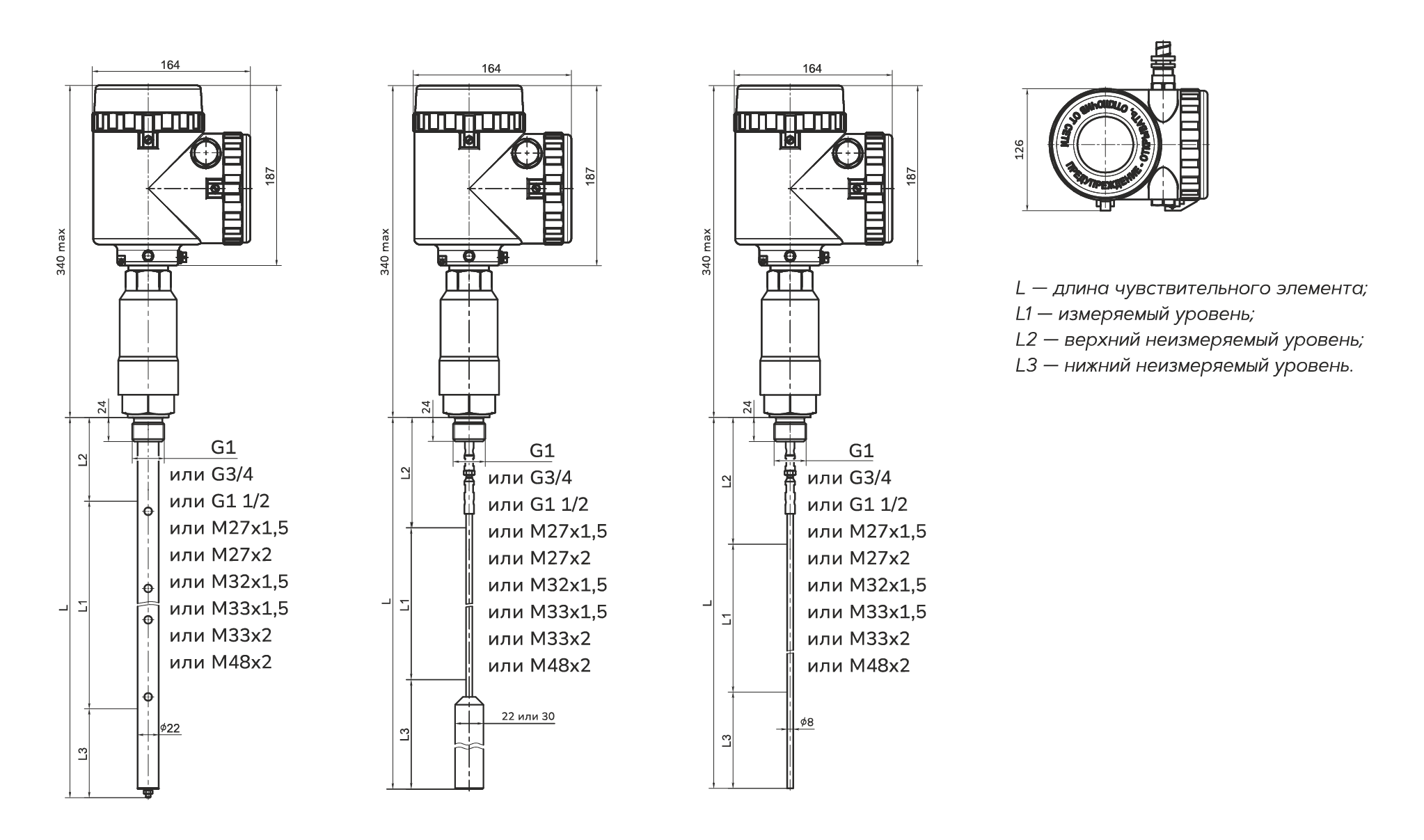

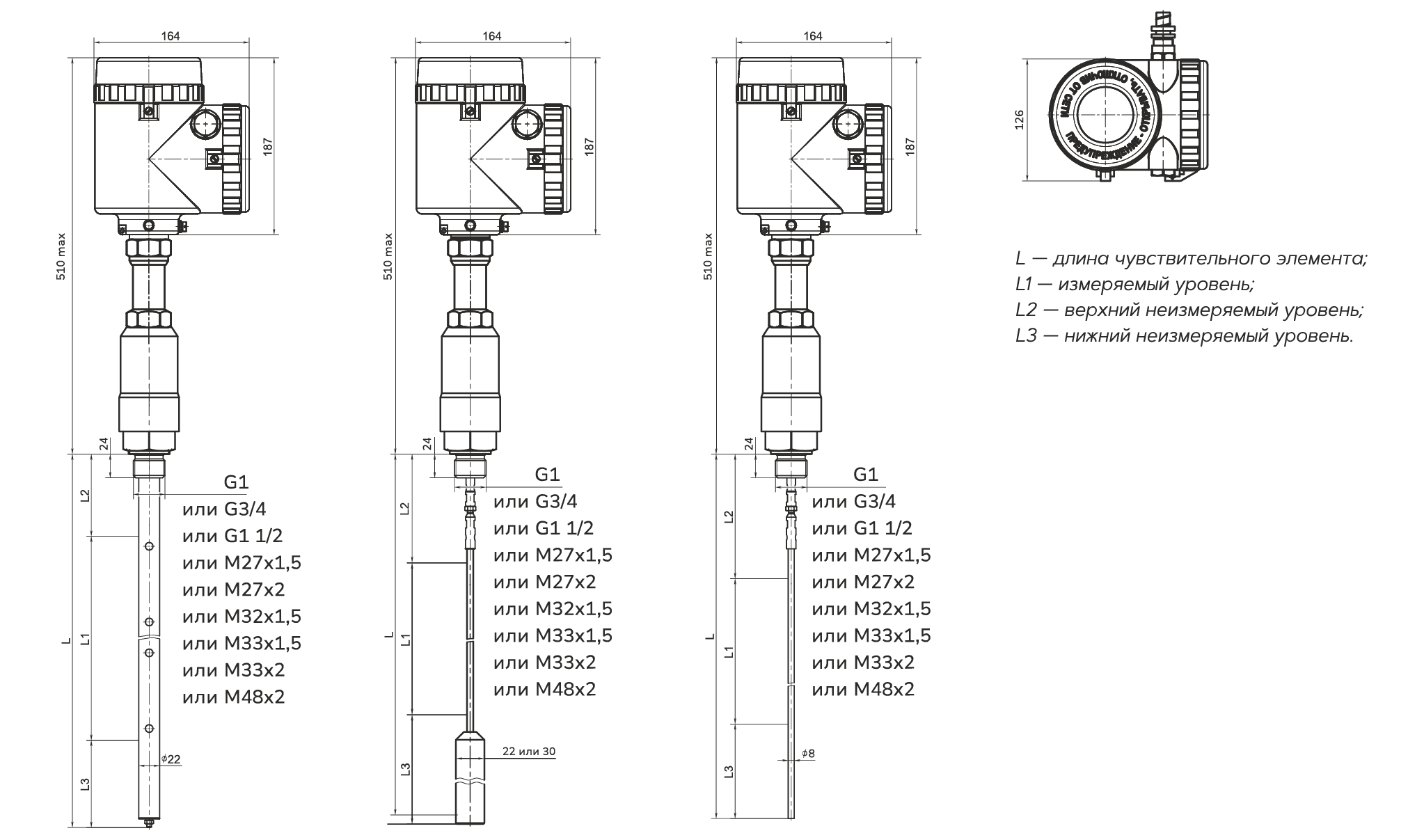

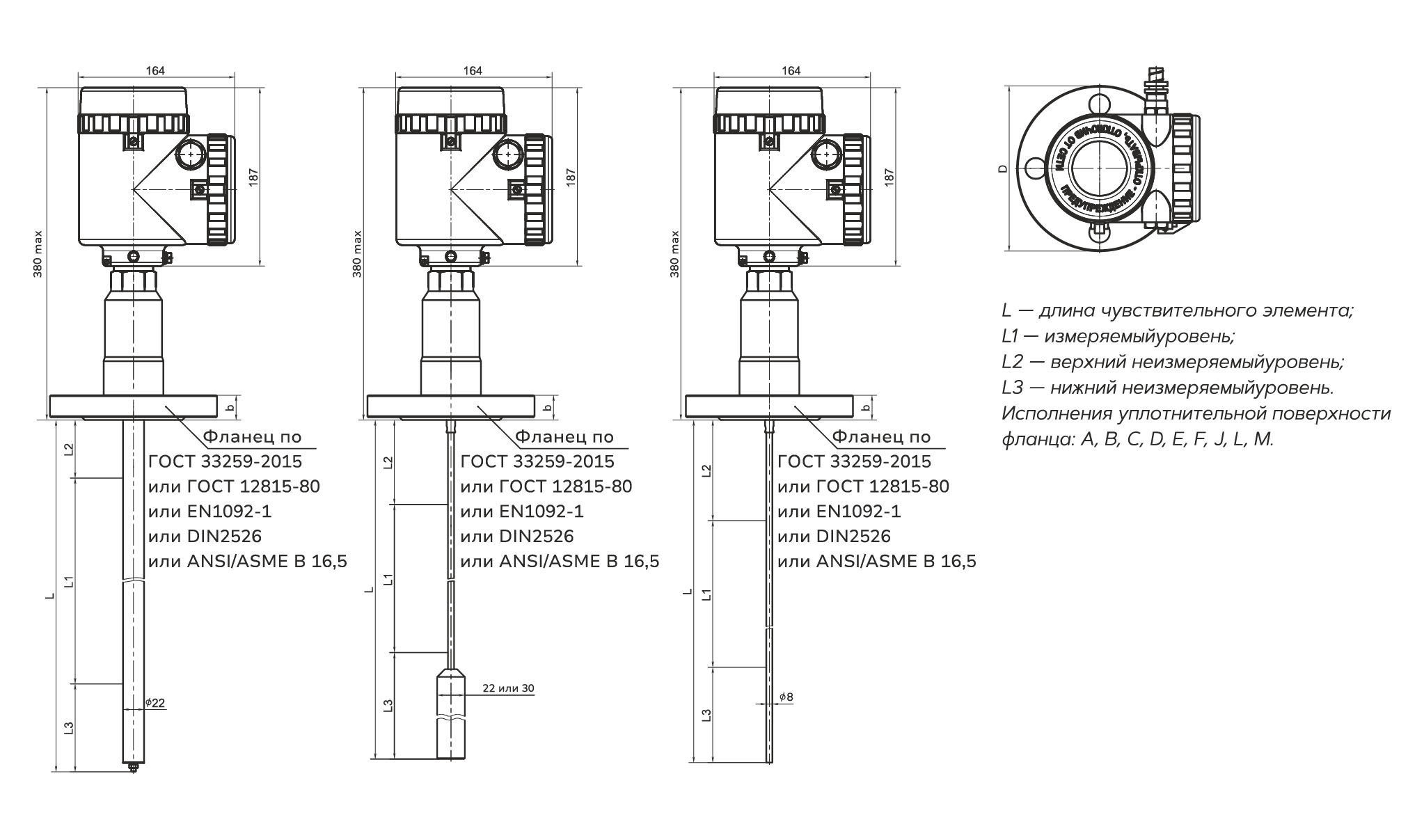

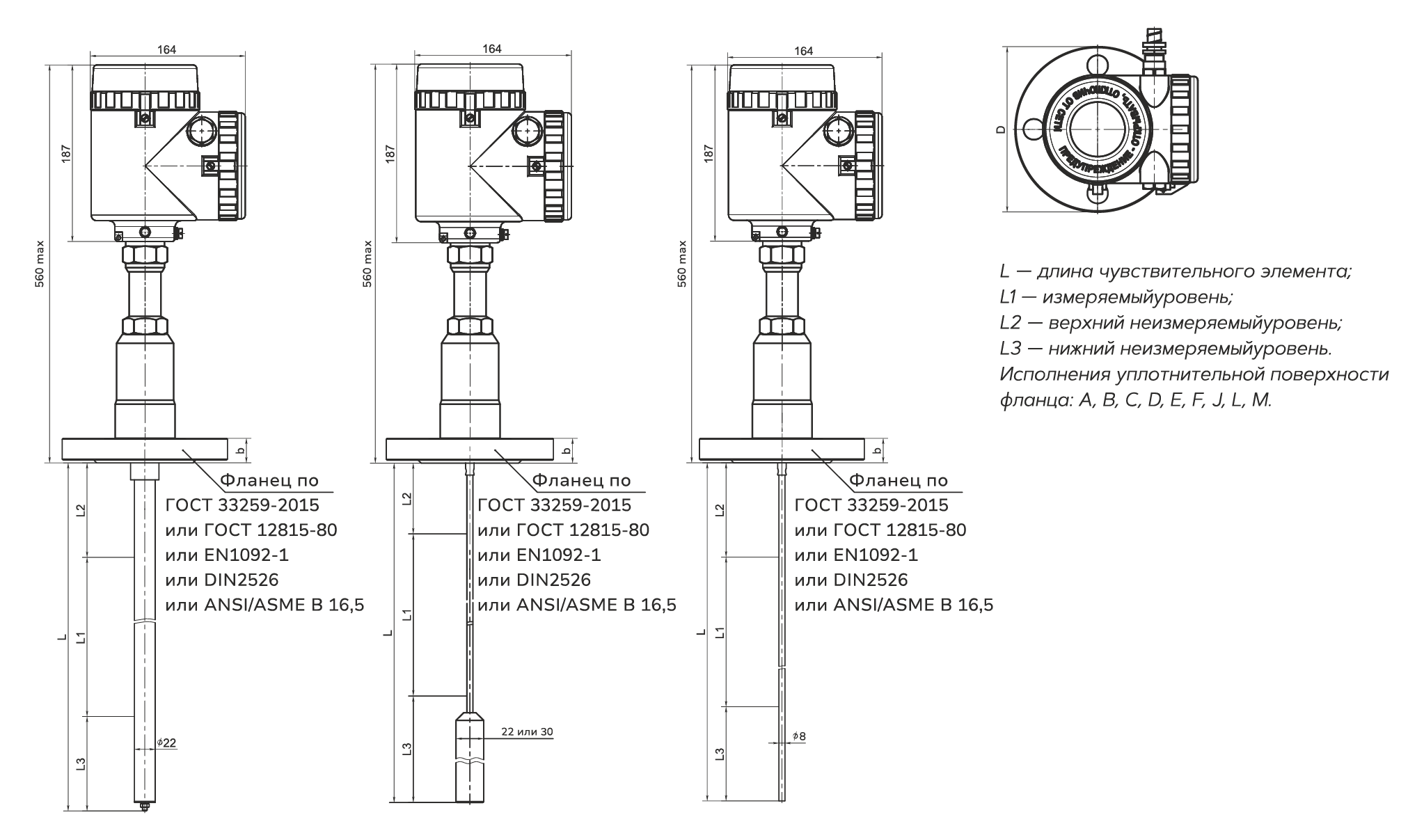

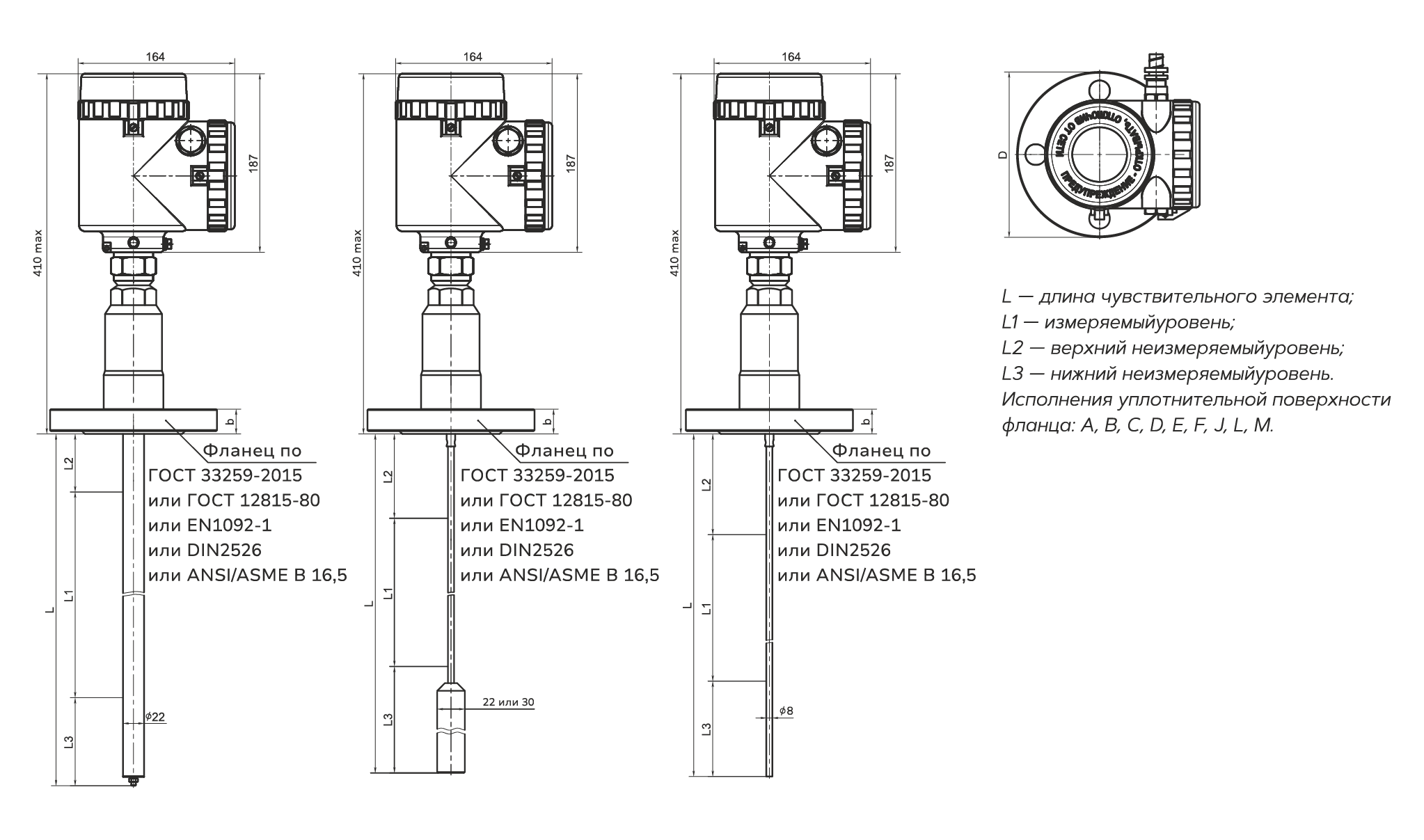

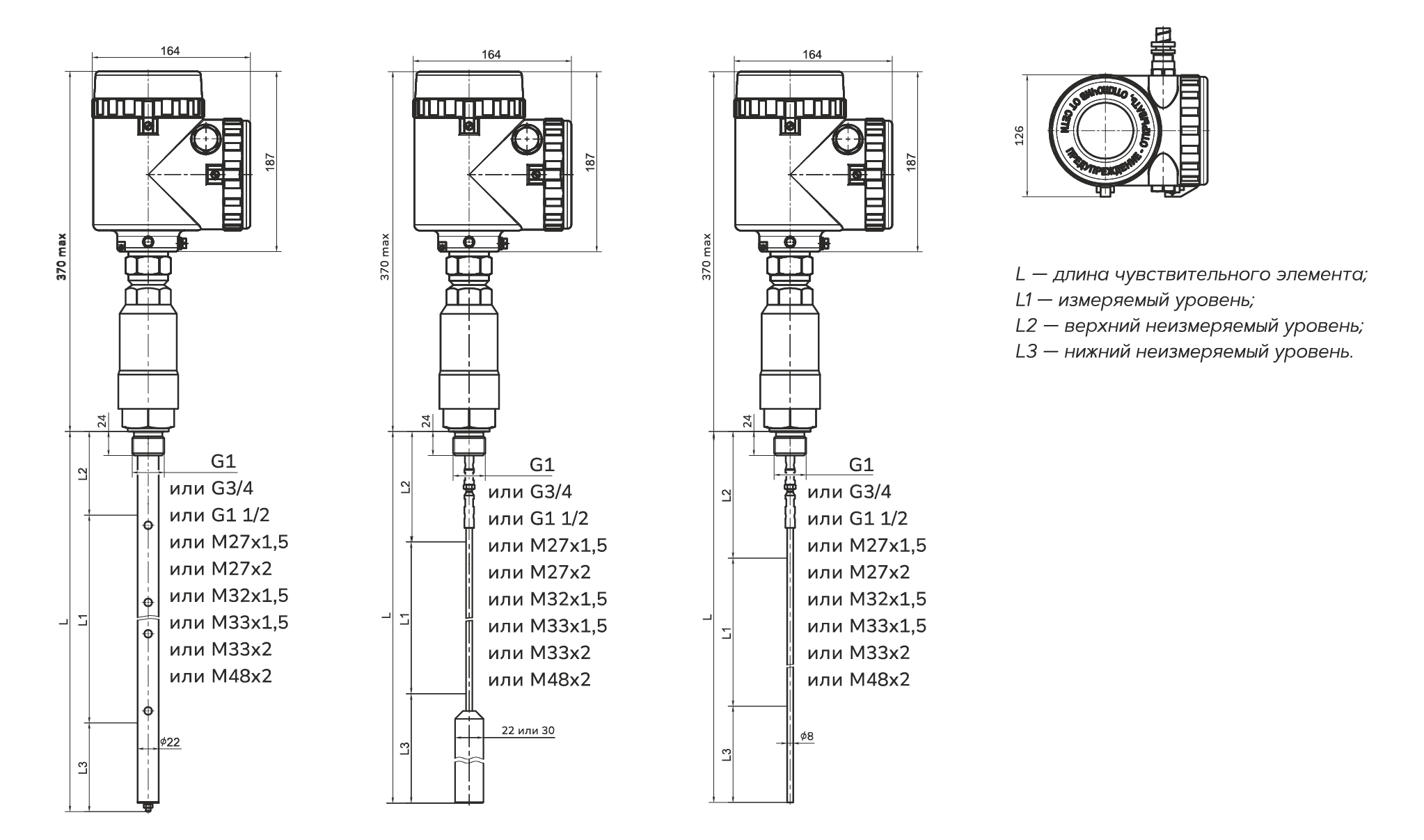

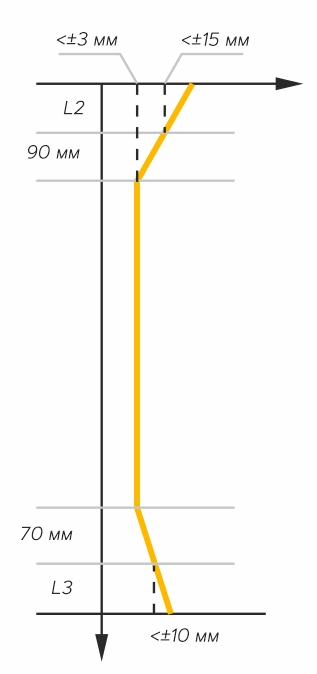

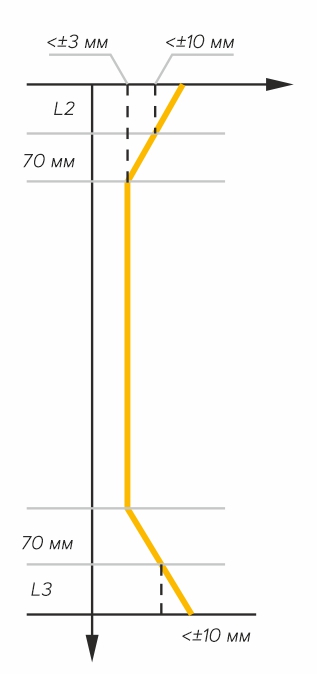

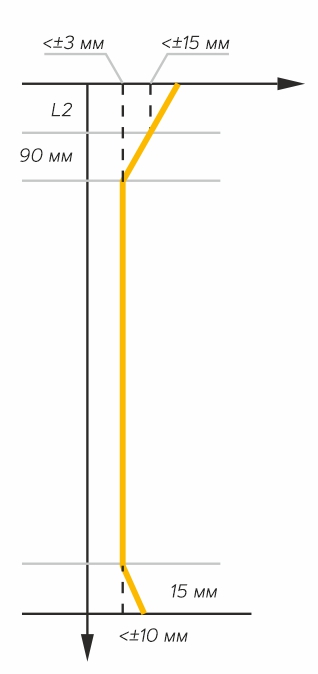

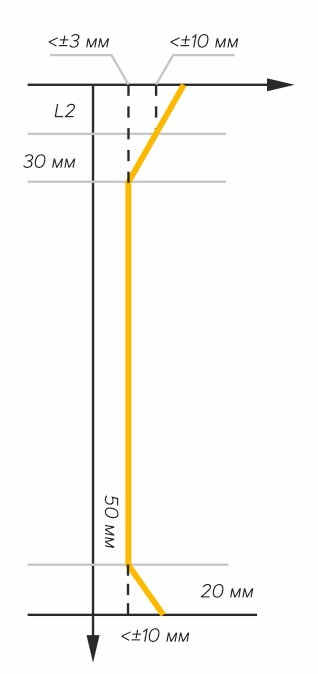

Зоны ненормированной и повышенной погрешности

	Коаксиальный чувствительный элемент	Тросовый и стержневой чувствительный элемент
Измеряемая среда проводящая (в области L2 и L3 погрешность не нормируется)	L2 = 80 мм	L2 = 100 мм
Измеряемая среда диэлектрик (в области L2 и L3 погрешность не нормируется)	L2 = 80 мм; L3 = 50 мм.	L2 = 100 мм; L3 = 50 мм

Центраторы для ТЭКФЛЕКС

Центратор – это монтажное приспособление, которое обеспечивает точное и стабильное положение рефлекс-радарного уровнемера относительно измеряемой среды. Его основная задача – гарантировать, что антенна прибора будет направлена строго перпендикулярно поверхности вещества, независимо от внешних факторов.

Принцип работы рефлекс-радарных уровнемеров основан на измерении времени, которое требуется для прохождения радиосигнала от антенны до поверхности вещества и обратно. Этот сигнал отражается от поверхности, и чем точнее он отражается, тем точнее измерение.

Применение центраторов при установке рефлекс-радарных уровнемеров – это не просто рекомендация, а необходимое условие для достижения максимальной точности и надежности измерений. Инвестиции в качественный центратор окупаются за счет предотвращения дорогостоящих ошибок, оптимизации производственных процессов и обеспечения бесперебойной работы оборудования. Это простой, но эффективный шаг к повышению эффективности и безопасности на вашем предприятии.

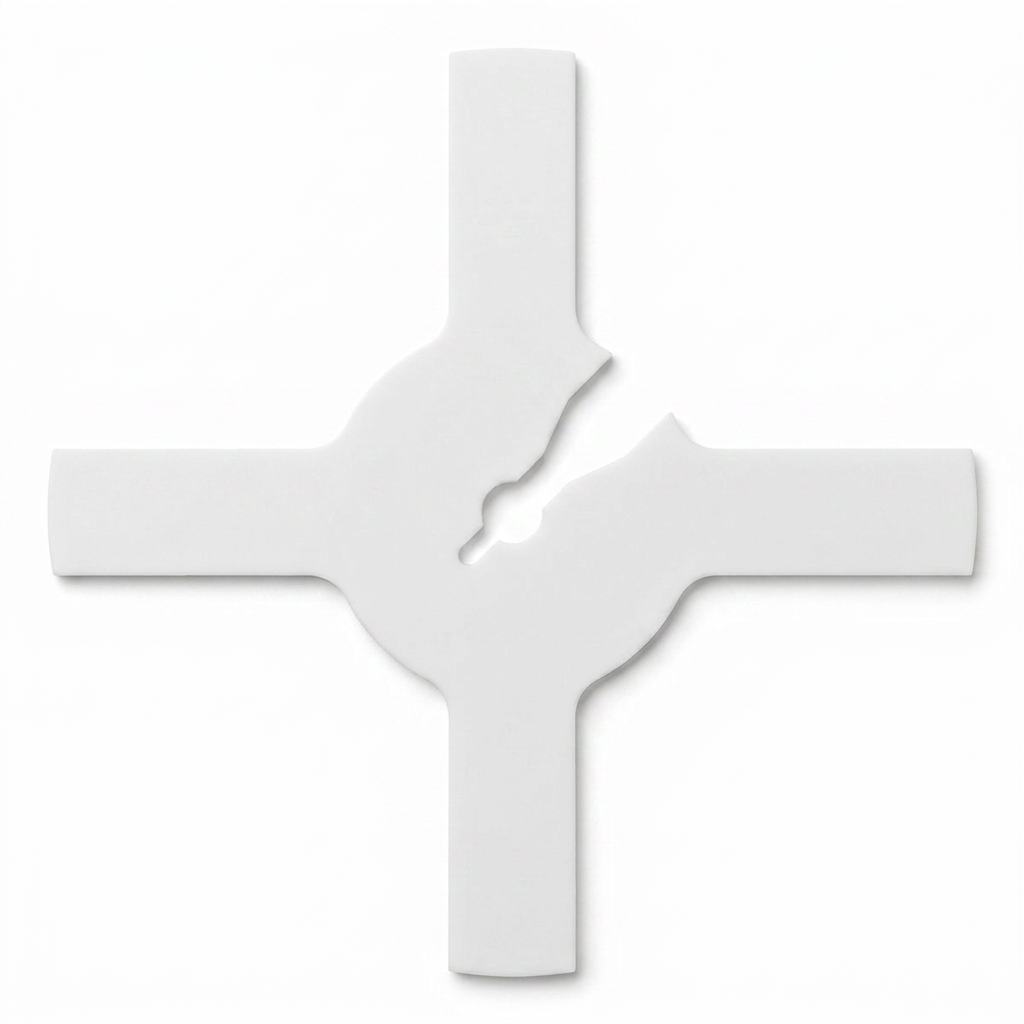

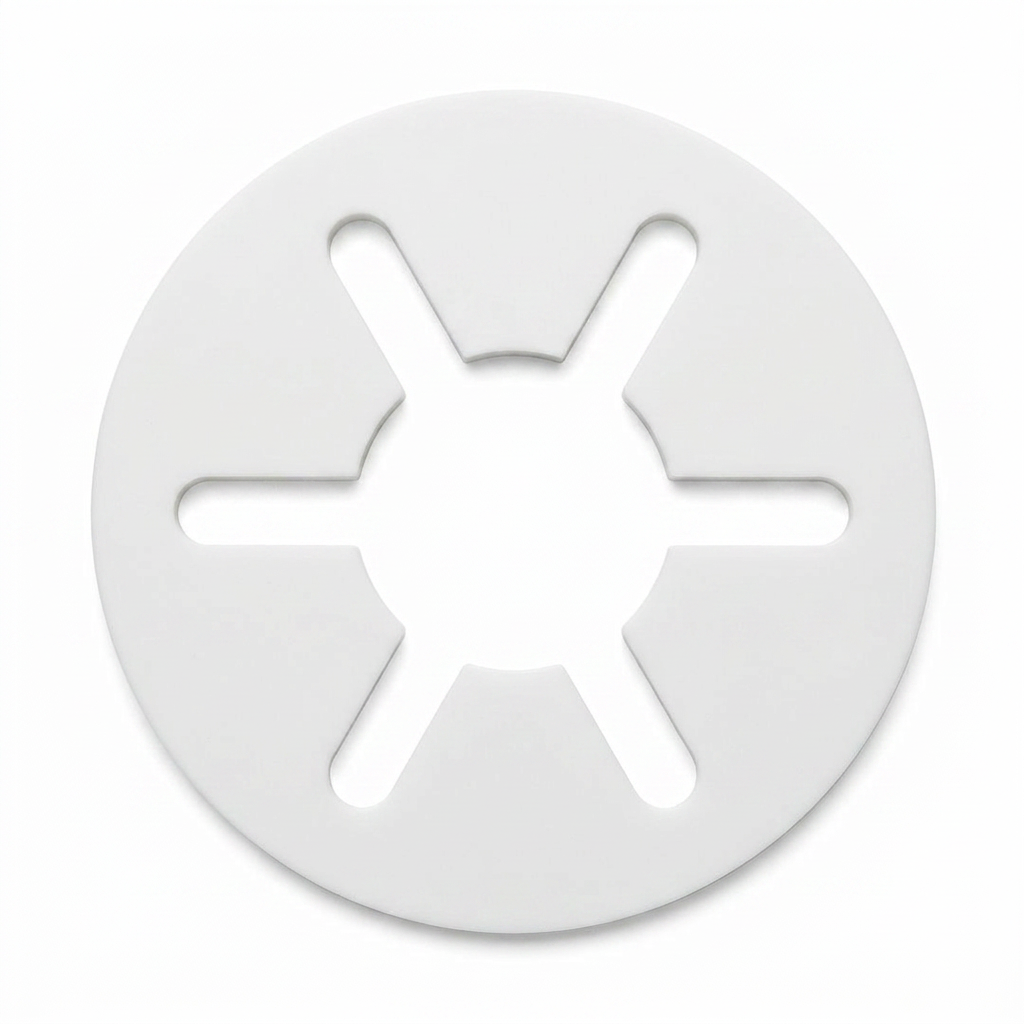

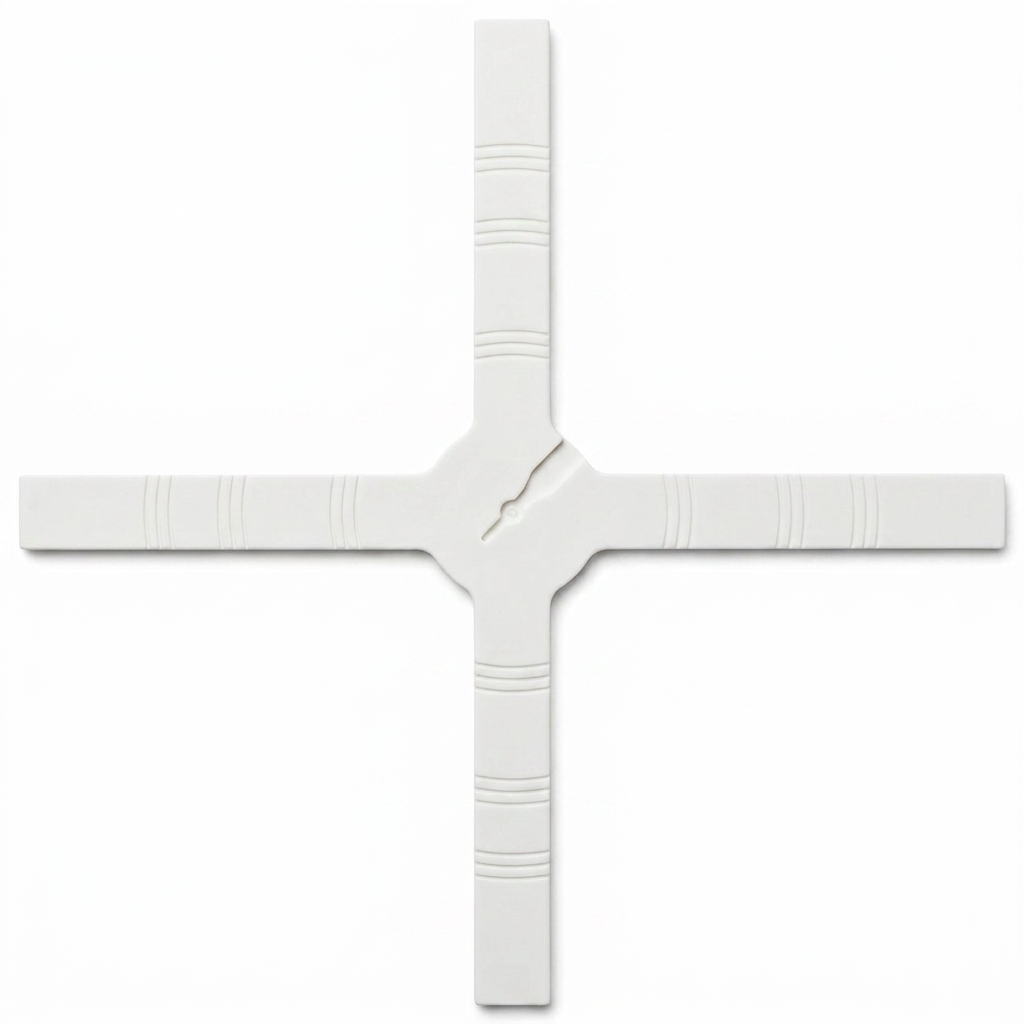

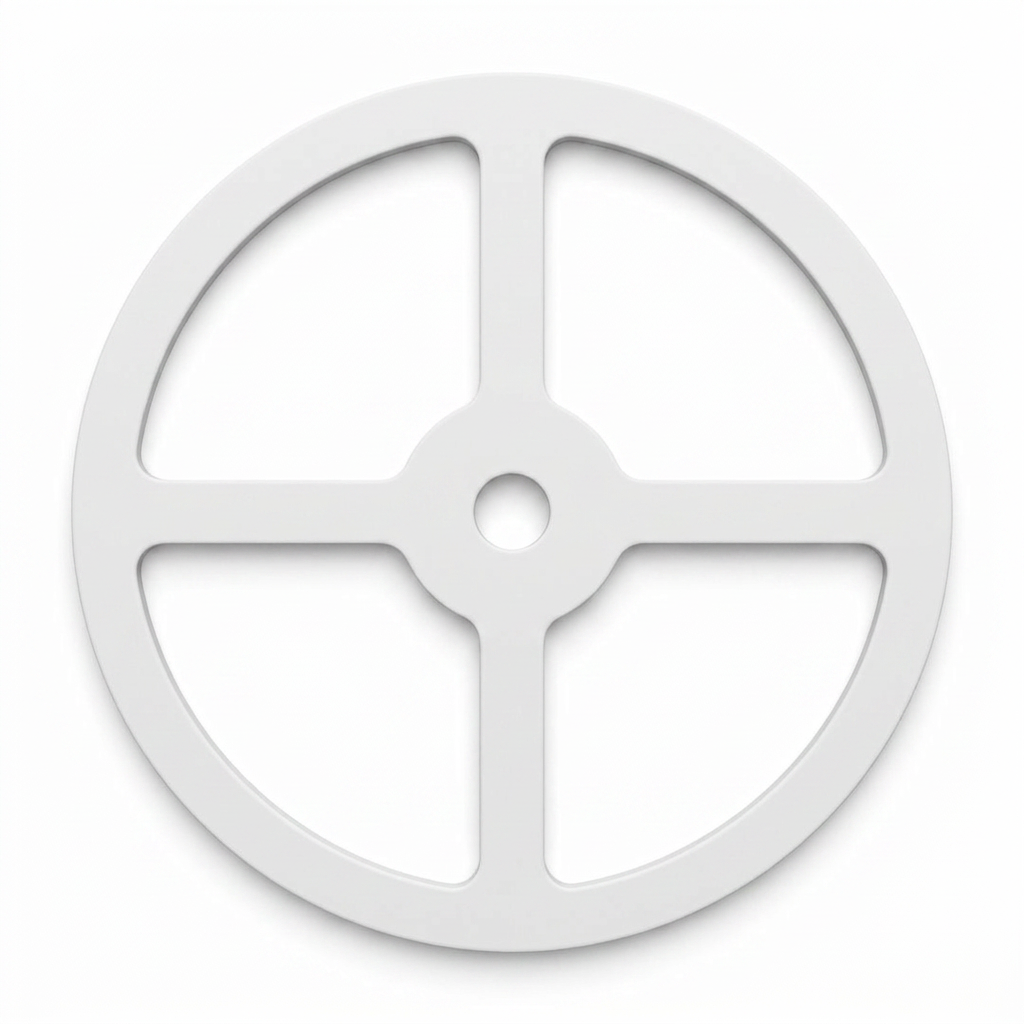

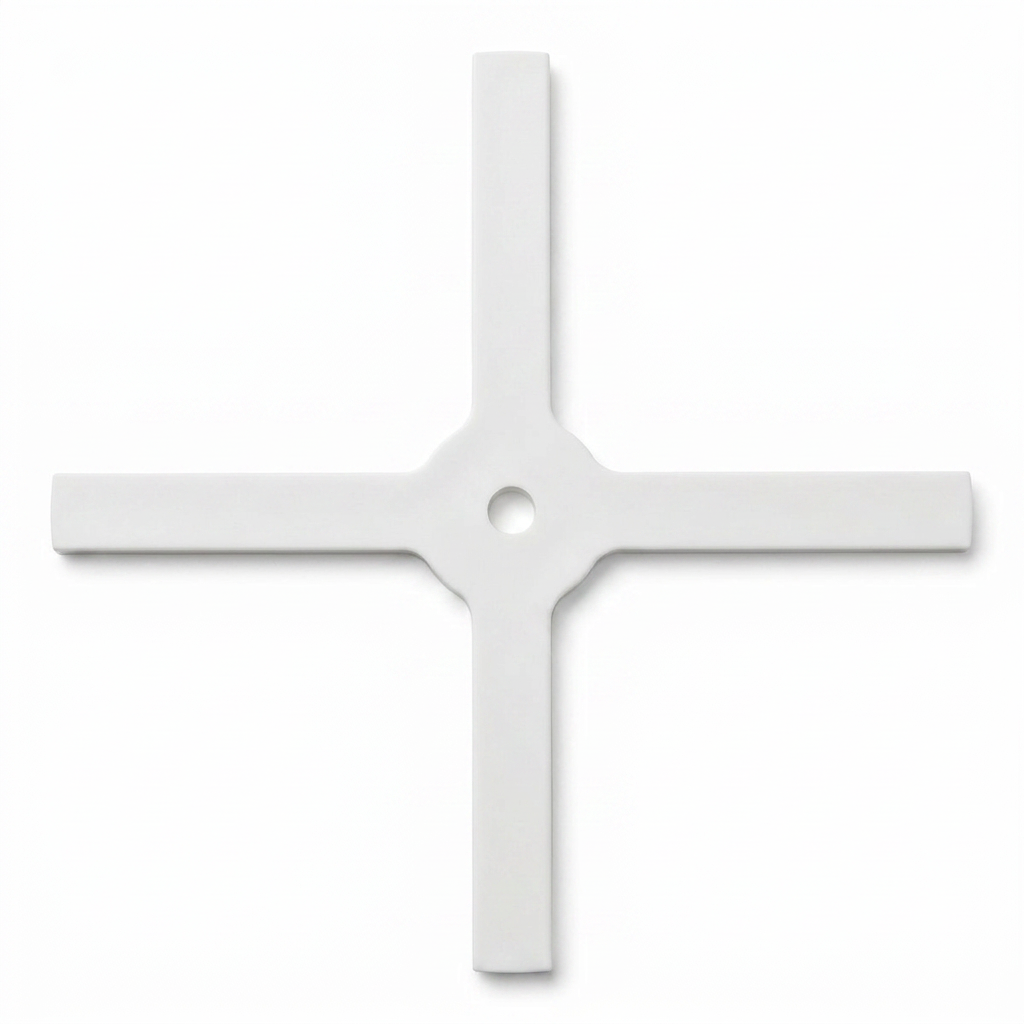

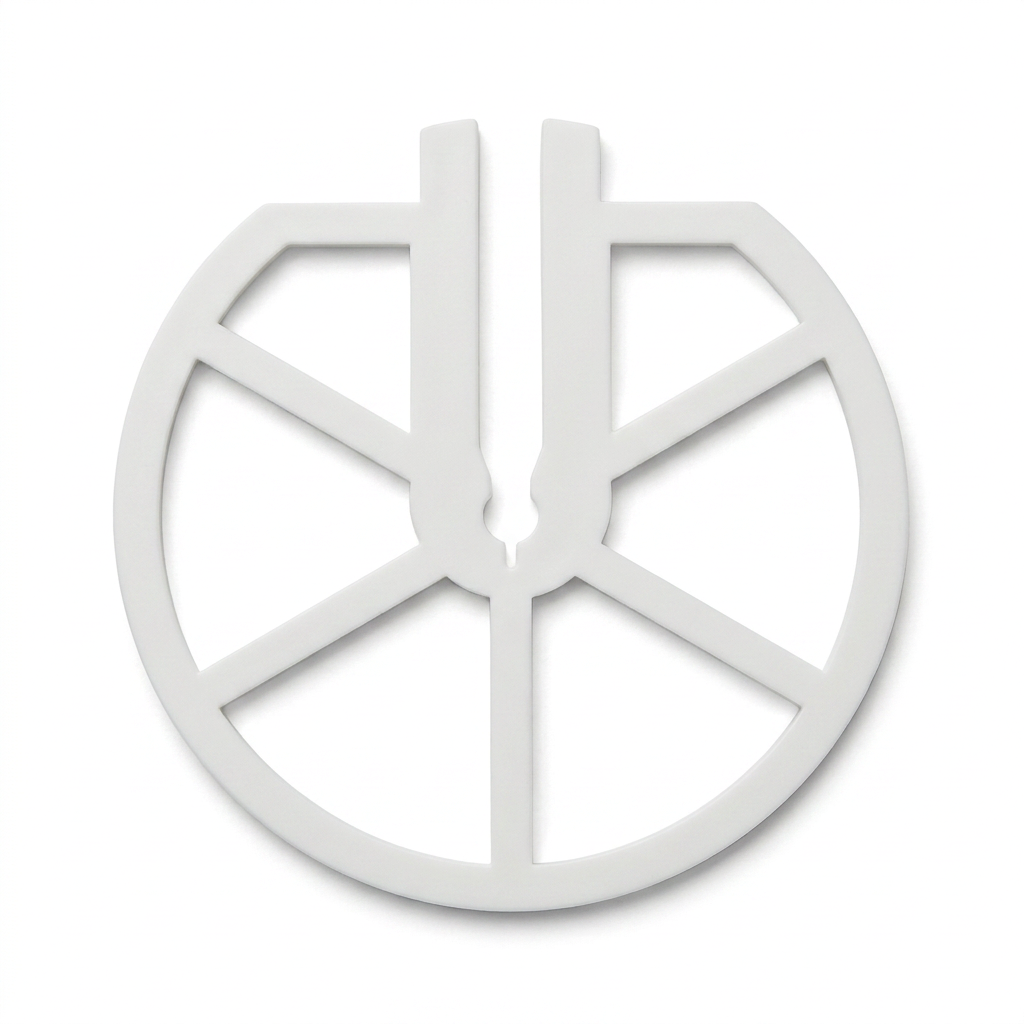

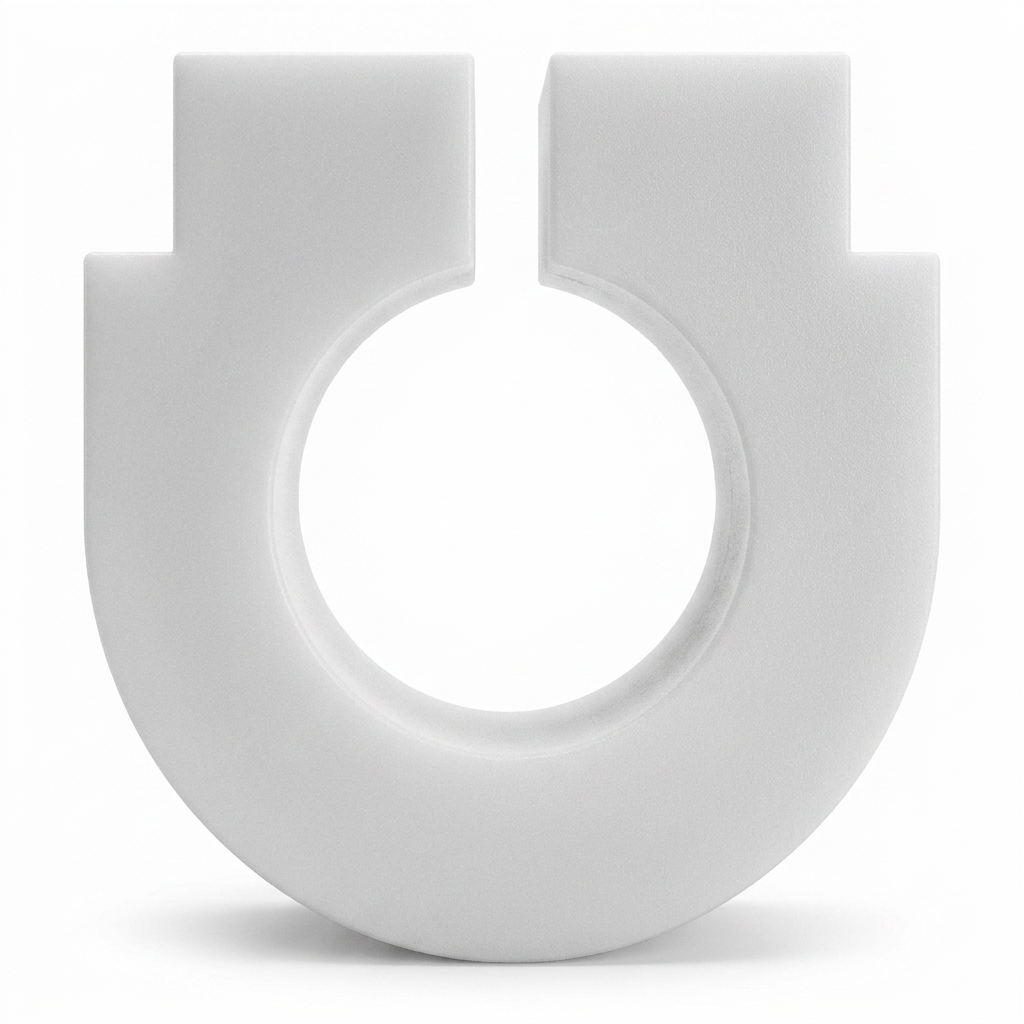

Диск центрирующий	Диск центрирующий поджимной	Стопор-крепёж	Шайба стопорная	Звёздочка униерсальная	Звёздочка разрезная под размер	Звездочка стандартная
