| Стоимость | Срок поставки |
|---|---|
| от 35 000 руб. | от 15-45 рабочих дней |
| Основные характеристики | |
|---|---|
| Напряжение питания | от 14 до 32 В |
| Степень защиты | IP67 |
| Маркировка взрывозащиты | 1Ex db [ia] IIC T6 Gb |
| Выходные сигналы | RS-485 с ModBus RTU один или два сигнала от 4 до 20 мА |
Описание

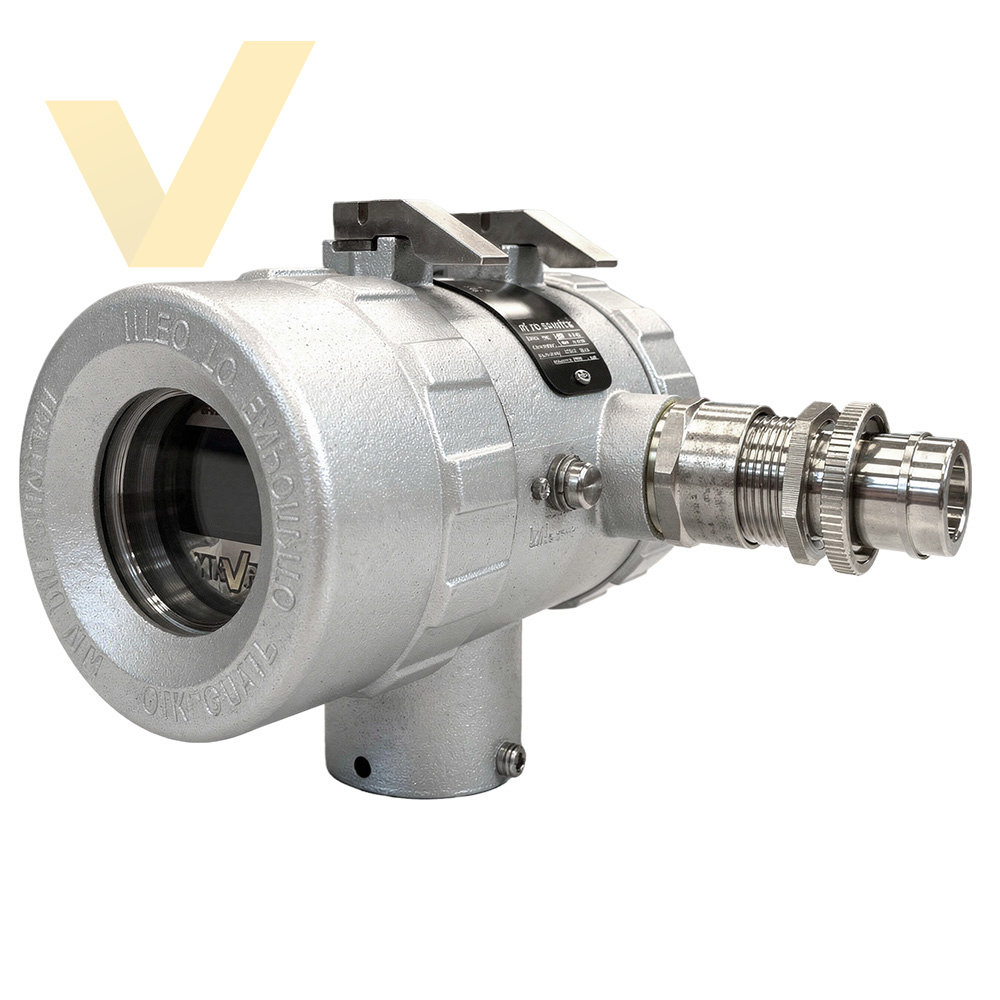

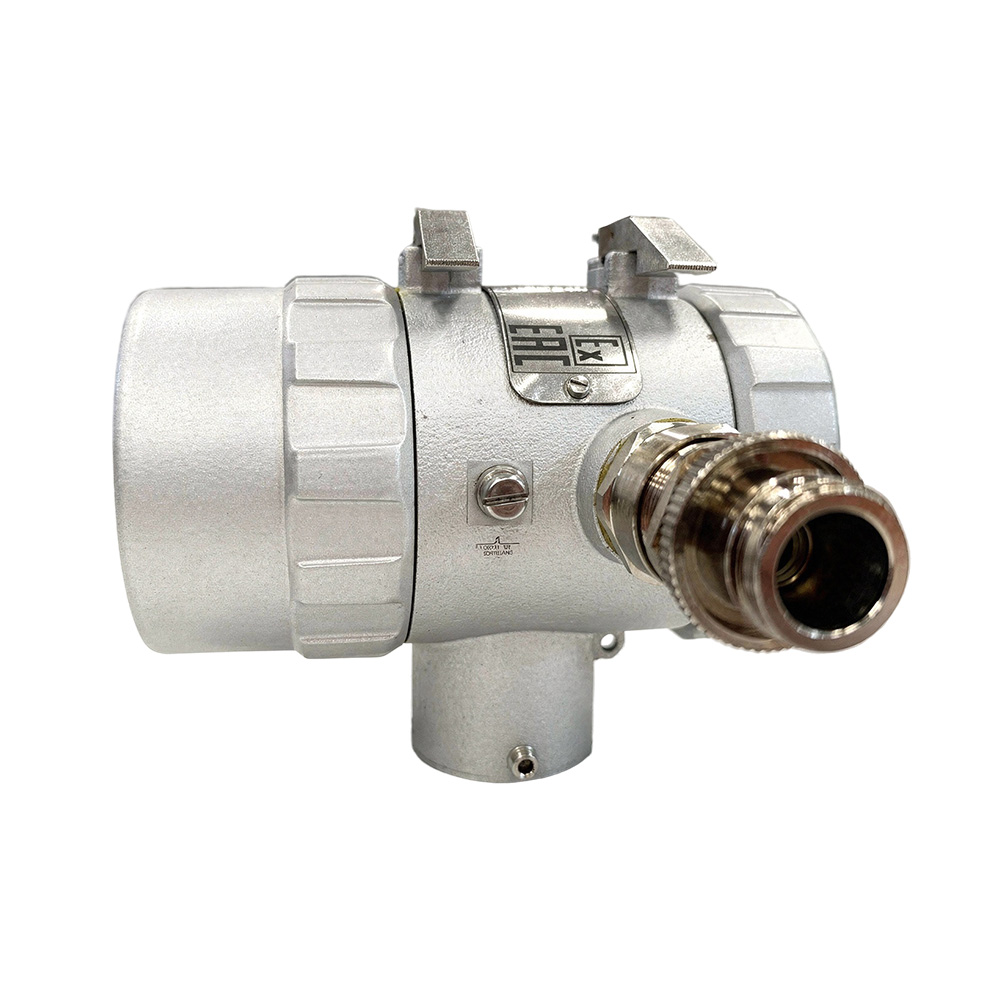

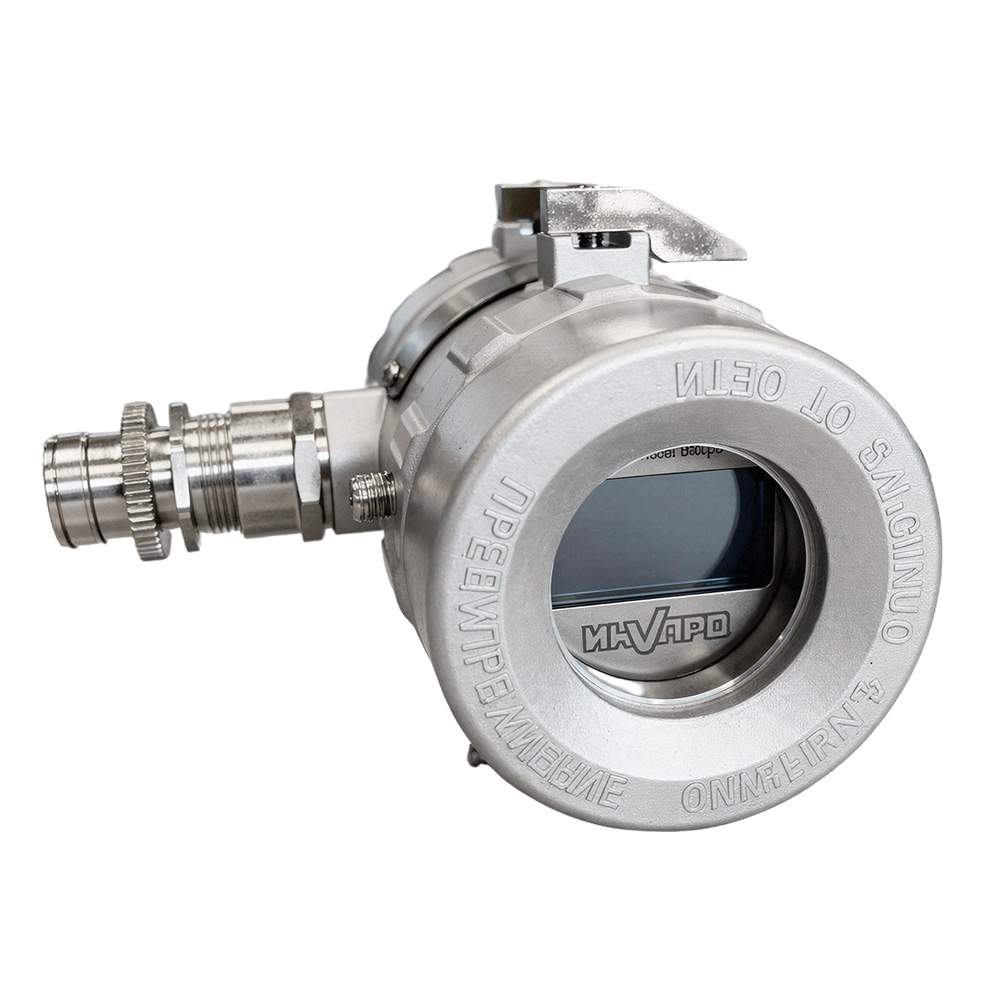

Индикаторы-преобразователи ТЭК-ВП предназначены для работы с первичными преобразователями посредством электропитания.
Внутри корпуса преобразователя расположена плата с модулями питания и опроса первичных преобразователей. Для ввода кабелей на корпусе преобразователя установлены герметичные кабельные вводы. Клеммные колодки для подключения первичных преобразователей, источника электропитания и выходных сигналов расположены на плате.
Внутри корпуса преобразователя расположена плата с модулями питания и опроса первичных преобразователей. Для ввода кабелей на корпусе преобразователя установлены герметичные кабельные вводы. Клеммные колодки для подключения первичных преобразователей, источника электропитания и выходных сигналов расположены на плате.
Искробезопасность входных цепей обеспечивается гальванической изоляцией цепей электропитания первичных преобразователей и ограничением выходного тока.
Основное назначение
- Индикация измеренных значений прибором КИП (отображение любых единиц измерения)
- Передача сигнала 4-20мА по двухпроводной линии или RS485 на АСУТП
- Дублирование дисплея уровнемеров (при подключени к уровнмерам ООО "ИНВАРД")
Варианты монтажа

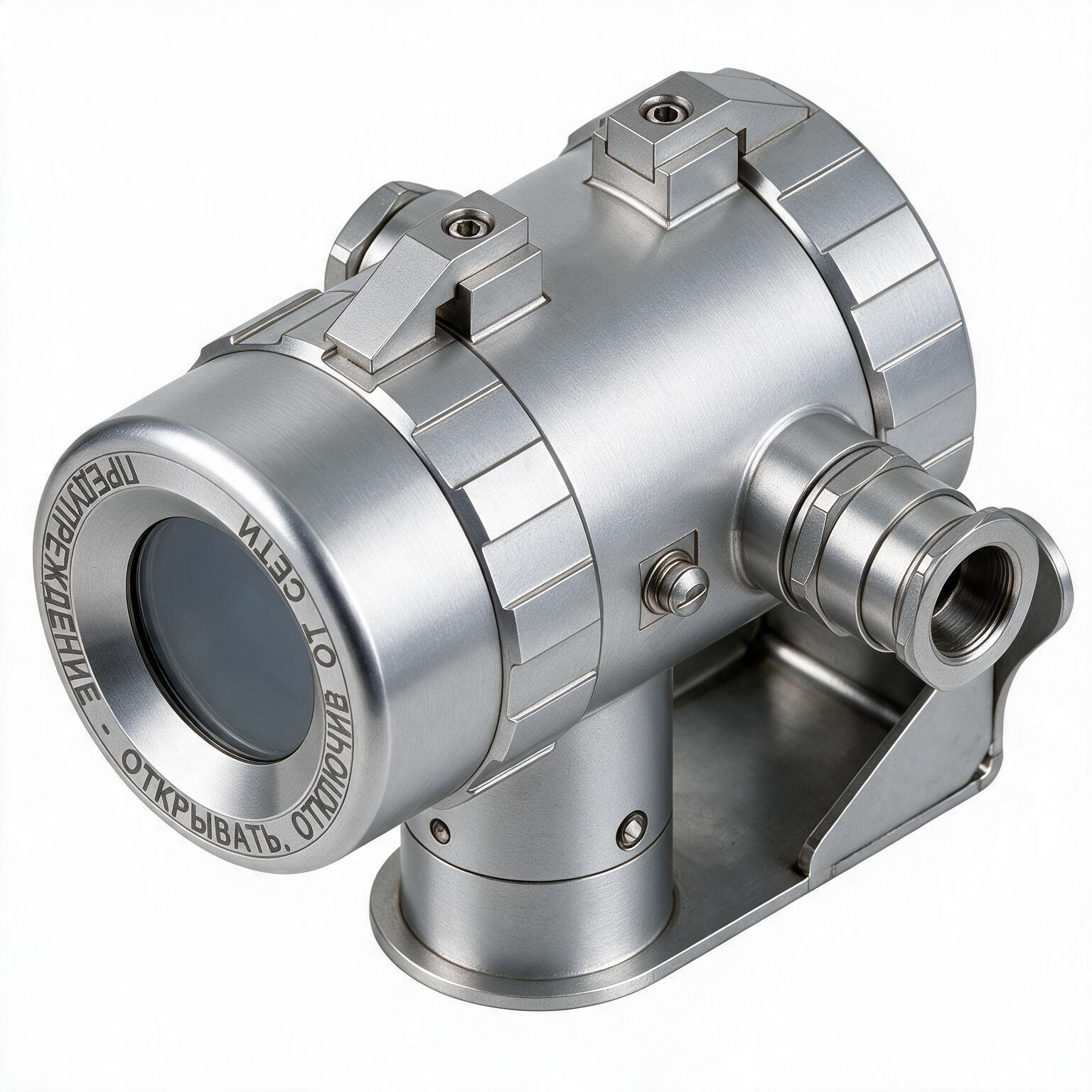

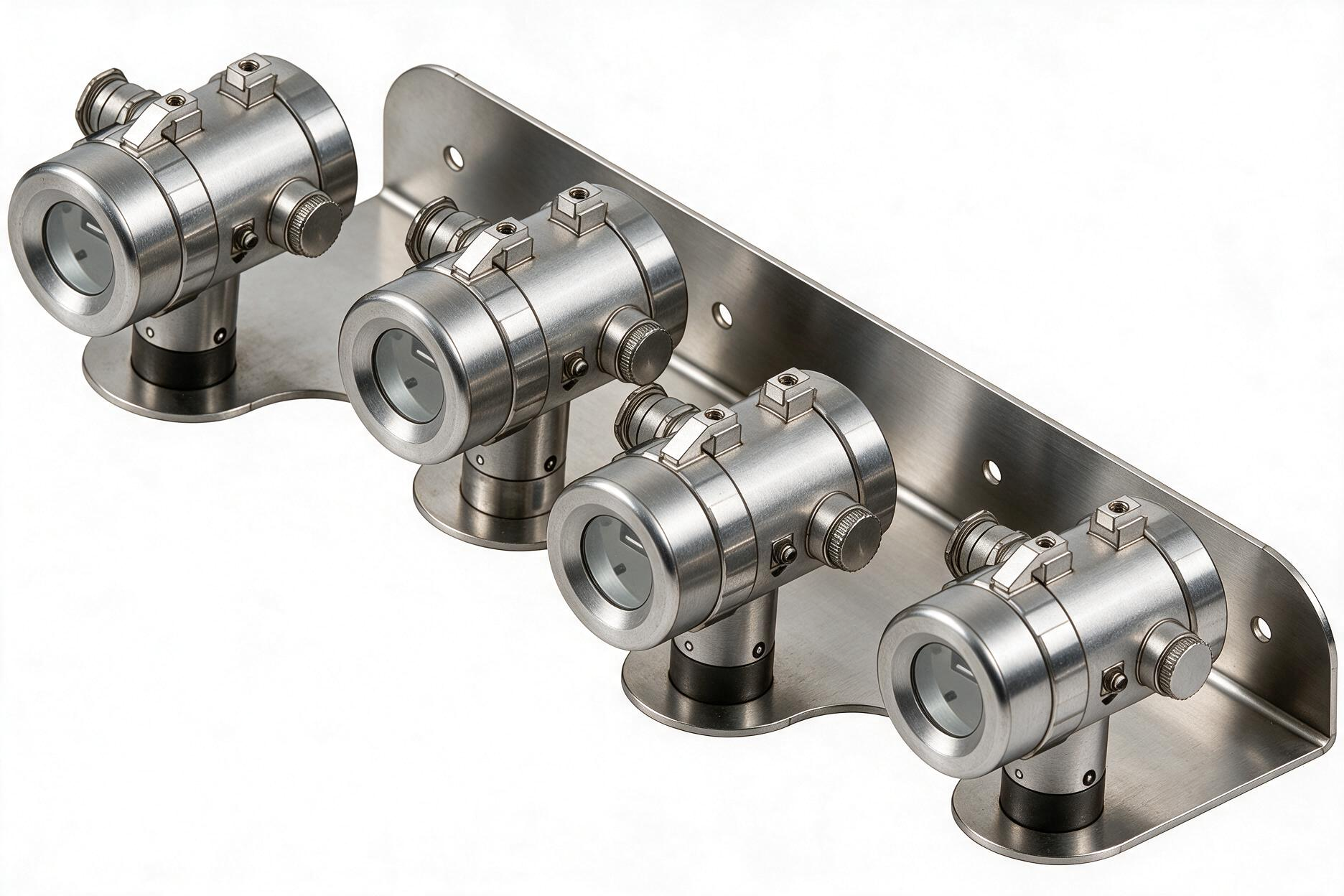

| Монтаж с одиночным кронштейном | Монтаж с групповым кронштейном |
|---|---|
 |  |
Электрическое подключение

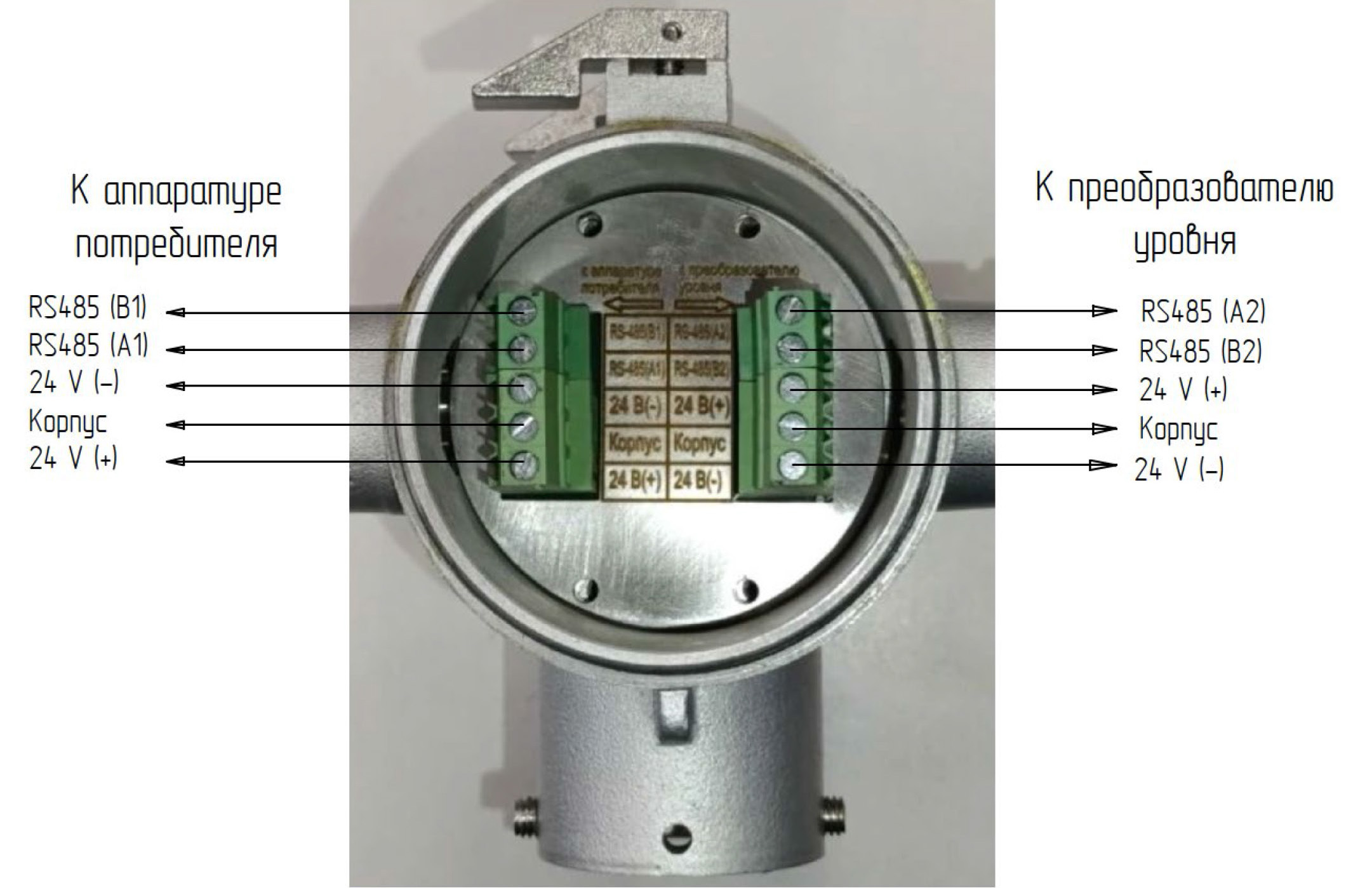

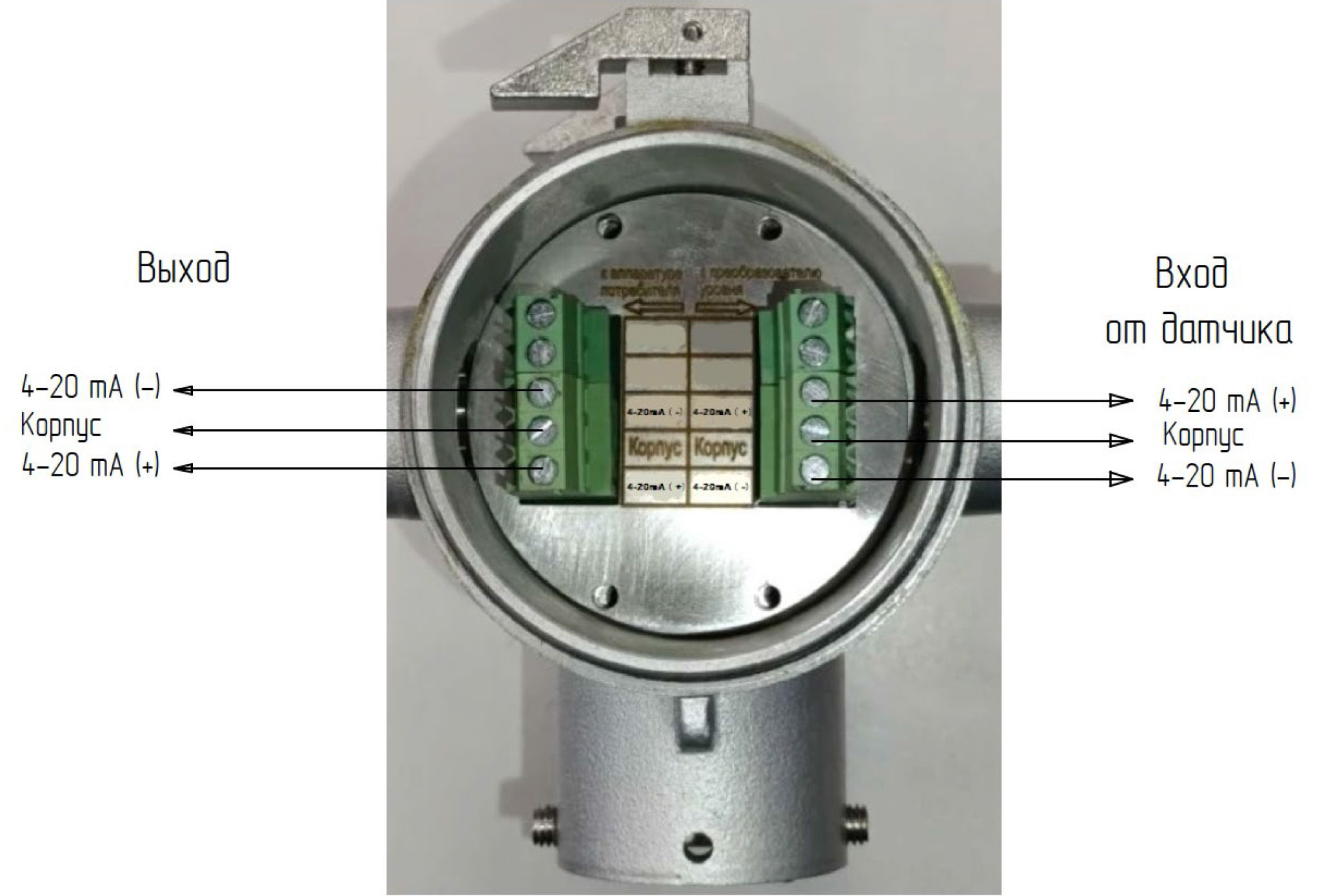

| Схема электрическая соединений вторичного преобразователя исполнения ЦС | Схема электрическая соединений вторичного преобразователя исполнения АЦ |
|---|---|
 |  |
Технические характеристики
| Напряжение питания | от 14 до 32 В |
| Потребляемая мощность | 1,5 Вт |
| Степень защиты | IP67 |
| Маркировка взрывозащиты | 1Ex db [ia] IIC T6 Gb |
| Выходные сигналы | ЦС - цифровой выходной сигнал по интерфейсу RS-485 со специальным протоколом обмена ModBus RTU АЦ - один или два выходных сигнала, от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом |
| Температура окружающей среды | От -60 до +75 (+80) |
| Влажность воздуха | 98 +-2 |
| Давление окружающей среды | от 0,081 до 0,4 МПа |
| Средняя наработка на отказ | 150 000 ч |
Документация
Дополнительное

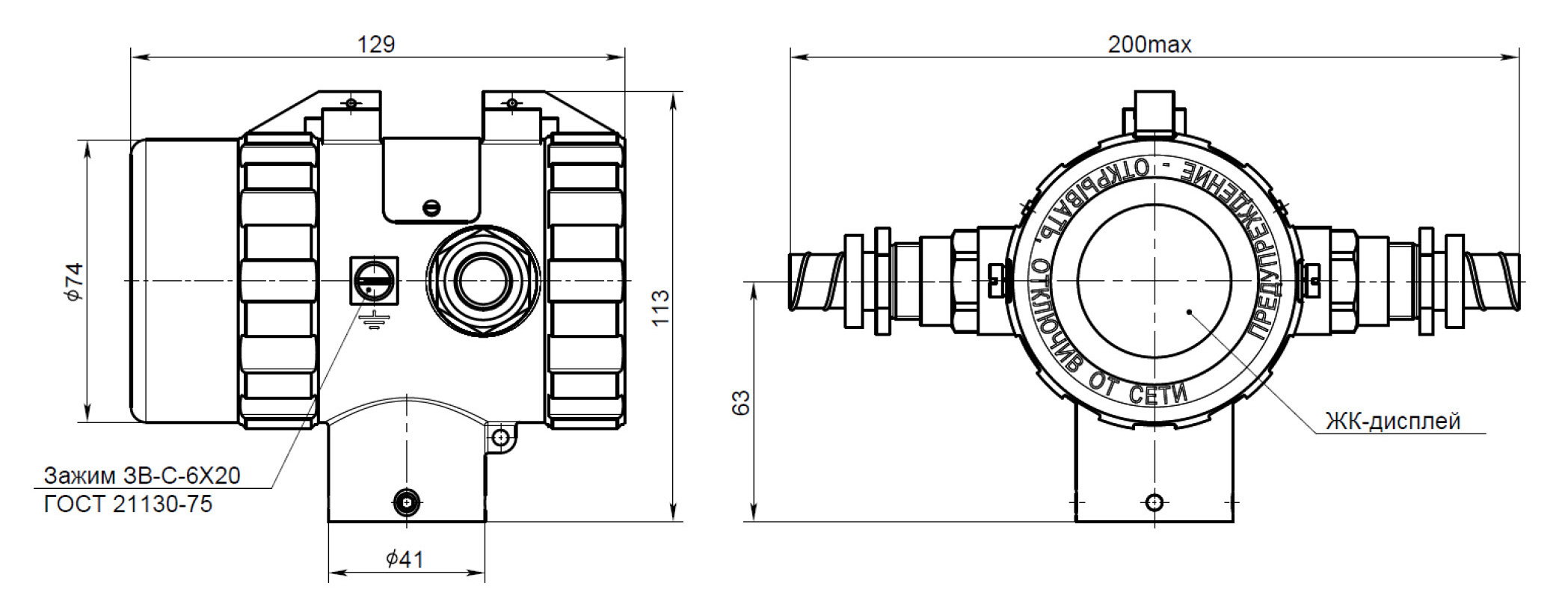

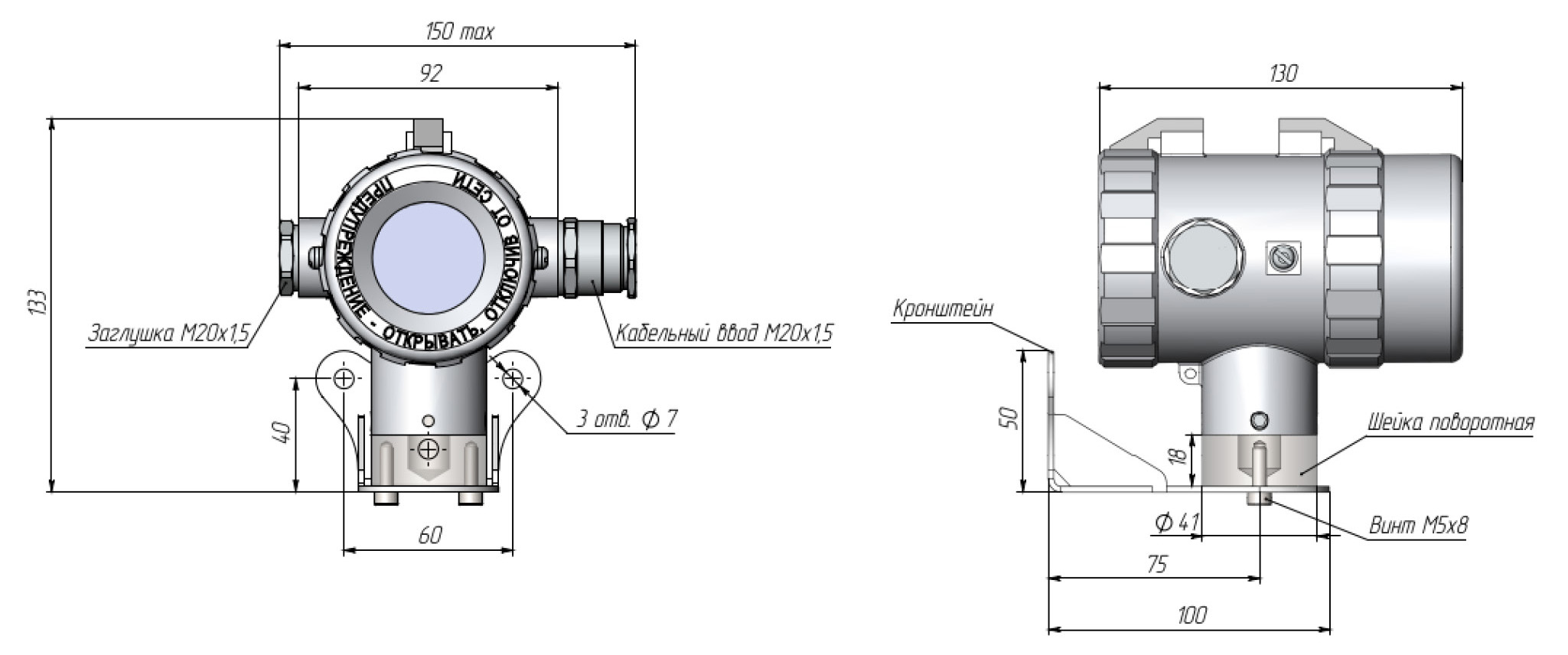

Габаритные и установочные размеры вторичного преобра-зователя
Габаритные и установочные размеры вторичного преобра-зователя с кронштейном

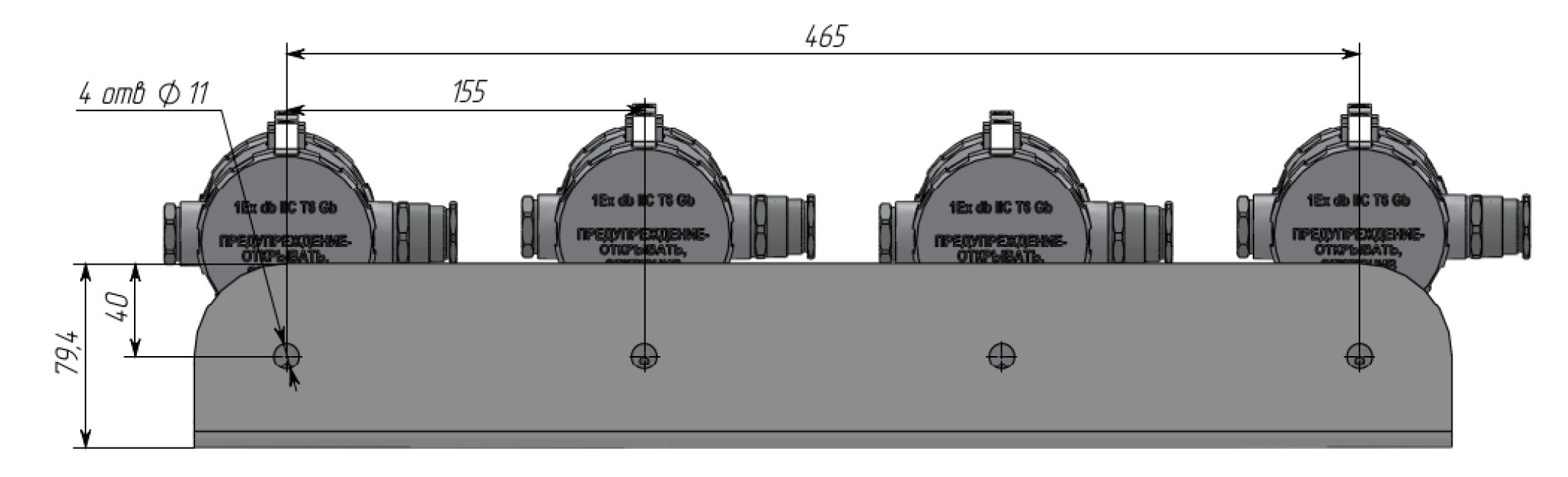

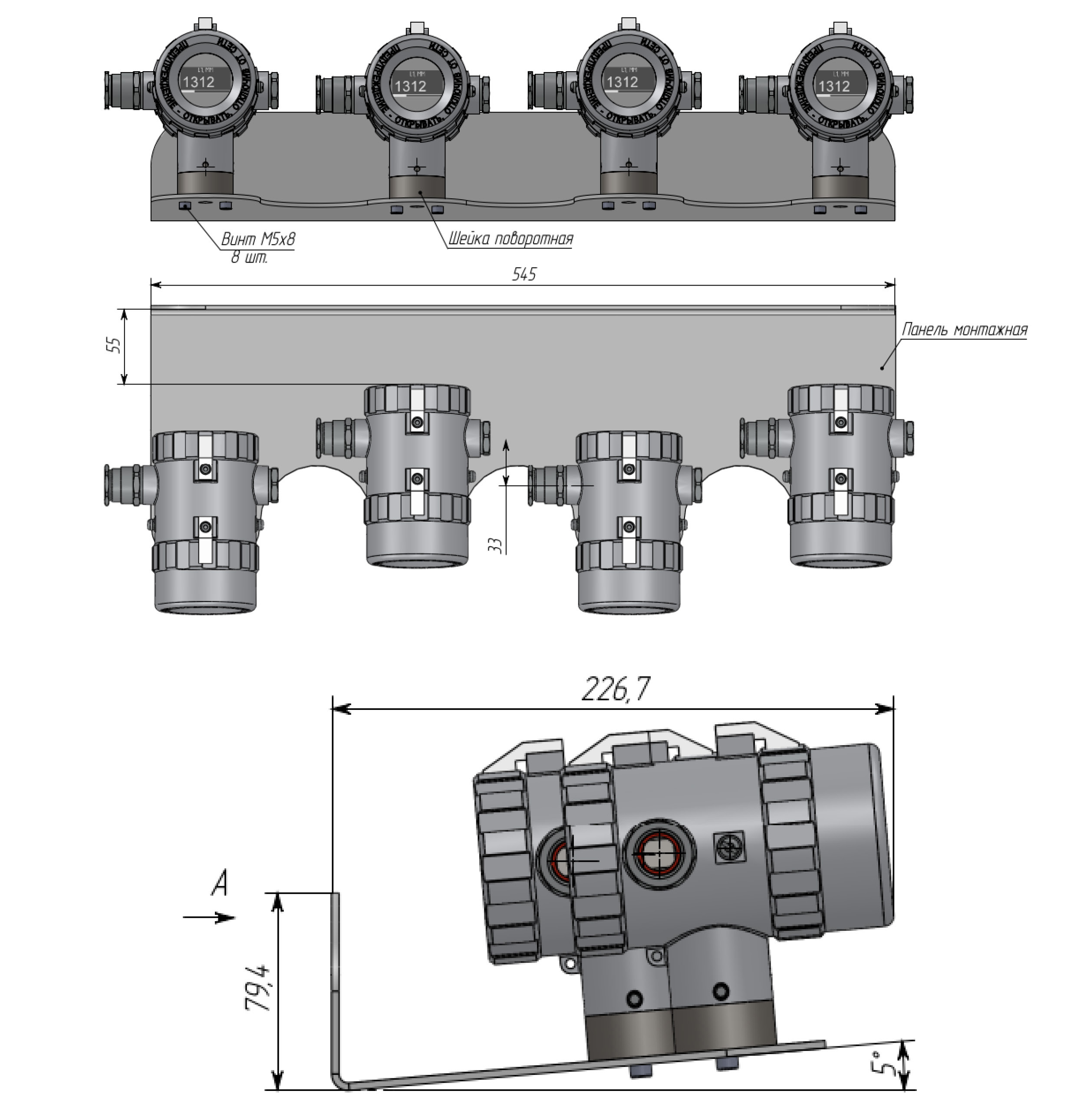

Габаритные и установочные размеры вторичных преобра-зователей с панелью монтажной на 4 ВП
