Назначение и область применения

Сигнализаторы уровня РОСТЭК-К выпускаются по ГРВТ.407629.004 ТУ и предназначены для сигнализации предельных значений уровня жидких электропроводных сред или раздела двух жидких сред (неэлектропроводной и электропроводной) в одной или нескольких (до шести) точках контроля с выдачей в систему управления токового или релейного выходного сигнала о достижении уровнем среды каждой точки контроля.

Сигнализаторы серии РОСТЭК-К предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, на объектах энергетики, а также на объектах повышенной опасности, в том числе и ОАЭ.

Основные сферы применения:

• нефтегазовая промышленность
• химическая и нефтехимическая отрасли
• атомная промышленность
• морские, речные суда и танкеры
• газовозы и химовозы
• морские буровые платформы
• горно-обогатительная и металлургическая отрасли
• производство, распределение и очистка воды
• жилищно-коммунальное хозяйство

• контроль наличия/отсутствия жидких сред на заданном уровне
• контроль уровня налипающих, а также пенящихся жидких сред
• контроль уровня раздела сред жидкость/жидкость (неэлектропроводная и электропроводная)

• минимальная зависимость от импортных материалов и комплектующих изделий
• наличие нескольких точек контроля на одном сенсоре (до 3 точек контроля для моноблочного исполнения)
• контроль уровня в нескольких емкостях одним сигнализатором уровня (для раздельного исполнения)
• широкий диапазон рабочих температур контролируемой среды наличие индикации
• большой диапазон длин погружаемой части
• возможность изменения длины чувствительного элемента датчика в условиях эксплуатации (для раздельного исполнения)
• возможность контроля уровня вязких и налипающих сред
• изменение порога срабатывания в условиях эксплуатации
• нечувствительность к пене и отложениям
• взрывозащищенное исполнение
• исполнение для применения на кораблях и судах
• атомное исполнение

Основные технические характеристики



Конструктивное исполнение и принцип действия:

Принцип работы кондуктометрического датчика заключается в использовании разницы показателей электропроводимости воздуха и контролируемой жидкой среды.

Сигнализаторы уровня кондуктометрические РОСТЭК-К выпускаются в двух исполнениях: раздельное (РОСТЭК-К-Р) и моноблочное (РОСТЭК-К-М).

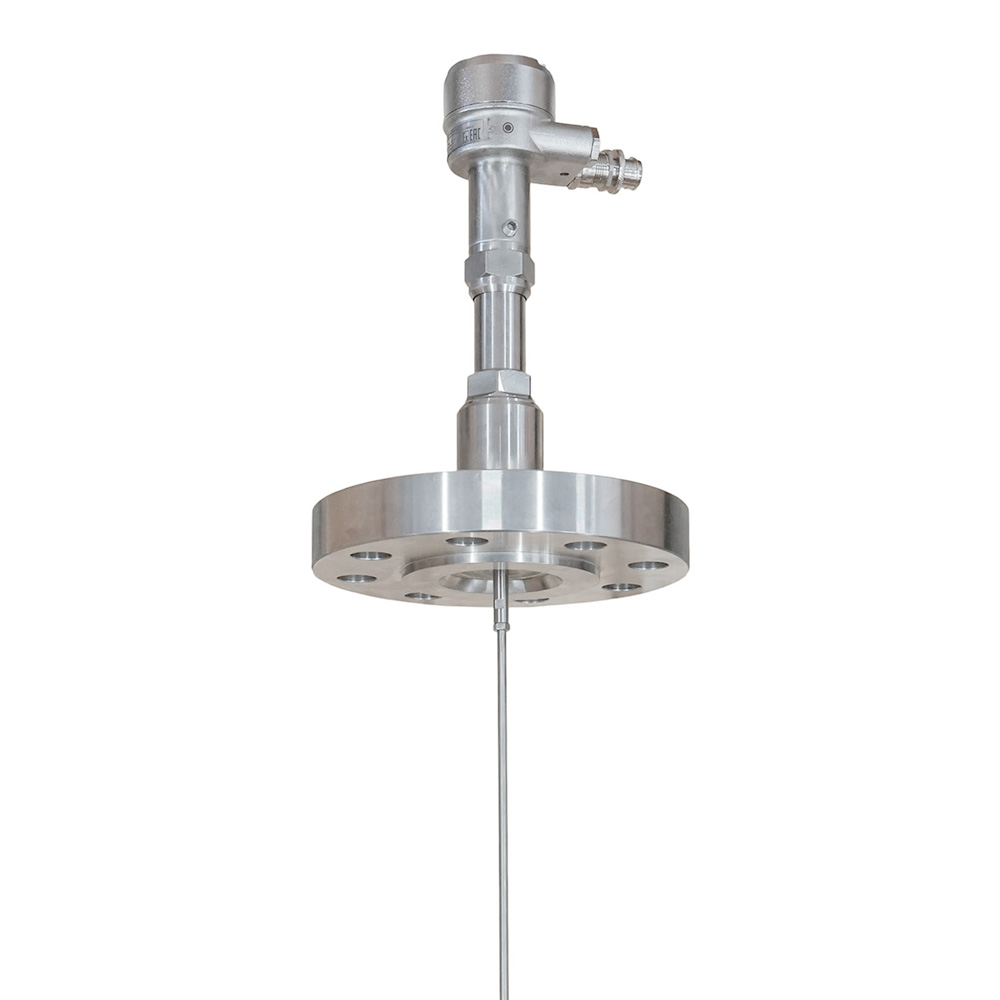

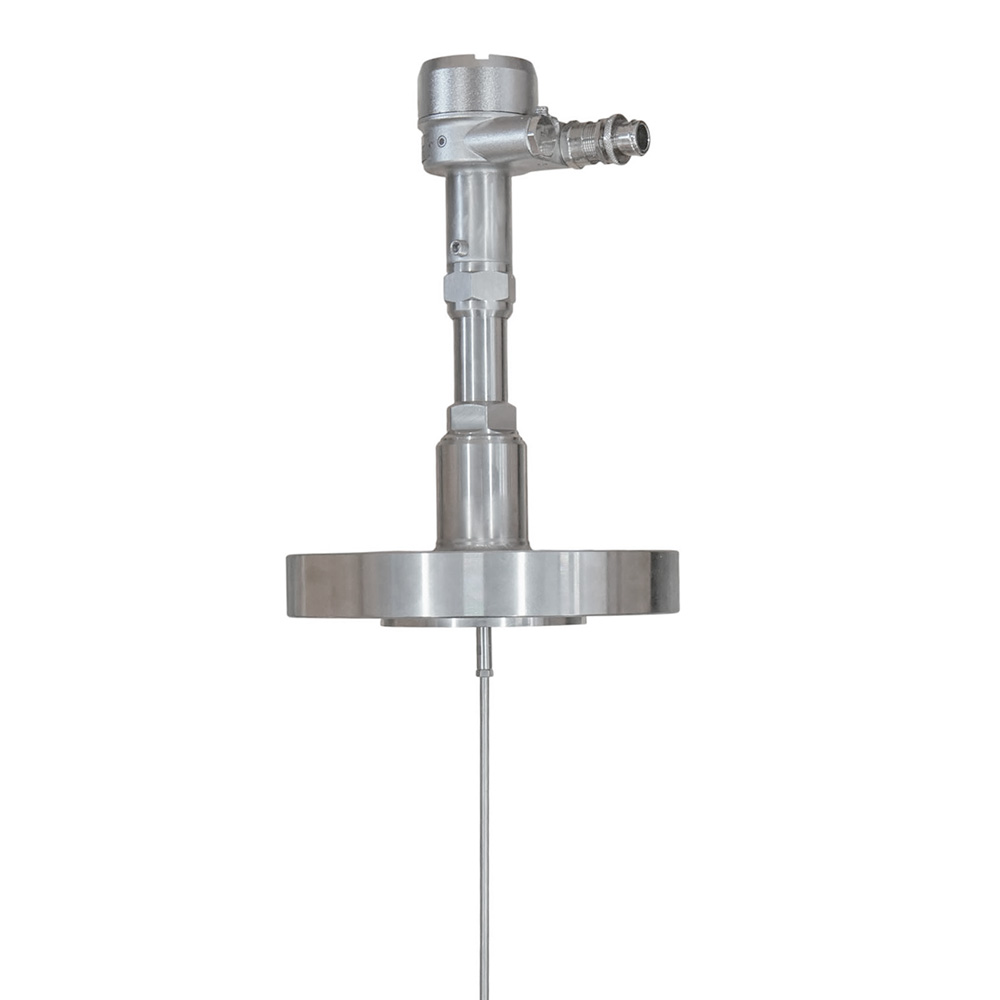

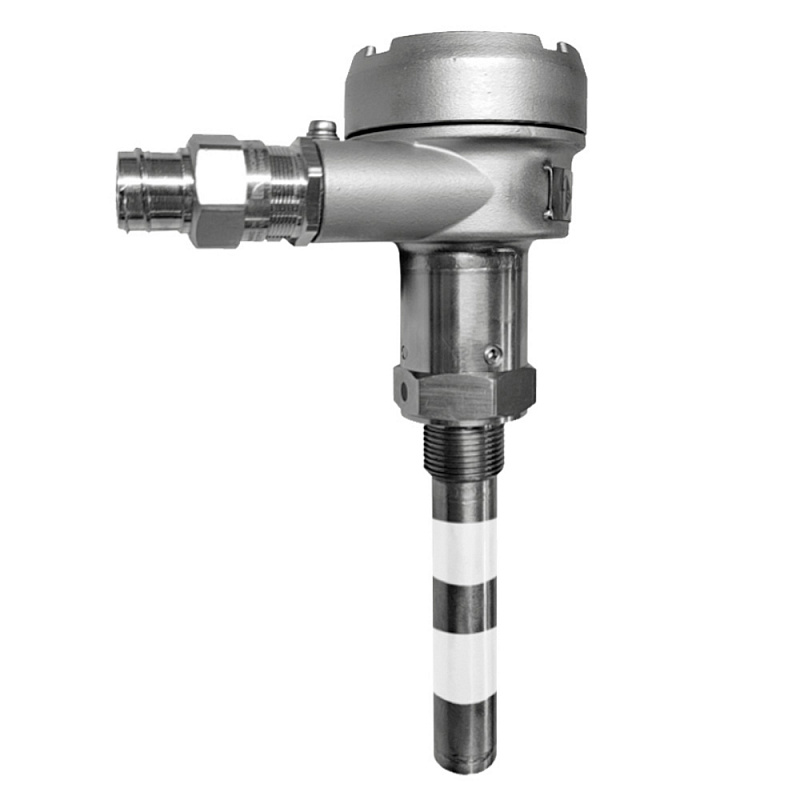

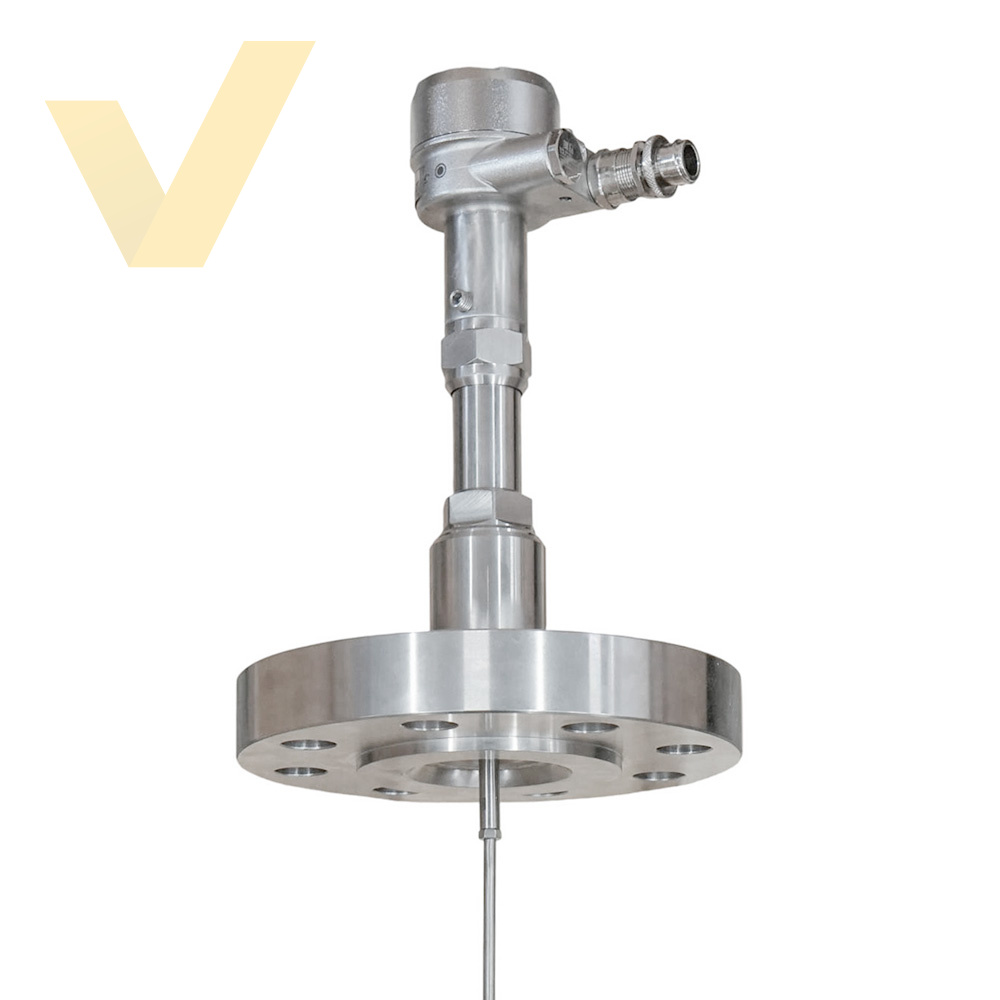

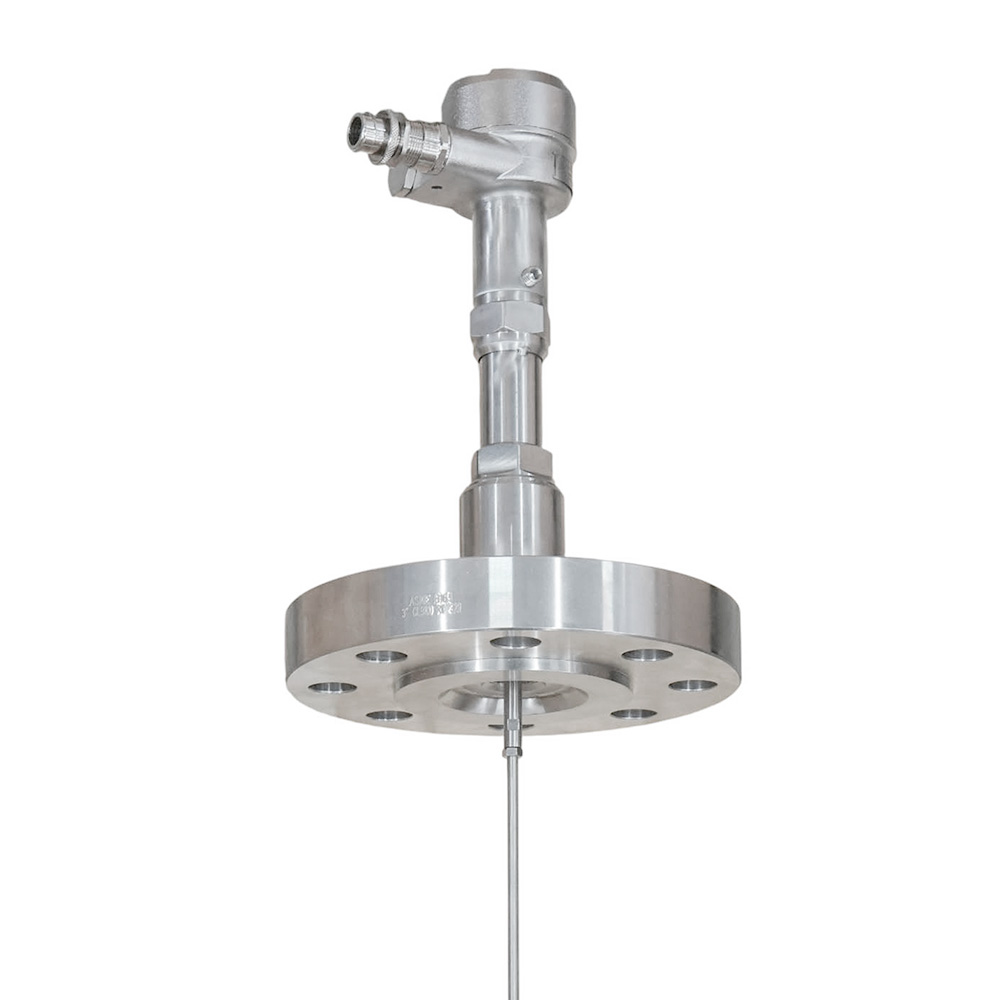

РОСТЭК-К-М (моноблочного исполнения) представляет собой конструкцию из нержавеющей стали и состоит из сенсора, совмещенного с блоком электронным.
На сенсоре может располагаться до 6 точек контроля. На корпусе датчика имеется светодиодная индикация состояния. Внутри корпуса расположен электронный блок и клеммные колодки для подключения кабелей связи и питания. Уплотнение подводимых кабелей осуществляется посредством кабельных вводов. На крышке электронного блока находится светодиодная индикация состояния контролируемых уровней среды и исправности прибора.

РОСТЭК-К-Р (раздельного исполнения) состоит из первичных датчиков (до 6 шт) и вторичного преобразователя. Первичный датчик представляет собой сенсор из нержавеющей стали с изолятором и колпачком, служащим для уплотнения подключаемого кабеля. В зависимости от условий техпроцесса изолятор может быть изготовлен из следующих материалов: фторопласт-4, фторопласт-40, керамика. Вторичный преобразователь состоит из корпуса с крышкой, выполненного из алюминия с защитным покрытием. Внутри корпуса расположен электронный блок и клеммные колодки для подключения кабелей связи и питания. Уплотнение подводимых кабелей осуществляется посредством кабельных вводов. На крышке вторичного преобразователя находится светодиодная индикация состояния контролируемых уровней среды.
